介绍

AutoCAD 设计软件为例,完成了 AutoCAD接口安装 操作后,能够在 自定义快速访问工具栏 中选择 显示菜单栏 即可将菜单栏显示出来,而 PLM 设计软件接口就在菜单栏中

前置要求

使用接口的前置要求是,完成了 AutoCAD图纸模板制作 以及 AutoCAD接口安装 操作,所使用的图纸,是绘制好的图纸模板

登录

每次打开 AutoCAD 后,是需要通过 PLM 设计软件接口进行登录的

说明:如果当前已登录 PLM 软件,那么在登录 PLM 设计软件接口时,使用相同的账户,那么软件和接口在系统中被判定为同一个并发点数;而如果登录 PLM 设计软件接口时,使用的是另外的账户,那么系统会将软件和接口判定为两个并发点数

标题栏

插入标题栏

如果不小心删除了图纸上的标题栏,那么通过 PLM 设计软件接口,可以将标题栏插入到图面上(插入时,标题栏的基准点是右下角)

填写标题栏

对于有标题栏的图框,可以通过 填写标题栏 功能,将对应的属性值填写到标题栏块的属性中,填写后这些值会自动出现在图面上

明细栏

插入明细栏

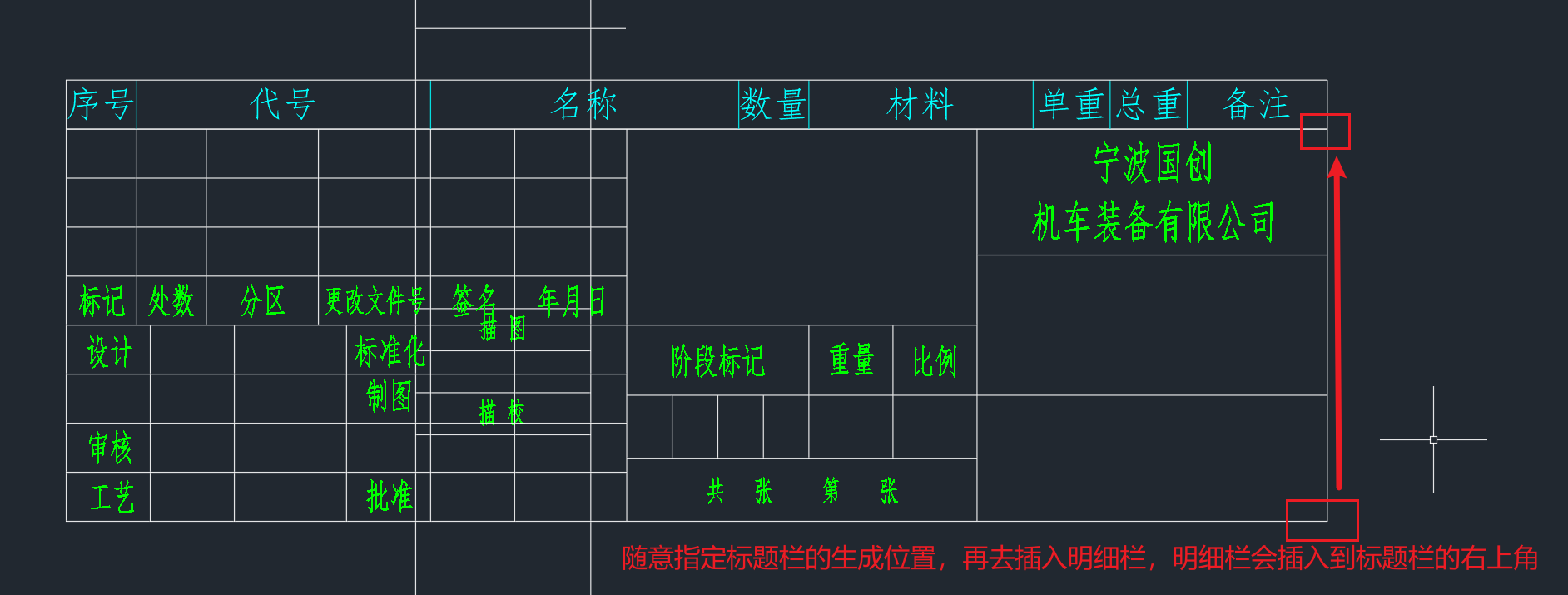

如果不小心删除了图纸上的明细栏那么通过PLM设计软件接口可以将明细栏插入到图面上插入时明细栏的基准点是标题栏的右上角即标题栏在哪明细栏插入在哪

填写明细栏

通过 填写明细栏 功能,可以实现便捷的明细表信息填写

添加物料

通过 添加物料 功能,可以直接从 PLM 系统中将物料信息添加到明细表上
