介绍
配置浩辰CAD机械版图纸模板，便于用户直接使用规范式的标题栏与明细表，并在编写明细表的时候能够直接从三品PLM系统中调用已存在的物料进行相应编辑，编辑完的图纸能够直接在PLM系统内自动生成BOM结构
==特别说明：无论任何CAD软件，建议设置默认图纸保存版本为2010，建议保存图纸为2010版本==

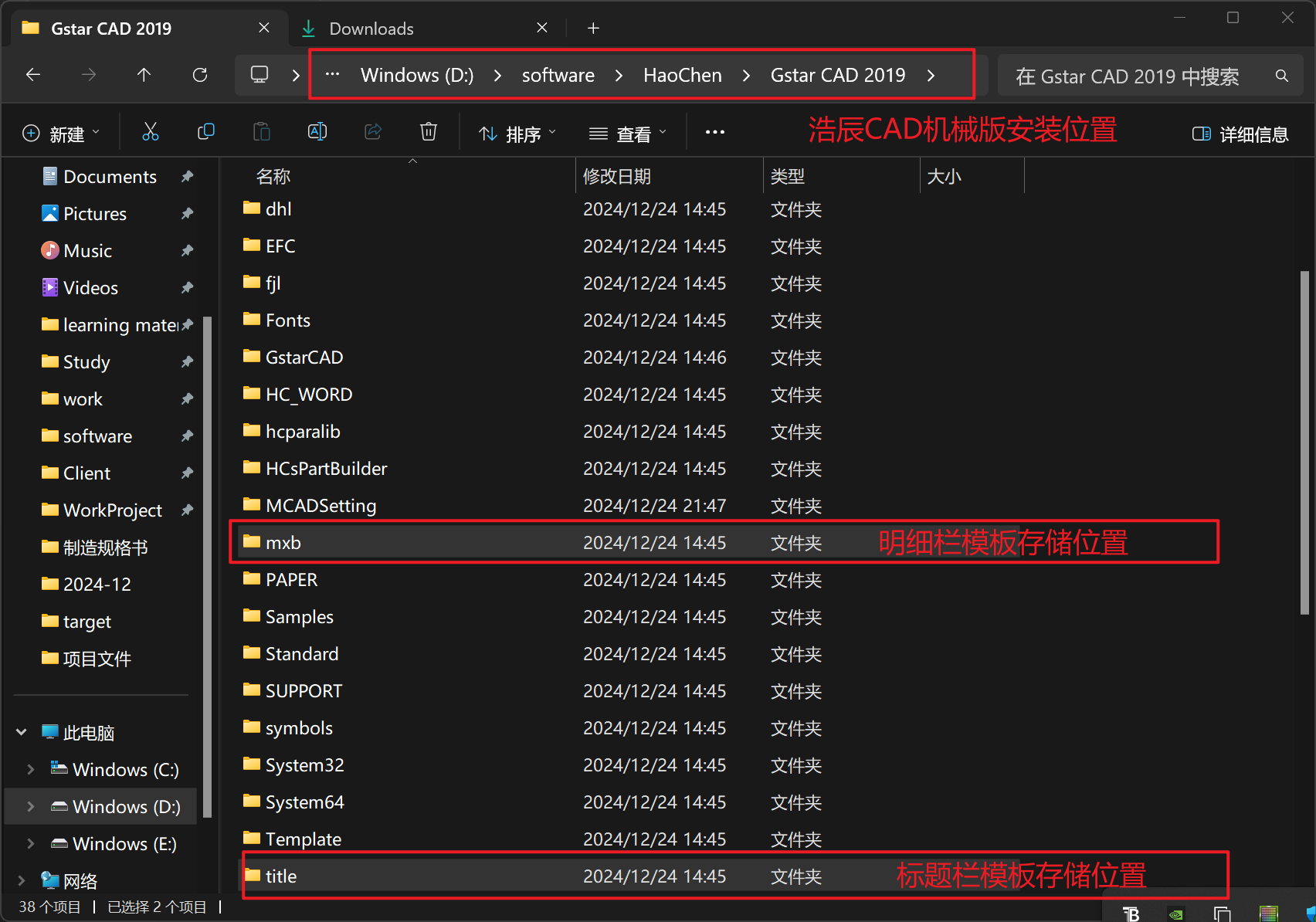

对标题栏、明细栏的制作，需要先找到浩辰CAD机械版的自定义样式文件夹，该文件夹默认情况下位于浩辰CAD机械版的安装目录下
浩辰CAD机械版安装目录 → title（标题栏）、mxb（明细栏）
前置要求
掌握CAXA绘图、属性定义等基础操作，使用模板需要完成 浩辰CAD机械版接口安装
制作标题栏模板
打开存放标题栏模板的title文件夹，将其打开可见浩辰CAD机械版默认制作好的五个标题栏与对应的配置文件。此后自定义的标题栏模板也需要保存在此
以标题栏1为基础制作新的标题栏，使用浩辰CAD机械版将标题栏1打开，我们可以在标题栏1的基础上进行修改
要编辑属性可以直接对该属性双击进行编辑
属性定义分有两种情况：
- 系统填写 → 属性名称可自定义，对正方式为布满
- 系统提取 → 勾选 “ 模式 ” 中的 “ 多行 ”，对正方式为 “ 中心 ”
相关的属性落点如何选择，可以参考 属性落点
系统填写即该属性无需用户填写，在使用PLM系统管理该图纸时，PLM系统会进行填写，如签名、签字日期等，这种情况类似于制作word、excel文档模板，属性名称可自定义，无需勾选 “ 多行 ”，设置对正方式为布满及相应的文字高度 即可
系统提取即该属性不由PLM系统进行填写，如名称、图号等，用户在制作图纸后进行填写，PLM系统会提取这些属性记录到系统中，故而需 勾选 “ 多行 ”，设置对正方式为中心及相应的文字高度 即可（只有AutoCAD需要属性标记与PLM系统中保持一致）
设置 多行 的目的为，当属性内容过长时，可以进行换行，换行后手动调整字体大小即可。如属性内容始终在合适的长度范围内，那么不设置多行也可以

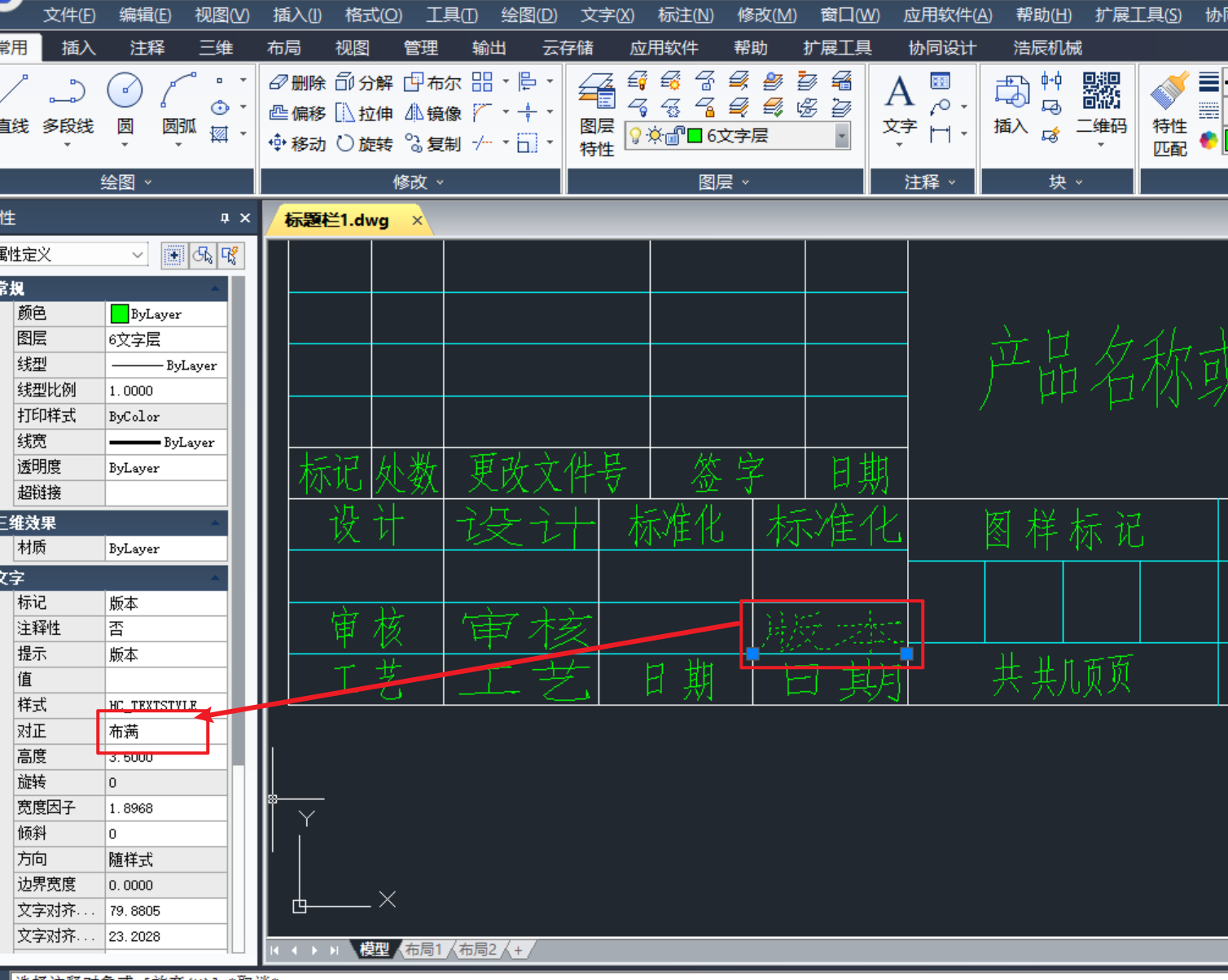

对正方式在特性栏中修改
特性栏通过 修改 → 特性 打开
完成后将文件另存到 title 文件夹中即可
制作明细栏模板
与标题栏相关的文件夹是 mxb，将其打开可见浩辰CAD机械版默认制作好的明细表头、明细表体以及对应的配置文件。此后自定义的标题栏模板也需要保存在此
注意：==名称中含_T的是明细表头，不含的是明细表体，名称上要对应，浩辰CAD机械版以此识别对应的明细表头、明细表体==
将 明细表_T.dwg 用浩辰CAD机械版打开，对明细表头进行调整

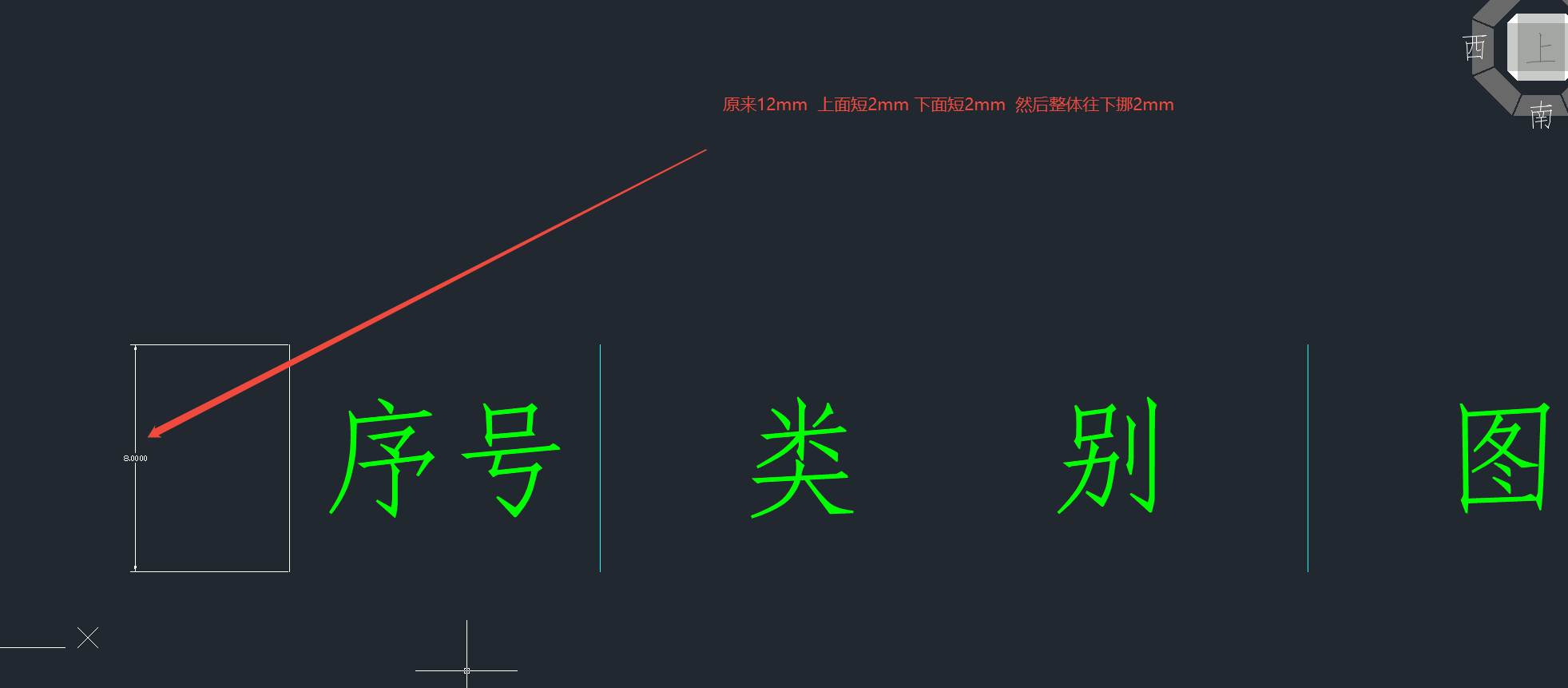

如果想将明细表头行高调节成和表体一致，==原来12mm ，上面短2mm ，下面短2mm，然后整体往下挪2mm==
完成后将文件另存到 mxb 文件夹中即可
需要注意的是，对明细表头的布局修改后，明细表体的布局也要与之对应 才可。将明细表 .dwg 用浩辰CAD机械版打开，对明细表体进行调整
完成后将文件另存到 mxb 文件夹中，名称必须与明细表头的名称相对应
制作代号栏和默认图幅
将 Tydh.dwg 用浩辰CAD机械版打开，对代号栏进行调整（可调整字体和大写）
完成后将文件另存到 dhl 文件夹中

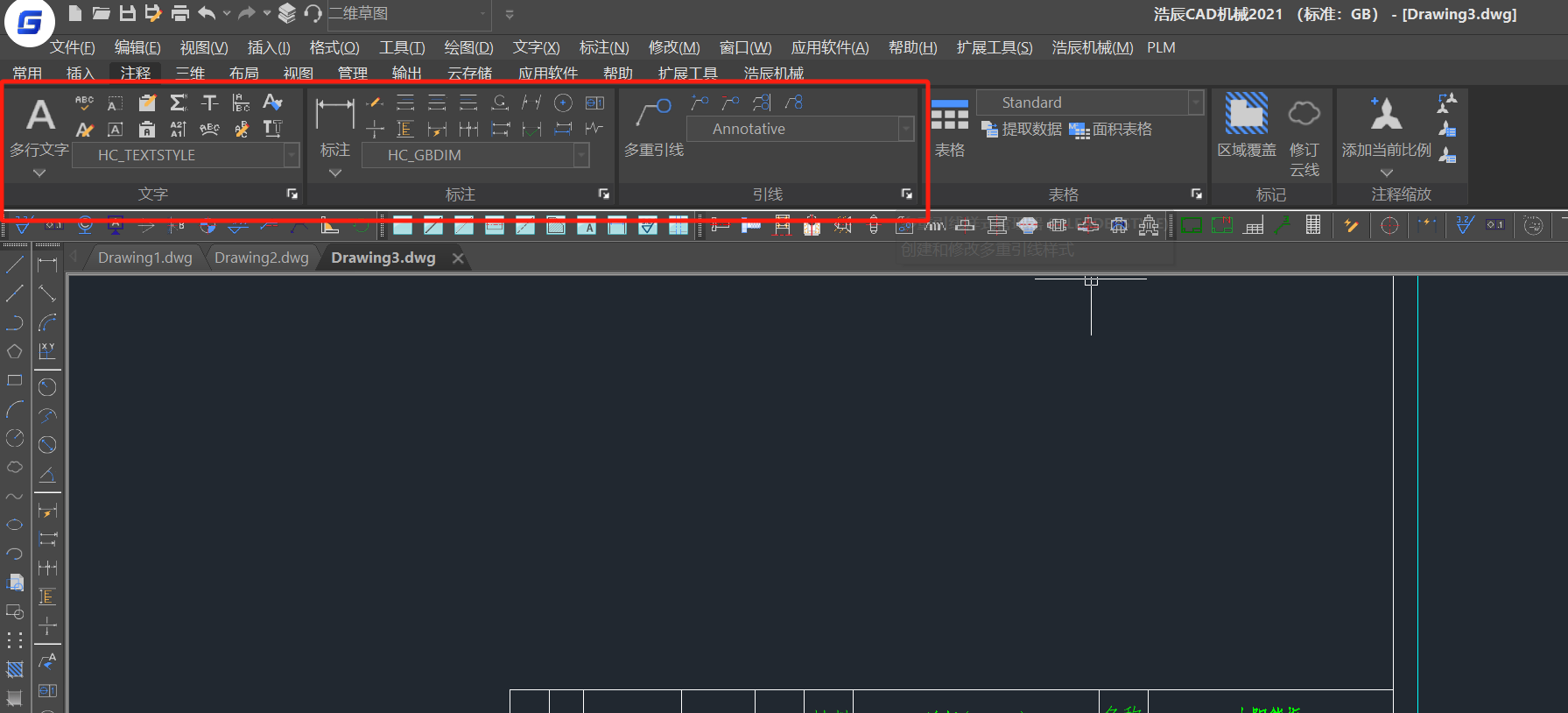

在新建中选中 gcadiso.dwt 打开，编辑对应字体颜色、标注、引线（样式选择 Annotative） ==注：浩辰快捷键：新建文件（Ctrl+N）、字体（ST）、标注（DIMSTYLE）、引线（MLEADERSTYLE）==

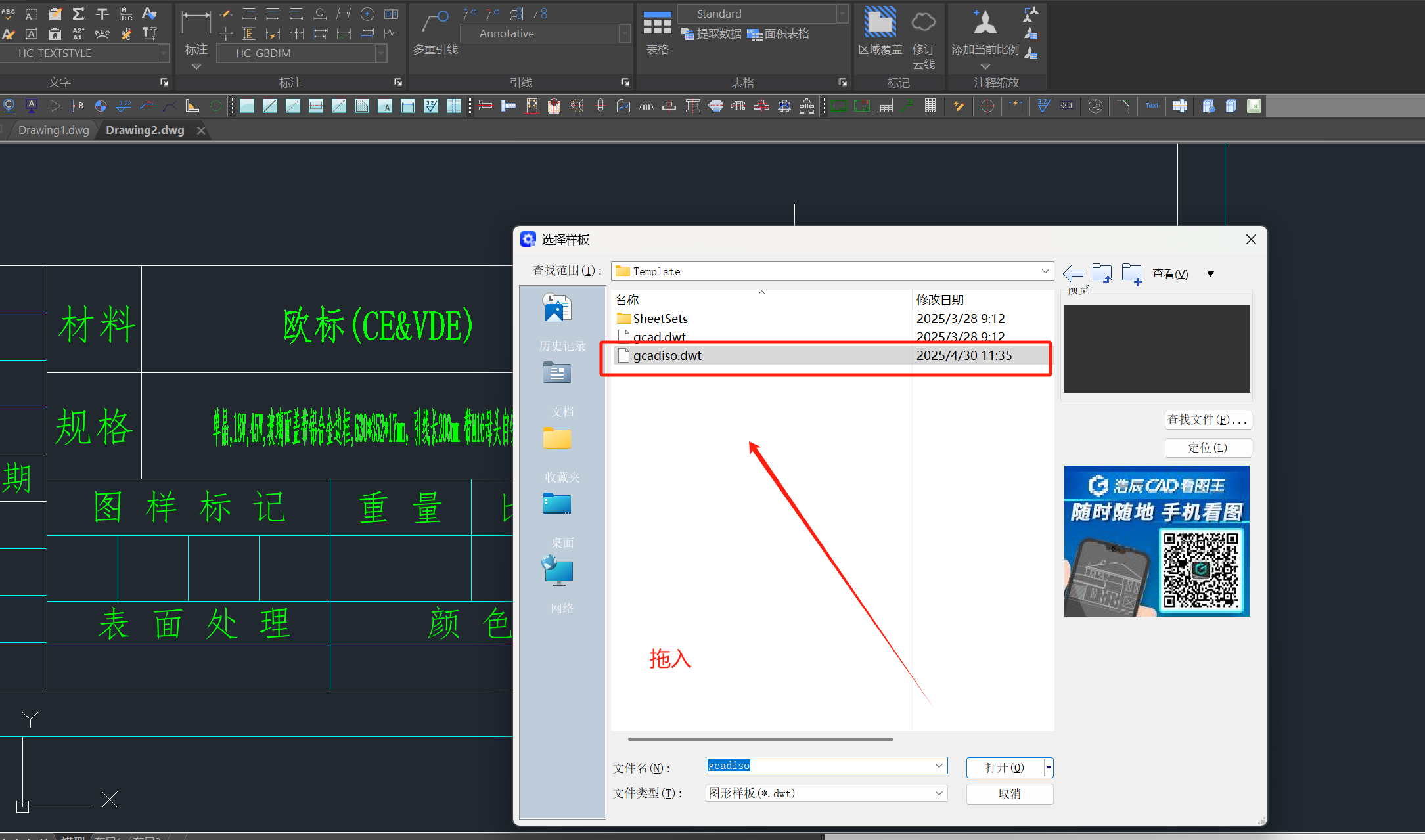

保存，在浩辰CAD机械版中使用 Ctrl+N ，新建文件，替换 gcadiso.dwt 文件
新建图框默认设置

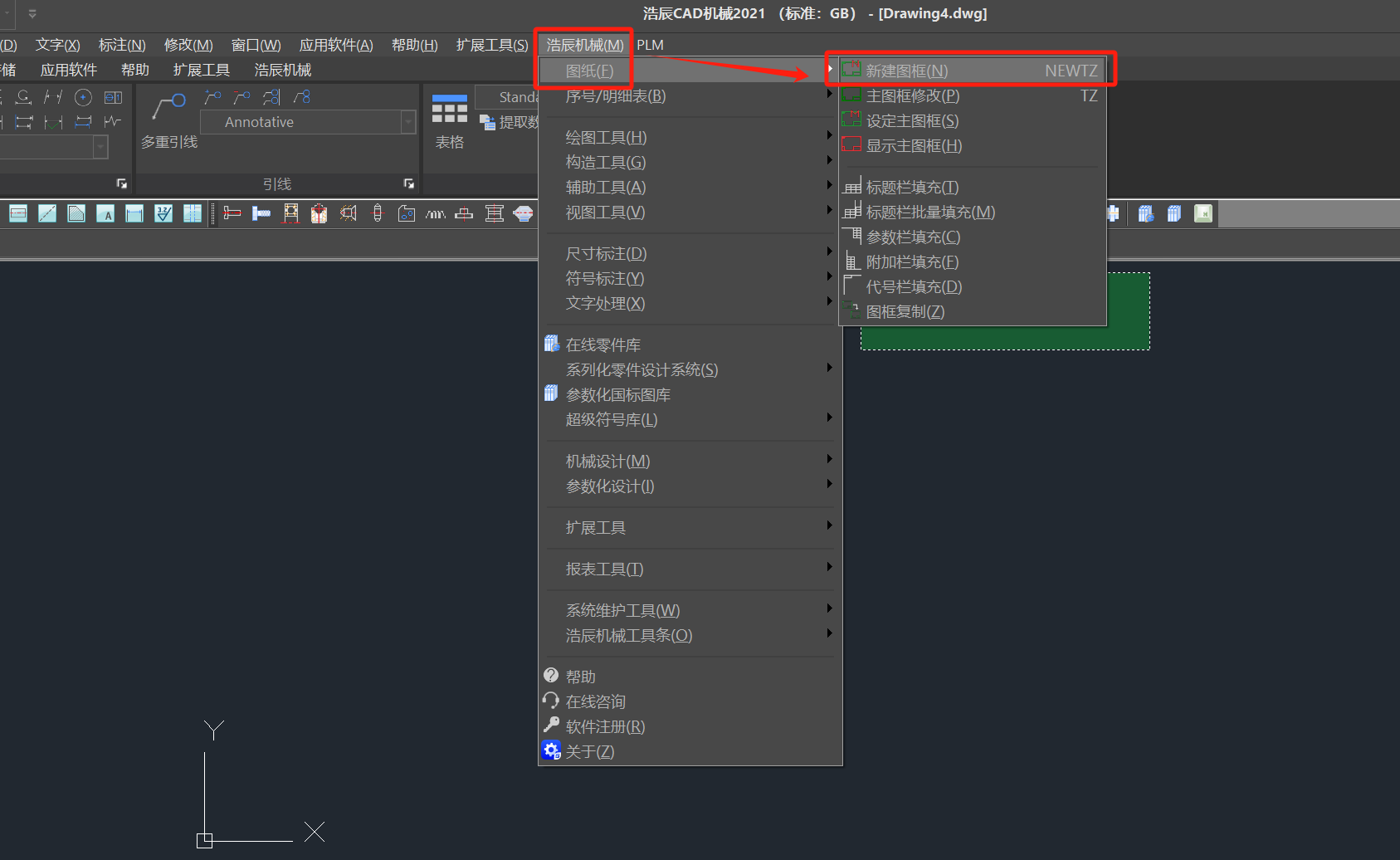

通过浩辰机械指令，新建图框

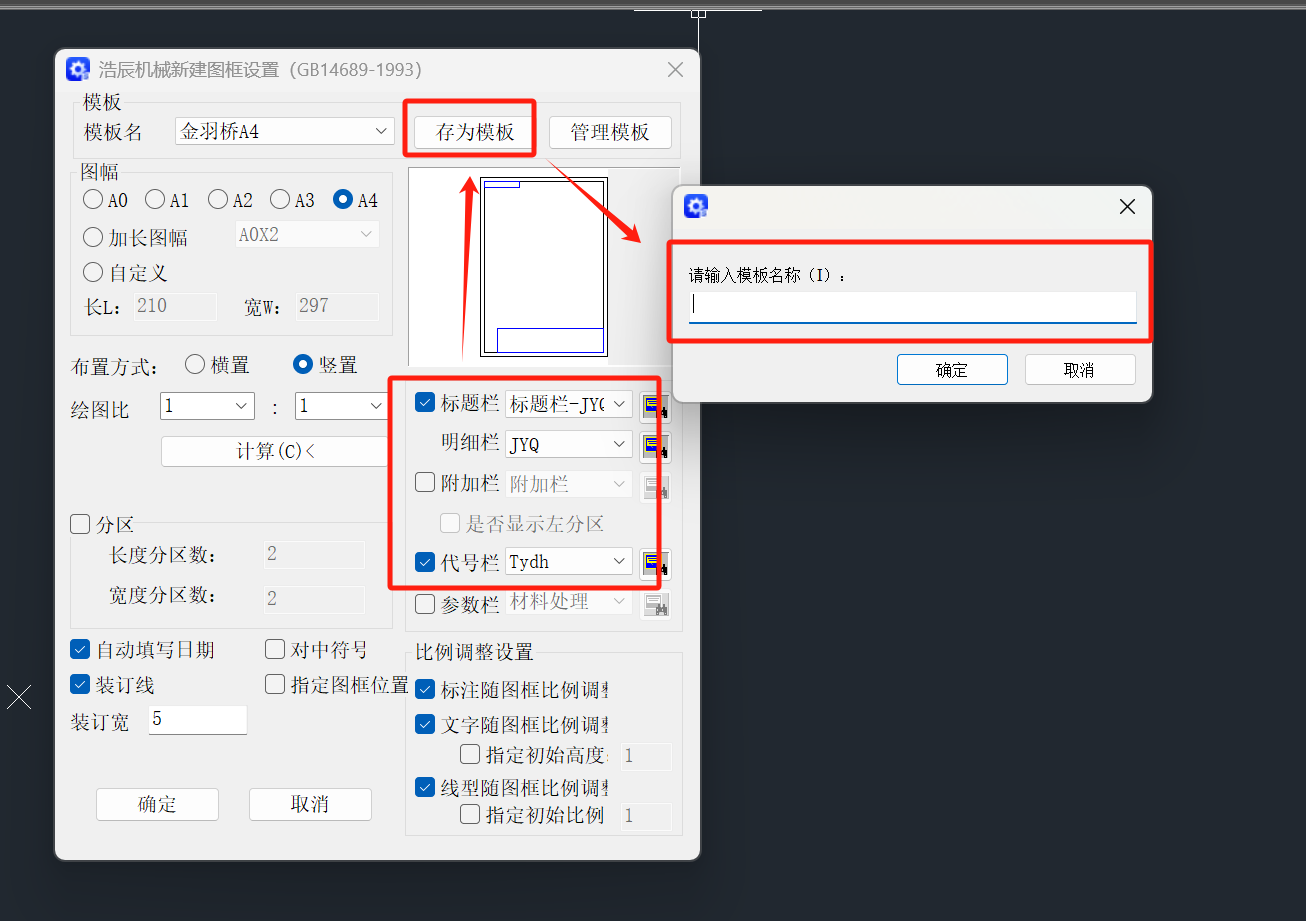

根据自己需求选择A4、标题栏、明细栏等，存为模板，输入名称保存模板
下拉选择哪个模板，下次新建默认就是这个模板
与系统绑定
前置要求
完成自定义标题栏、明细栏制作，并与浩辰CAD机械版绑定，完成 浩辰CAD机械版接口安装
创建出一个带标题栏与明细栏的文件（选择任意一个标题栏与明细栏即可）

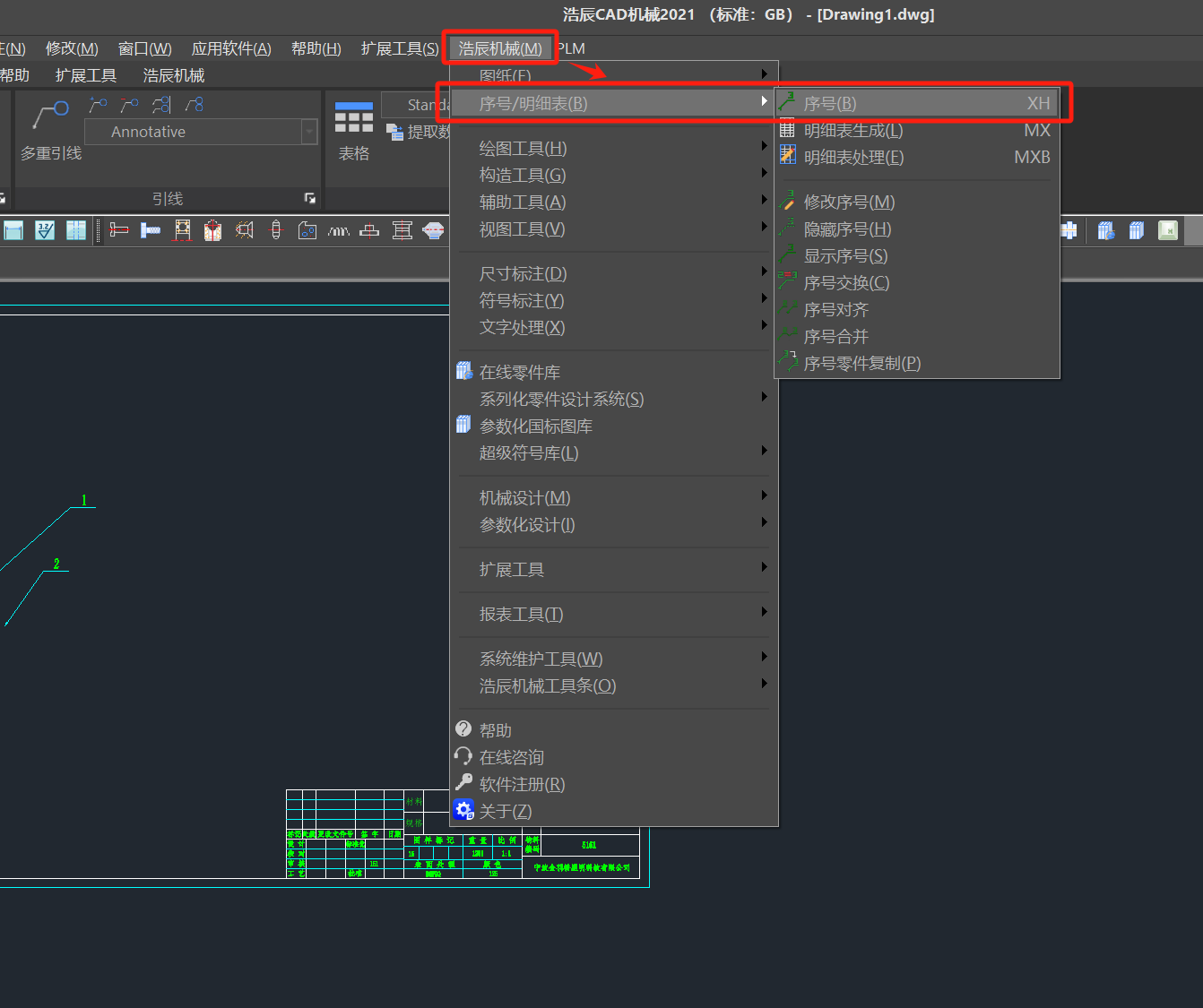

使用 XH 命令标注序号，或选择 机械 → 序号/明细表 → 标注序号
标记出序号后，使用 MX 命令生成明细表，或选择 机械 → 序号/明细表 → 生成明细表
生成后样式如下，进行保存即可
属性映射
接下来在系统中进行属性映射配置，对于要从图纸中提取的属性，就需要进行映射

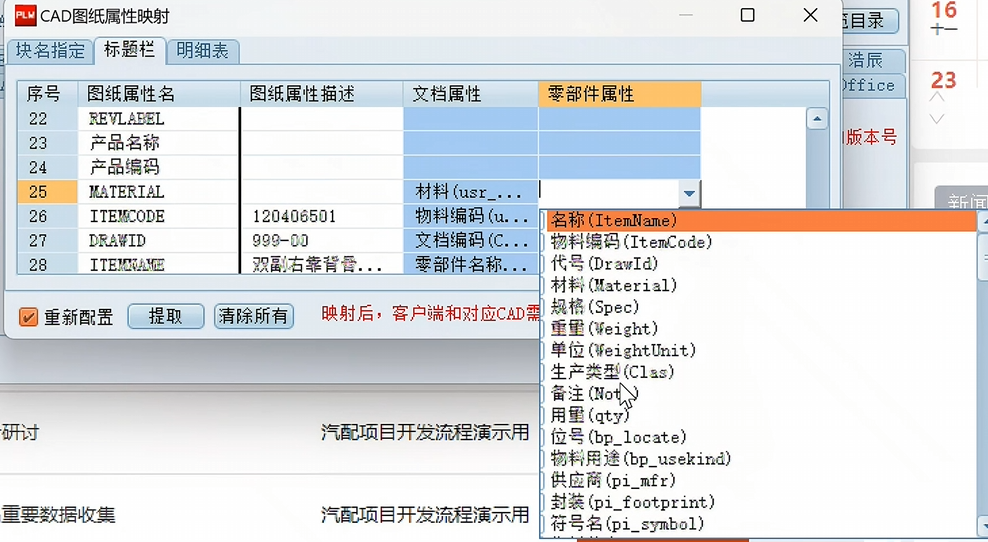

使用 admin 账号登录三品PLM系统，选择 系统设置 → CAD接口 → 可配置块 → 属性映射 → 重新配置

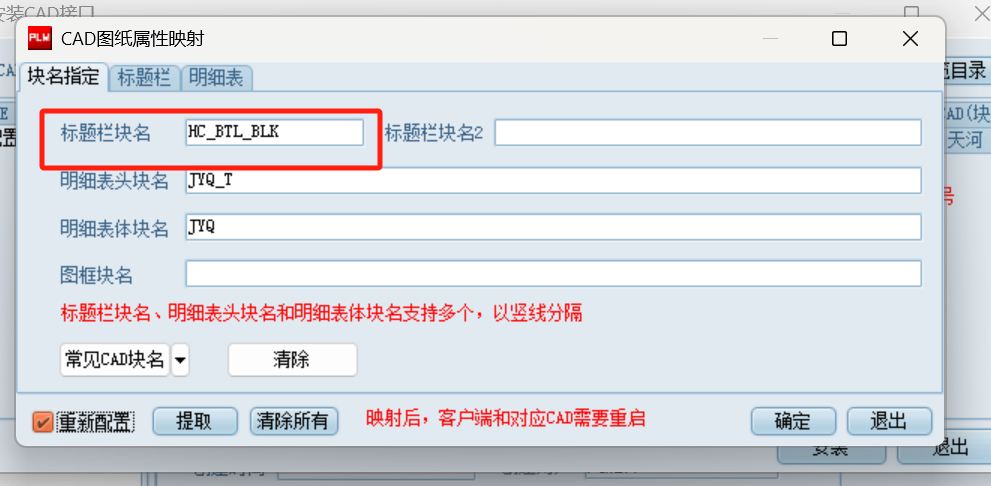

标题栏块名 HC_BTL_BLK 、明细表头块名 JYQ_T、表体块名 JYQ
获取标题栏块名

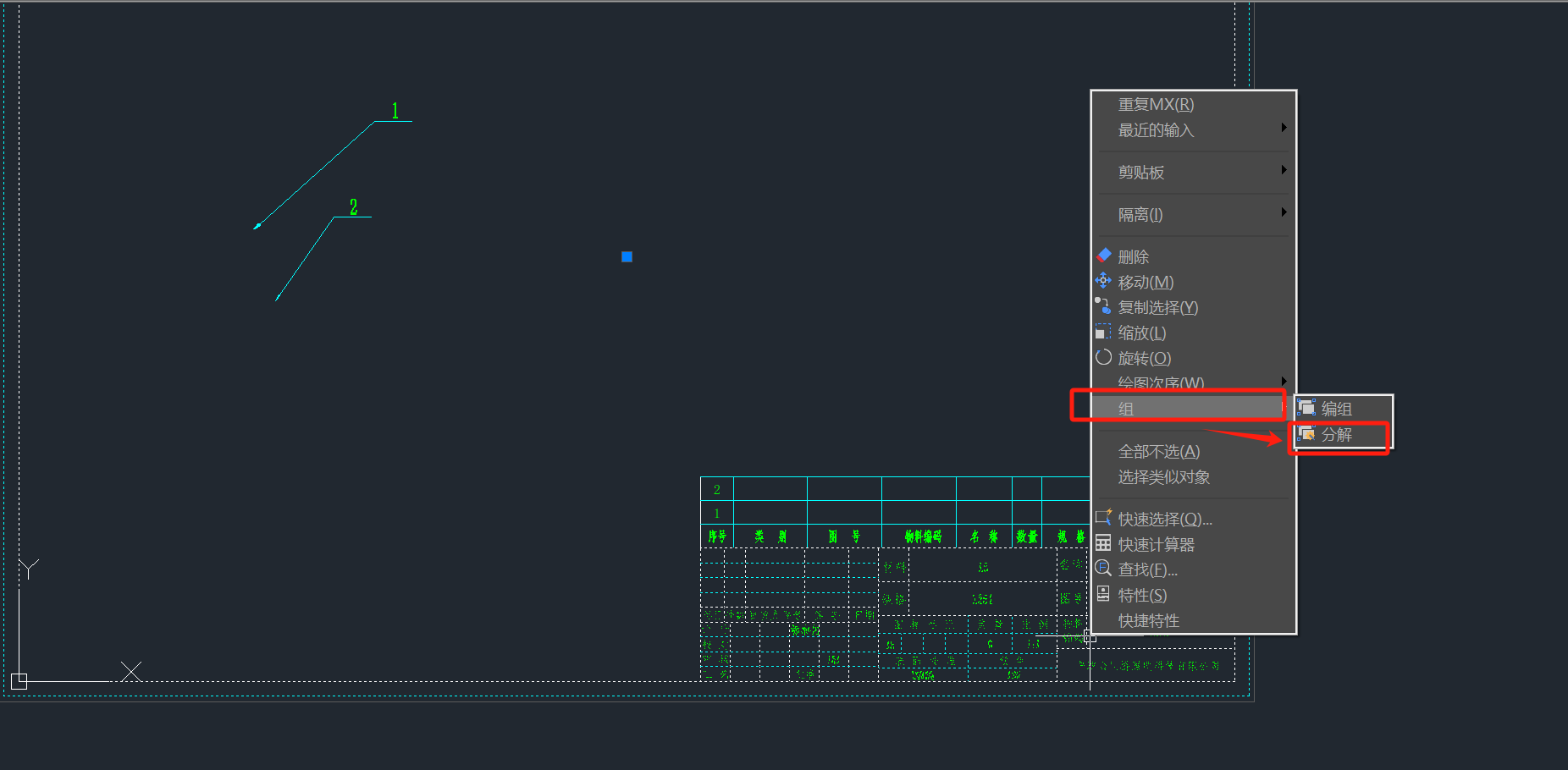

打开刚刚设置的CAD机械版文件，选中标题栏右键，先使用 ==组 → 分解==

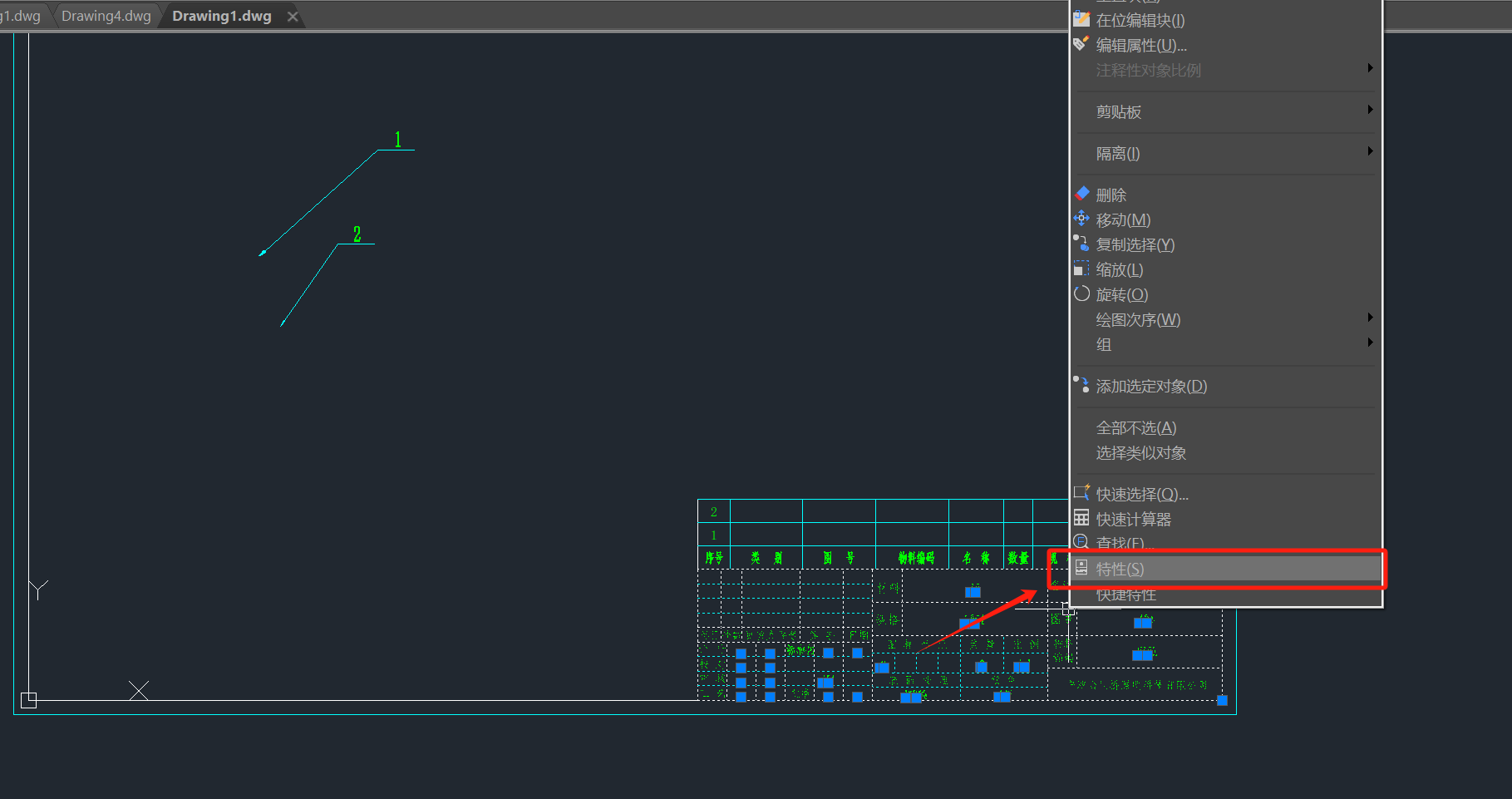

再右键特性，在 其他 中的 名称：HC_BTL_BLK
最后将快名填写至标题栏块名上
获取明细表块名
完成标题栏块名填写后，进行明细表块名填写，找到浩辰CAD机械版 ==MXB== 文件夹，复制文件名 JYQ (表体)、JYQ_T（表头），对 属性映射 窗口中的明细表块名进行替换
提取
完成 块名指定 后点击提取，选择刚才创建的文件，能够将图框中的属性提取到系统内
最后为要提取的属性进行对应的设置，完成后点击保存即可
补充
接口名称排序设置

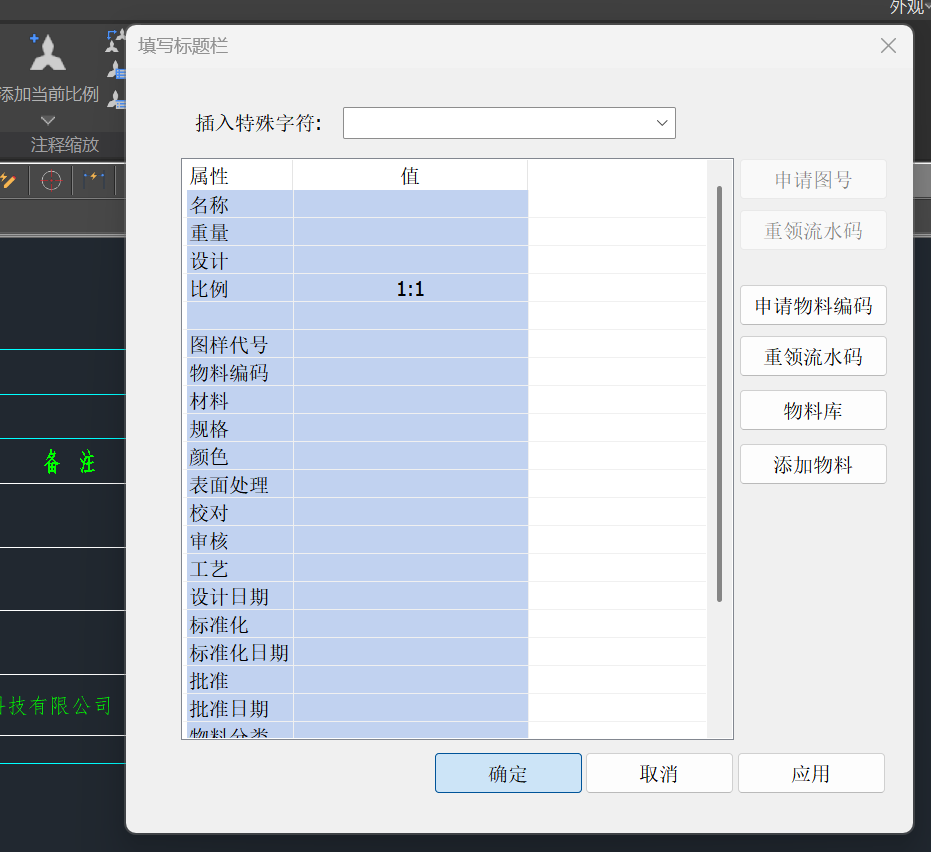

浩辰CAD机械版接口打开，属性排序问题
首先破坏掉原先的标题栏属性，使用CAD快捷键 X 命令进行打散
选择 浩辰机械 → 系统维护工具 → 自定义标题栏

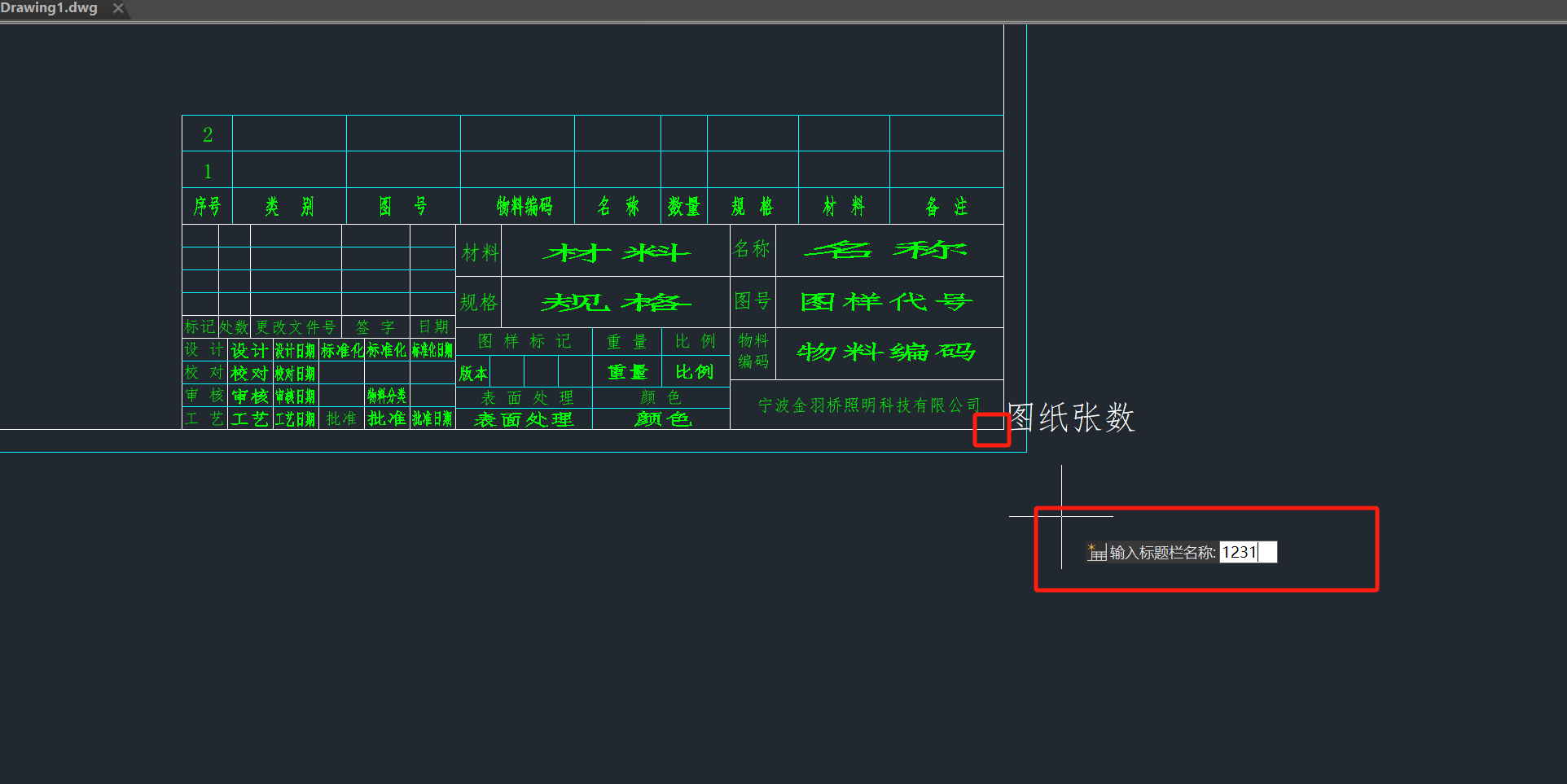

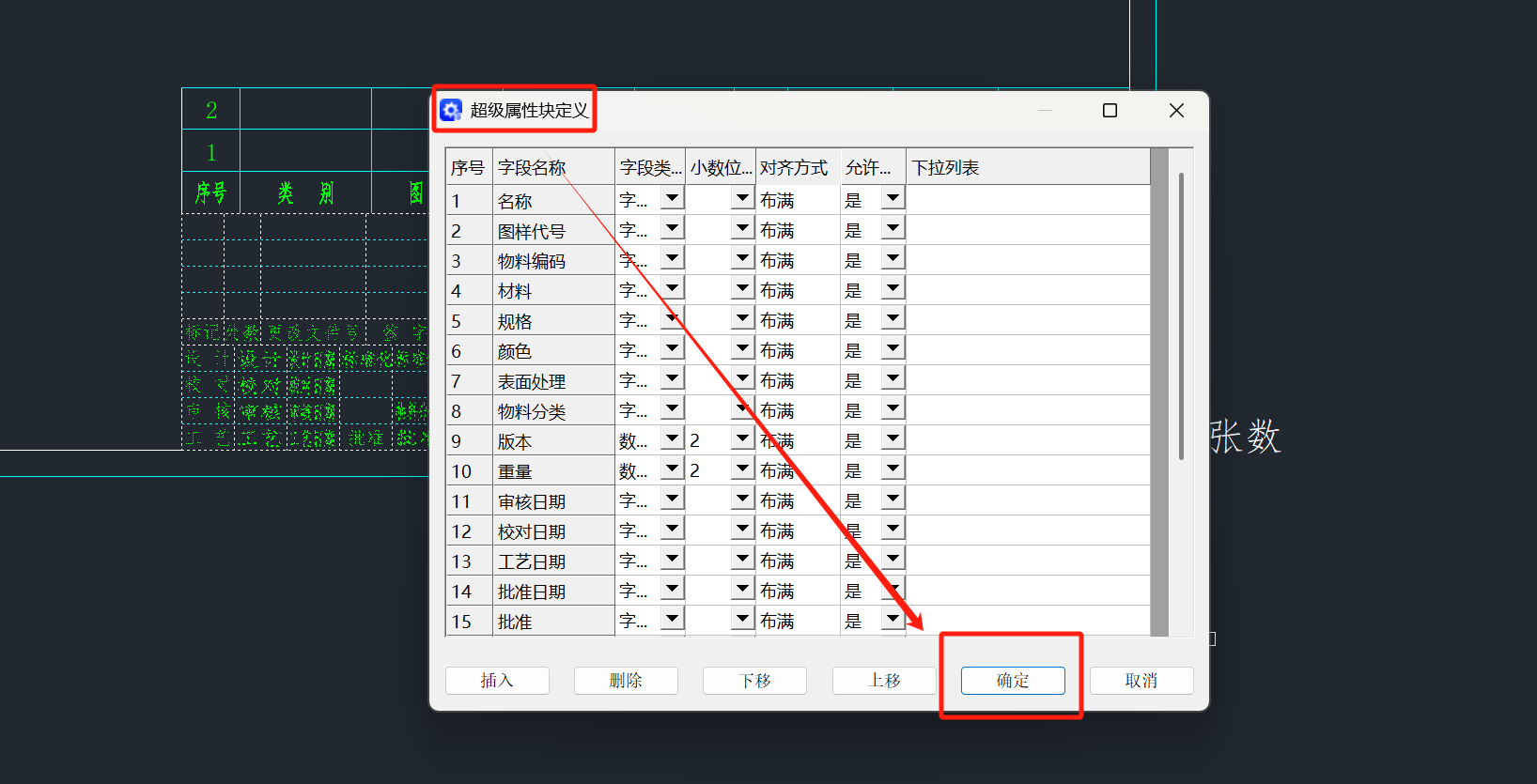

输入块的命名（==可以随便输入再去替换==），选择==右下角==为基准点，选择属性（==接口属性排序的顺序为，此时选择的属性顺序依次往下==），选好属性最后框选块的范围，最后确定，方可完成块的定义
找到浩辰CAD机械版安装目录下 title 文件夹，删除原先标题栏文件，将刚刚保存标题栏改成对应名称 标题栏-JYQ
