介绍

Creo工程图模板要分为两块进行制作

第一块为格式模板，第二块为绘图模板

格式模板

格式指代工程图格式文件 .frm，可以简单的将其视作为图框，用于链接三维模型与工程图

我们在格式中作好配置后，在新建工程图时，选择配置好的格式文件，标题栏中的参数可以通过配置好的映射，直接从三维模型中获取参数写入到图框中

绘图指代调用模板文件 .drw 进行绘制工程图，模板文件 .drw 其实就是一个普通工程图文件，这个工程图文件与任何模型都不相关，可以独立存在

没有配置格式而直接绘图，不引用 格式模板，那么三维模型的参数是不会被自动写入到工程图中的

向客户索要正在使用的工程图格式文件 .frm，在 Creo 中将其打开（名称中含 asm 的代表装配图，含 prt 的代表零件图）

首先需要在格式模板中属性，定义方式参考定义零件模板的属性定义方式即可（在格式模板中，定义的属性为系统提取属性）

格式模板中定义的属性要与模型模板中定义的属性相同，这样在三维模型生成工程图的时候，才能根据属性名将模型上的属性映射到工程图中

定义好参数后，点击确定即可（类型得是字符串类型）

现在在格式模板上已经定义好了属性，想要将其体现到图面上，还需要在图面上进行定义才行

将参数属性映射到图面有两种方式可以实现，分别是文字标注、注解标注

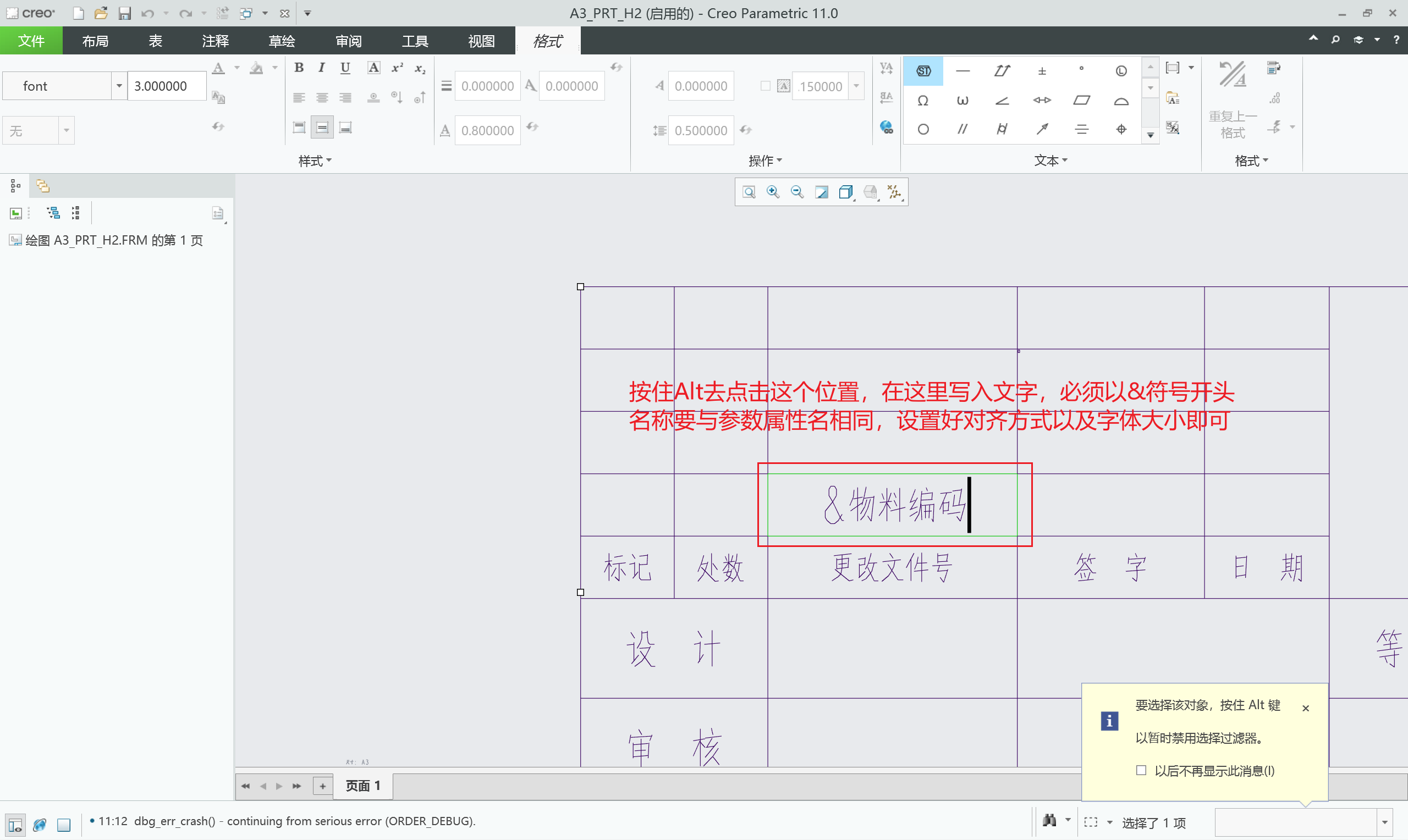

文字标注：即在指定位置上填写文字，将属性名写入即可。按住Alt按钮去点击要填写的位置，写入文字必须以 & 符号开头，名称与参数属性名相同，设置好对齐方式以及字体大小即可

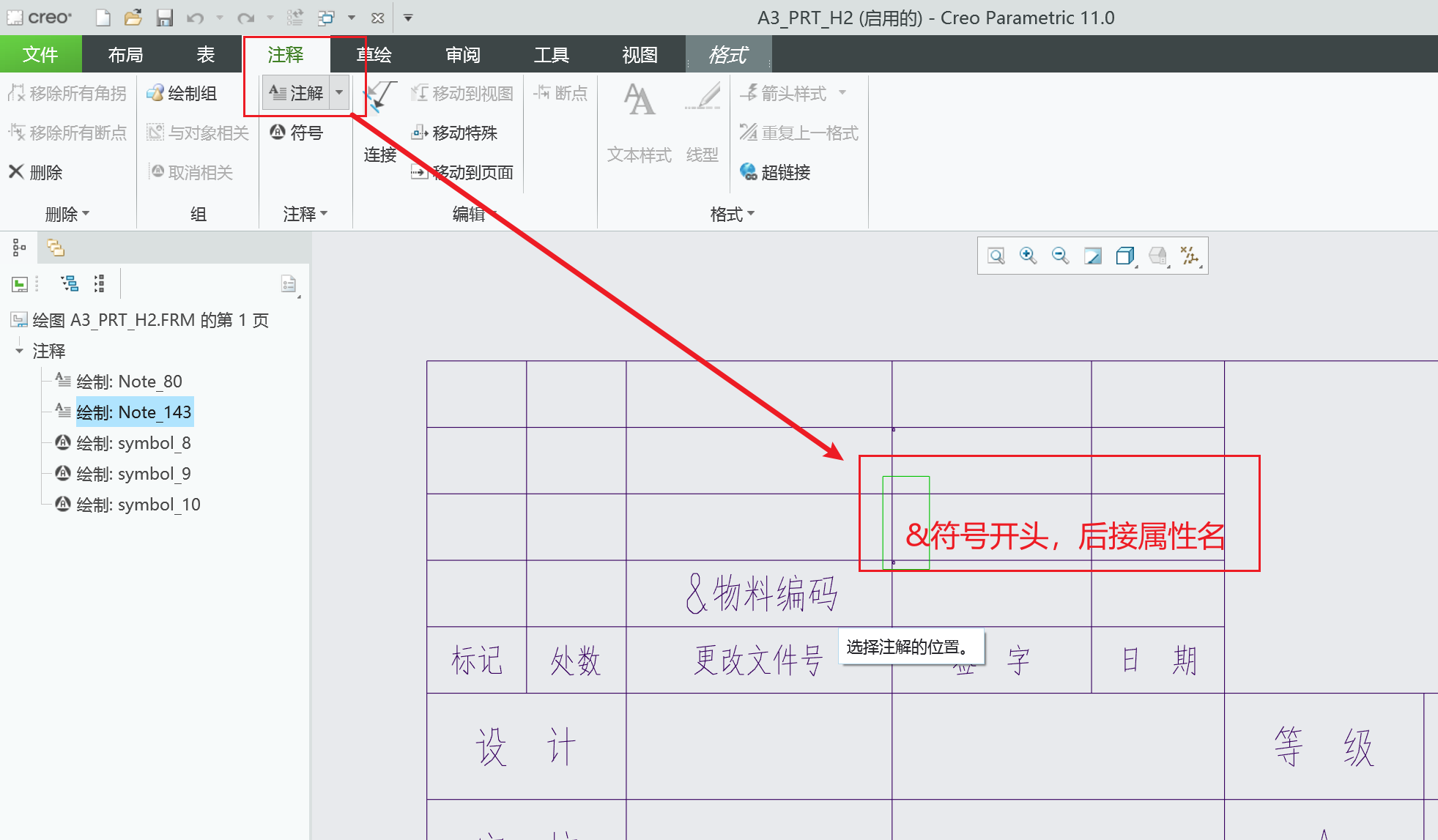

注解标注：即在指定位置上设置注解，写入属性名即可。在注释 → 注解选择要填写的位置，写入文字必须以 & 符号开头，名称与参数属性名相同

完成后将格式模板文件保存（文件后缀名为：.frm）

格式模板是实现三维模型参数到工程图参数链接的，没有格式模板不影响绘图
