目的

让系统能够识别到该图纸，并在走电子审签流程时签上电子签名

制作

打开图纸，选择标题栏块，使用 X 命令将其打散，如果没有标题栏块则不用打散，若不清楚，则建议打散

打散后，需要为标题栏各栏信息定义属性，这是为了在使用PLM系统管理该图纸时，PLM系统能够进行填写，如签名、日期等，这种情况类似于制作word、excel文档模板，定义属性是为了指定系统填写的位置

使用 “ attdef ” 命令定义属性，对齐方式必须为布满

点击 定义并退出 后，选择这个属性要放置位置的左下角和右下角

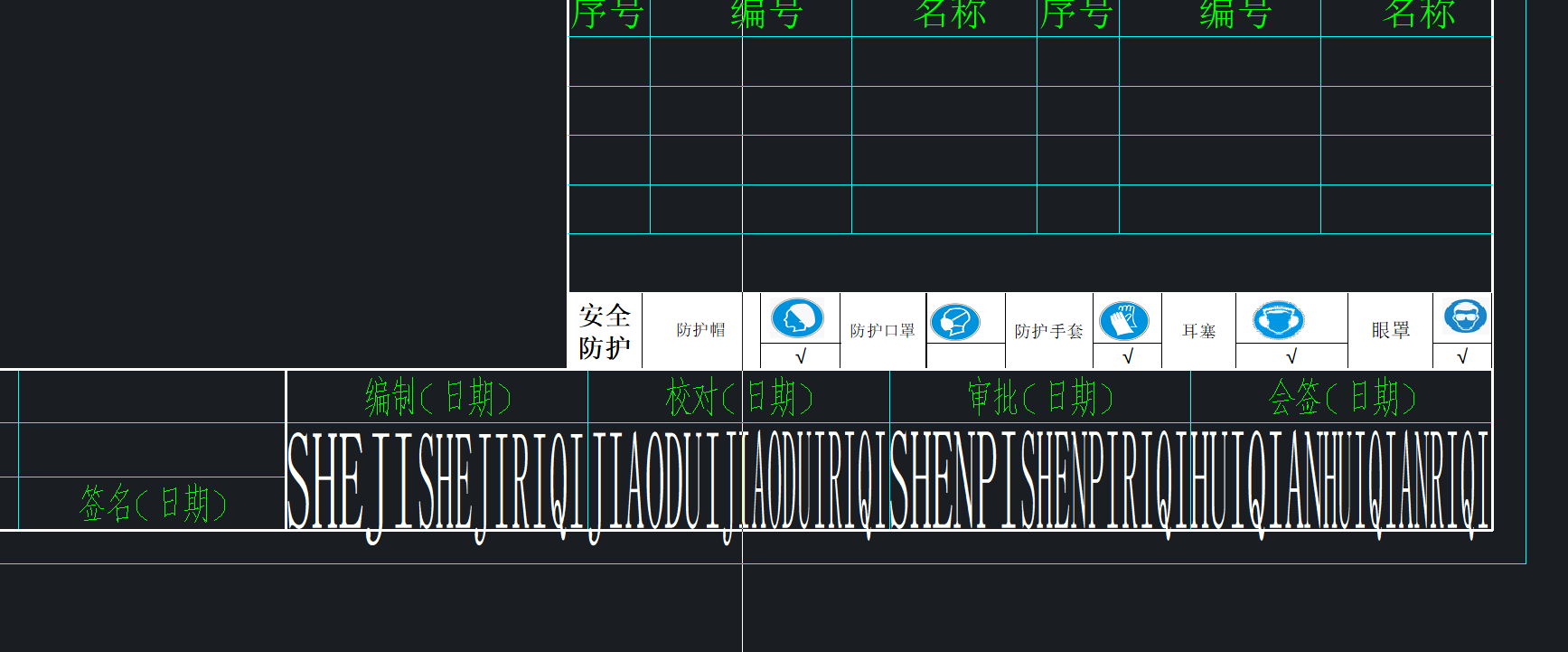

调整大小之后如下图所示

其他部分如上所述

若要盖章，定义方法如上

需要注意的是：盖章和盖章日期不可重叠，只能一个在上一个在下

设置完所有属性后，需要选择这部分区域，将其定义成块

使用“block”命令制作块

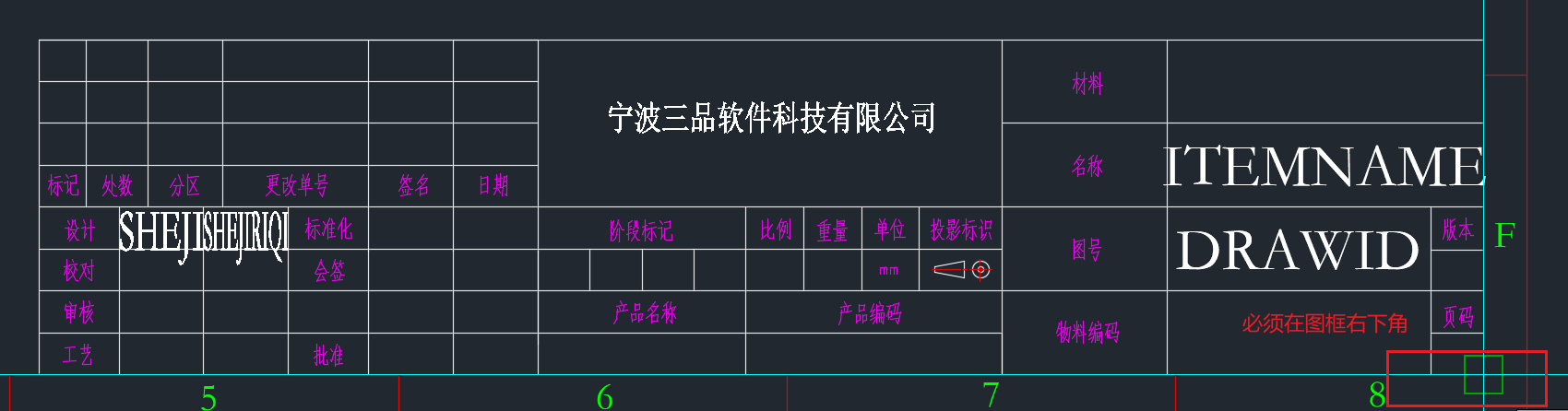

块名需要遵循标准，==命名必须为“SPCADTITLE”，拾取点必须选择在图框右下角==
