介绍
系统中物料属性上的 代号 指的就是图号，在系统具备PDM模块的情况下，建议图纸的编码器和其他文件的编码器拆分开，不要在 文档分类 中绑定编码器，而是在 物料分类 中绑定 代号编码器 ，通过创建物料自动生成出图号，从而实现物料编码、文档编码、图号的相关联（限于一图一物的情况，不适用 一图多物料 的情况 ）
代号生成
为 物料分类 绑定 代号编码器 后，创建该类物料，就可以自动性的生成出该物料相对应的图号了
代号生成优势
使用代号生成的方式，比较适合 图纸匹配物料 的关联方式，即使用 CAD接口 的 添加物料 功能，将物料信息添加到图面后，可以顺利的将图号写入到图纸上
并且可以确保物料属性中，代号不为空，会记录到该物料的对应图号
代号生成缺点
采取代号生成方式的缺点在于，图纸的文档编码与物料紧密相关，不容许出现 一图多物料 的情况

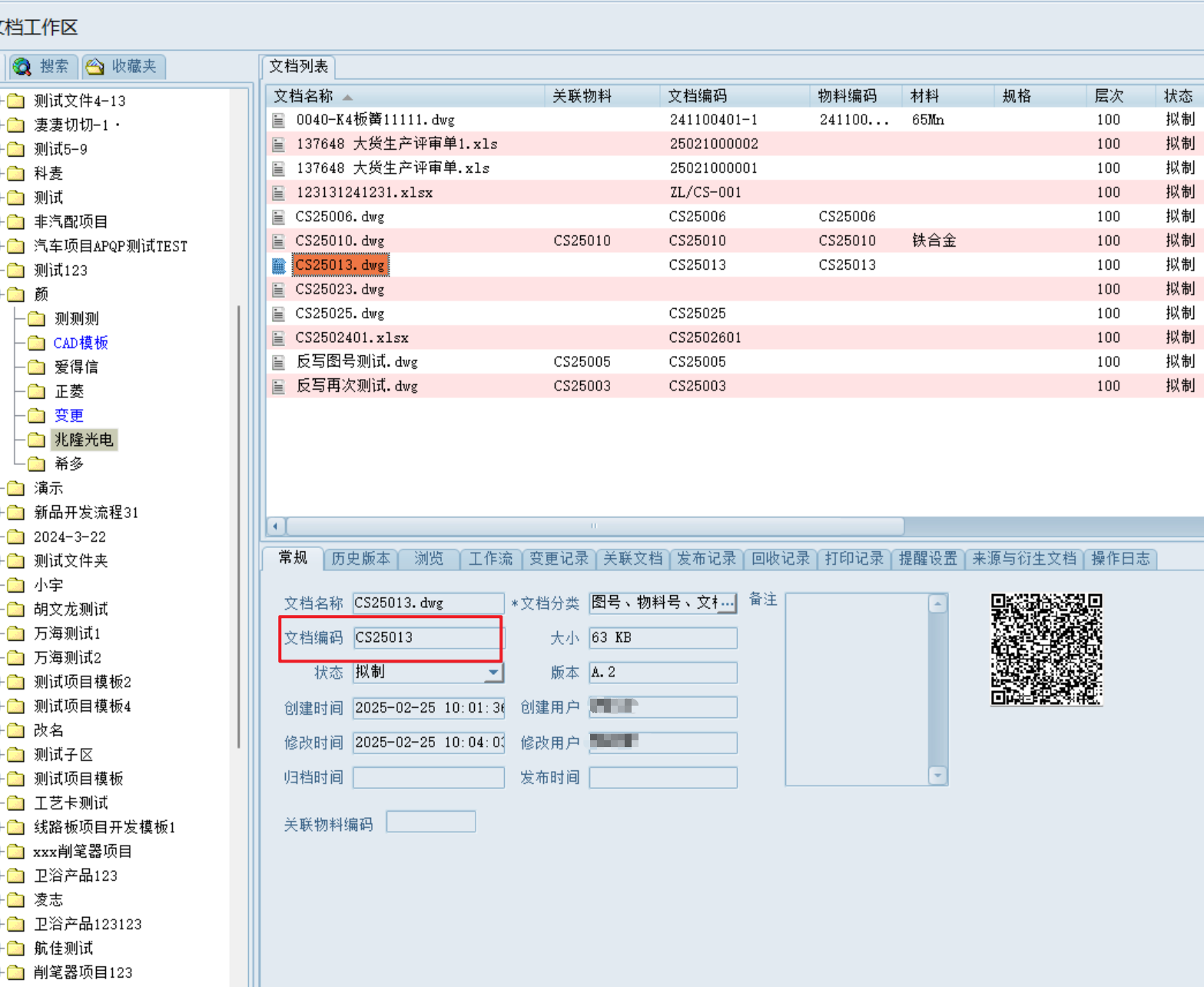

图号与文档编码关联

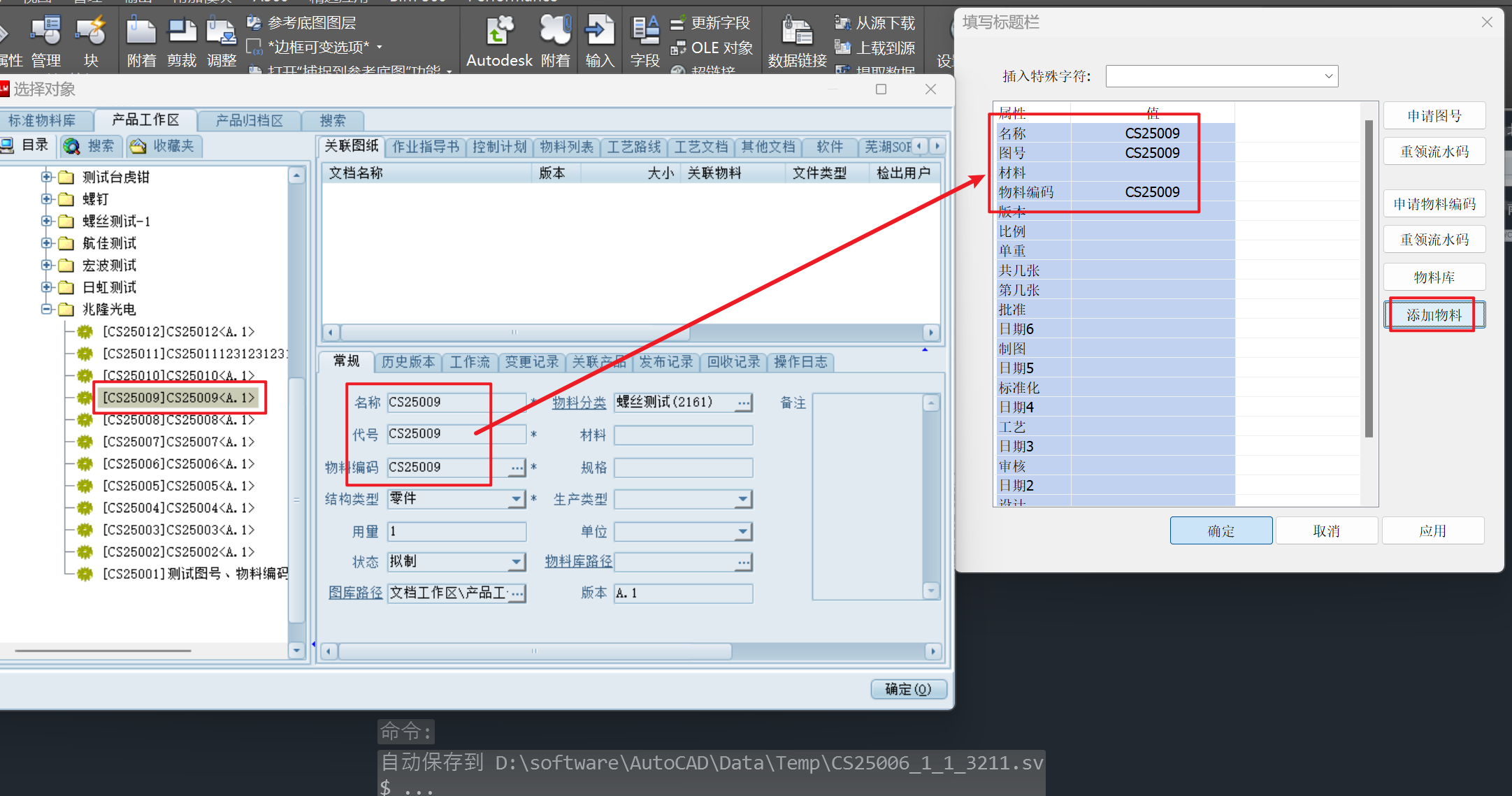

使用 CAD接口 的 添加物料，将物料信息添加到图面后，可以顺利的将图号写入到图纸上，此时图纸中已记录了图号（文档编码）信息，但是对于系统而言，图号与文档编码是分开记录的
以AutoCAD为例，若想要将图纸信息写入到文档属性中，需要完成 与系统绑定 工作
此外还需要在 系统设置 → 参数配置 → 搜索 → 搜索文件类型 → 文件类型设置 中设置 AutoCAD（可配置块名），勾选 同步图纸内属性到文档属性 参数
开启此参数后，检入、上传图纸时，图纸属性信息会写入到文档属性中
