介绍
在 Creo（原 Pro/ENGINEER）中，草绘（Sketch）是创建3D模型的基础步骤，主要用于定义2D几何形状，这些形状随后可通过拉伸、旋转等操作生成3D模型
草绘的作用
- 定义几何形状 通过绘制2D几何图形（如直线、圆、矩形等），为3D建模提供基础
- 参数化设计 草绘支持参数化设计，通过尺寸和约束控制几何形状，便于后续修改和调整
- 创建特征 草绘用于生成拉伸、旋转、扫描等3D特征，是构建复杂模型的基础
- 添加约束 通过几何约束（如平行、垂直、相切等）和尺寸约束，确保几何形状的精确性和稳定性
- 支持复杂建模 草绘可用于创建复杂曲面和结构，支持高级建模需求
- 提高设计效率 参数化和约束功能使设计更高效，便于快速修改和优化
操作
选择草绘平面
在 Creo 中选择草绘平面是创建3D模型的关键步骤，因为它决定了2D草绘在3D空间中的位置和方向，直接影响后续建模的准确性和效率

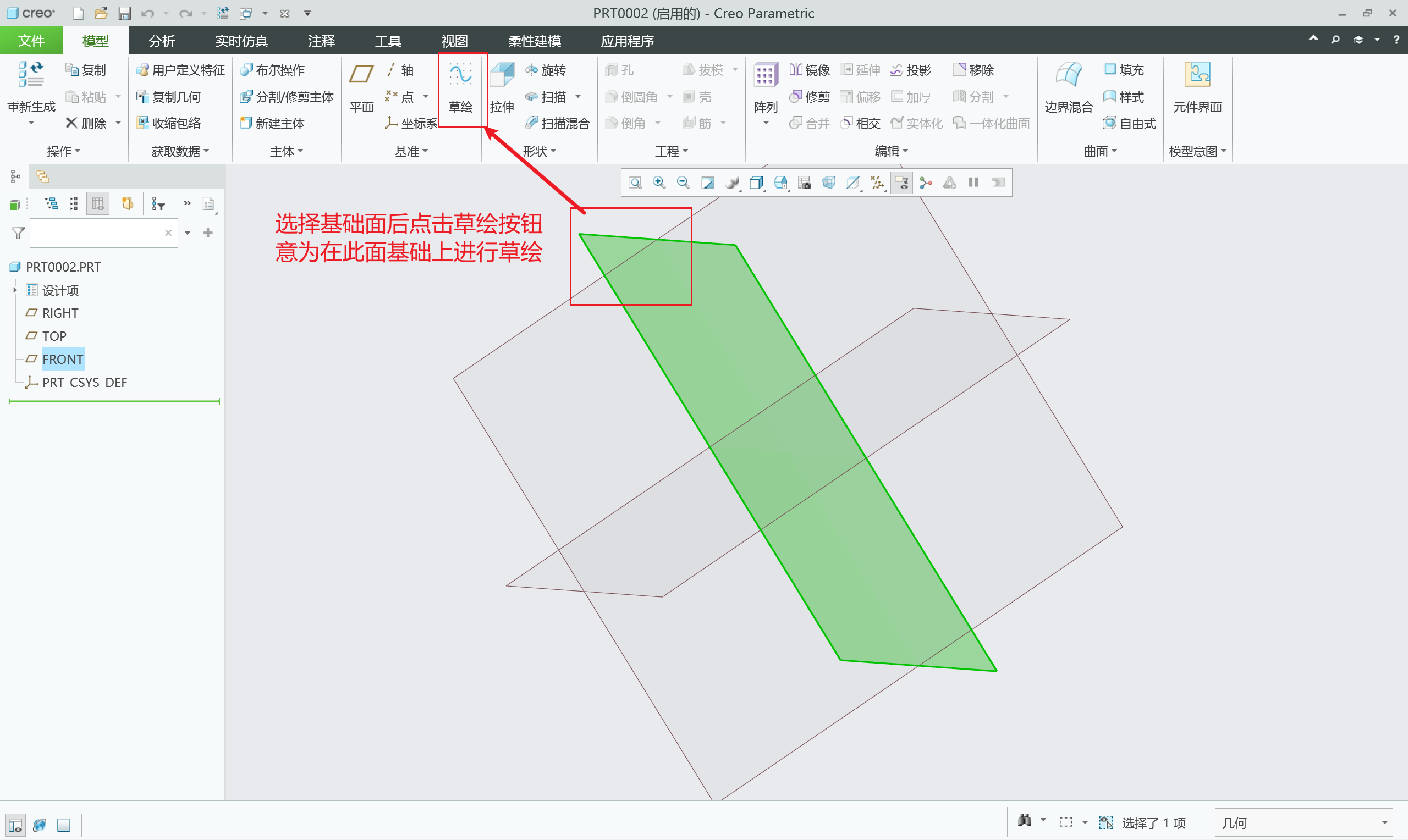

在新建的三维模型上选择草绘平面，意为在此面基础上进行草绘（也可以先点击 草绘 按钮，再选择平面）

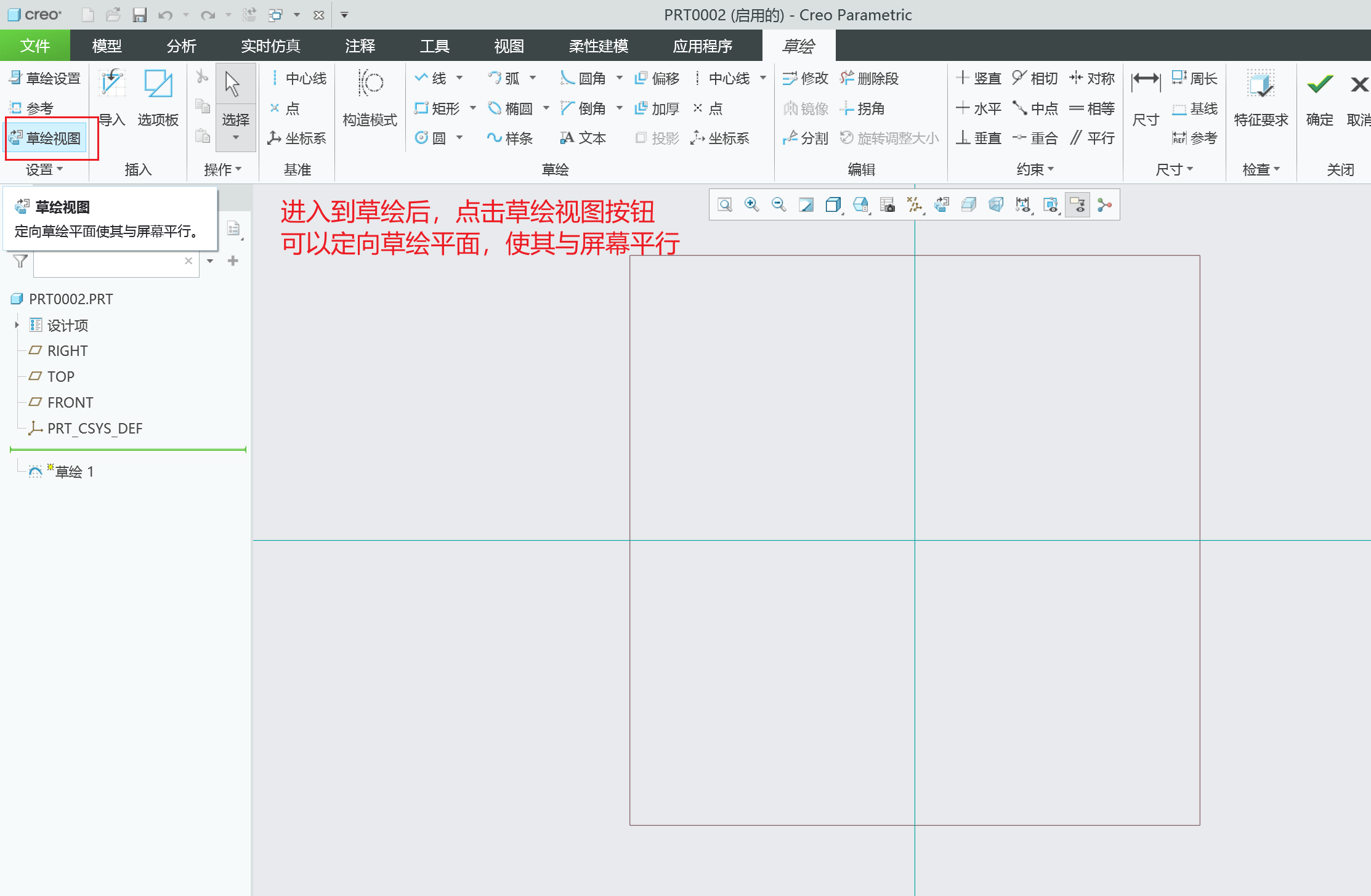

进入到草绘后，点击 草绘视图 按钮，可以定向草绘平面，使其与屏幕平行，展示效果如下图所示
绘制2D几何图形
在 Creo 中，绘制2D几何图形和创建三维模型之间有着密切的关联关系。2D几何图形是构建三维模型的基础，通过将2D图形转化为3D特征，可以实现复杂的三维建模

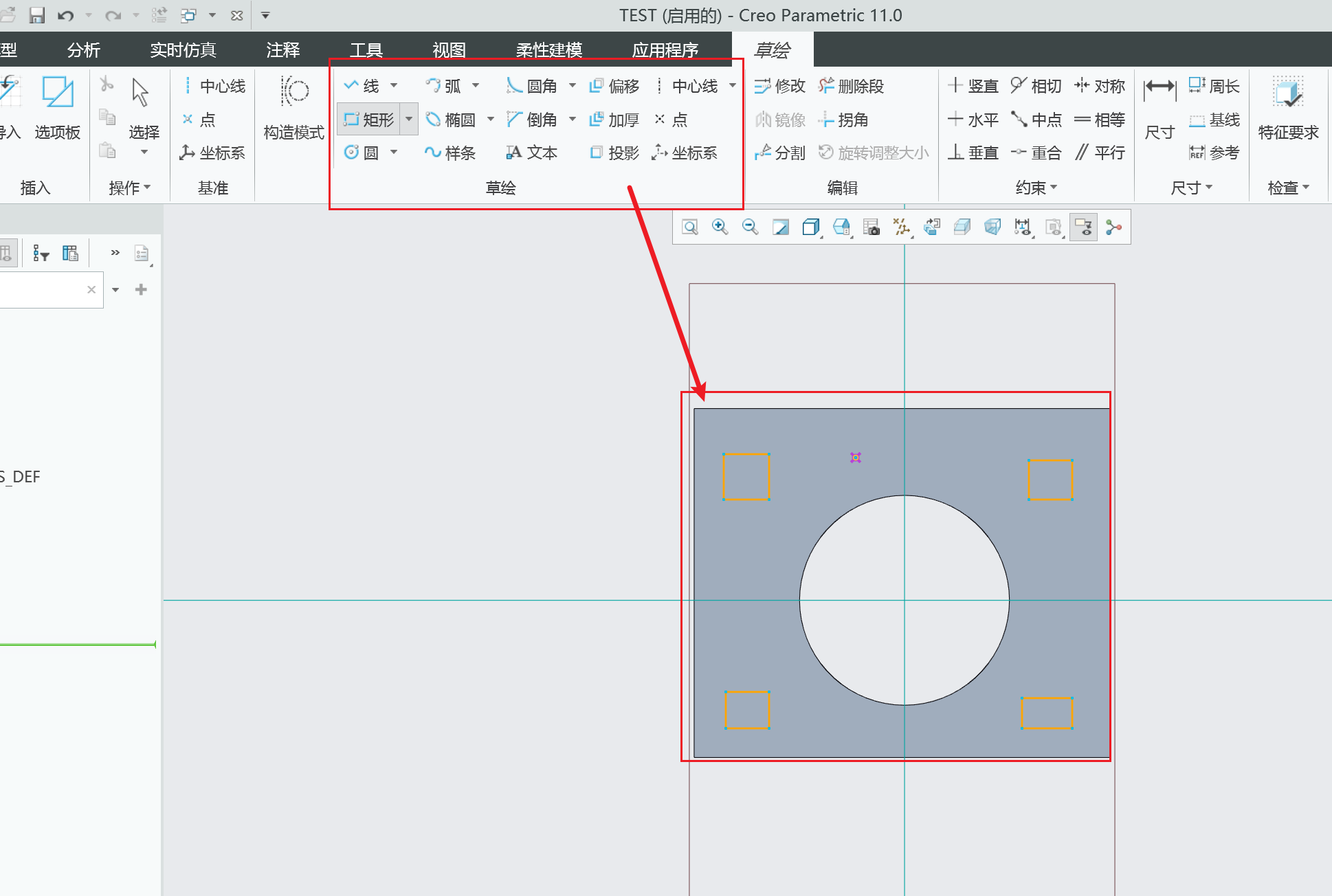

在草绘平面上绘制2D图形
绘制完成后保存
