介绍

Creo工程图模板要分为两块进行制作

第一块为格式模板，第二块为绘图模板

格式模板

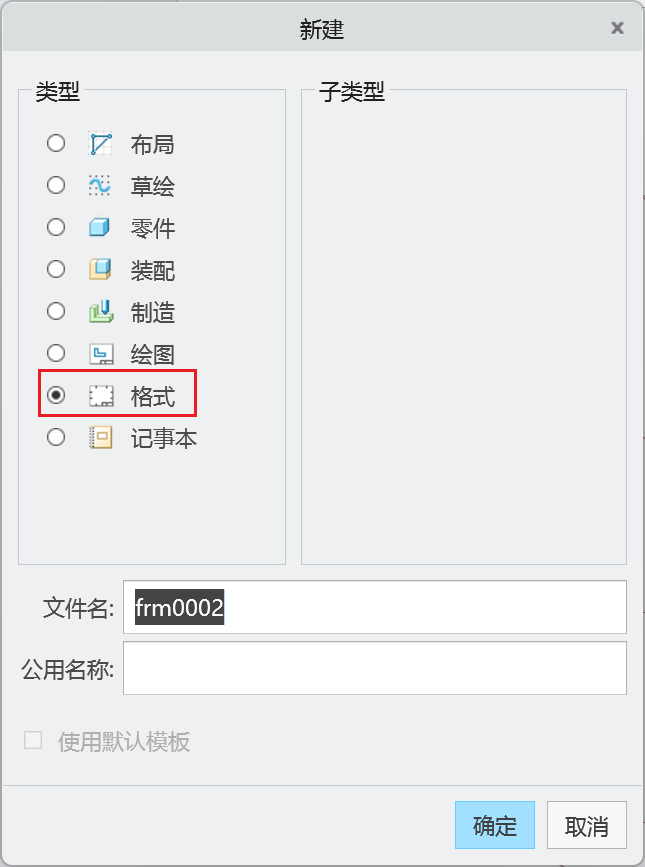

格式指代工程图格式文件 .frm，可以简单的将其视作为图框，用于链接三维模型与工程图

我们在格式中作好配置后，在新建工程图时，选择配置好的格式文件，标题栏中的参数可以通过配置好的映射，直接从三维模型中获取参数写入到图框中

绘图指代调用模板文件 .drw 进行绘制工程图，模板文件 .drw 其实就是一个普通工程图文件，这个工程图文件与任何模型都不相关，可以独立存在

没有配置格式而直接绘图，不引用 格式模板，那么三维模型的参数是不会被自动写入到工程图中的

通常客户会做好，如果客户没做、不会做，再考虑自己做

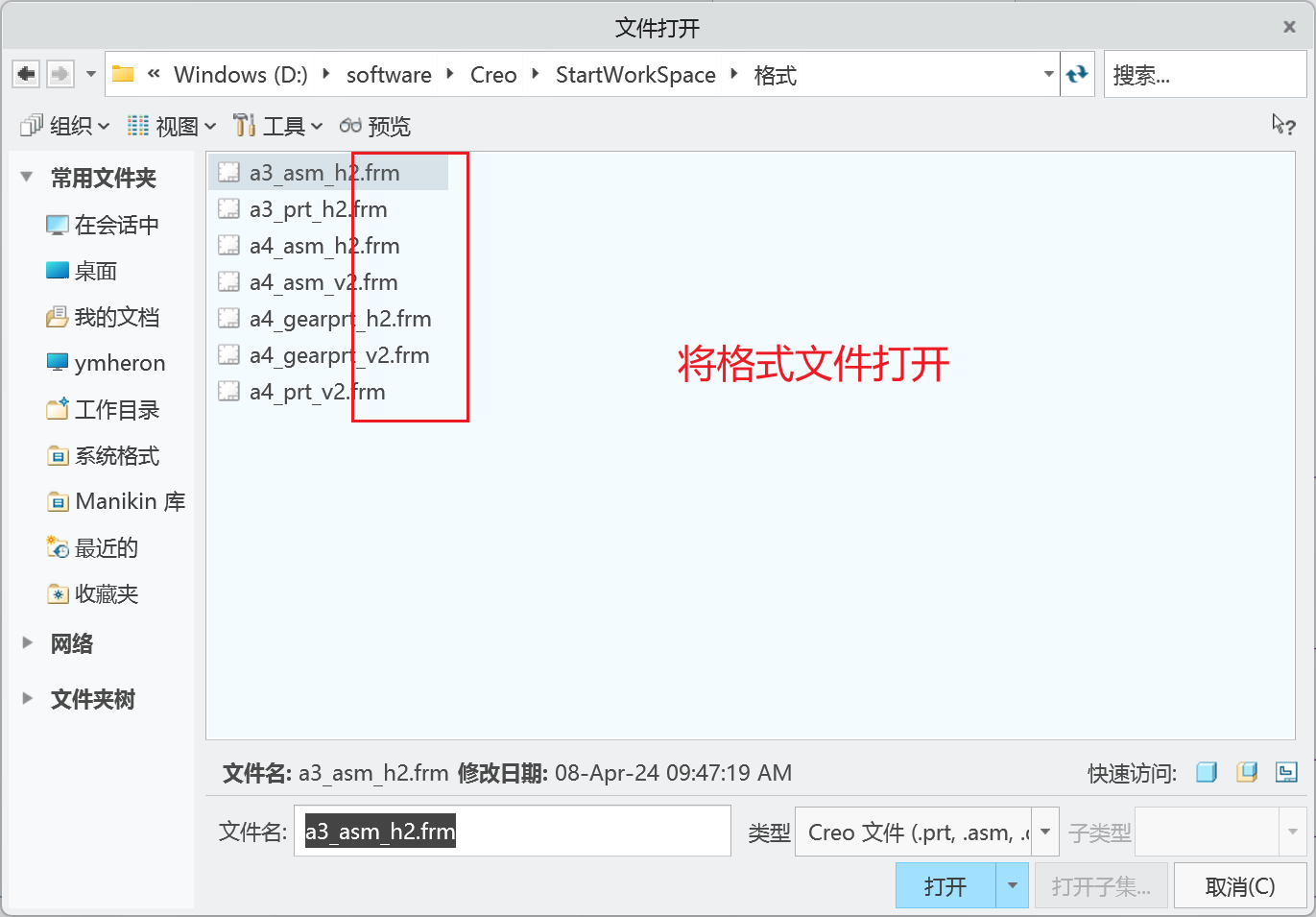

向客户索要正在使用的工程图格式文件 .frm，在 Creo 中将其打开（名称中含 asm 的代表装配图，含 prt 的代表零件图）

将要从三维模型中映射过来的属性配置到图面上

按住 Alt 按钮去点击要填写的位置，写入文字必须以 & 符号开头，名称与参数属性名相同，设置好对齐方式以及字体大小即可

完成后将格式模板文件保存（文件后缀名为：.frm）

格式模板是实现三维模型参数到工程图参数链接的，没有格式模板不影响绘图模板的制作

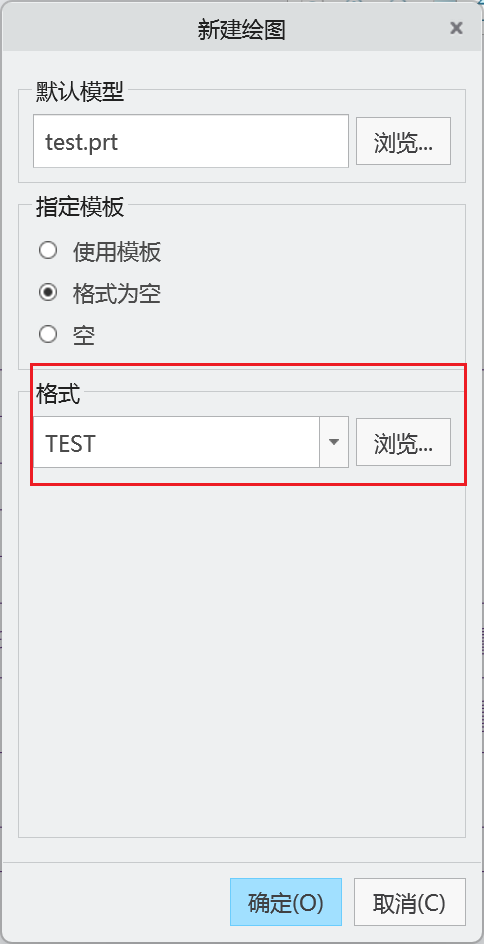

如果客户给了 格式模板，那就新建绘图，不勾选使用默认模板，使用客户给的格式模板

如果客户没给格式模板，那就使用 Creo 打开客户发来的工程图模板（后缀名为 .drw）

首先需要在工程图模板中定义属性，参数属性定义方式参考定义零件模板的属性定义方式，将要从三维模型中映射过来的属性都定义好，此外还要配置好系统填写的属性

在参数中配置好属性后，还要将属性映射到图面上，此时有两种方式可以实现，其一为通过文本编辑器实现，其二为通过注解实现

在指定位置上单击，选择 文本编辑器 按钮
