介绍

SolidWorks 工程图能够将三维模型上的属性引用到图面上,作用类似于 Creo的绘图模板

制作方式

打开 Solidworks 后,选择 文件新建 选项,基于原有的工程图模板去创建新的工程图(默认情况下工程图模板的名称是:gb_a0、gb_a1……

如果在 新建 时发现是如下界面,请点击 高级 选项后,再选择工程图模板进行创建

此时需要在新建出来的图面上配置引用属性,以便于将三维模型的属性引用到工程图图面上

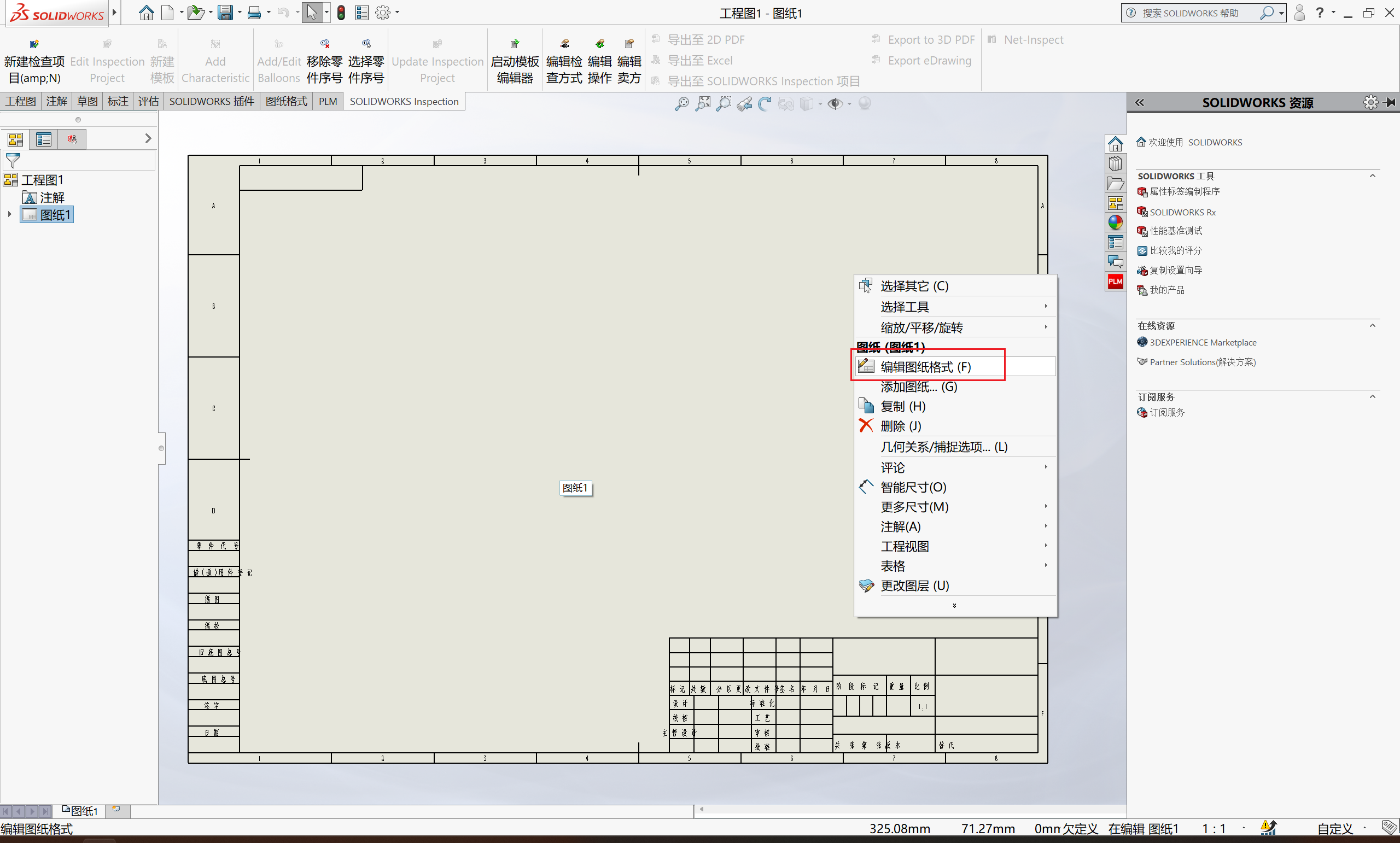

在工程图任意位置上右键选择 编辑图纸格式 选项

选择后会进入到属性编辑页面

模型属性

模型属性指的是要从三维模型中映射到工程图图面上的属性

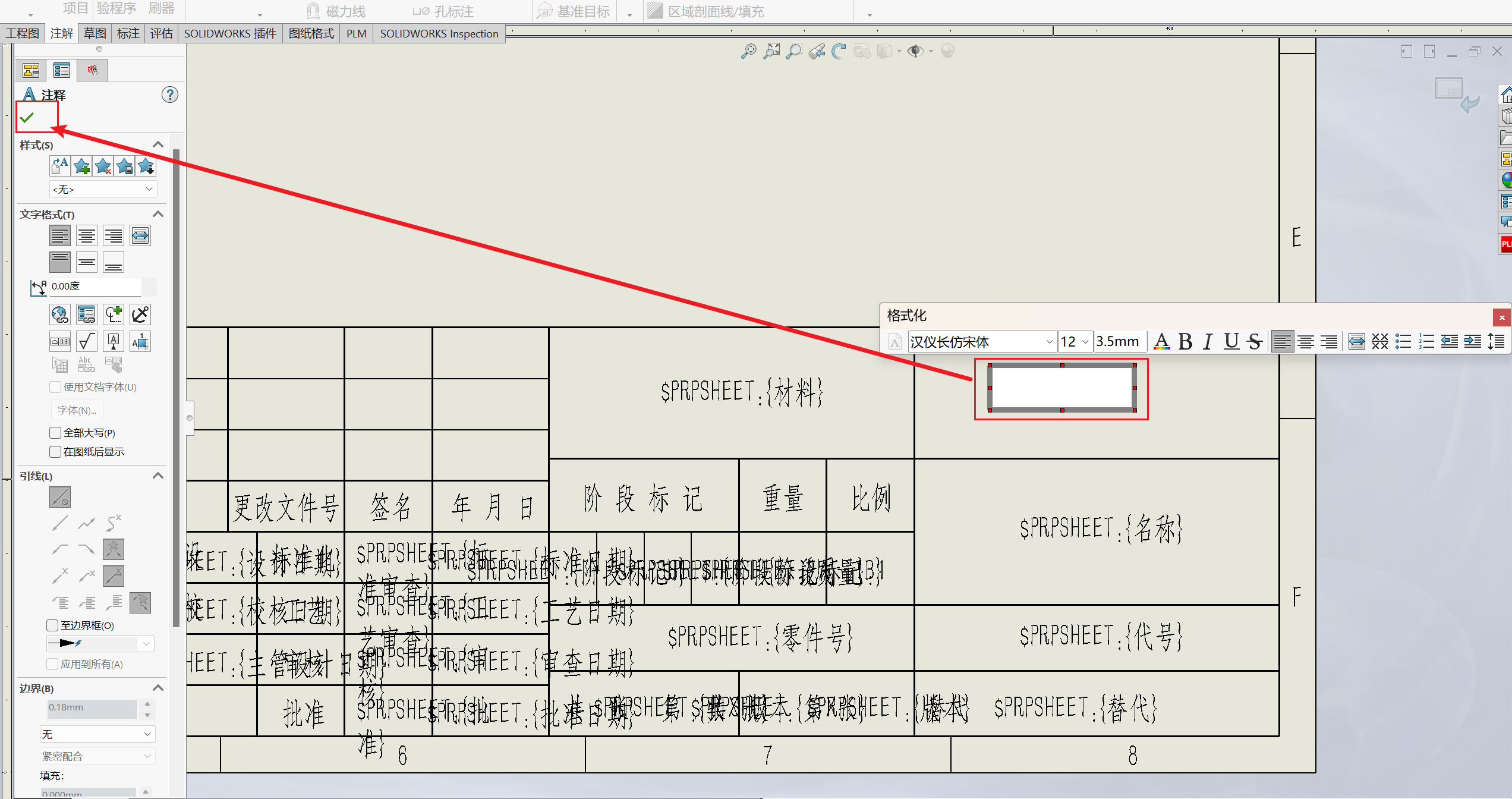

选择 注解注释 后选择 无引线,将方框放置在指定的位置上

此时会要求在框中输入内容,不用输入,直接点击 进行保存、应用

保存后,框会变成一个封闭的样子,此时再去单击这个框

单击后选择 链接到属性 选项

链接到属性 弹窗中,选择 此处发现的模型“图纸属性”中指定的工程图视图

属性名称 中设置要映射过来的属性(注意,此处不能直接输入 属性名称,必须选择)

如果没有想要的属性,则点击 文件属性 进行添加,添加的方式与 SolidWorks模型模板制作 的属性添加方式相同

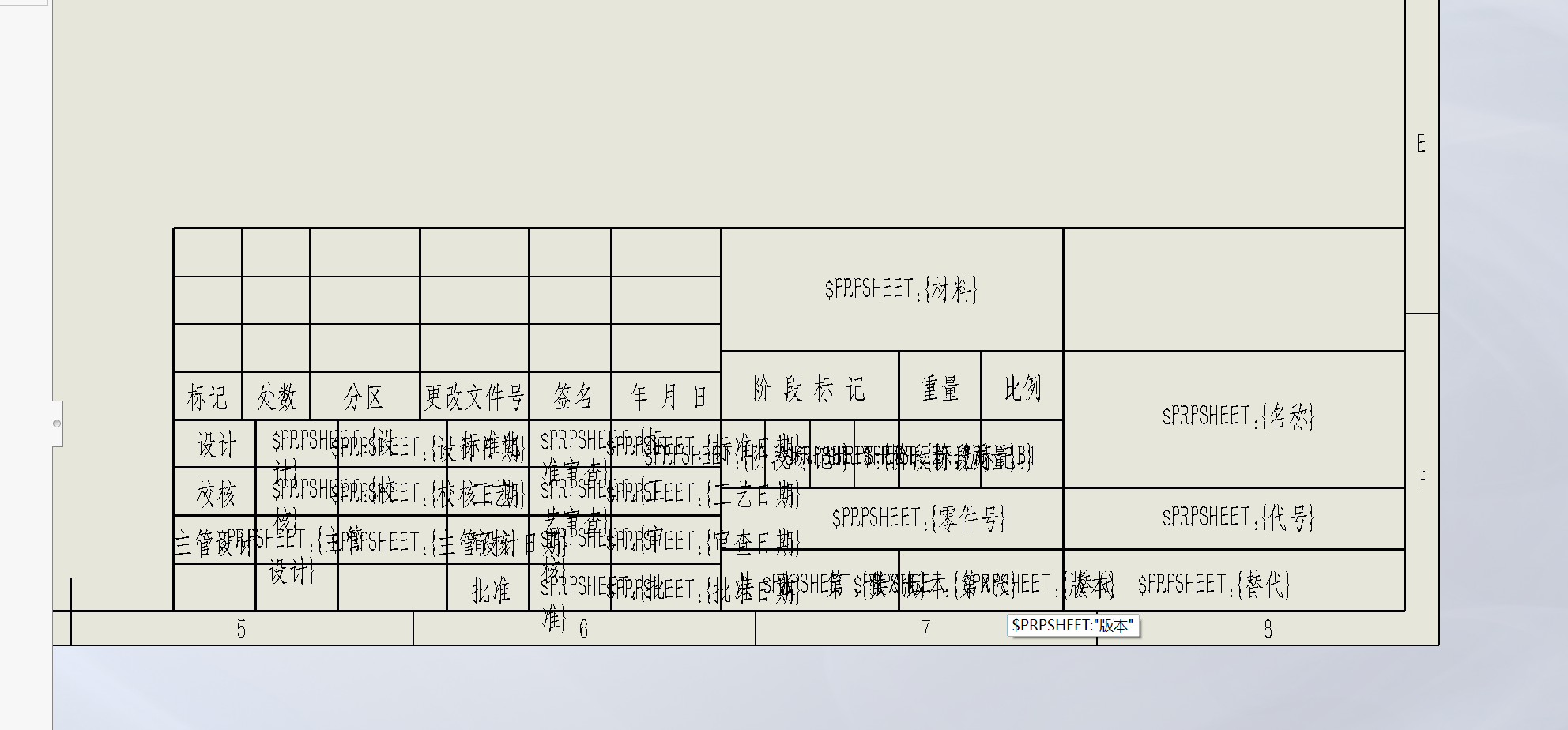

设置好后点击确定,图面上会呈现出如下形式

此时可以对属性双击,选择全部内容后
