思路讲解

优先考虑使用 Excel常用函数 去解决

案例一

已知BOM结构如下

A	B	C	D
母件编码	母件代号	状态	母件损耗率
101006002002	701435440201	审核	0
级别	子件编码	基本用量	基础数量
+	201006002002001	1	1
++	201006002002002	1	1
+++	401001001004	0.224	1

想要的结果如下

A	B
层级	编码
0	101006002002
0.1	201006002002001
0.1.1	201006002002002
0.1.1.1	401001001004

母件编码与子件级别共同在A列，要获取BOM的层级关系，可进行分步处理

1. 将多余行删除，删除后结果如下

   A	B	C	D
   101006002002	701435440201	审核	0
   +	201006002002001	1	1
   ++	201006002002002	1	1
   +++	401001001004	0.224	1

2. 首先获取母件的层级，使用 IF函数 判断当前单元格是否为母件，如果是母件就编号加一，如果不是母件就不增加编号

   思路如下：

   1. 所有母件编码长度固定，且子件级别最大长度小于编码长度，那么只要单元格长度等于十二的就代表这是个母件
   2. 所有编码长度固定，但子件级别最大长度等于或大于编码长度，那么需要判断当前单元格是否为数字，若是数字则代表这是个母件
   3. 所有编码长度不固定，且编码仅以数字开头，中间掺杂字母，则判断当前单元格内容的第一个字符是否为数字，若是数字则代表这个是母件
   4. 所有编码长度不固定，开头内容不固定，仅可确保不是以加号开头，则判断当前单元格内容的第一个字符是否为加号，若不是加号则代表这个是母件

   案例公式：=IF(ISNUMBER(VALUE('母件结构表-多阶'!A3)),A2+1,A2)

   说明：这种方式仅能获取到当前BOM的编号

3. 其次获取子件的层级，参考上一步的思路，在判断出其不是母件的情况下，根据子件级别输出当前的BOM层级编号

   思路如下：

   1. 长度为1，直接输出当前的层级编号即可

   2. 长度为2及以上，层级编号不能盲目累加，需考虑如下情况，应判断前一层级的编号是否相同，若相同则代表子件处于相同层级下，可进行累加，若不相同，则需从一开始重新累加

      层级	编码
      	101101001001
      +	201101001001001
      ++	201101001001002
      +++	201101001001004
      +	201101001001005
      ++	201101001001007

   案例公式：=IF(ISNUMBER(VALUE('母件结构表-多阶'!A3)),0,IF(A2<>A3,0,IF((LEN('母件结构表-多阶'!A3)=1),B2+1,B2)))

   说明：每个层级需要单独计算

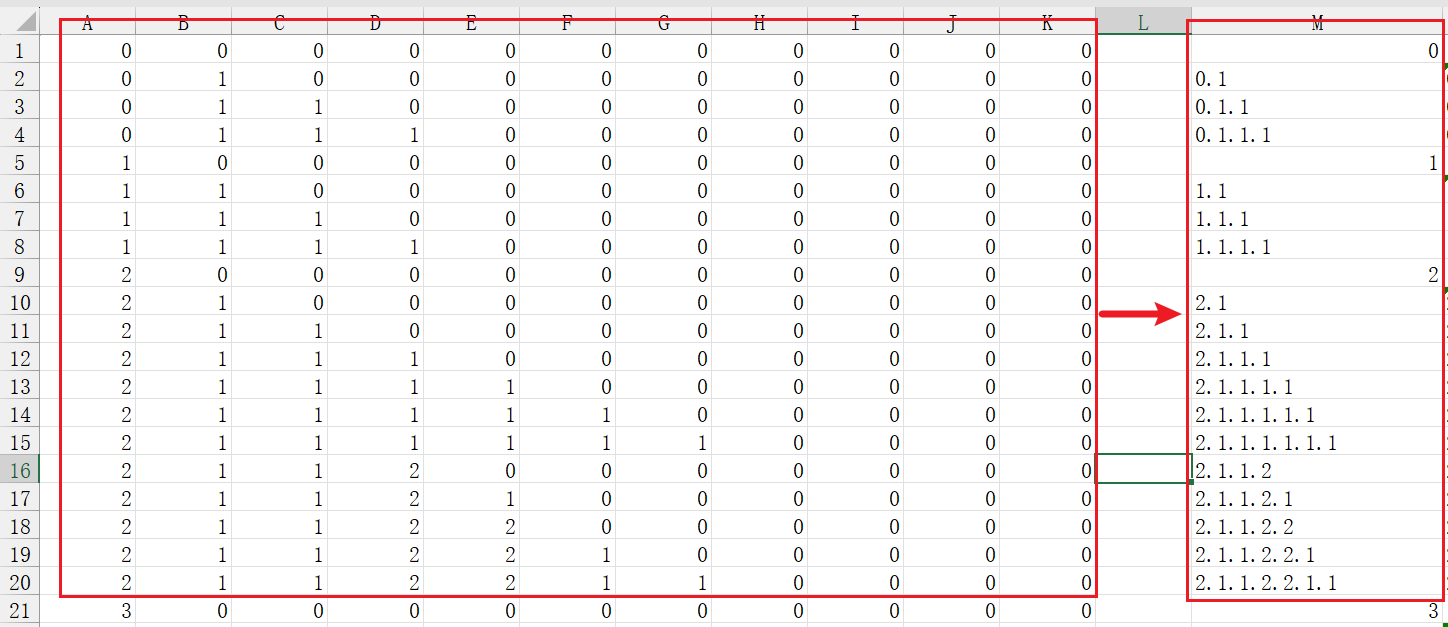

4. 所有层级全部处理完成后，进行合并即可



   案例公式：=IF(K2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2&"."&G2&"."&H2&"."&I2&"."&J2&"."&K2,IF(J2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2&"."&G2&"."&H2&"."&I2&"."&J2,IF(I2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2&"."&G2&"."&H2&"."&I2,IF(H2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2&"."&G2&"."&H2,IF(G2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2&"."&G2,IF(F2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2&"."&F2,IF(E2<>0,A2&"."&B2&"."&C2&"."&D2&"."&E2,IF(D2<>0,A2&"."&B2&"."&C2&"."&D2,IF(C2<>0,A2&"."&B2&"."&C2,IF(B2<>0,A2&"."&B2,A2))))))))))

5. 输出BOM导入清单

案例二

已知BOM结构如下

A	B
层级	编码
0	02.06.03.00003
.1	02.02.02.00082
..2	03.02.07.00059
..2	05.02.01.00008
0	02.06.03.00004
.1	02.02.02.00083
..2	03.02.07.00059
..2	05.02.01.00009

想要的结果如下

A	B
层级	编码
0	02.06.03.00003
0.1	02.02.02.00082
0.1.1	03.02.07.00059
0.1.2	05.02.01.00008
1	02.06.03.00004
1.1	02.02.02.00083
1.1.1	03.02.07.00059
1.1.2	05.02.01.00009

层级都在A列，要获取BOM的层级关系，可进行分步处理

1. 首先获取母件的层级，使用 IF函数 判断当前单元格是否为母件，如果是母件就编号加一，如果不是母件就不增加编号

   思路如下：

   1. 如果单元格内容的值等于0，说明是母件
   2. 如果单元格内容长度为1，说明是母件

   案例公式：=IF(LEN(BOM多级展开!A5)=1,SUMPRODUCT((LEN(BOM多级展开!$A$2:A5)=1)*1)-1,A3)

2. 其次获取子件的层级，思路与案例一的第三步大致相同，此处略

3. 所有层级全部处理完成后，进行合并即可



4. 输出BOM导入清单
