介绍

配置中望CAD图纸模板，便于用户直接使用规范式的标题栏与明细表，并在编写明细表的时候能够直接从三品PLM系统中调用已存在的物料进行相应编辑，编辑完的图纸能够直接在PLM系统内自动生成BOM结构

对标题栏、明细栏的制作，需要先找到中望CAD的自定义样式文件夹，该文件夹默认情况下位于

C盘 → 用户 → 公共文档 → ZWSoft → ZWCADM → 里面有中望CAD安装过的各个版本，选择对应的版本 → Style → GB文件夹，这便是中望CAD的自定义样式文件夹

例如

我的中望CAD自定义样式文件夹位于：

C:\Users\Public\Documents\ZWSoft\ZWCADM\2020\zh-CN\styles\GB

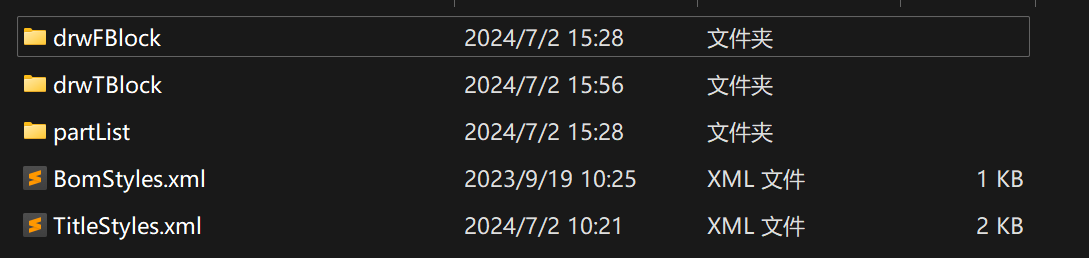

其中与标题栏、明细栏相关的文件夹共有三个，分别是drwFBlock、drwTBlock、parList，相关文件有两个，分别是BomStyles.xml、TitleStyles.xml

前置要求

掌握中望CAD绘图、属性定义等基础操作

制作标题栏

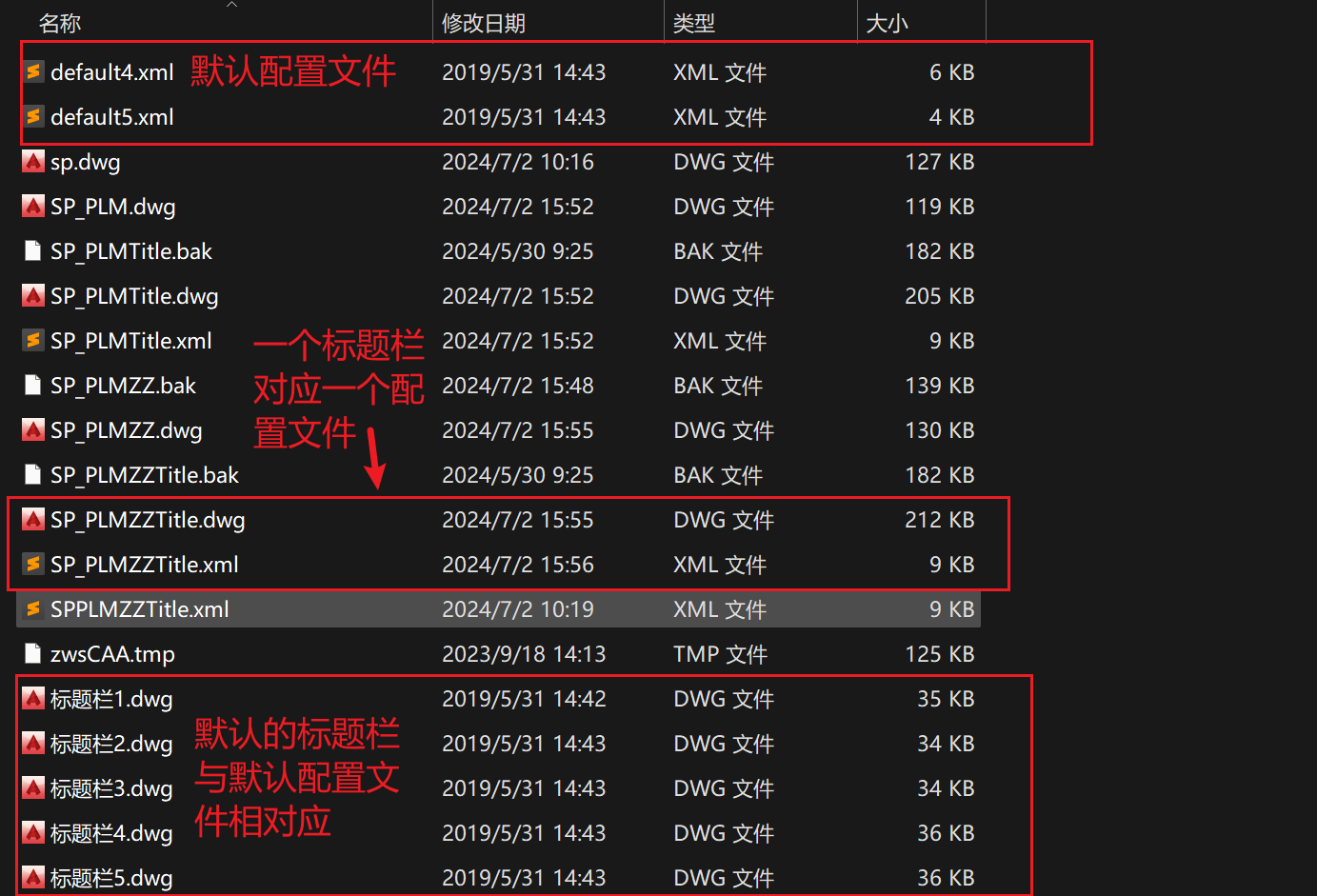

与标题栏相关的文件夹是drwTBlock，将其打开可见中望CAD默认制作好的五个标题栏与对应的配置文件。此后自定义的标题栏模板也会保存在此

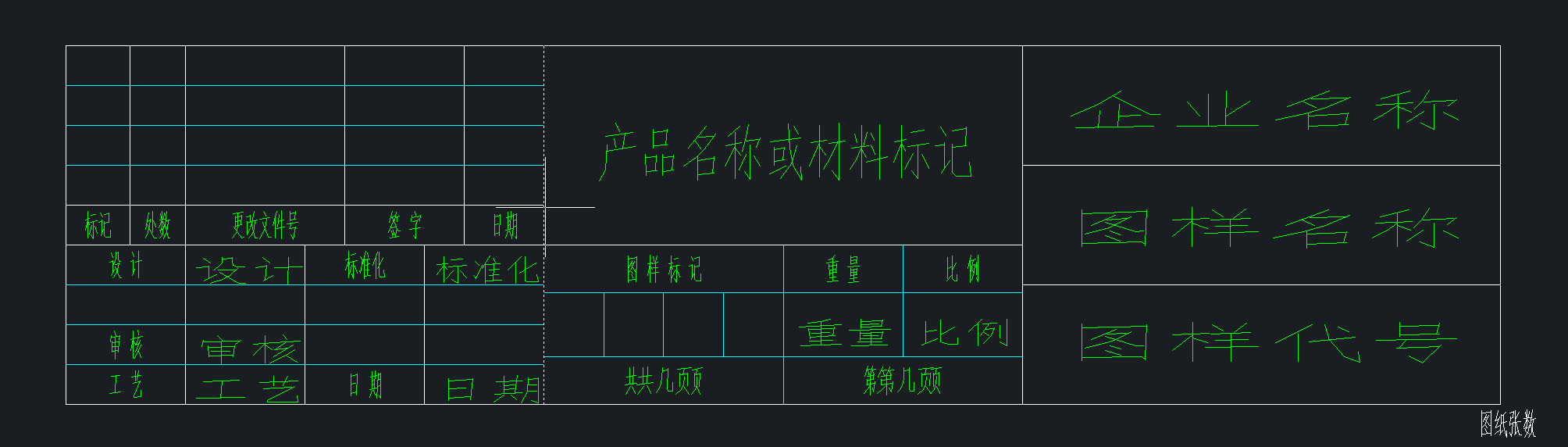

以标题栏1为基础制作新的标题栏，使用中望CAD将标题栏1打开，我们可以在标题栏1的基础上进行修改

标题栏模板制作

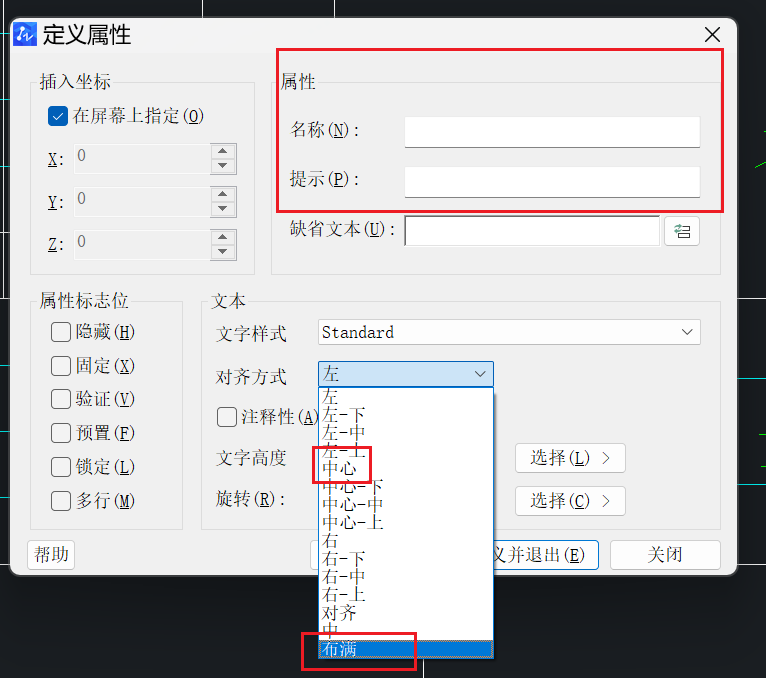

使用 “ attdef ” 命令定义属性，也可在 绘图 选项栏中选择 块 → 定义属性，也可以按住 CTRL键拖动属性进行复制

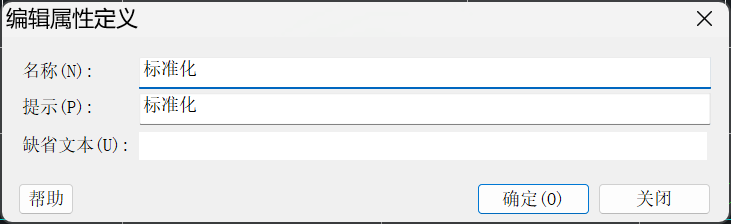

要编辑属性可以直接对该属性双击进行编辑

属性定义分有两种情况：

• 系统填写 → 属性名称可自定义，对正方式为布满
• 系统提取 → 勾选 “ 模式 ” 中的 “ 多行 ”，对正方式为 “ 中心 ”

相关的属性落点如何选择，可以参考 AutoCAD图纸模板制作中的属性落点

系统填写即该属性无需用户填写，在使用PLM系统管理该图纸时，PLM系统会进行填写，如签名、签字日期等，这种情况类似于制作word、excel文档模板，属性名称可自定义，无需勾选 “ 多行 ”，设置对正方式为布满及相应的文字高度即可

系统提取即该属性不由PLM系统进行填写，如名称、图号等，用户在制作图纸后进行填写，PLM系统会提取这些属性记录到系统中，故而需勾选 “ 多行 ”，设置对正方式为中心及相应的文字高度即可（只有AutoCAD需要属性标记与PLM系统中保持一致）

与AutoCAD的不同之处在于，中望CAD中，属性的命名可以是中文的

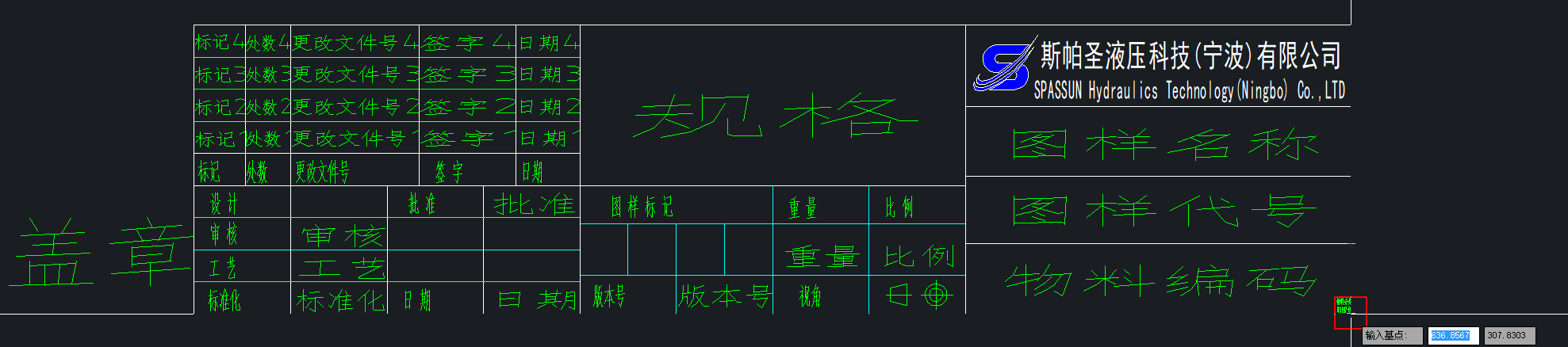

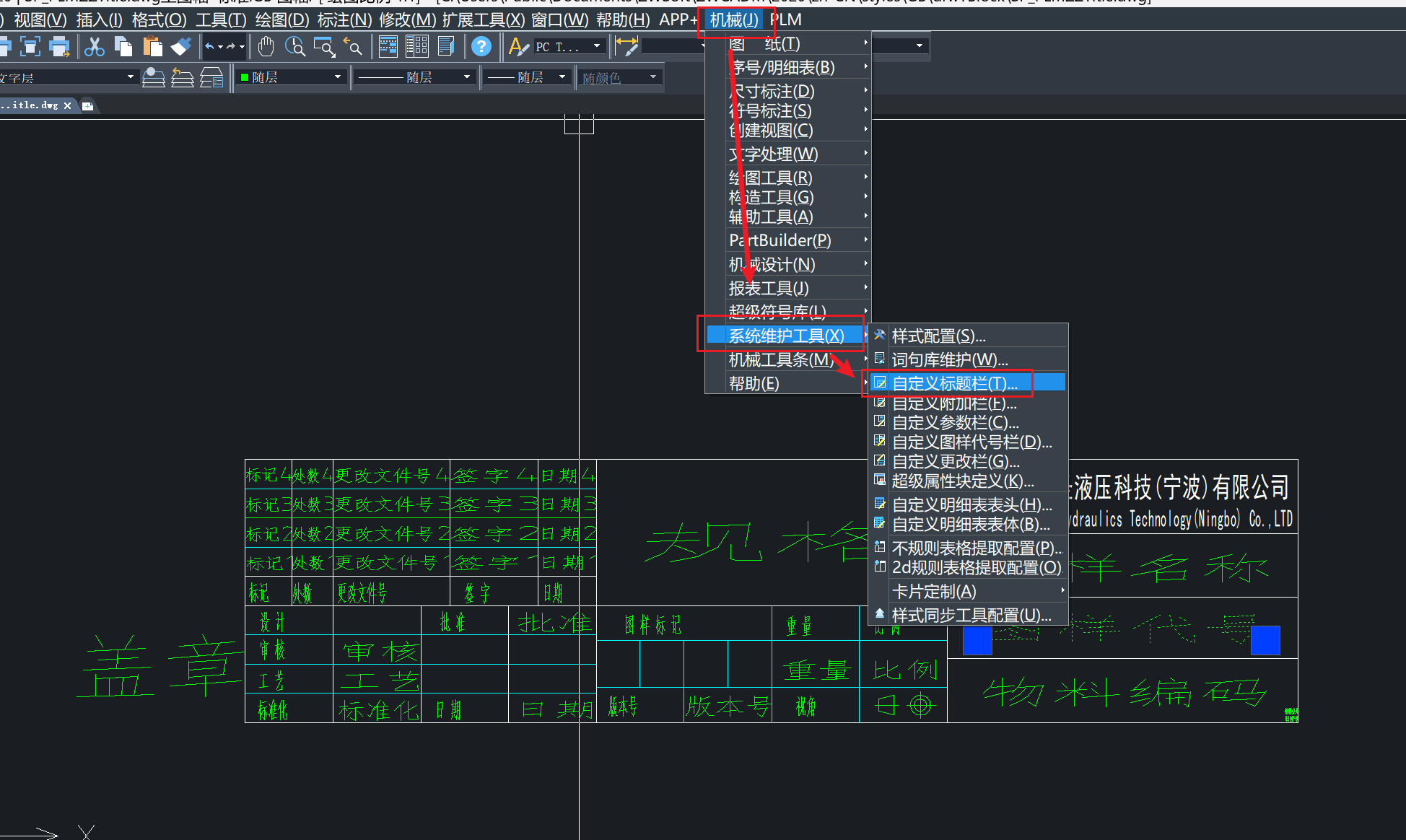

制作完成之后，需要将其制作成块，在 “ 机械 ” 选项卡中，选择 “ 系统维护工具 ” 选项，并选择 “ 自定义标题栏 ” （如果是对已定义的标题栏做修改，则不用重做成块，直接保存即可）

选择后，中望CAD要求输入块名称，此名称就是标题栏文件名称，完成后回车

再选择基点，选择标题栏的右下角即可

再选择实体，将整个标题栏全部选取中即可

选取完成后回车，即可进入 属性块定义 界面，如果需要由PLM系统写入数据，则参考 属性与系统集成 进行操作

如果不需要，点击确定后等待右下角出现如图提示

出现提示说明中望CAD已在自定义样式文件夹中创建出了对应的标题栏文件（XXX.dwg，XXX和输入的块名称相同），接下来可关闭该文件，直接进行 配置文件编制 操作

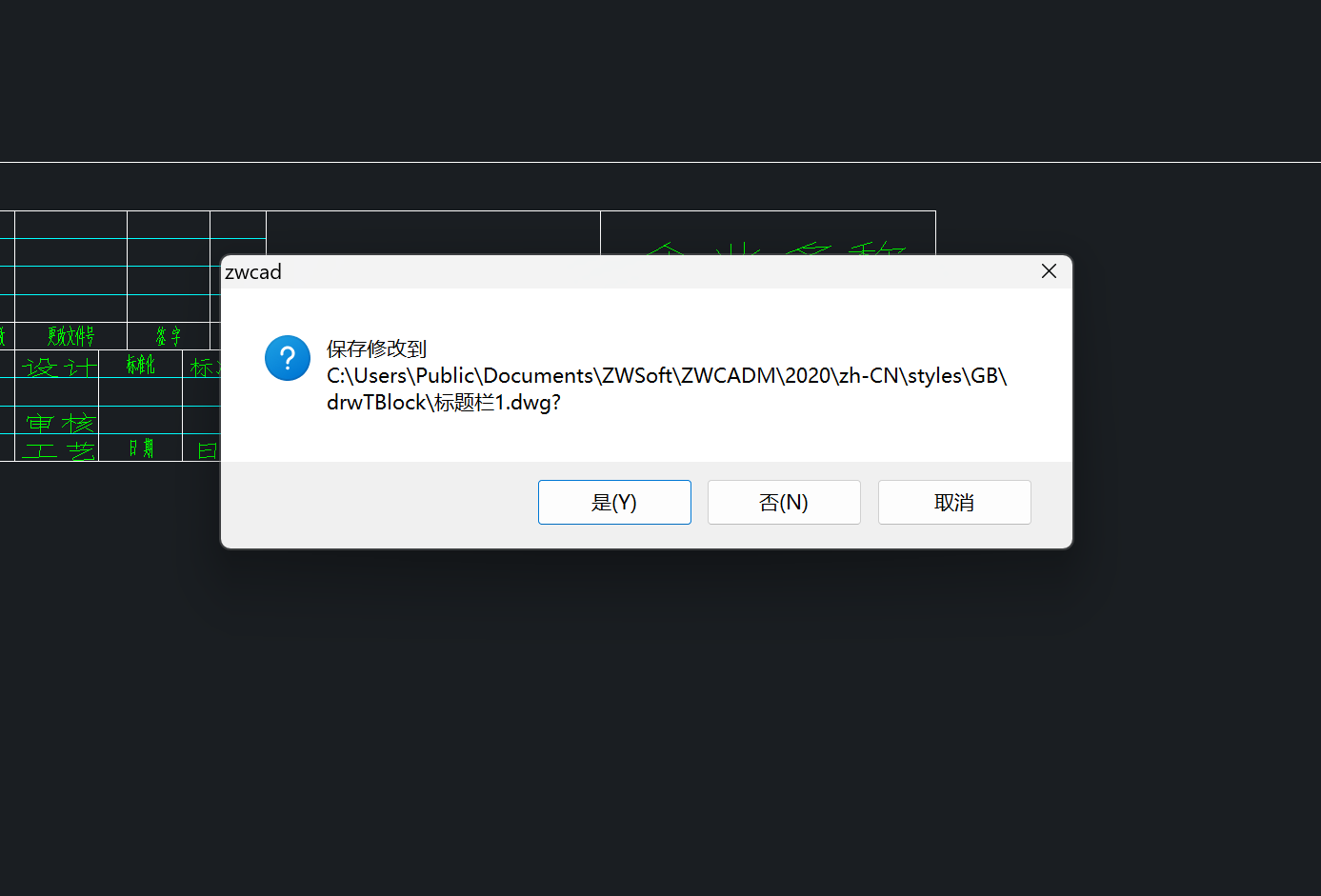

关闭时询问是否要保存修改到 标题栏1.dwg 中，选择 否 即可（避免 标题栏1.dwg 受到修改）

属性与系统集成

在 属性块定义 界面，需要对属性的 内部名称 进行设置，为了与系统集成，需要要采用系统内部的名称

编辑完成后点击确定即可，后台会生成对应的标题栏文件，文件名称与自定义标题栏时输入的块名称相同

如何查询系统内部的名称？

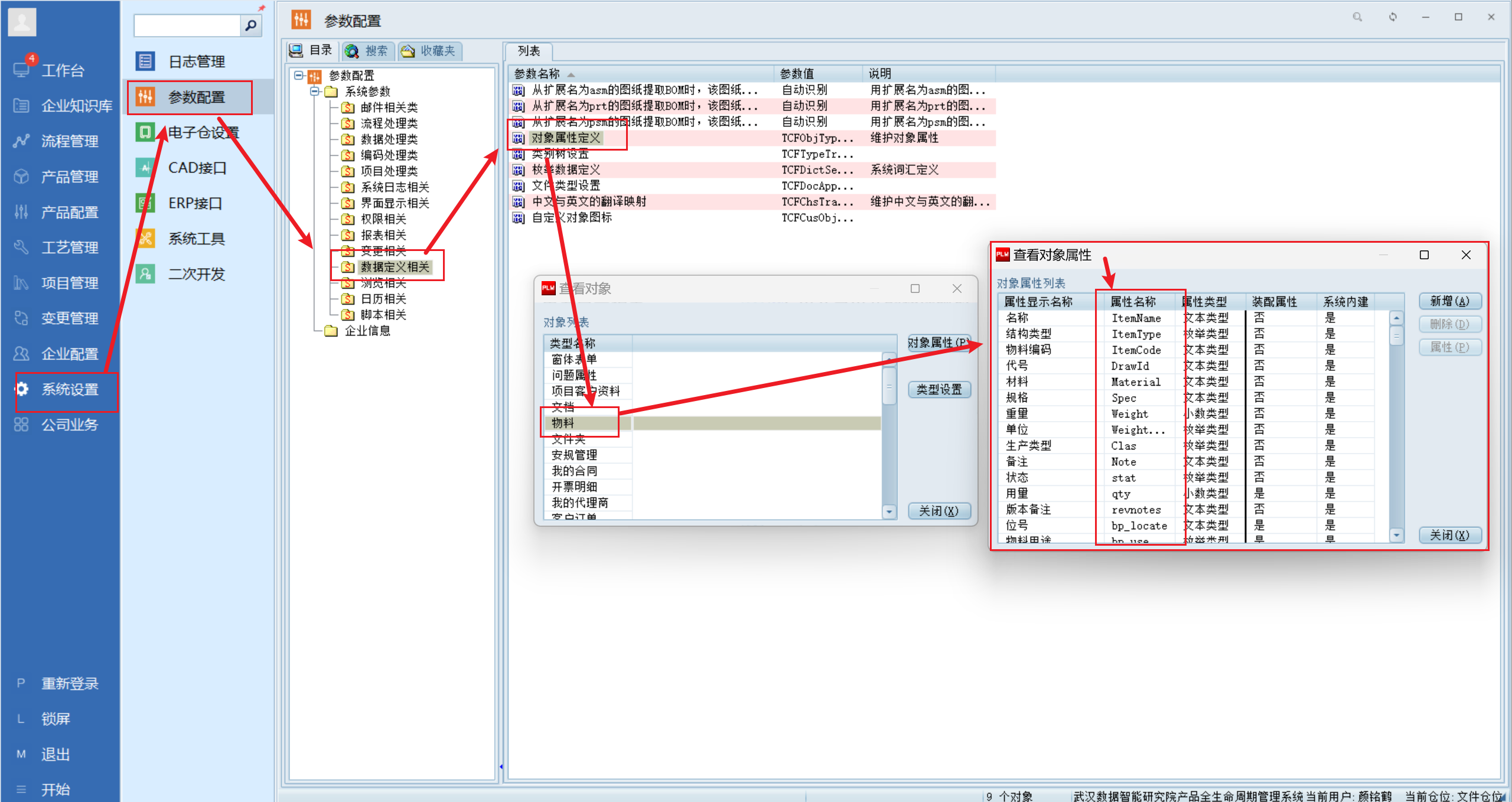

在 系统设置 → 参数配置 → 系统参数 → 数据定义相关 → 对象属性定义 → 物料 中查询，如图所示

并不是所有属性都要与系统内部名称保持一致，对于希望三品PLM系统写入数据，需保持与系统内部名称一致，对于不需要系统写入的数据，则不用改变

注意：属性块定义 的内部名称不能重复

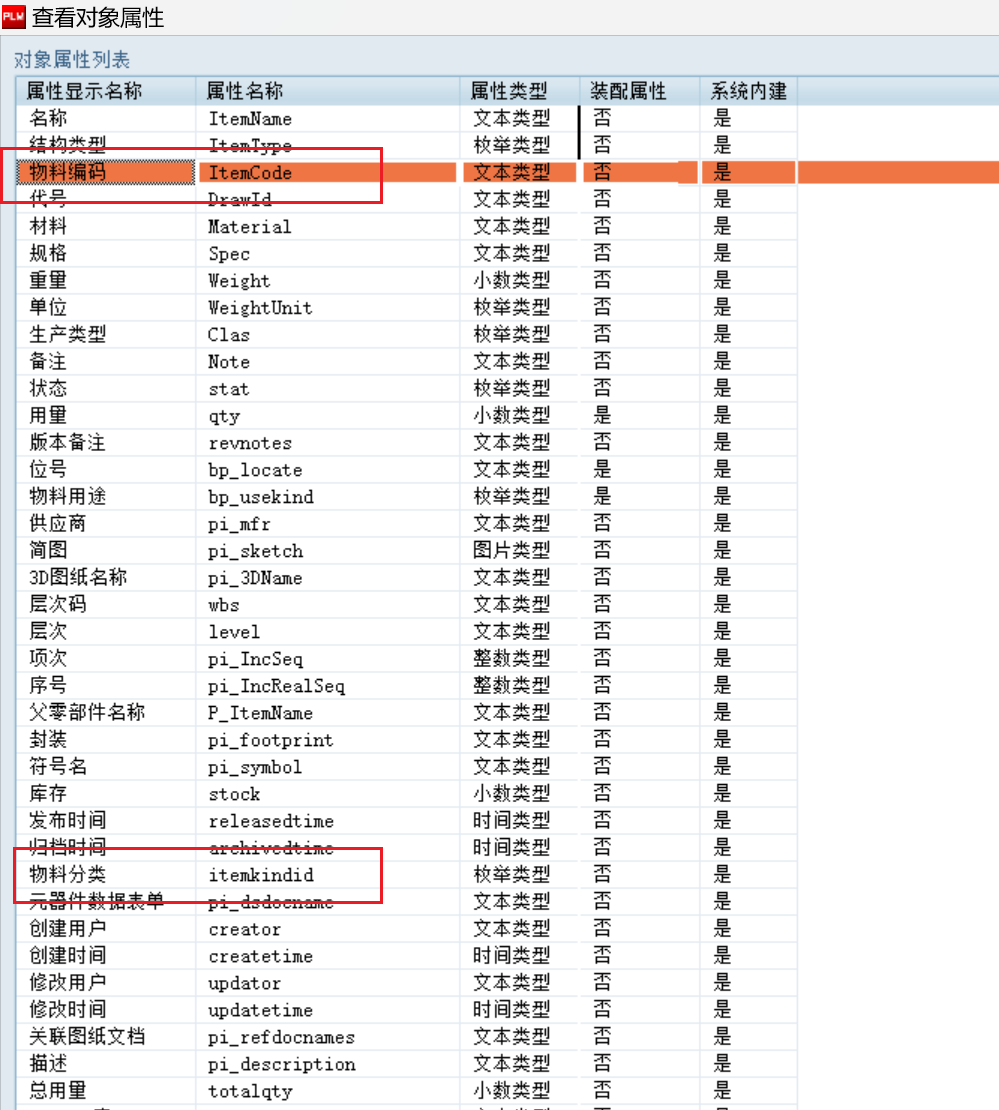

案例

希望系统写入数据

如：物料分类，物料编码

效果：系统会自动写入物料编码与物料分类

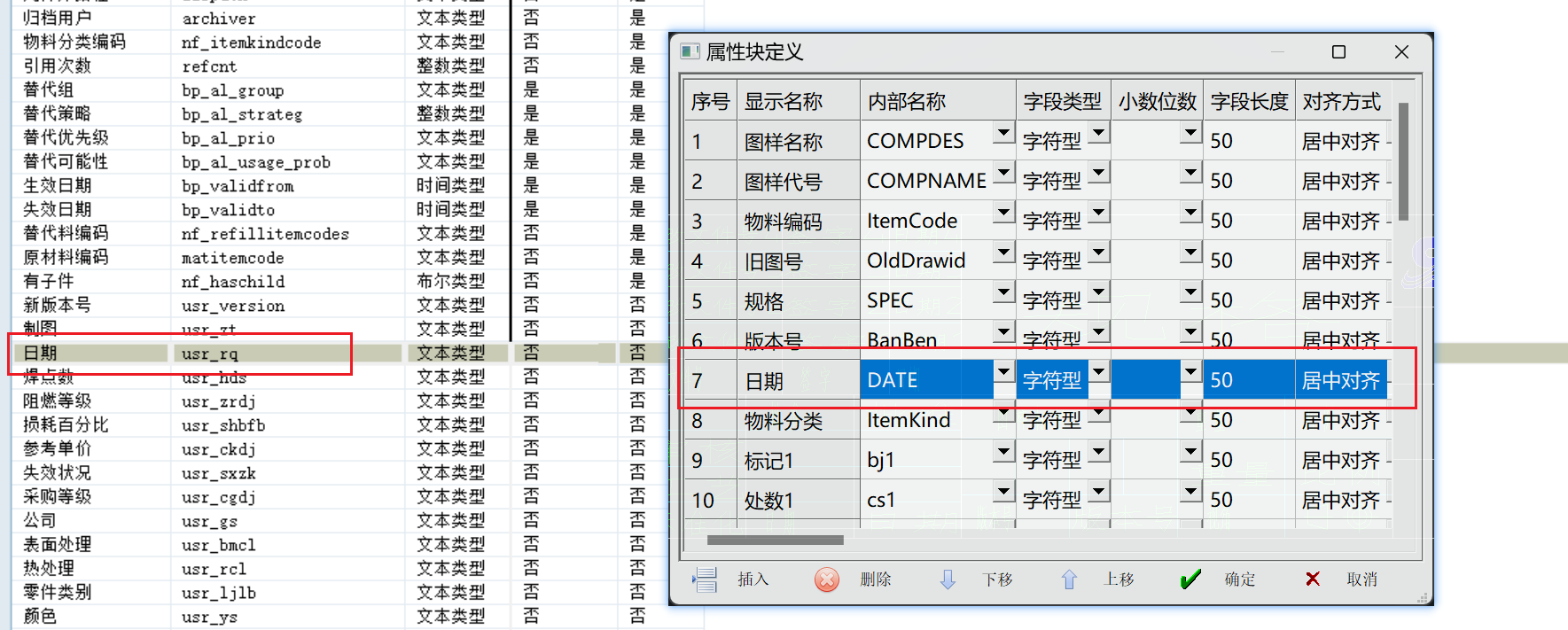

无需系统写入数据

如：日期

效果：由中望CAD写入日期

标题栏配置文件编制

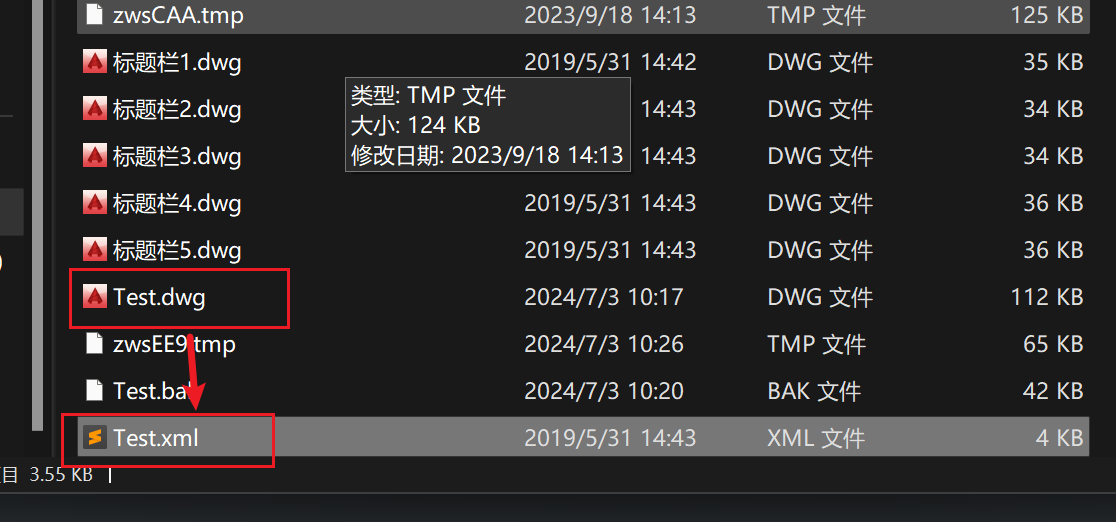

一个标题栏文件对应一个配置文件，这个配置文件并不是自动生成的，需要手动创建，选择 default1.xml 进行复制、粘贴即可，命名建议与标题栏文件名相同

例如：新做的标题栏模板名称为Test，为了便于管理，配置文件的名称也命名为Test即可

打开配置文件后，需要对相关的属性进行编制

在配置文件中，每一条以 “ Attribute ” 开头的文本都代表一条属性，这些属性需要与标题栏对应

新增属性只要将已有的 “ Attribute ” 复制、粘贴出来，修改其Name与Label即可，Name必须要等于 “ 属性块定义 ” 中的 “ 内部名称 ”，Label则要等于 “ 属性块定义 ” 中的 “ 显示名称 ”

确保必要的属性都添加到配置文件中，并且Name和Label没有错误后保存配置文件即可

完成这一步后需要将制作好的标题栏与中望CAD绑定，这样就可以在中望CAD中通过图幅设置直接将标题栏创建出来了

配置文件扩展

在配置文件中，以<Attribute Name="qz1" Label="签字1" DefaultValue="" DataType="VT_BSTR" ControlType="CMB_DOWN" ControlValue="李龙;任叶凯;宋丹丹;黄赓;刘遥彬;" ControlExpr="" CanEmpty="1" IsUniquely="0" IsKey="0" AutoIncreased="0" Editable="1"/>为例

相关参数：

• Name：属性名，在程序中引用此属性时使用的标识符。
• Label：在UI中显示的属性标签，即用户看到的描述性文本。
• DefaultValue：默认情况下属性的值。
• DataType：数据类型，VT_BSTR 指的是基本字符串类型。
• ControlType：这个参数指定了用户界面中用于编辑该属性的控件类型。CMB_DOWN 表示这是一个下拉组合框(combo box)，用户可以从列表中选择一个值，也可以手动输入一个值。
• ControlValue：这个参数提供了下拉列表中的选项值，用分号(;)分隔。在这个例子中，ControlValue="李龙;任叶凯;宋丹丹;黄赓;刘遥彬;" 定义了一个预设的下拉列表，包含了5个可选的名字。当用户在标题栏或明细表中遇到这个属性时，他们可以从这些名字中选择，或者输入一个不同的名字。
• ControlExpr：这是一个表达式，用于计算属性的值。它可以是空白（""），表示没有计算逻辑，或者包含一个表达式，根据其他属性或条件动态设置属性值。
• CanEmpty：是否允许属性值为空。
• IsUniquely：是否要求属性值在所有实例中唯一。
• IsKey：是否作为主键，通常用于数据库中标识唯一记录。
• AutoIncreased：是否自动递增，常用于序列号之类的属性。
• Editable：是否允许编辑，即用户是否可以更改属性值。

制作明细栏

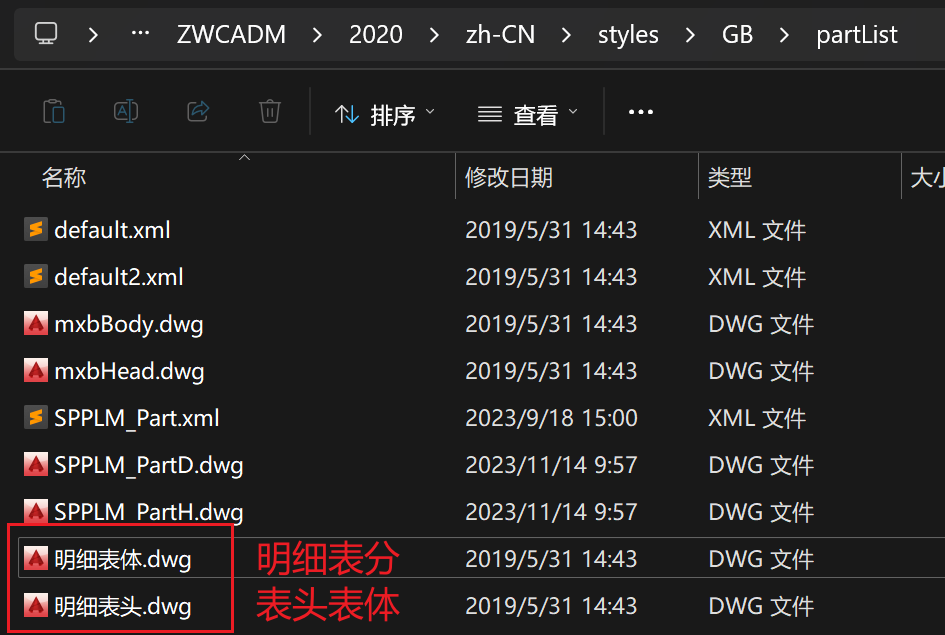

与标题栏相关的文件夹是partList，将其打开可见中望CAD默认制作好的明细表头、明细表体以及对应的配置文件。此后自定义的标题栏模板也会保存在此

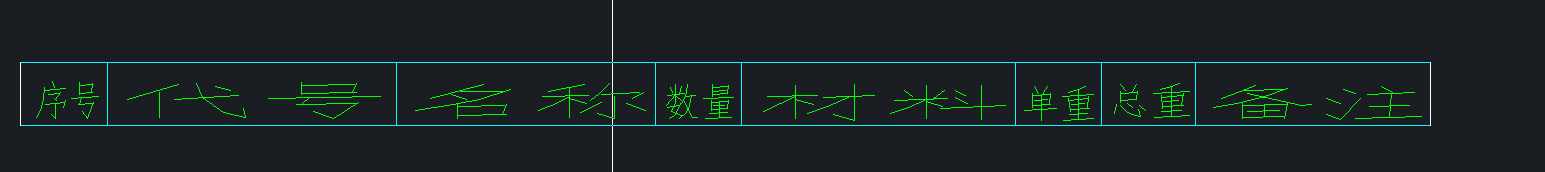

以明细表表头模板制作为例，使用中望CAD将明细表头打开，我们可以在此基础上进行修改

制作方式与 标题栏模板制作 相仿，可进行参考

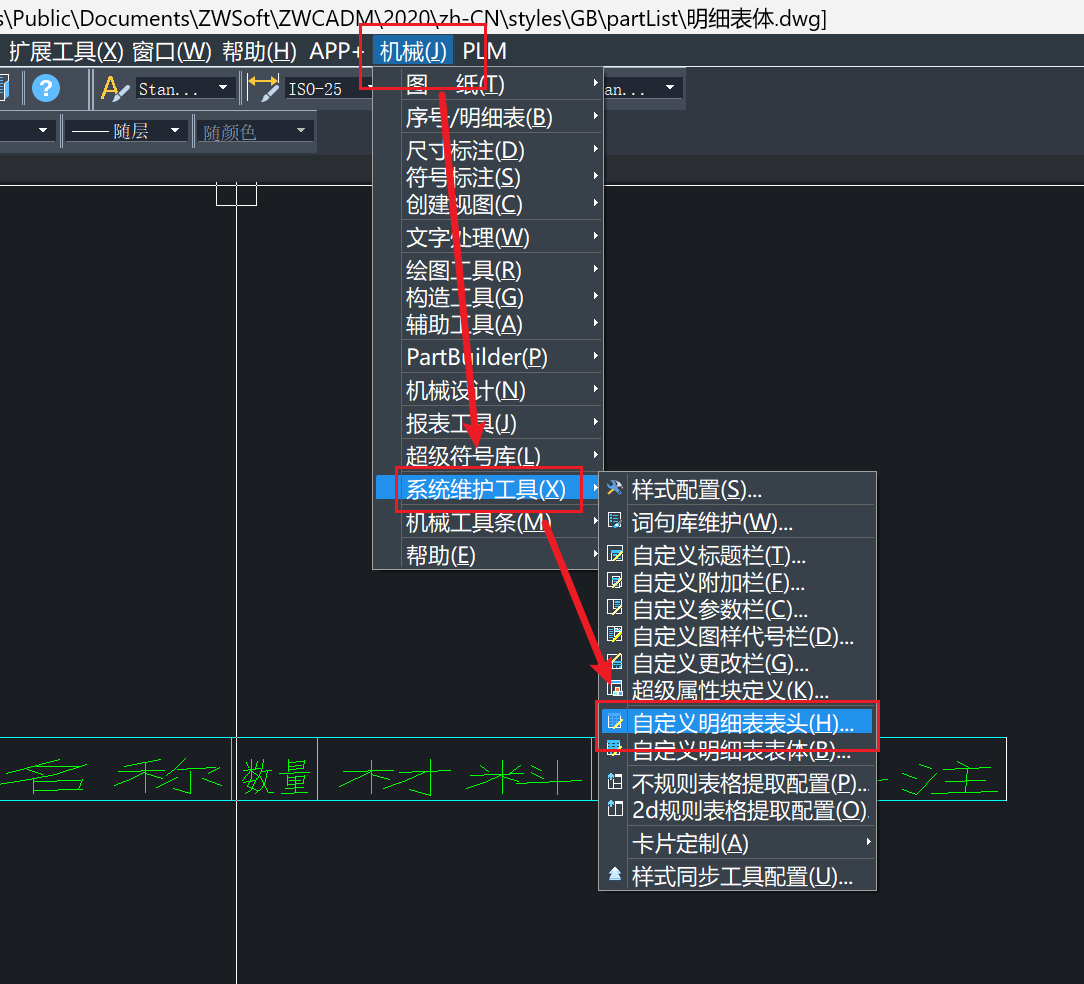

制作完成之后，需要将其制作成块，在 “ 机械 ” 选项卡中，选择 “ 系统维护工具 ” 选项，并选择 “ 自定义明细表表头 ” （如果是对已定义的明细表表头做修改，则不用重做成块，直接保存即可）

后续操作参考标题栏模板制作，基本一致

明细栏配置文件编制

表头、表体模板制作完成后，需要编制配置文件，操作方式与标题栏配置文件编制相仿，明细表表头与明细表表体共同对应一个配置文件，这个配置文件并不是自动生成的，需要手动创建，选择 default.xml 进行复制、粘贴即可，命名建议与标题栏表头文件名相对应

打开配置文件后，需要对相关的属性进行编制

在配置文件中，每一条以 “ Attribute ” 开头的文本都代表一条属性，这些属性需要与标题栏对应

新增属性只要将已有的 “ Attribute ” 复制、粘贴出来，修改其Name与Label即可，Name必须要等于 “ 属性块定义 ” 中的 “ 内部名称 ”，Label则要等于 “ 属性块定义 ” 中的 “ 显示名称 ”

确保表头、表体必要的属性都添加到配置文件中，并且Name和Label没有错误后保存配置文件即可

完成这一步后需要将制作好的明细栏与中望CAD绑定，这样就可以在中望CAD中通过图幅设置直接将明细栏创建出来了

与中望CAD绑定

绑定标题栏

标题栏制作完成后，还需要与中望CAD进行绑定，才能在中望CAD中通过图幅设置直接将自定义的标题栏创建出来

在 drwTBlock 的同级目录下找到 “ TitleStyles.xml ” 文件

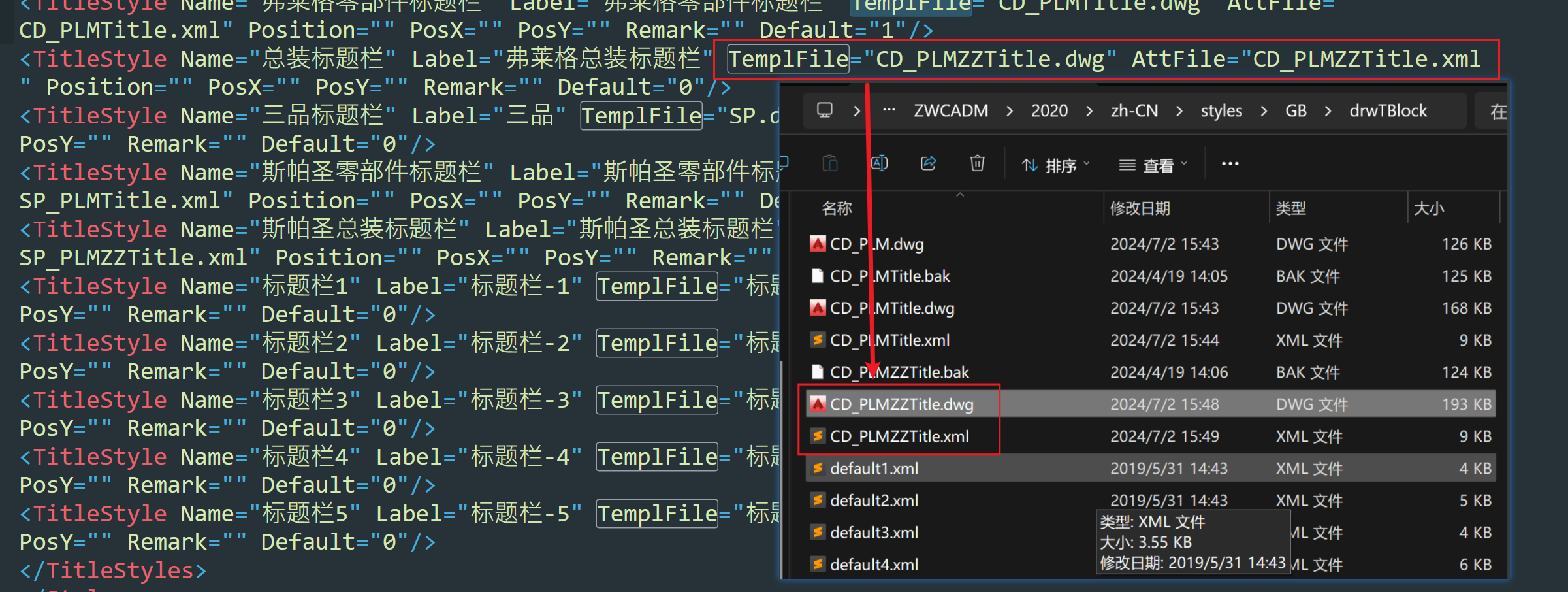

将其打开后，其中一条 “ TitleStyle ” 就代表一个标题栏，与配置文件编制相似，将已有的 “ TitleStyle ” 复制、粘贴，修改其 Name、Label、TemplFile、AttFile 即可

参数说明：

• Name 可以自定义

• Label 则是显示在中望CAD中的标题栏名称，可以自定义（在 TitleStyles.xml 中 Label 是啥，标题栏这里就叫啥）



• TemplFile 必须要与标题栏模板文件名称保持一致



• AttFile 必须要与标题栏配置文件名称保持一致



• Default 如果希望图幅设置时，默认选择某个标题栏，那么设置其Default为1，其他标题栏的Default为0即可

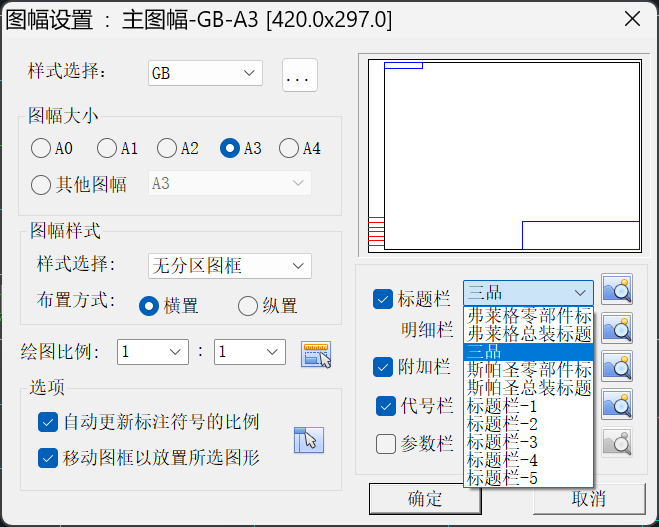

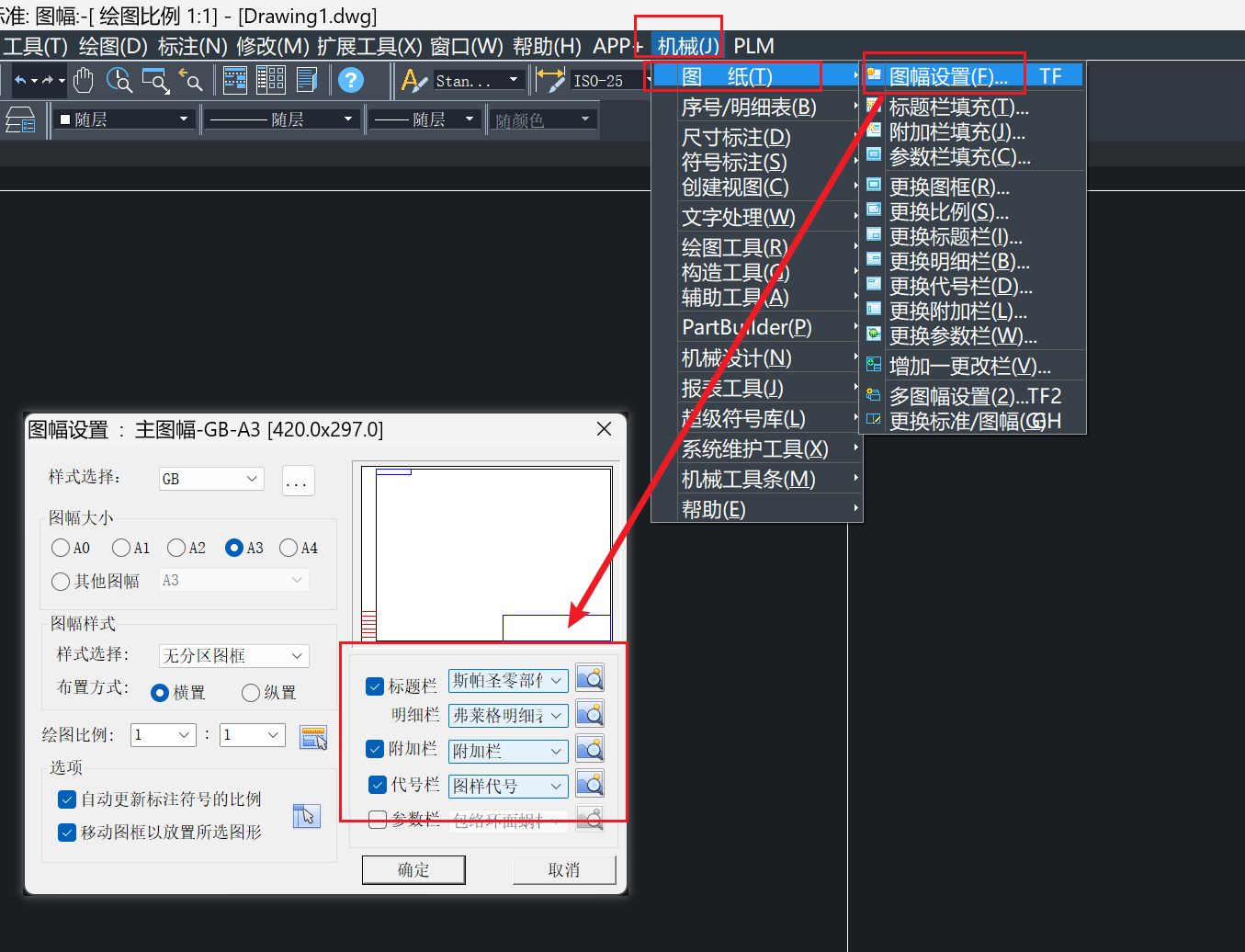

完成后保存即可，再次打开中望CAD便能够在 “ 图幅设置 ” 中选择到自定义的标题栏

绑定明细栏

明细栏制作完成后，还需要与中望CAD进行绑定，才能在中望CAD中通过图幅设置直接将自定义的明细栏创建出来

在 partList 的同级目录下找到 “ BomStyles.xml ” 文件，该文件设置方式与绑定标题栏相仿，此处不作介绍

完成后保存即可，再次打开中望CAD便能够在 “ 图幅设置 ” 中选择到自定义的明细栏

与系统绑定

前置要求

完成自定义标题栏、明细栏制作，并与中望CAD绑定，完成 中望CAD接口安装

创建出一个带标题栏与明细栏的文件（选择任意一个标题栏与明细栏即可）

使用 “ XH ” 命令标注序号，或选择 机械 → 序号/明细表 → 标注序号

标记出序号后，使用 “ MX ” 命令生成明细表，或选择 机械 → 序号/明细表 → 生成明细表

生成后样式如下，进行保存即可

属性映射

接下来在系统中进行属性映射配置，对于要从图纸中提取的属性，就需要进行映射

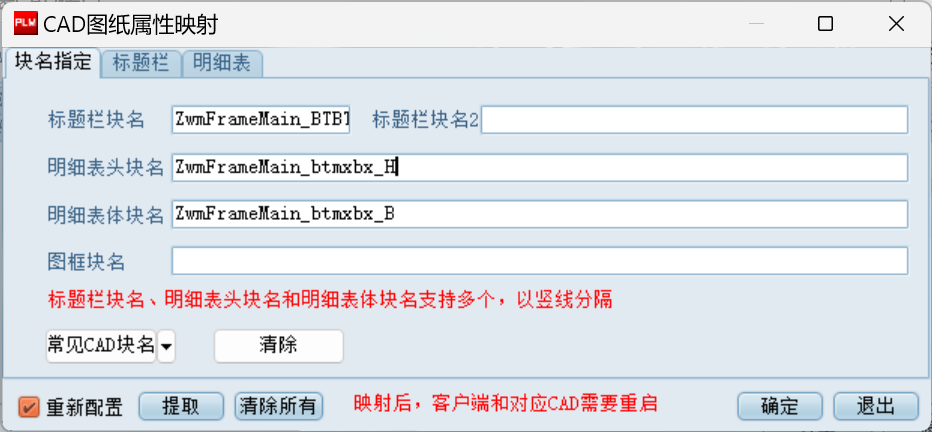

使用admin账号登录三品PLM系统，选择 系统设置 → CAD接口 → 可配置块 → 属性映射 → 重新配置

在常见CAD块名中选择 “ 中望CAD机械版 ”

标题栏块名、明细表头块名、表体块名，必须以ZwmFrameMain_开头，表头必须以_H结尾，表体则必须以_B结尾

标题栏块名

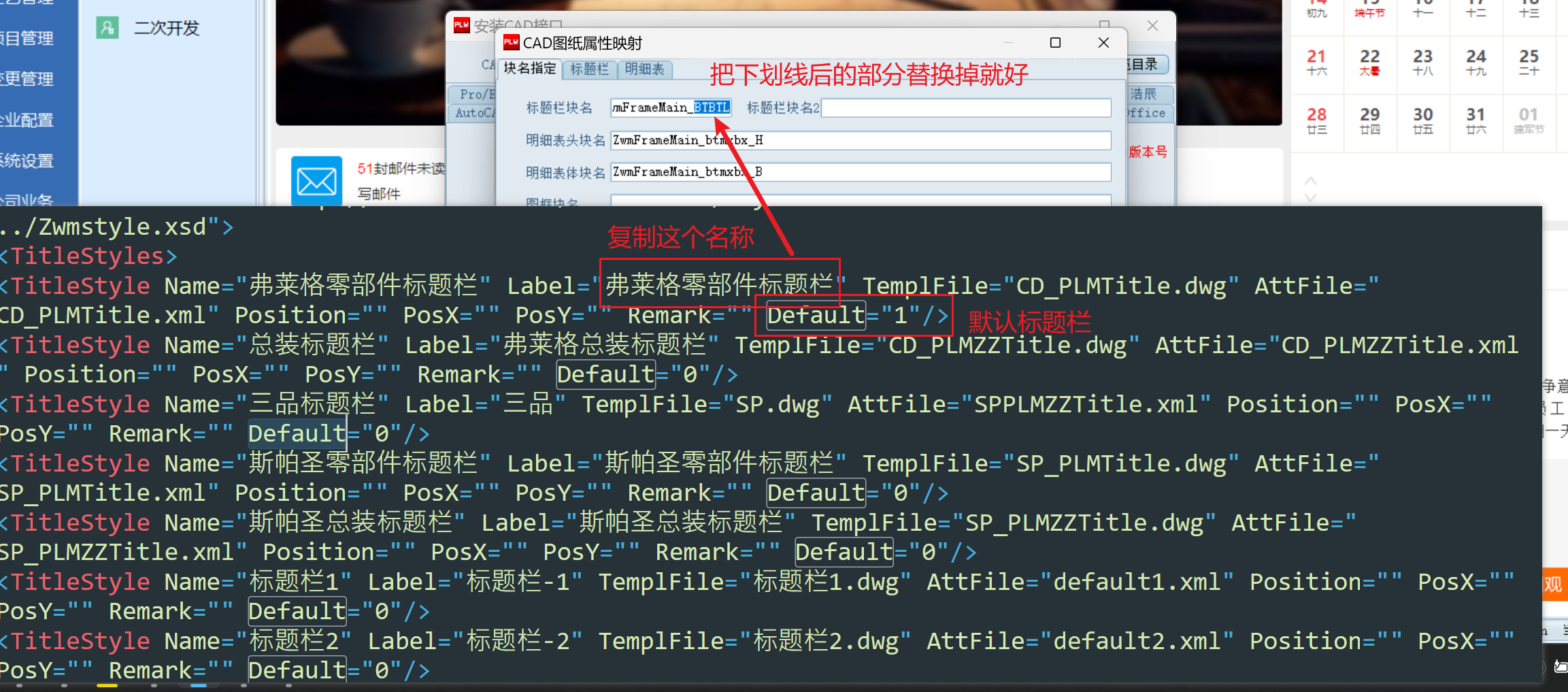

打开 “ TitleStyles.xml ” 文件，复制默认的标题栏标签，对 “ 属性映射 ” 窗口中的标题栏块名进行替换，只要替换掉下划线以后的部分即可

对于有多个标题栏的情况，配置方法不变，在 “ 标题栏块名2 ” 中写入即可

两个以上，需要在 “ 标题栏块名2 ” 中使用 “ | ” 分隔（把自定义的标题栏添加进去即可）

明细表块名

完成标题栏块名填写后，进行明细表块名填写，打开 “ BomStyles.xml ” 文件，复制默认的明细表标签，对 “ 属性映射 ” 窗口中的明细表块名进行替换

多个明细栏，其配置方式也是用 “ | ” 分隔（把自定义的标题栏添加进去即可）

提取

完成 “ 块名指定 ” 后点击提取，选择刚才创建的文件，能够将图框中的属性提取到系统内

最后为要提取的属性进行对应的设置，完成后点击保存即可

补充

可能会出现 填写CAD属性，中文显示成问号 的问题 ，那么是因为当前字体中不包含中文字符，可以使用 ST 命令，在 文字样式 中调整文字样式使用的字体

如果是后缀为 .shx 的CAD专用字体，那么可以勾选 大体字
