介绍
.dwg文件由AutoCAD打开，配置AutoCAD图纸模板，便于用户直接使用规范式的标题栏与明细表，并在编写明细表的时候能够直接从三品PLM系统中调用已存在的物料进行相应编辑，编辑完的图纸能够直接在PLM系统内自动生成BOM结构
前置要求
掌握AutoCAD绘图、块制作等基础操作
制作标题栏

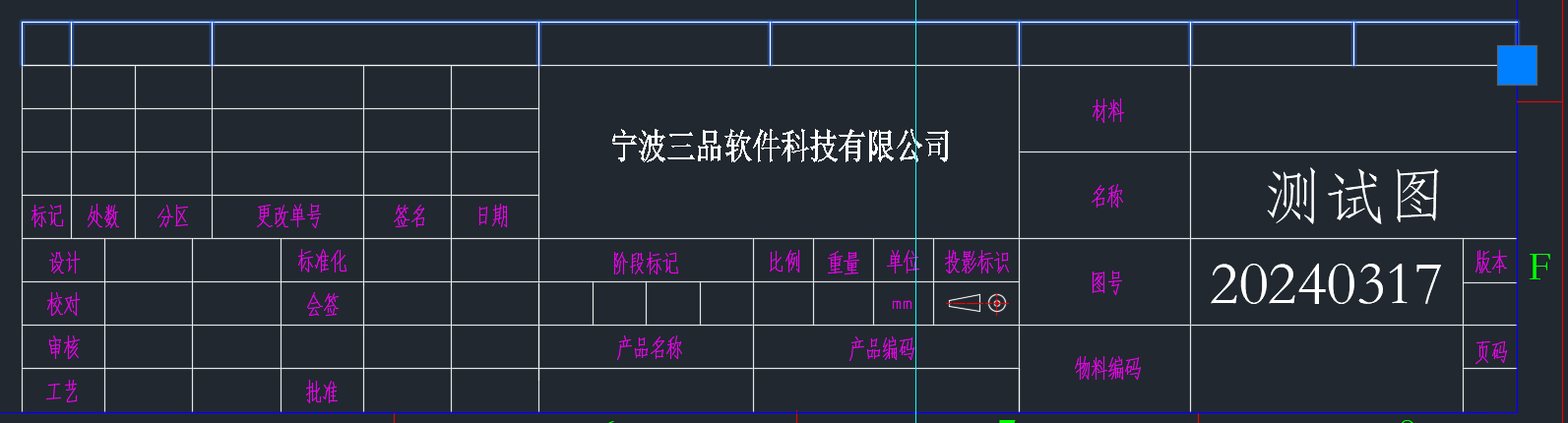

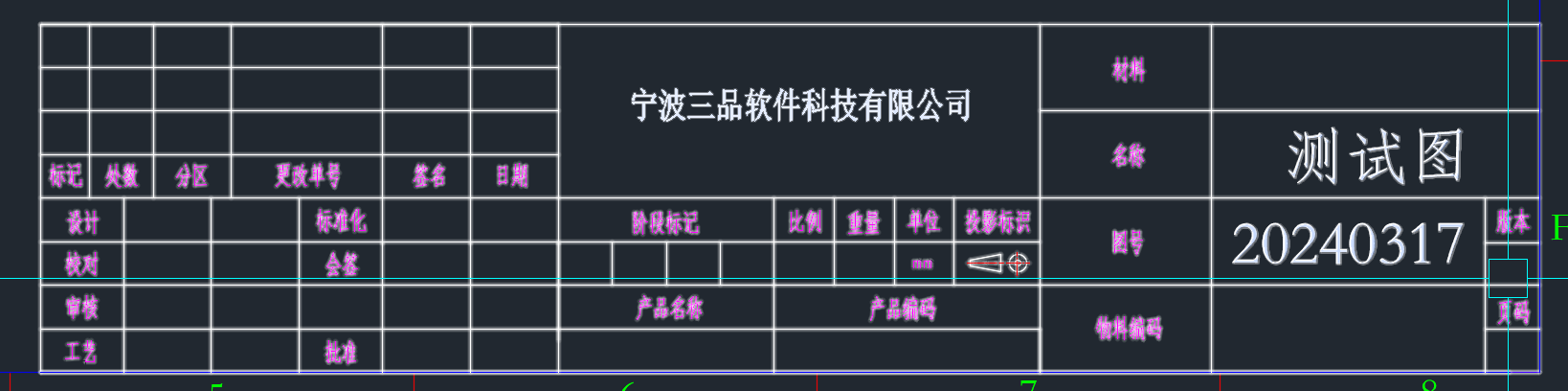

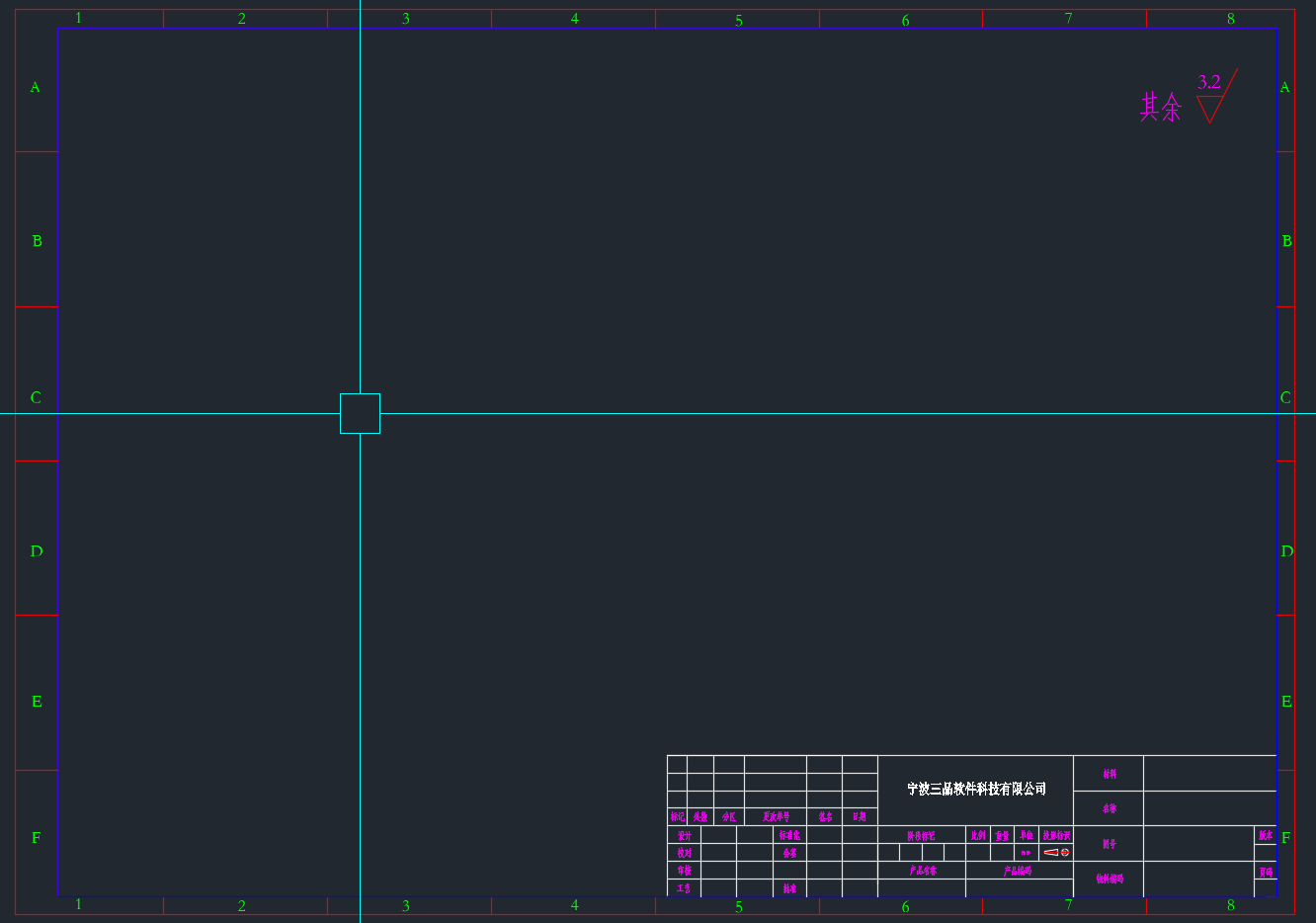

以AutoCAD2016为例，打开图纸如下所示

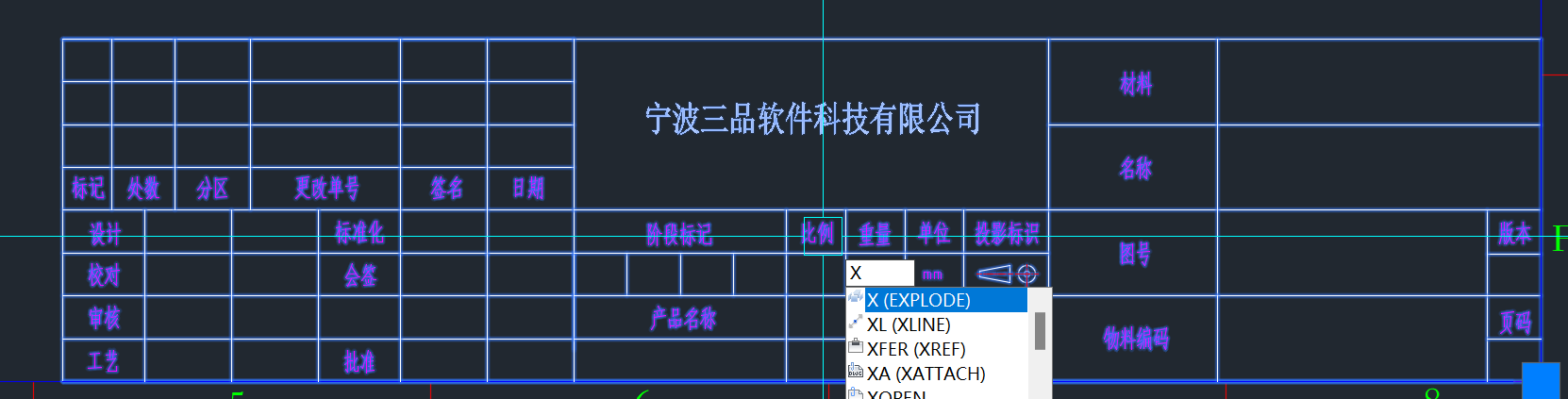

选中左下方标题栏，使用“x”命令将其打散
打散后，需要为标题栏各栏信息定义属性。
属性定义

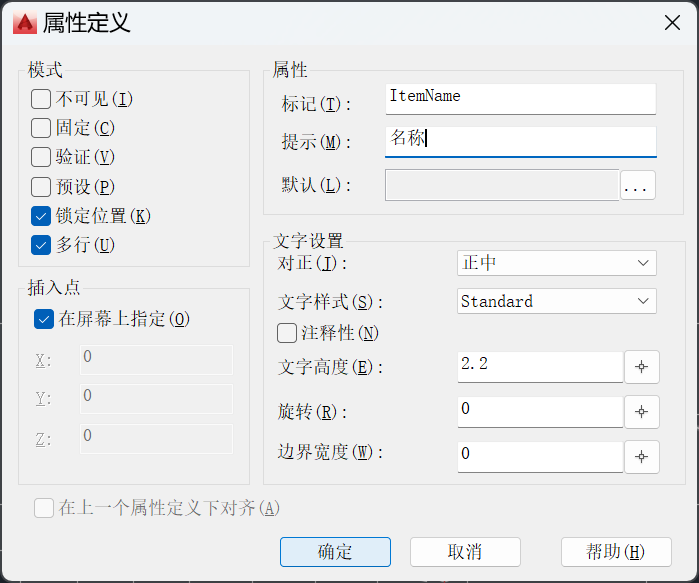

使用 attdef 命令定义属性（也可在绘图选项栏中选择块→定义属性）
属性定义分有两种情况：
- 系统填写 → 属性标记可自定义，对正方式为 布满
- 系统提取 → 属性标记必须与PLM系统中保持一致，勾选 模式 中的 多行，对正方式为 “ 正中 ”
系统填写即该属性无需用户填写，在使用PLM系统管理该图纸时，PLM系统会进行填写，如签名、日期等，这种情况类似于制作word、excel文档模板，属性标记可自定义，无需勾选 “ 多行 ”，设置对正方式为布满及相应的文字高度 即可
系统提取即该属性不由PLM系统进行填写，如名称、图号等，用户在制作图纸后进行填写，PLM系统会提取这些属性记录到系统中，故而需要 属性标记与PLM系统中保持一致，需 勾选 “ 多行 ”，设置对正方式为正中及相应的文字高度 即可
属性落点
不同的文字对正方式，其属性落点也不同
正中

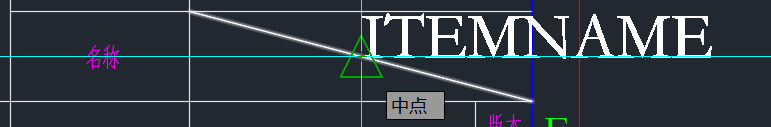

以 正中 为例，其落点应为填写栏的中心位置，为了方便选取到中心位置，可以先绘制一条辅助线，然后借助辅助线定位中心，定位后将辅助线删除即可。如图所示
布满

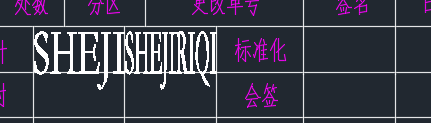

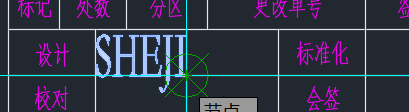

以 布满 为例，其落点需要选择填写栏的左下角与右下角。如图所示
系统填写
系统填写即该属性为PLM系统进行填写，如设计人员签名、设计日期等，用户在制作图纸后提交流程，在走流程时，系统会找到这些属性，将对应的信息填写到其中。属性名称可以自行定义，但必须得与流程模板中的 属性名称 一致
属性定义中，文字的对正方式必须为 布满
系统提取
系统提取即该属性不由PLM系统进行填写，如名称、图号等，用户在制作图纸后进行填写，PLM系统会提取这些属性记录到系统中，故而需要 属性标记与PLM系统中保持一致
在PLM系统中查询对象属性

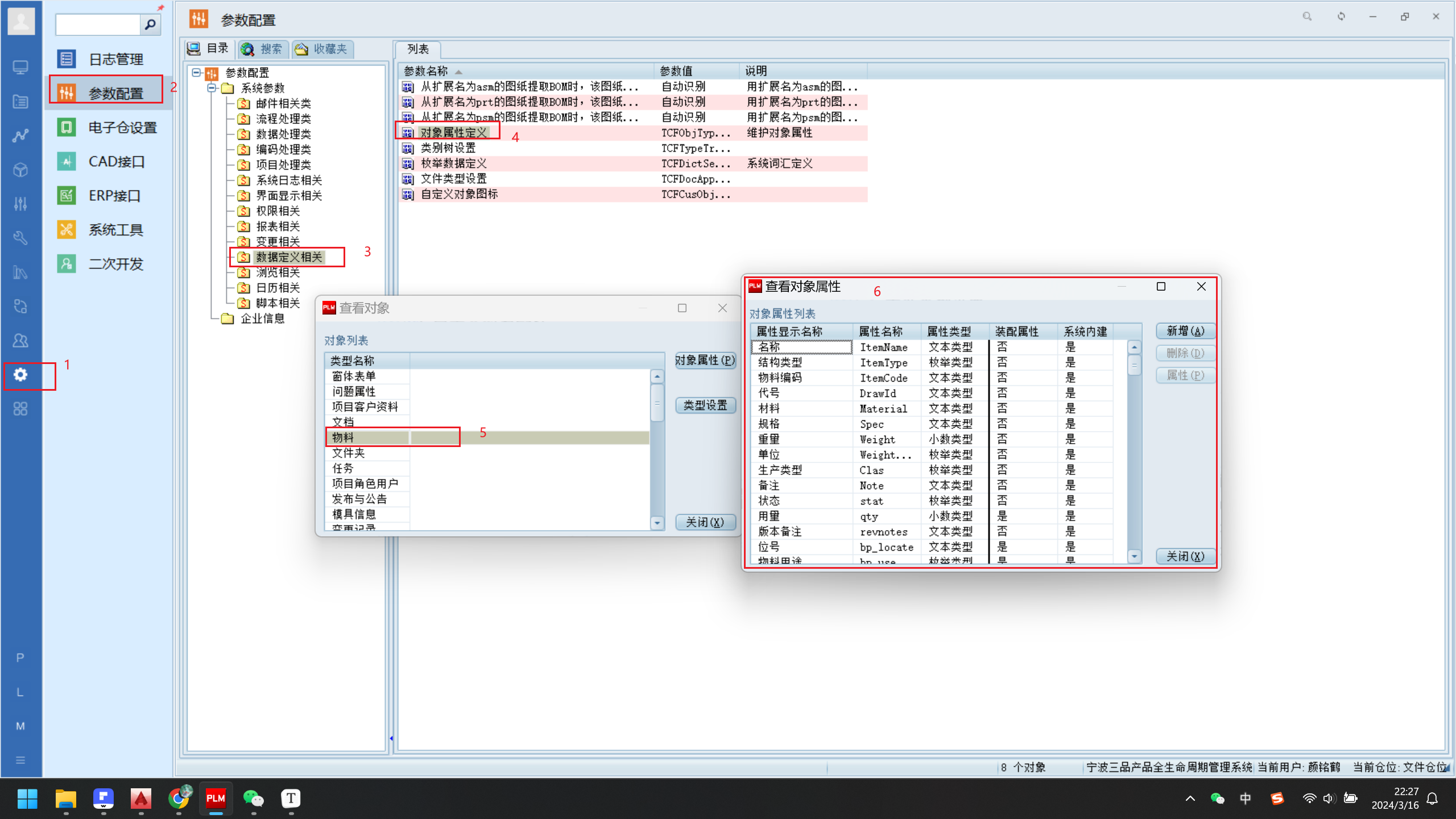

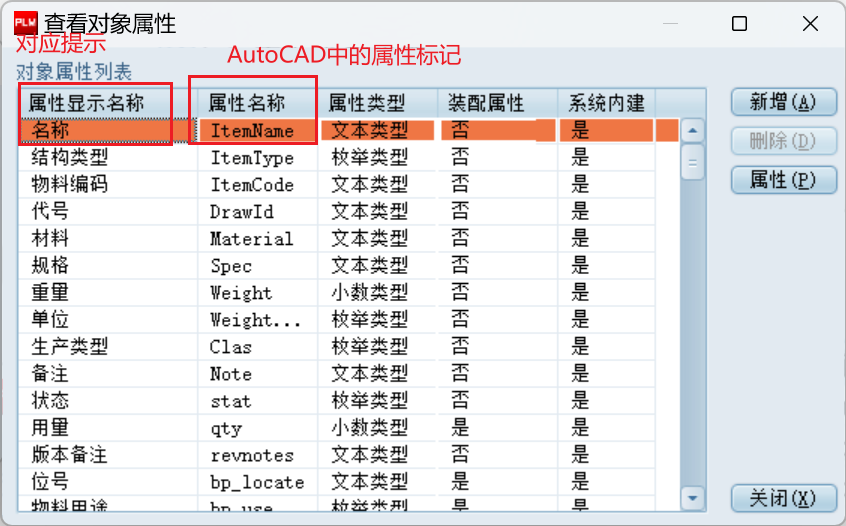

在 ==系统设置 → 参数配置 → 系统参数 → 数据定义相关 → 对象属性定义 → 物料== 中查询，如图所示

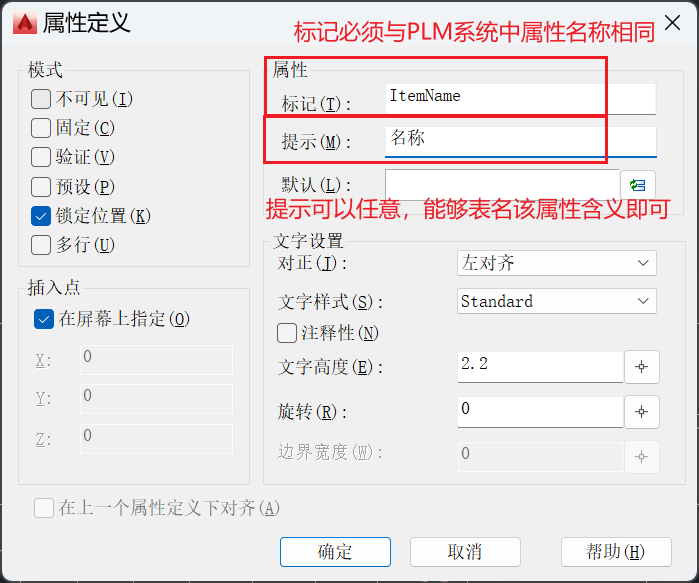

属性标记必须与PLM系统中保持一致（可忽略大小写），以“名称”为例，属性标记必须为英文必须填写为ItemName，提示可为中文可填写为名称，如图所示
Notice：图号在PLM系统中名为代号
PLM系统对象属性中无相应属性

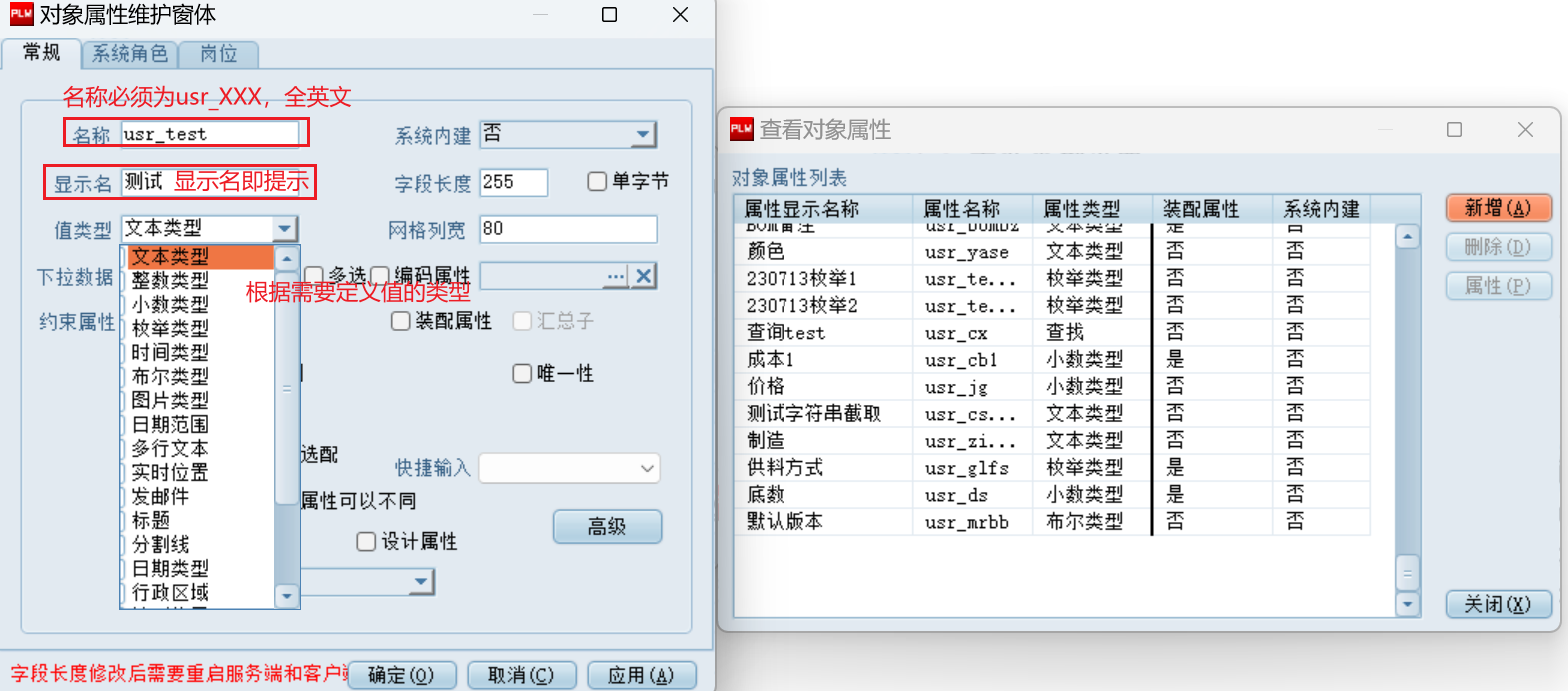

若该属性在PLM系统的对象属性中不存在，则可在PLM系统中进行新增，在 查看对象属性 页中点击新增，命名格式为：“usr_XXX"，名称必须为英文
编辑完成后点击确定即可，这样一个自定义的属性就被添加到PLM系统中了
块制作

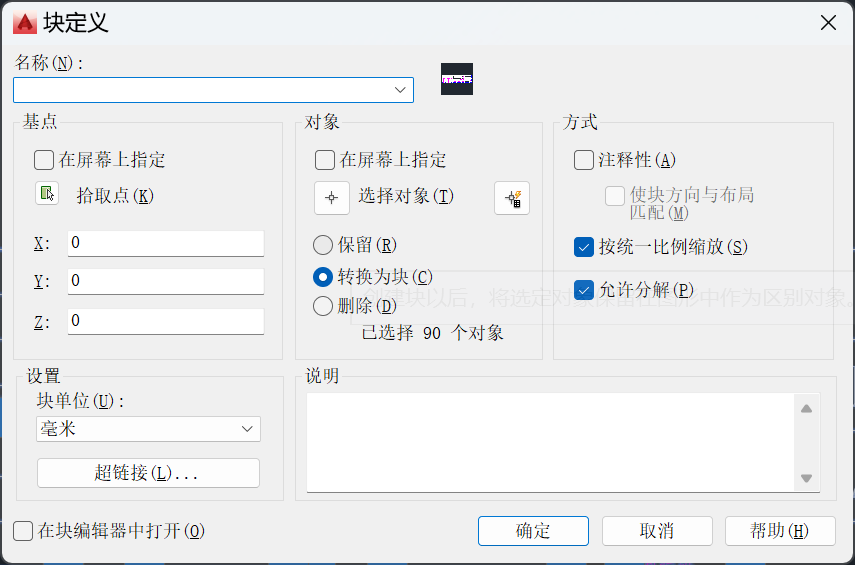

使用“block”命令制作块

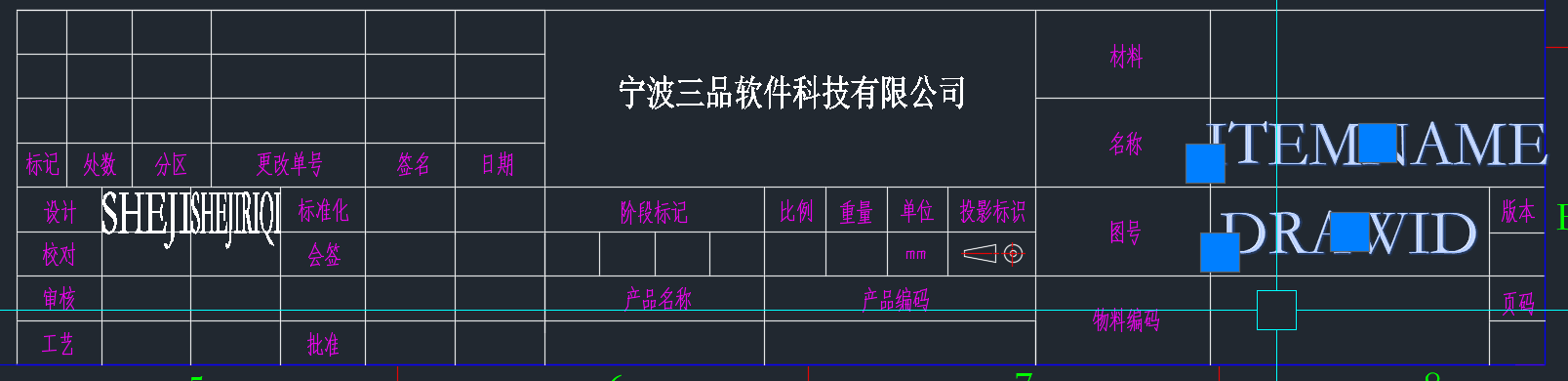

为了方便用户使用以及更好的与PLM系统集成，标题栏制作完成后，不要直接选取整个标题栏制作成块，需按照用户填写顺序先后选择属性，然后再选取整个标题栏制作成块（选取整个标题栏制作成块，将导致属性随机排列，不便于用户进行填写）
通常填写顺序为 名称 → 图号 → 物料编码 → 材料，先后选择这些属性后选取整个标题栏制作成块即可

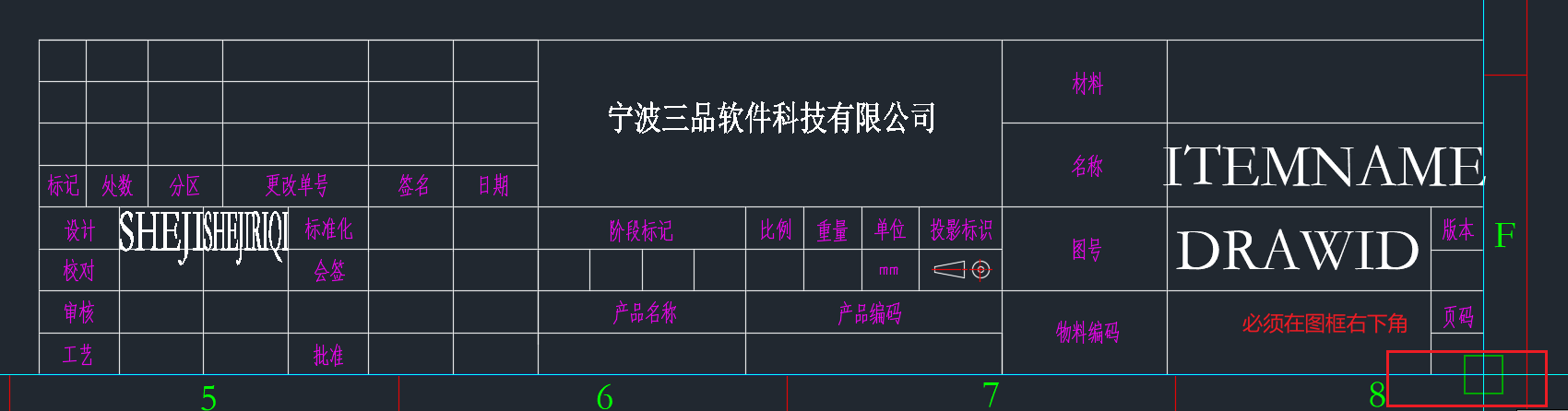

块名需要遵循标准，==命名必须为“SPCADTITLE”，拾取点必须选择在图框右下角==
点击确定即可对属性编辑，用户可手动填写属性值，如图所示

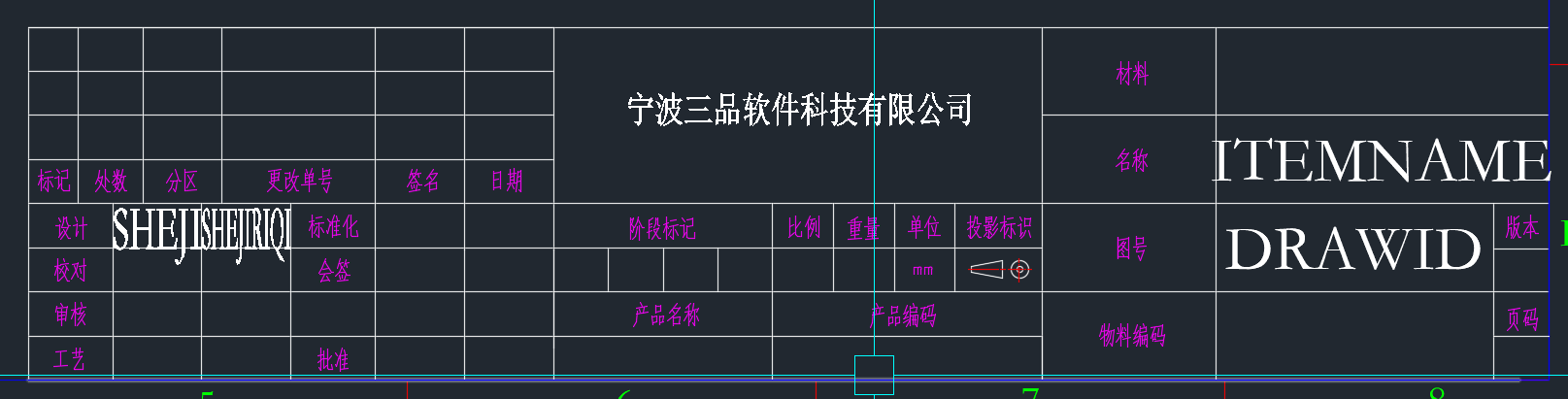

如此，完成标题栏制作
明细栏制作
明细栏的制作需要定义两个块，分别是：==明细块“SPCADBOM”和参数块“SPCADPARAM”==，块名称不可更改
明细块SPCADBOM制作
绘制明细块，从左往右先后填入：序号、图号、名称、材料、规格、用量、重量、备注等属性
| 序号 | 图号 | 名称 | 材料 | 规格 | 用量 | 重量 | 备注 |
|---|---|---|---|---|---|---|---|
| PI_INCEALSEQ | drawid | itemname | material | spec | qty | weight | note |

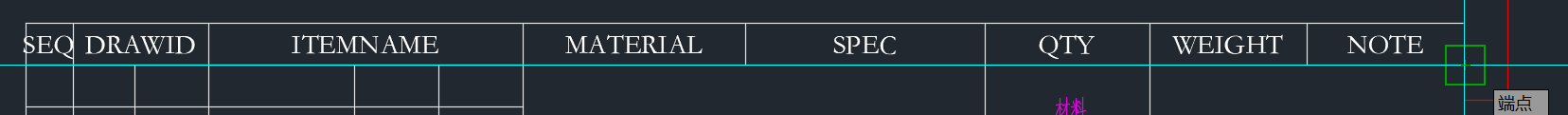

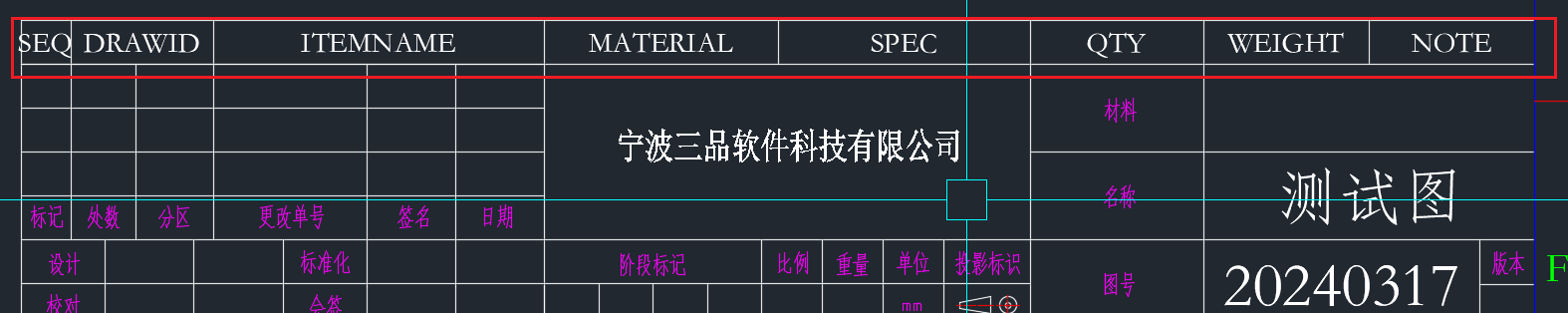

如图所示

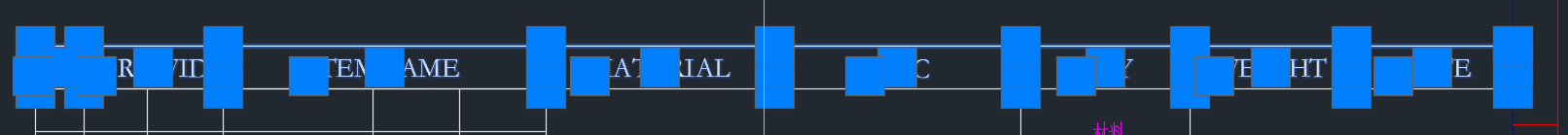

选取明细栏使用“block”命令制作明细块

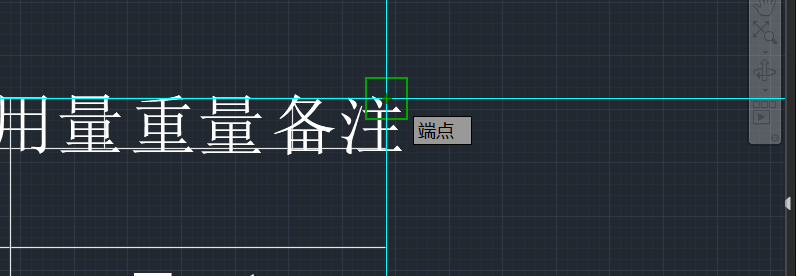

==其名称必须设置为“SPCADBOM”，拾取点必须为右下角==，如图所示

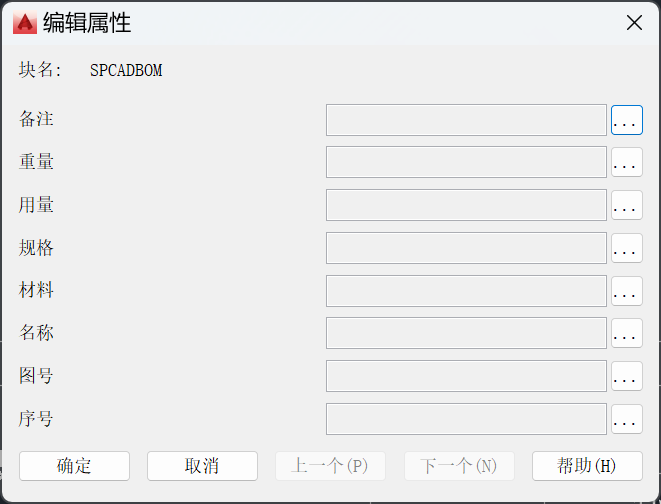

点击确定，进入编辑属性对话框，框内所有属性必须为空（默认为空），如图所示
直接点击确定即可

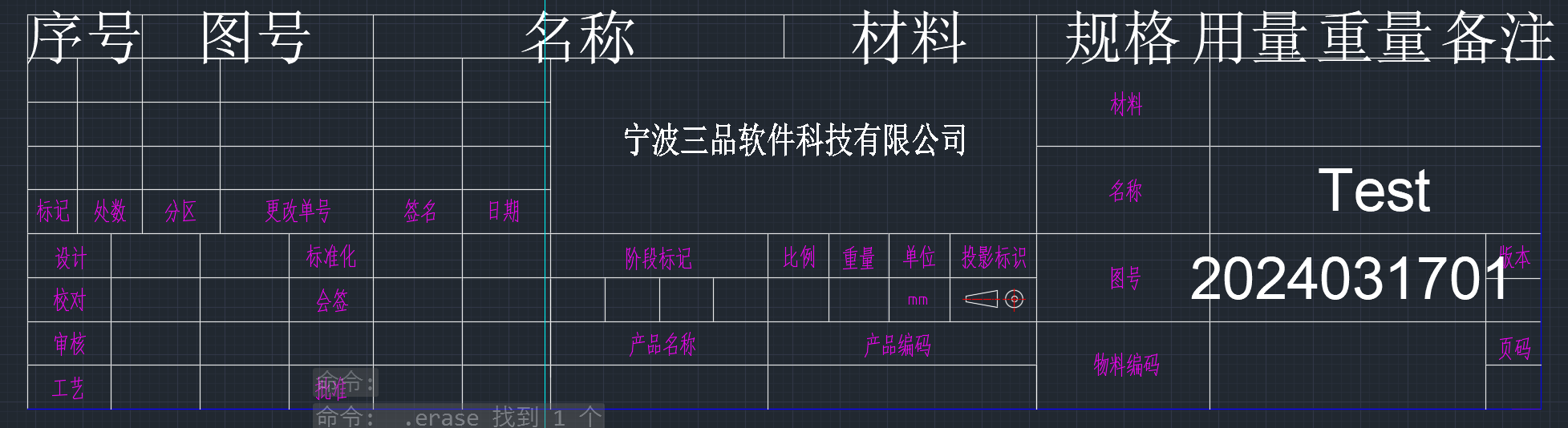

最后，在工作区选择明细块，使用“delet”将其删除
删除后

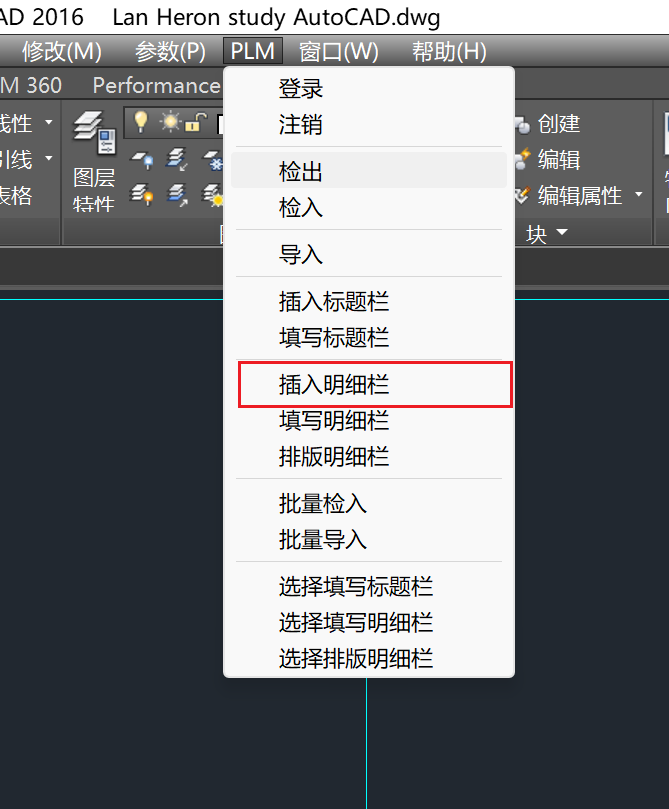

在菜单栏PLM选项中选择“插入明细栏”
这样，一个明细块就会在标题栏上方显示出来，会自动显示在标题栏重合的右上角位置，无需调整位置
参数块SPCADPARAM制作
使用“attdef”命令定义属性，属性名为：“SPROWPERBARPARAM”，含义为“栏数”
为该属性勾选“不可见”、“多行”，选择对正方式为“正中”
点击确定后选择位置在明细栏上方即可，如图所示
接下来==使用“block”命令制作块，块名必须是“SPCADPARAM”==，拾取点选择明细栏的右上角即可
选择对象框选“SPROWPERBARPARAM”属性即可（选择后敲击空格表示确定）
点击确定，不输入属性值，点击确定，“SPROWPERBARPARAM”属性即被隐藏
参数记录
SPCADTITLE标题栏
| 材料 | 名称 | 代号（图号） | 物料编码 |
|---|---|---|---|
| material | itemname | drawid | itemcode |
SPCADBOM明细栏
| 序号 | 图号 | 名称 | 材料 | 规格 | 用量 | 重量 | 备注 |
|---|---|---|---|---|---|---|---|
| PI_INCEALSEQ | drawid | itemname | material | spec | qty | weight | note |
SPCADPARAM参数块
| 栏数 |
|---|
| SPROWPERBARPARAM |
与系统绑定
前置要求
完成自定义标题栏、明细栏制作，无需像 中望CAD图纸模板 那样绘制出一个带标题栏与明细栏的文件，直接用图纸模板即可
接下来在系统中进行属性映射配置，对于要从图纸中提取的属性，就需要进行映射
使用admin账号登录三品PLM系统，选择 系统设置 → CAD接口 → 可配置块 → 属性映射 → 重新配置
无需选择常见CAD块名，在标题栏块名上输入SPCADTITLE，明细表头块名上输入SPCADPARAM，明细表体块名上输入SPCADBOM即可
提取
完成块名设置后，点击提取，选择带明细表的图纸模板即可
能够将图框中的属性提取到系统内
最后为要提取的属性进行对应的设置，完成后点击保存即可
补充
可能会出现 填写CAD属性，中文显示成问号 的问题 ，那么是因为当前字体中不包含中文字符，可以使用 ST 命令，在 文字样式 中调整文字样式使用的字体
如果是后缀为 .shx 的CAD专用字体，那么可以勾选 大体字
