介绍
完成了 Creo工程图模板制作 后，能够得到我们需要的 绘图模板 ，使用 绘图模板 才能够将三维模型中维护的属性信息引用到工程图图面上，才能够在系统中走流程签字的时候将签名写入到图面上（我们的系统实际上==只能去识别根据 绘图模板 创建出的工程图==）
根据 工程图模板 制作方式的不同，使用也分为两种不同的方式
维护三维模型属性

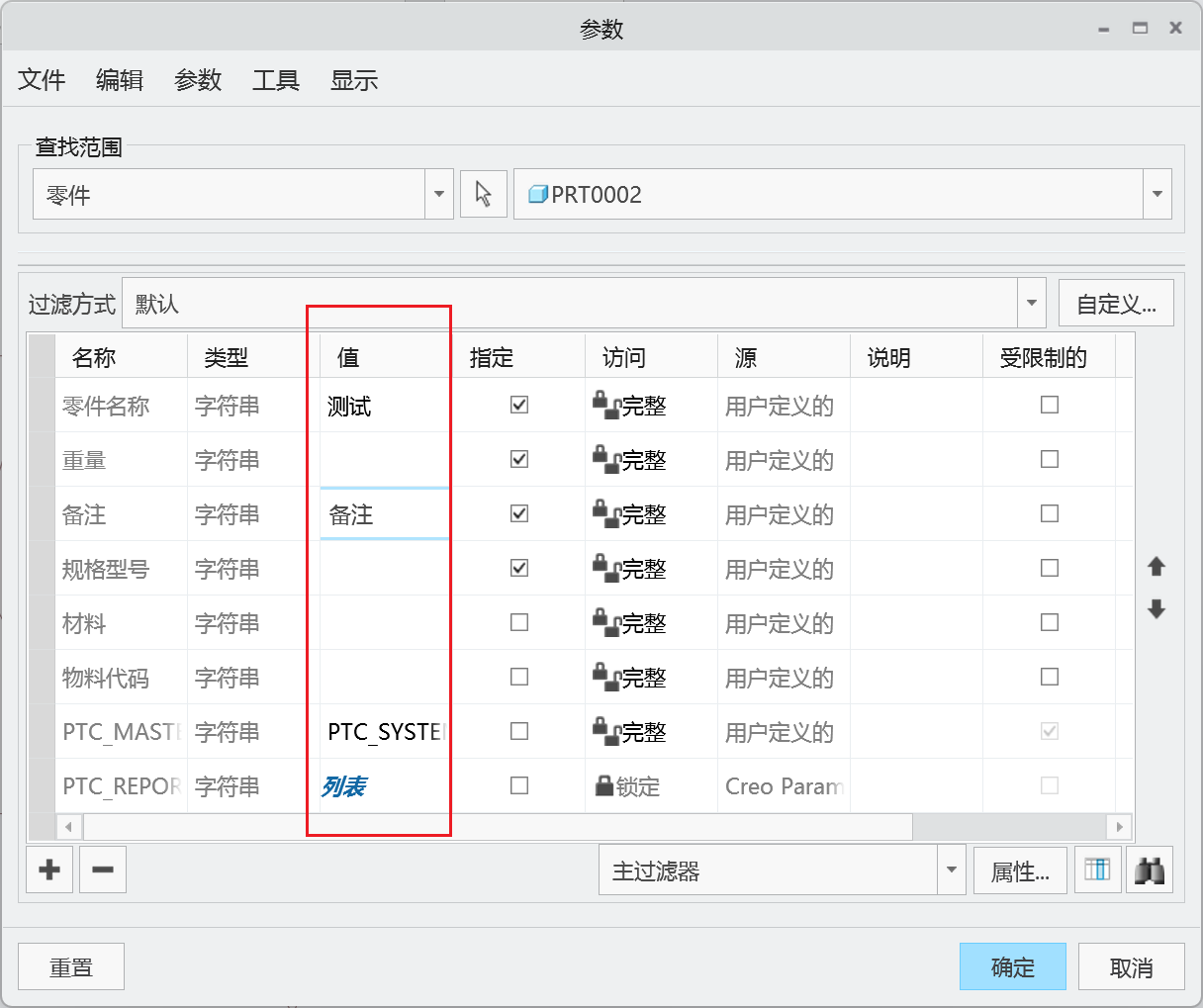

在 工具 选项卡中选择 参数 可以对当前文件的属性进行维护，
在值中填写这个属性要维护的信息即可
保留格式模板
保留格式模板 需要使用到 格式模板、绘图模板

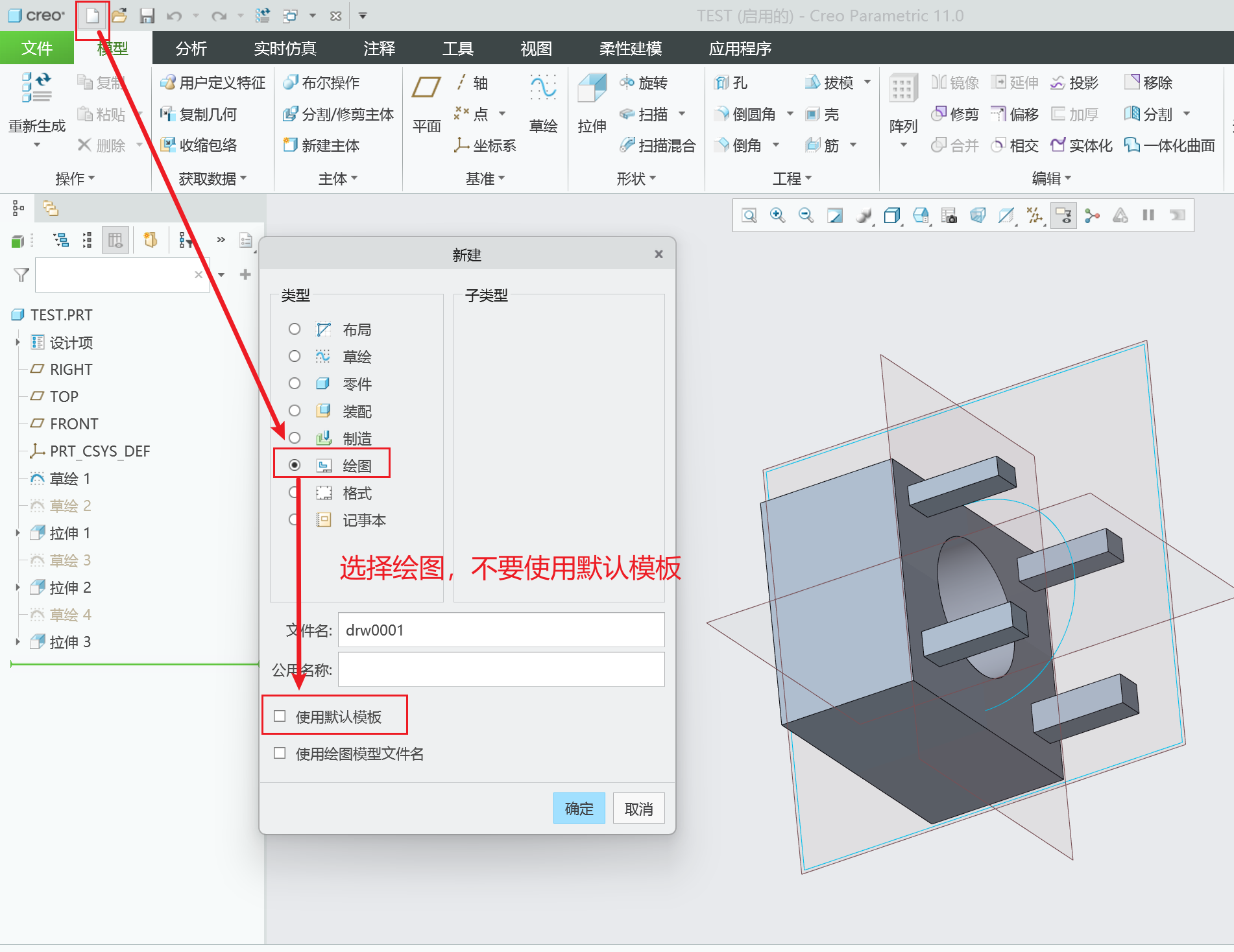

当需要为三维模型生成工程图时，在 Creo 中选择 新建 按钮

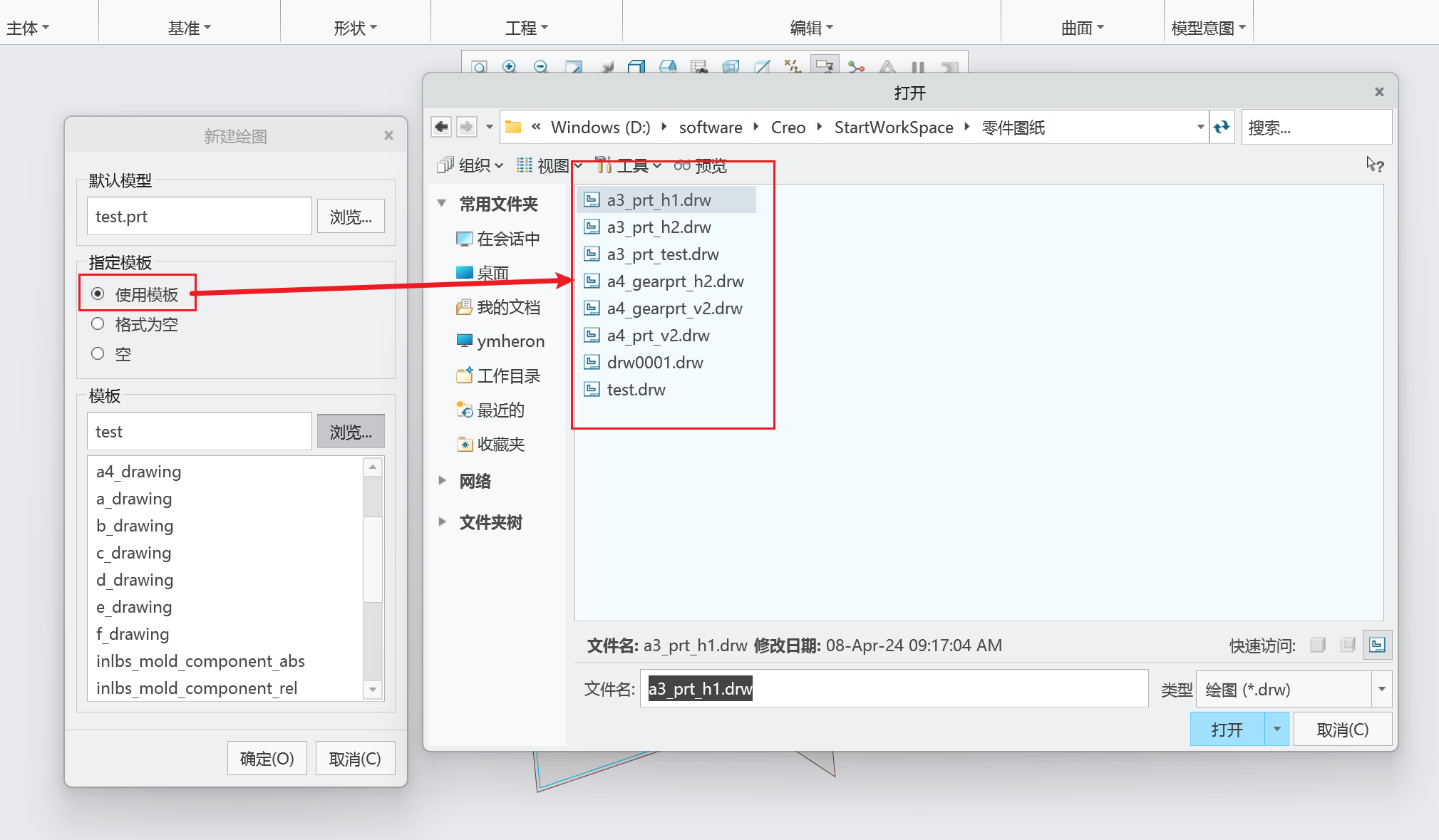

选择 使用模板，去引用我们保存下来的 绘图模板

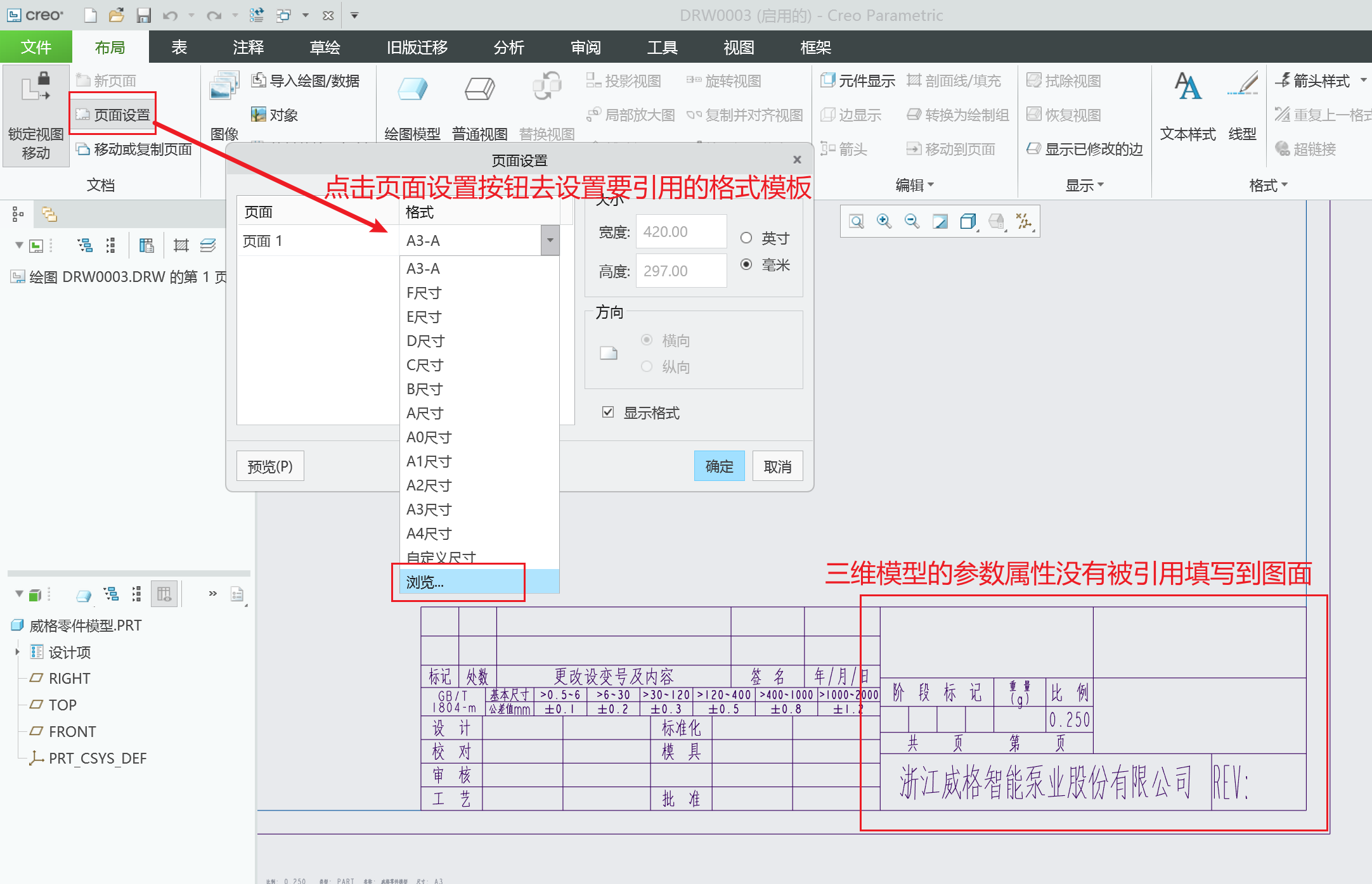

创建后，工程图上是没有记录三维模型中参数属性的信息的，需要在 布局 选项卡中选择 页面设置 按钮，在页面设置窗体中设置格式

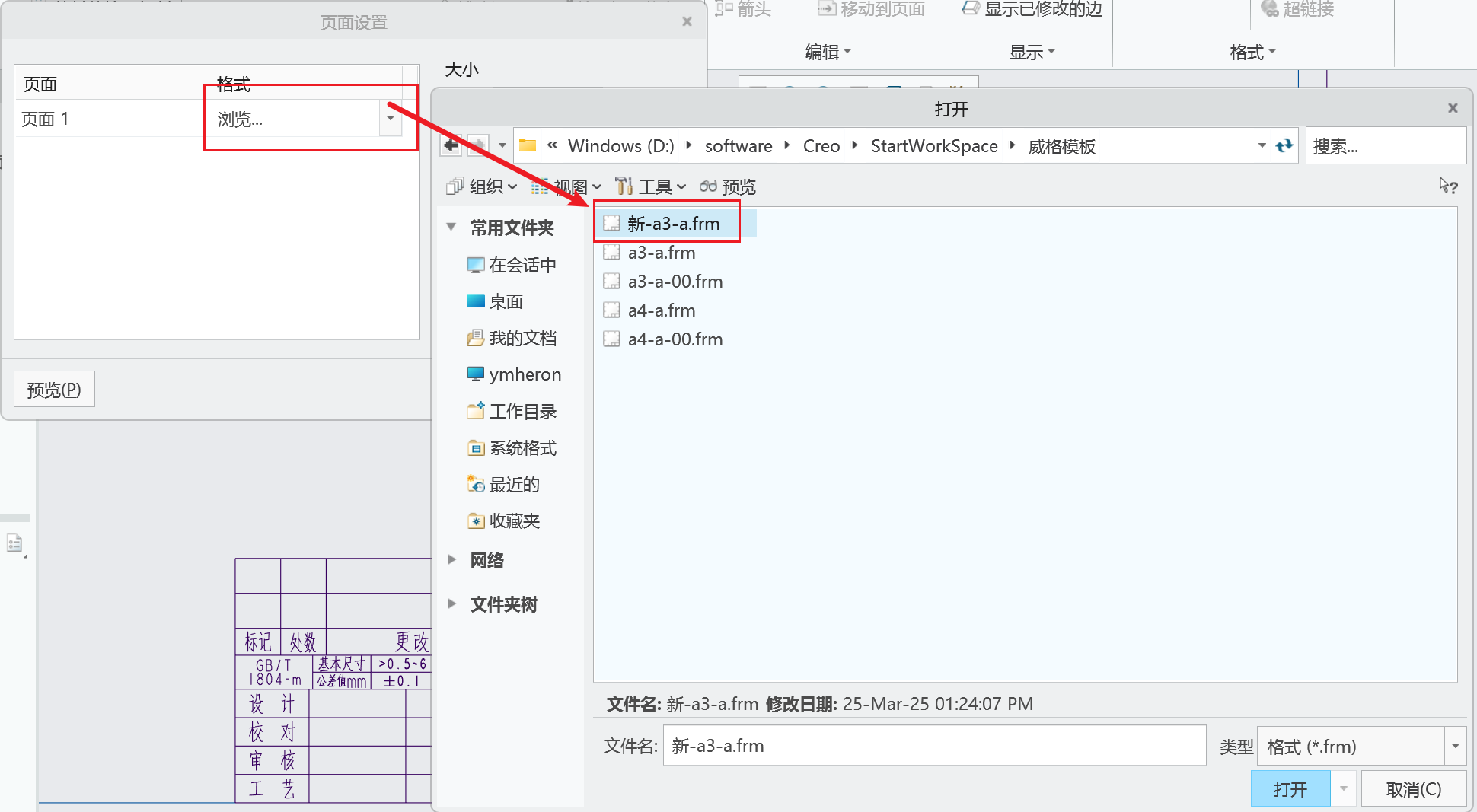

选择 浏览 去引用自定义好的 格式模板
保留全部格式表

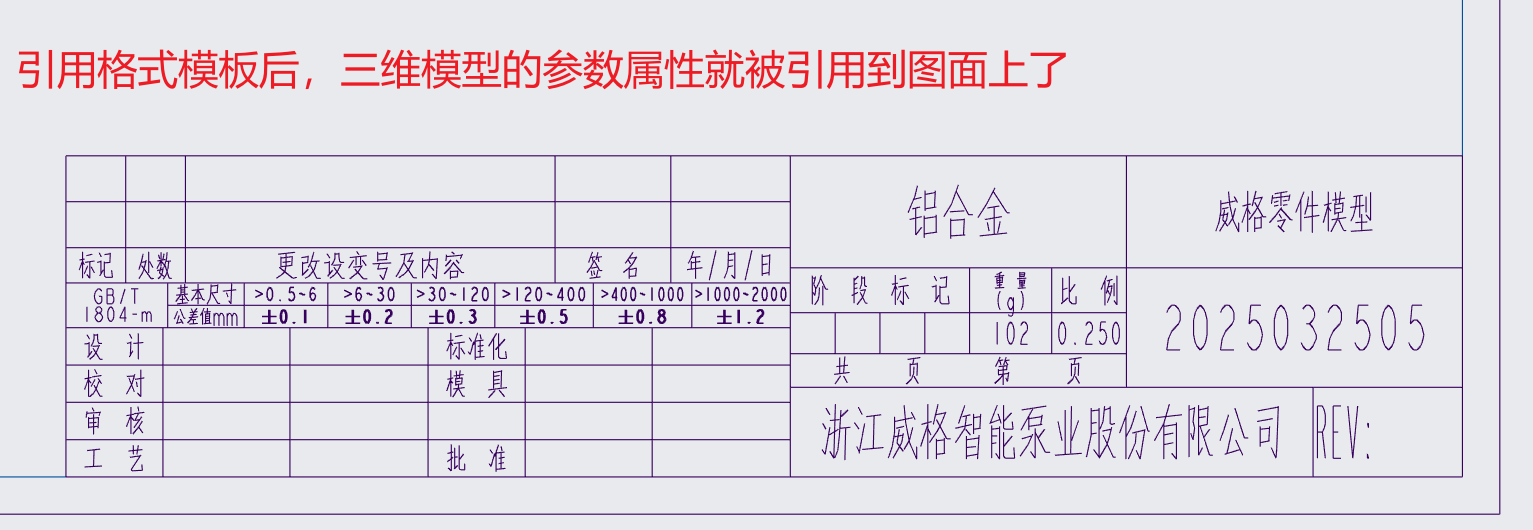

引用格式模板后，三维模型的参数属性就被引用到图面上了
整合绘图与格式模板
整合绘图与格式模板 只会使用到 绘图模板
当需要为三维模型生成工程图时，在 Creo 中选择 新建 按钮
选择 使用模板，去引用我们保存下来的 绘图模板
Creo 会自动将三维模型上的参数属性填写到工程图图面上
补充
签名方案
Creo 只能使用 手写体签名 ，其弊端在于所有需要签名、查看签名的用户都需要在电脑上安装手写体字体文件

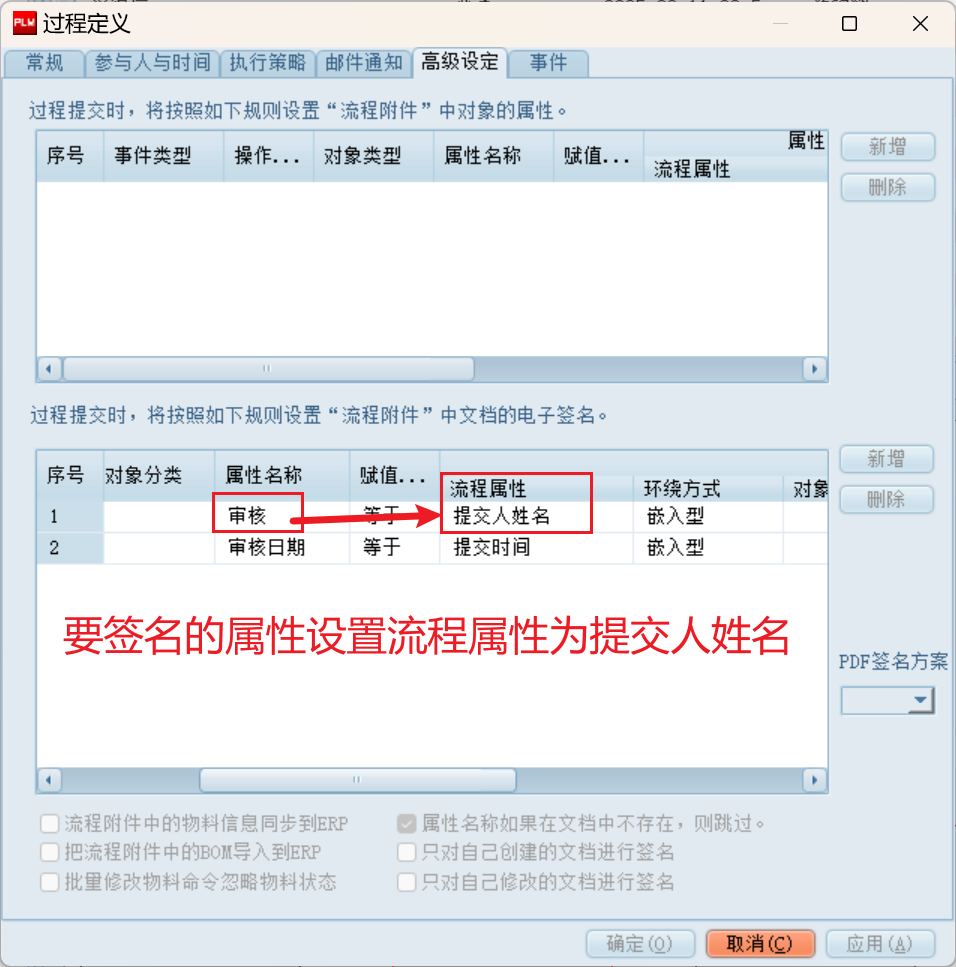

如果不想这么麻烦，可以在 文档审批流程模板 中对过程的 设定操作 要签名的属性设置流程属性为提交人姓名（签上去的其实就是文字，不是签章）
