介绍

在三品PLM当中 BOM 以 DBOM 即设计BOM为主，在三品PLM当中搭建BOM分有四种方式

  1. 直接搭建
  2. 编辑明细表搭建
  3. 图纸生成BOM
  4. 从Excel导入BOM

直接搭建（不推荐）

直接搭建指的是在产品工作区或者标准物料库通过直接 创建 或 借用 的方式对物料搭建出相应的BOM结构

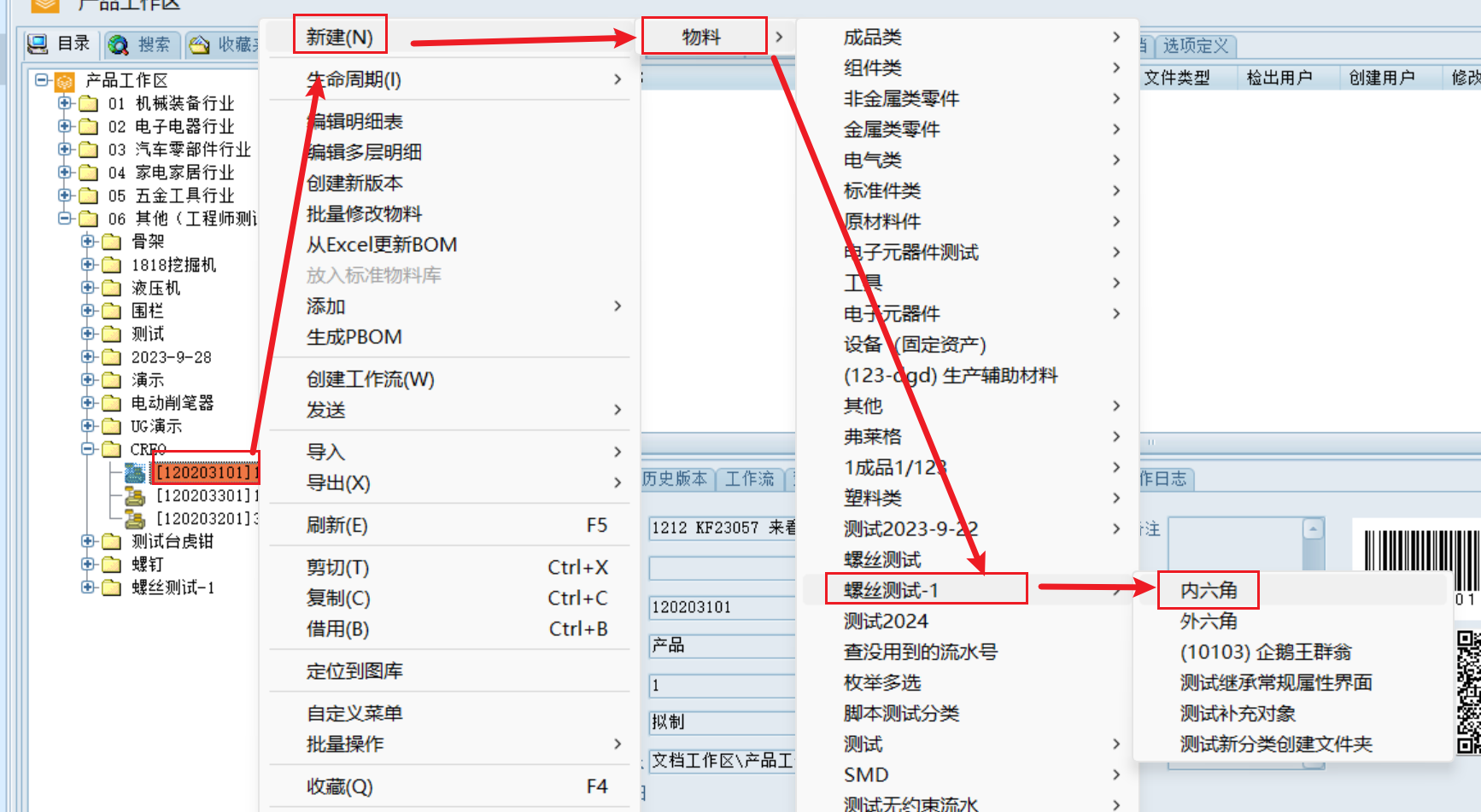

选择父物料对其右键，直接选择 新建，创建出对应的子物料

image-20240828190402747

==注意：直接在物料下新建子物料，该子物料不会将原件置于对应的分类文件夹之下==，通过 把零部件放入标准物料库 操作可以将其归纳到对应分类文件夹中

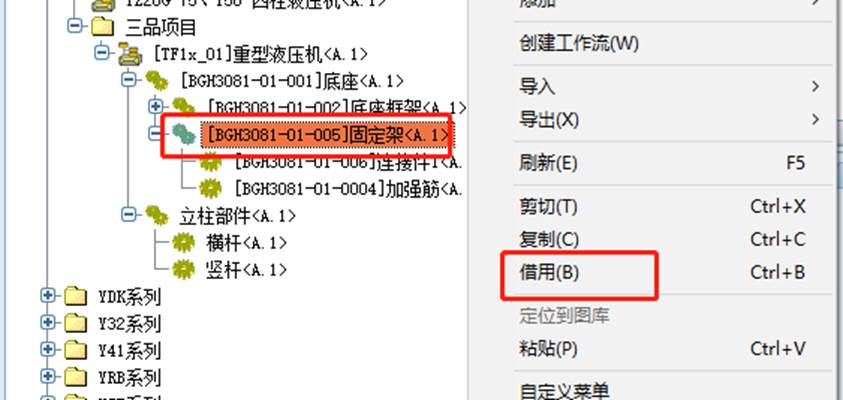

如果子物料已经存在于系统当中，可以对子物料进行 借用

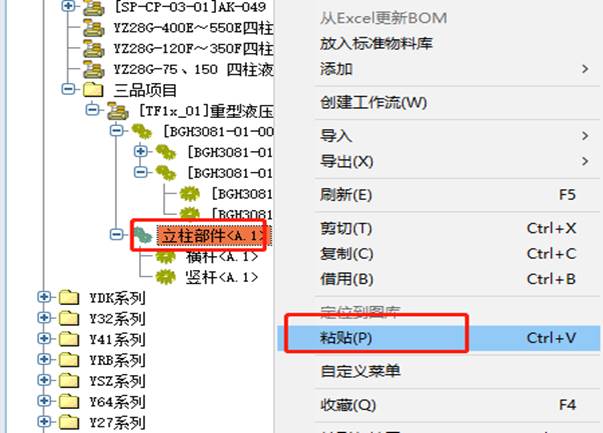

然后对父物料右键，选择 粘贴 即可


目标物料下将生成被借用物料的借用件


编辑明细表搭建

编辑明细表搭建指的是在产品工作区或者标准物料库通过 编辑明细表 的方式对物料搭建出相应的BOM结构

选择父物料对其右键，直接选择 编辑明细表

image-20240829134039977

在 编辑明细表 界面可以编辑当前物料的所有子物料

  1. 新建/插入

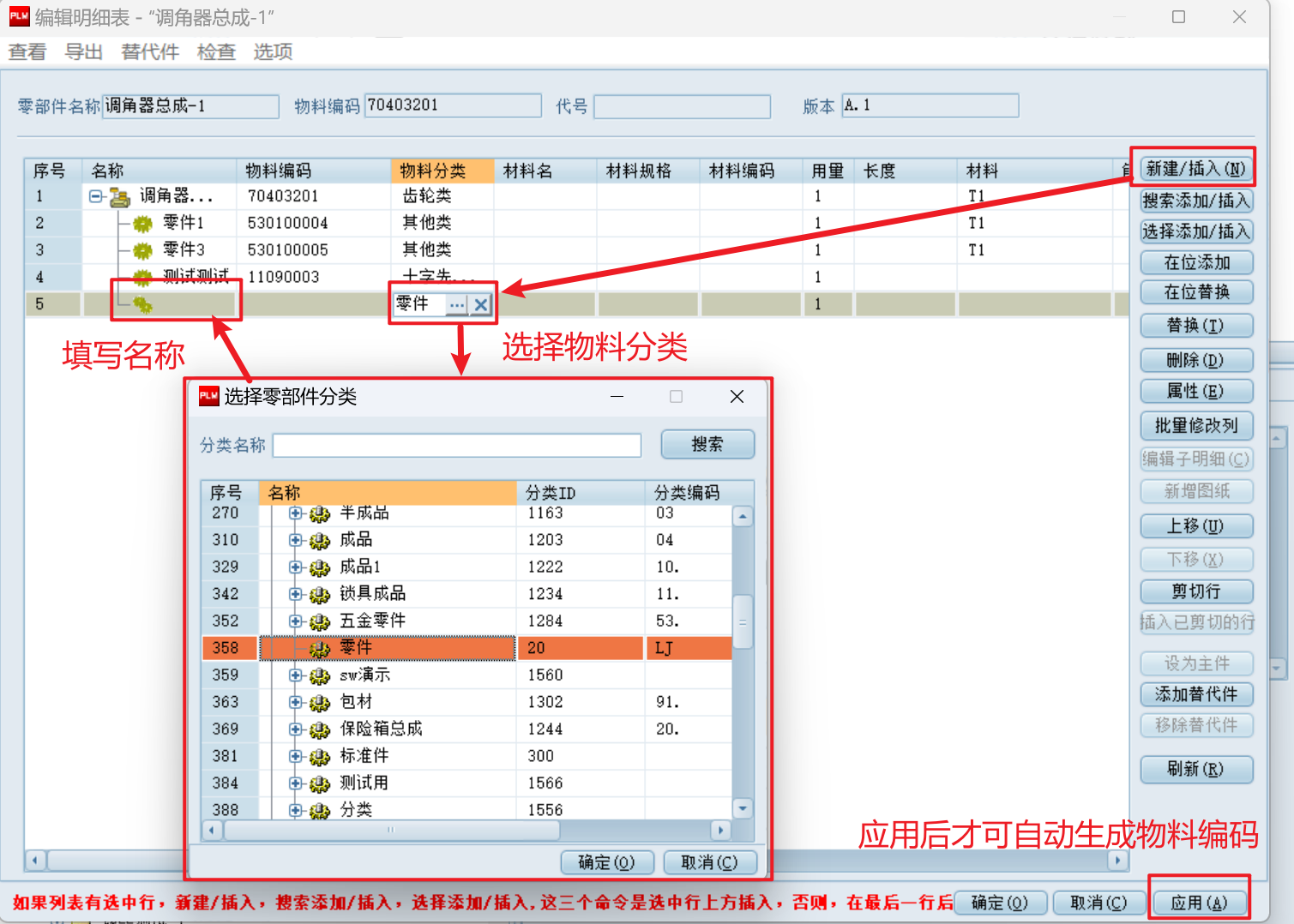

    1. 直接在当前物料下新建子物料，需要指定该物料的分类，并在该行内填写相关属性

      image-20241121154059903

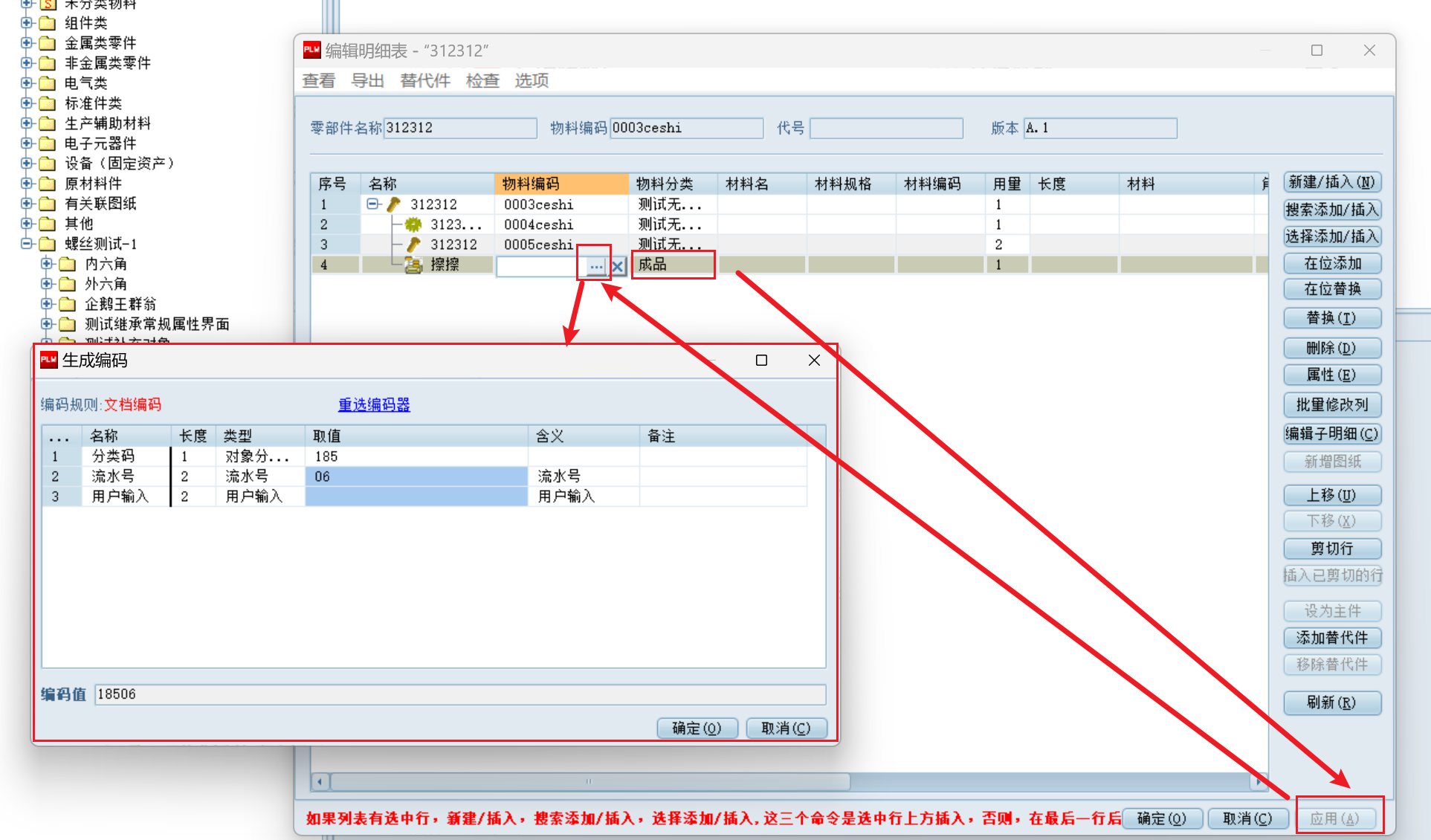

    2. 物料编码在设置了物料分类后点击应用，再点击物料编码填写栏右侧的三个点才能自动生成

      image-20240829140448269

  2. 搜索添加/插入

    1. 通过搜索找到已有的物料，将其添加进来

      image-20240829141344937

  3. 选择添加/插入

    1. 在各个区域中寻找物料，将其添加进来

      image-20240829141519758

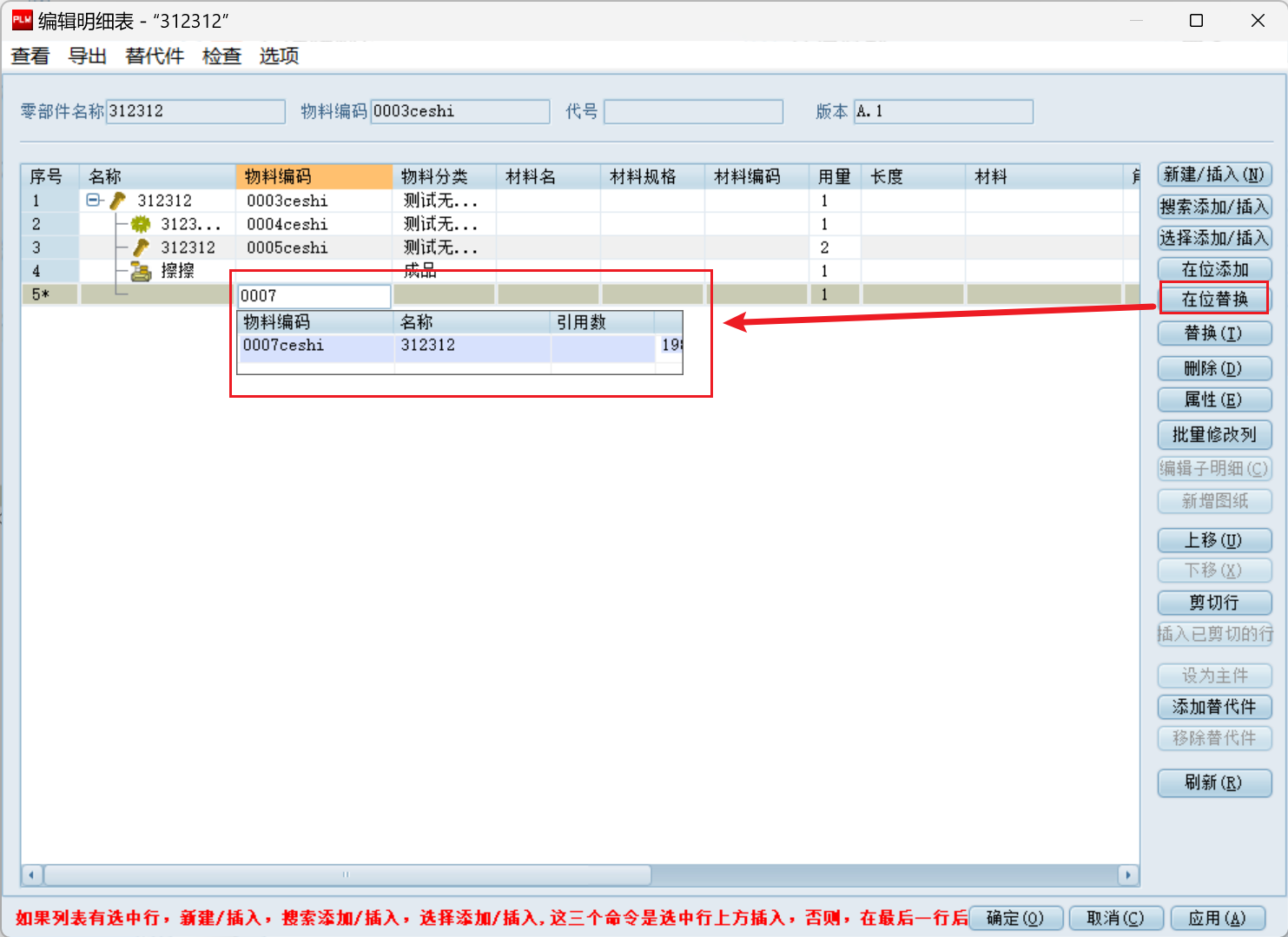

  4. 在位添加

    1. 知道物料编码的话，可以直接输入物料编码完成添加

      image-20240829141641844

  5. 在位替换

    1. 直接将原有的子物料替换掉，输入要替换的新物料的编码完成添加

      image-20240829141812316

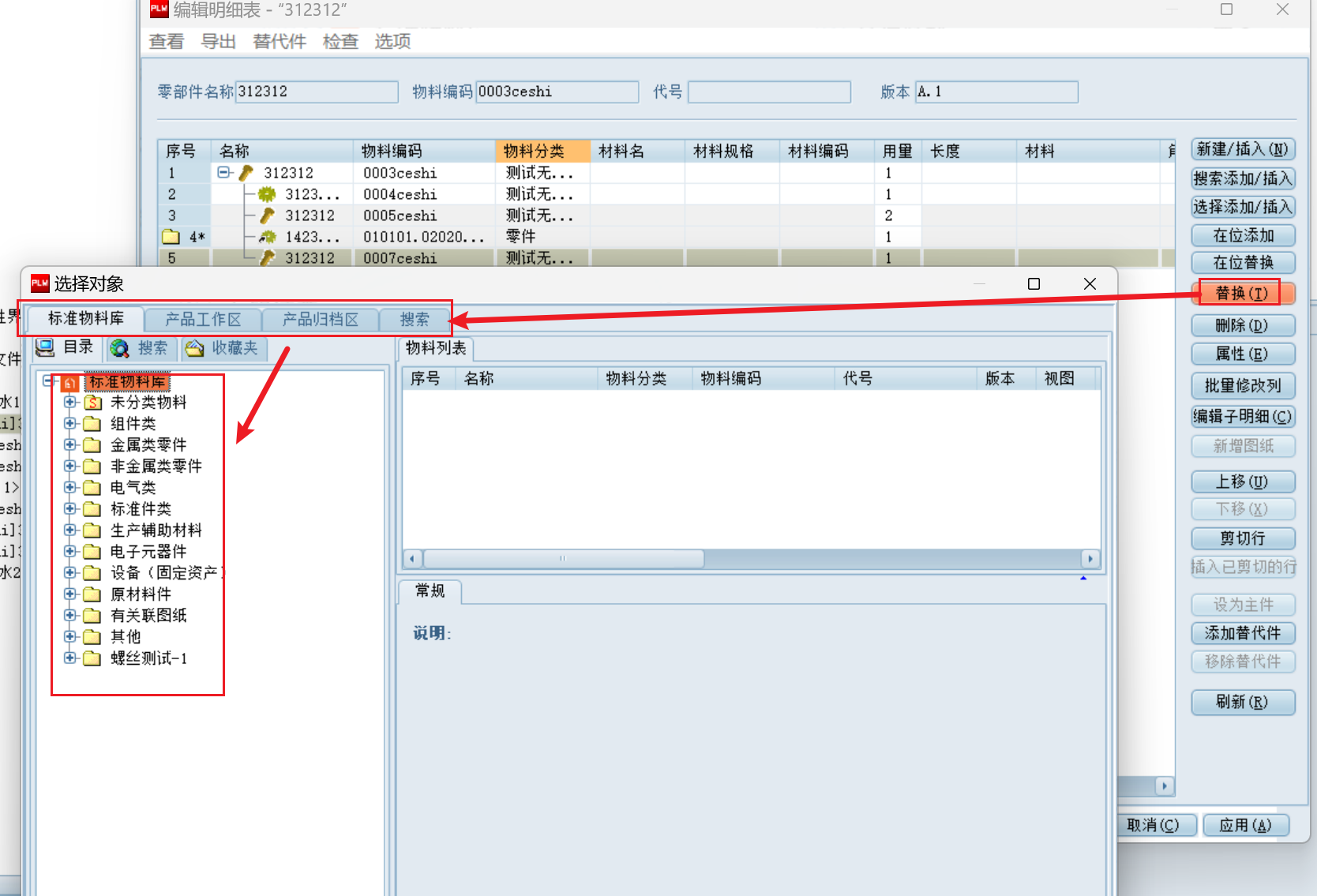

  6. 替换

    1. 在各个区域中寻找物料，将其作为新物料替换掉旧物料

      image-20240829141910009

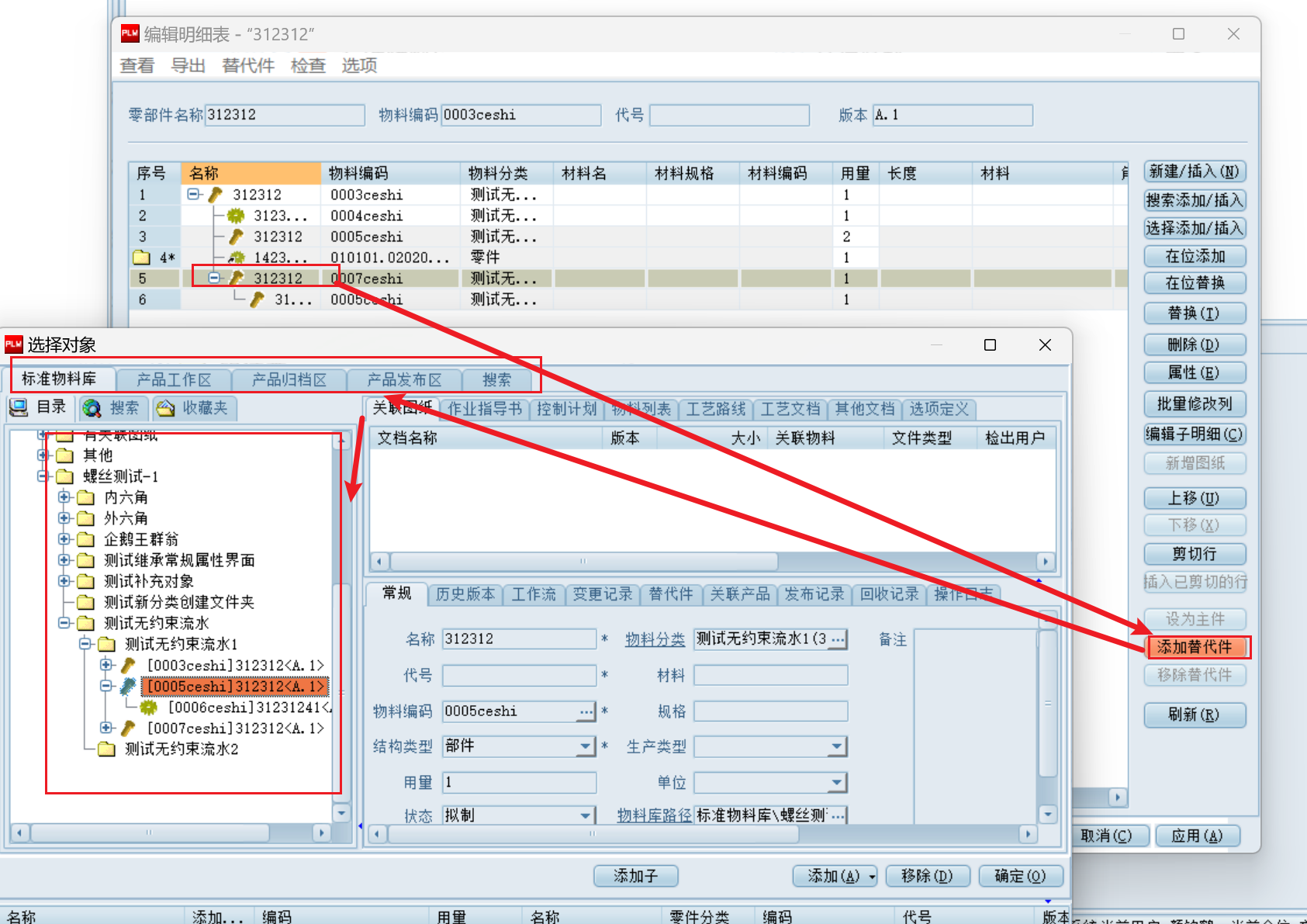

  7. 添加替代件

    1. 选择物料后，可在各个区域中寻找物料，将其作为该物料的替代件（替代件的结构类型不能是产品）

      image-20240829142128390

注：添加 即为 借用，新建 即为新增物料，与 直接搭建 存在相同问题，即新建的物料不在对应的分类文件夹下

图纸生成BOM

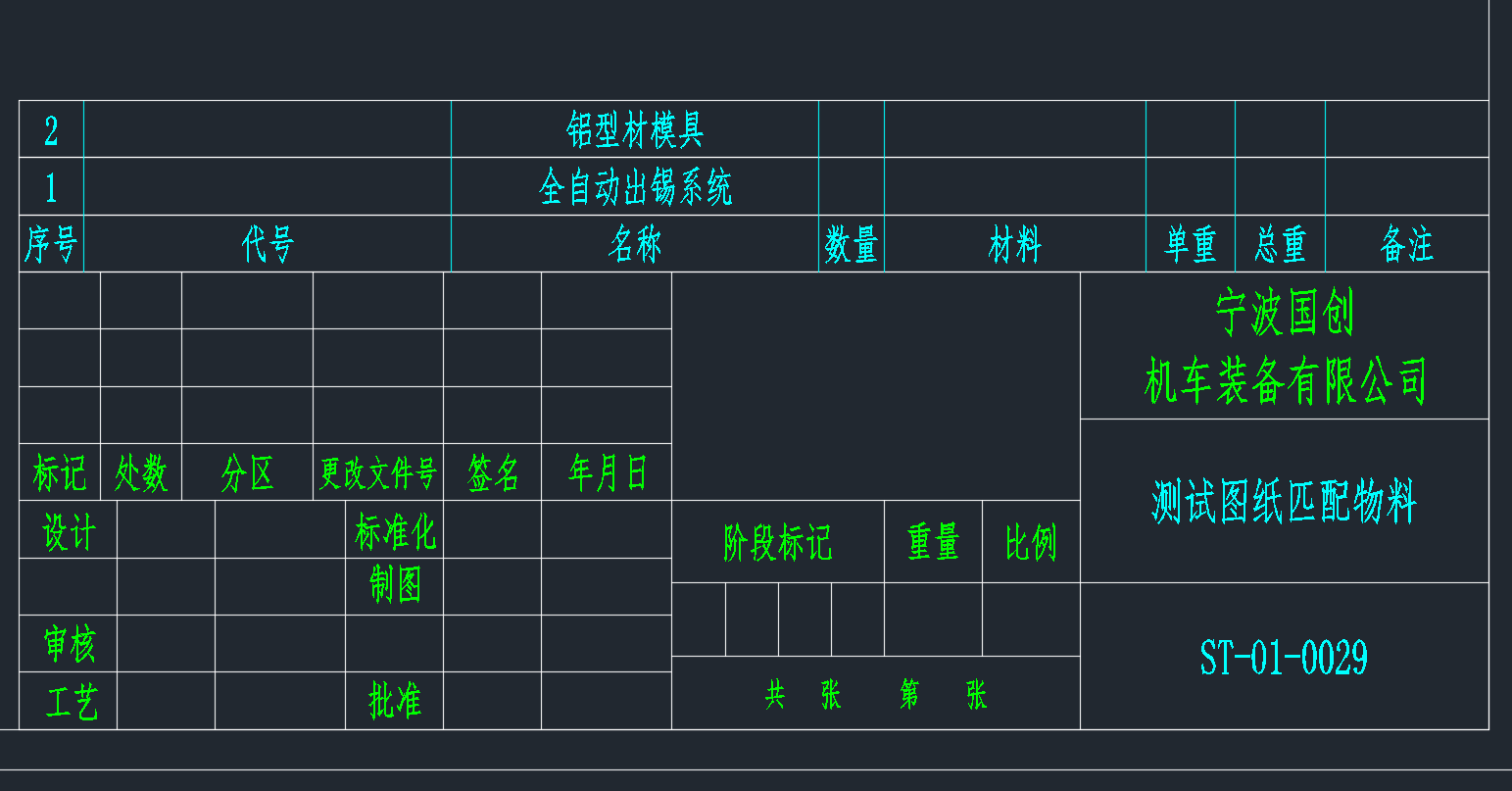

图纸生成BOM 功能仅限于图纸（不限二维、三维）使用，需要在图纸中维护图纸的 名称、物料编码、子物料 等属性

image-20240813165748123

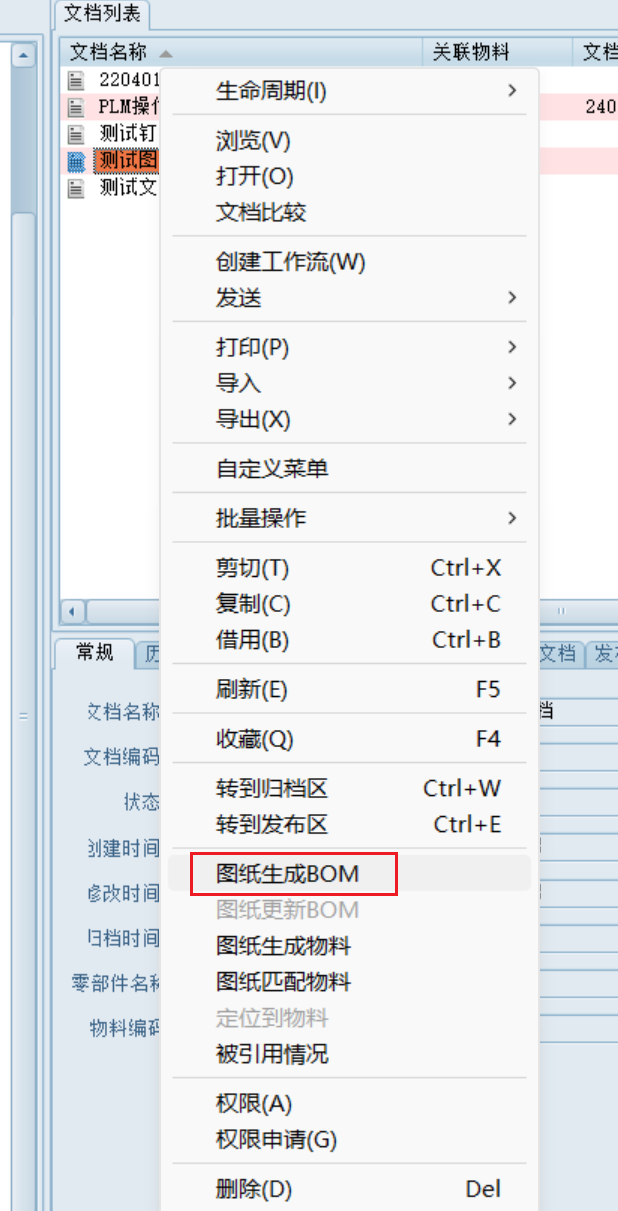

将图纸导入到PLM系统后，对图纸右键可选择 图纸生成BOM 选项

image-20240813165927279

在弹出的图纸生成BOM窗体中，可选择该BOM要生成的位置

  • 手工选择

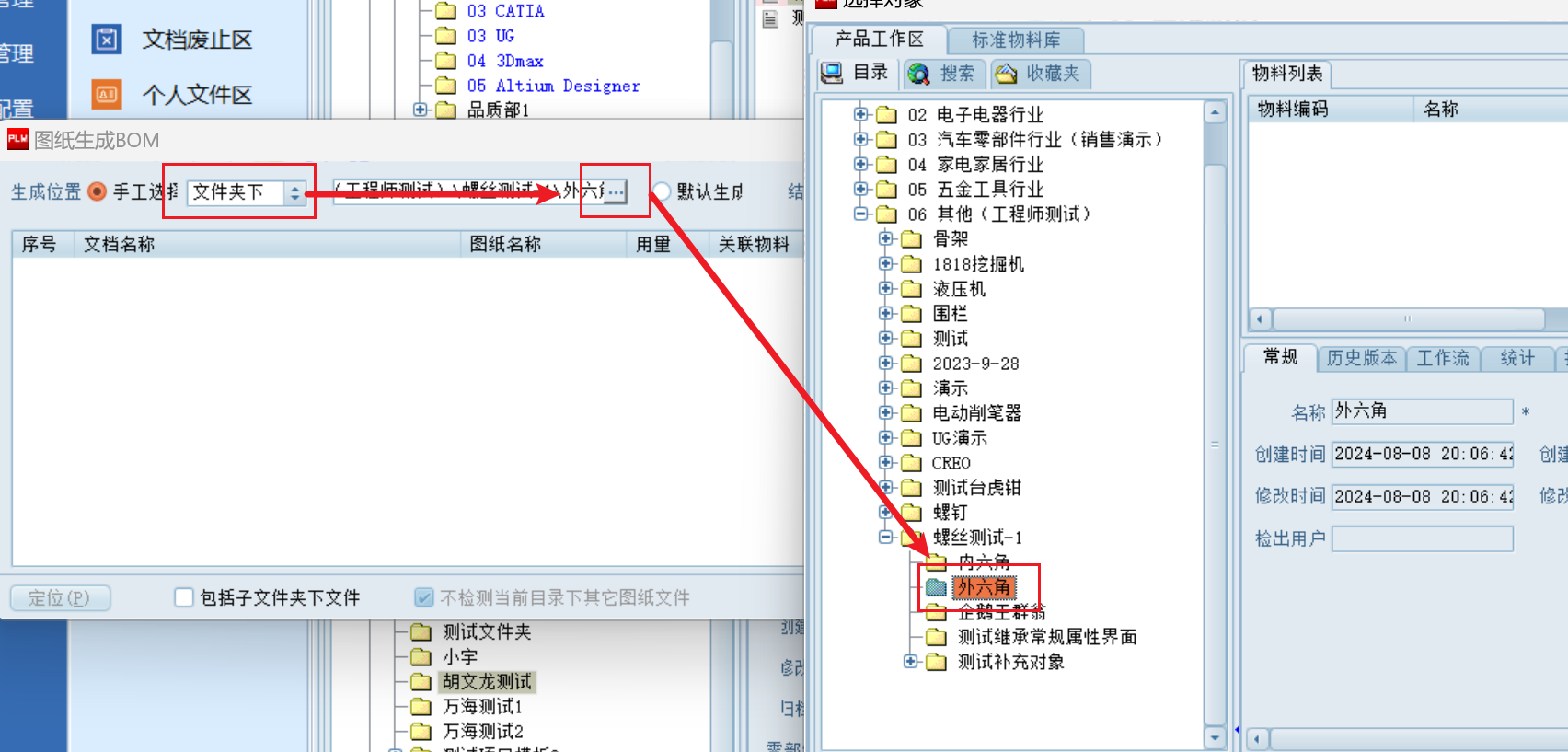

    • 文件夹下（需要选择到产品工作区或标准物料库中的某个文件夹）

      image-20240813170630092

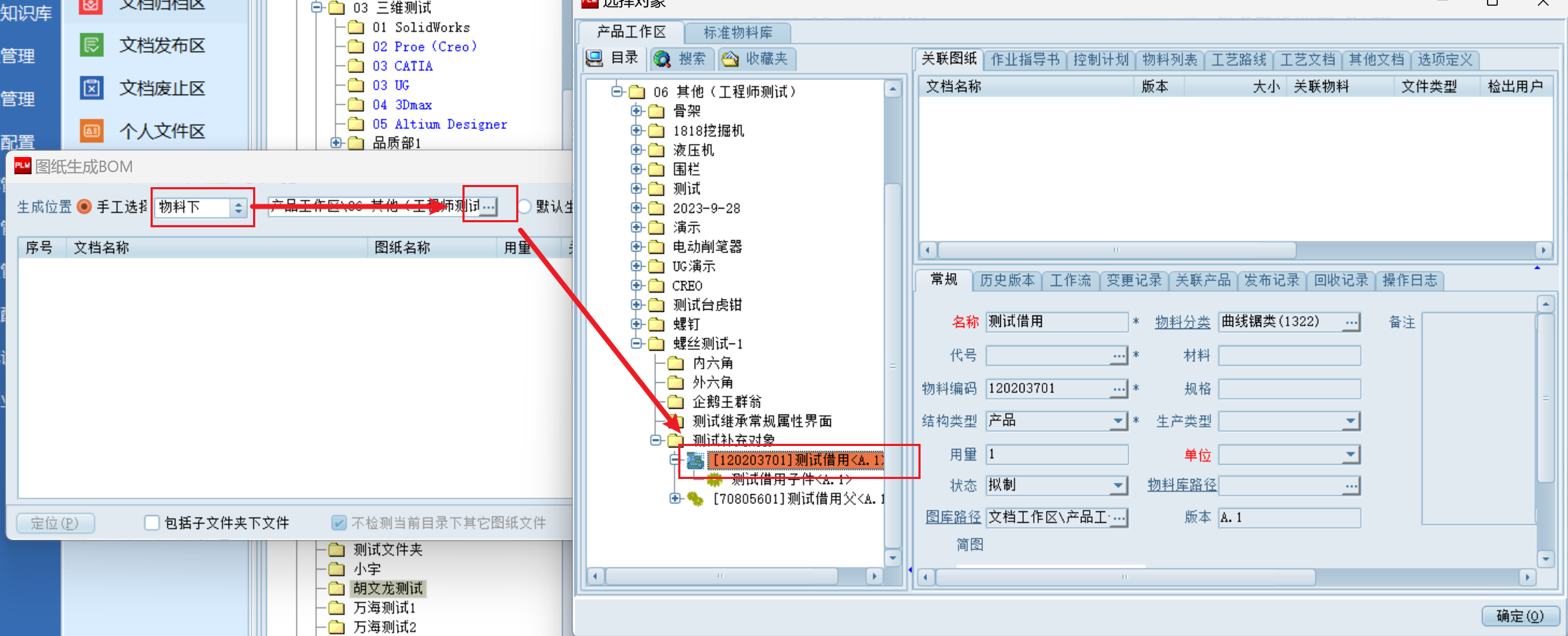

    • 物料下（需要选择到产品工作区或标准物料库中的某个物料，将作为该物料的子物料生成）

      image-20240813170731471

  • 默认生成（无论结构类型如何，都会生成到产品工作区，与图纸的目录结构对应）

    image-20240813171105721

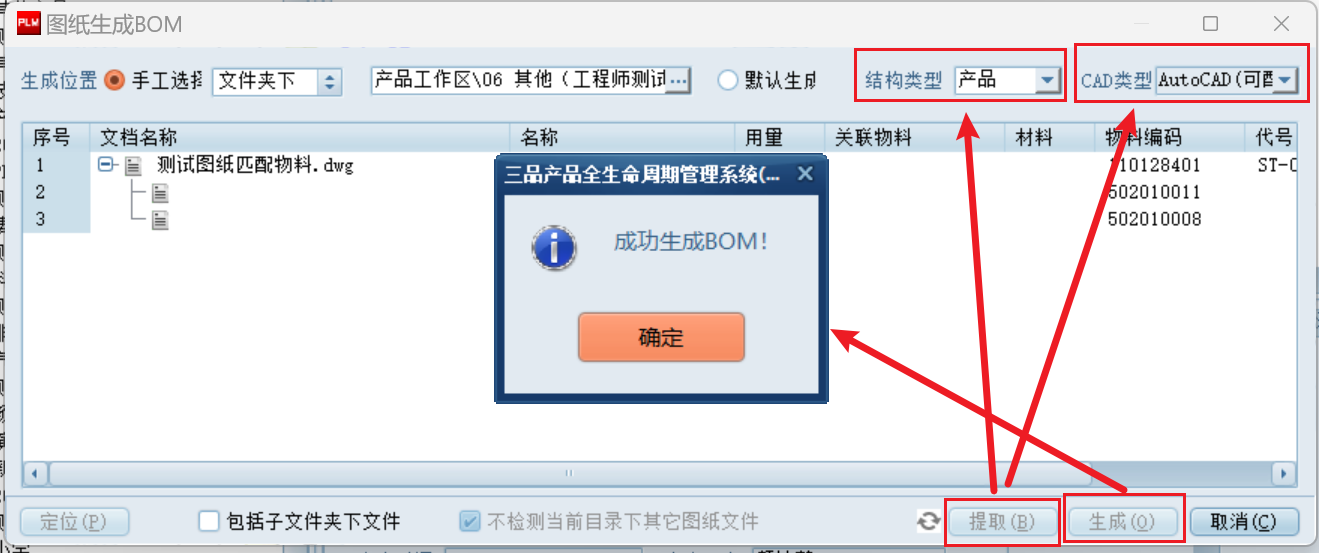

选择位置后，点击 提取 即可获取到图纸中的BOM结构，并由PLM自行判断CAD类型，可根据需要决定该BOM父物料的 结构类型。BOM结构提取到后，点击 生成 即可在对应位置上生成出BOM，并完成图纸与物料的匹配（系统中没有的物料会在BOM生成时自动创建出来）

image-20240813171247905

相关参数

建议使用 图纸生成BOM 、 图纸更新BOM 功能前，将 图纸在生成BOM时，不检测当前目录下其他图纸文件 参数勾选上

从Excel导入BOM

BOM导入模板制作

从 Excel 导入 BOM，需要使用到 批量bom导入 模板

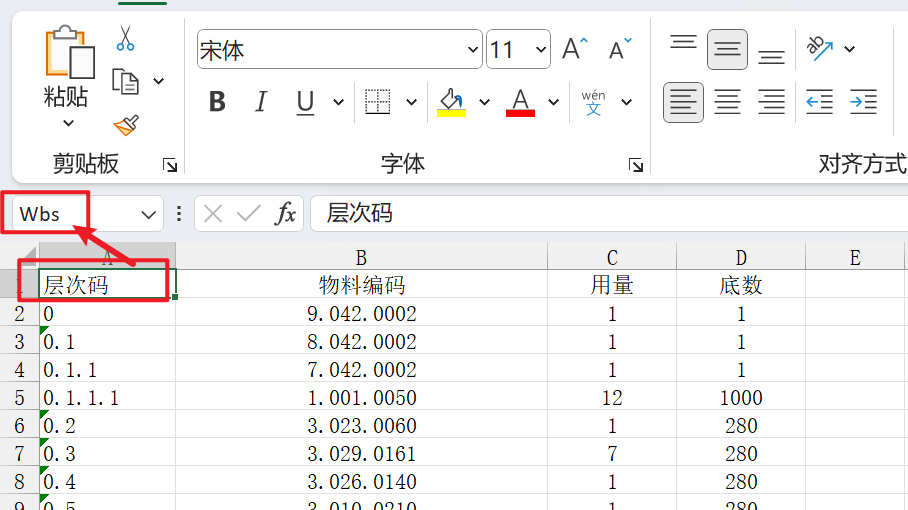

需要注意的是，Excel 模板要求对标题栏的名称做定义，即物料编码一栏的名称是 ItemCode，物料名称一栏的名称是 ItemName，层次码一栏的名称是 Wbs

==注意：层次码必须在第一列！==

若有其他信息需要一并导入，可根据需要自行调整 Excel 模板，加入其他要导入的属性，将 字段名 设置为 Excel 单元格的名称即可，操作如下

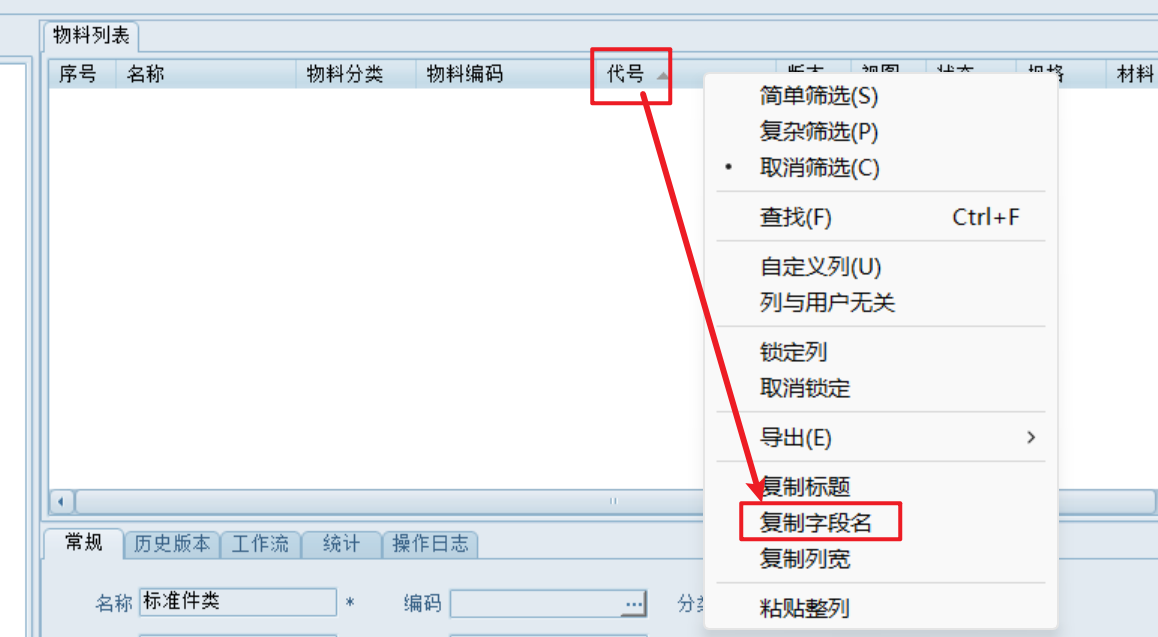

字段名可对PLM系统中的列右键，通过 复制字段名 取得

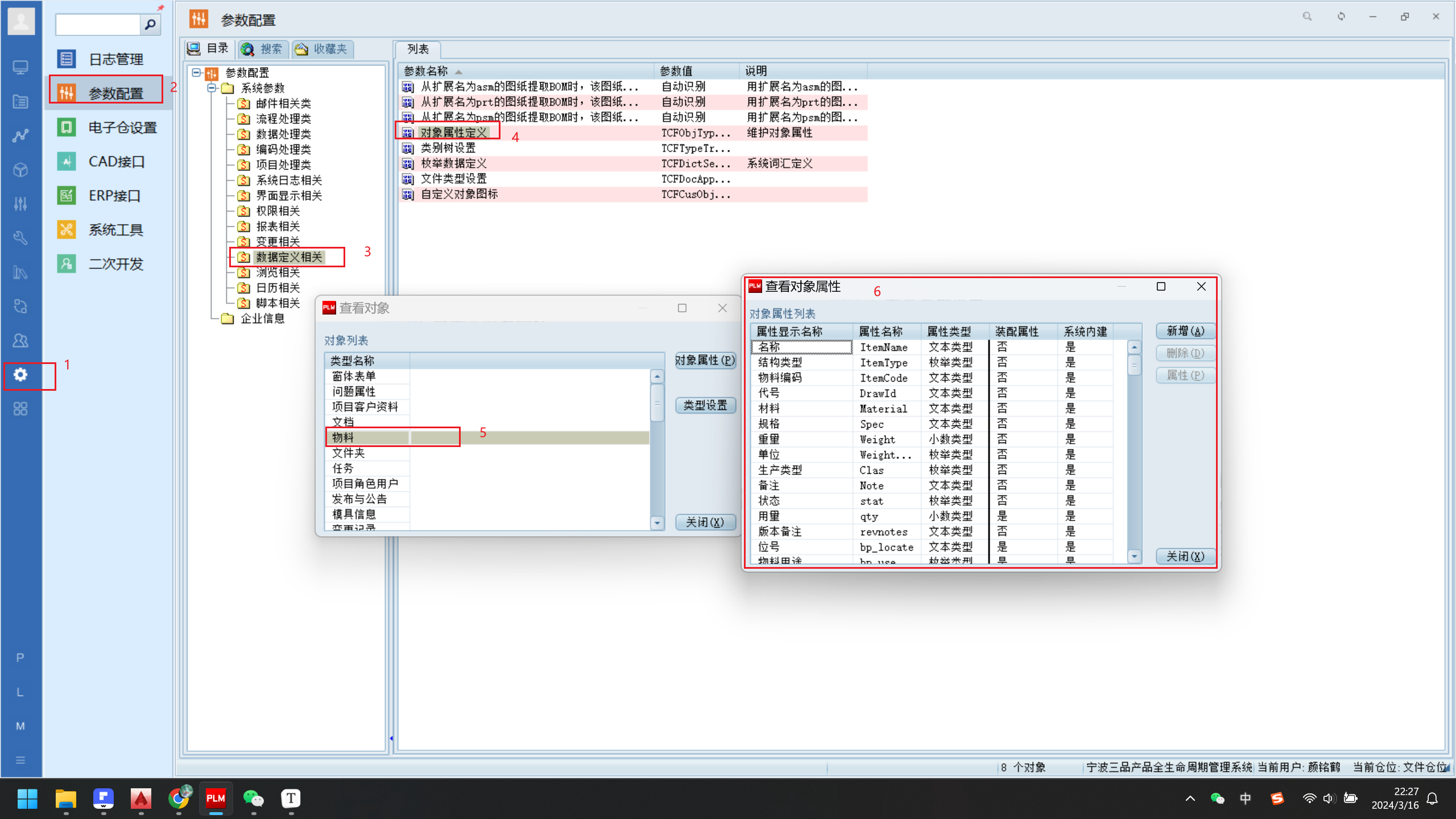

也可在 ==系统设置 → 参数配置 → 系统参数 → 数据定义相关 → 对象属性定义 → 物料== 中查询

Snipaste_2024-03-16_22-27-42

导入操作

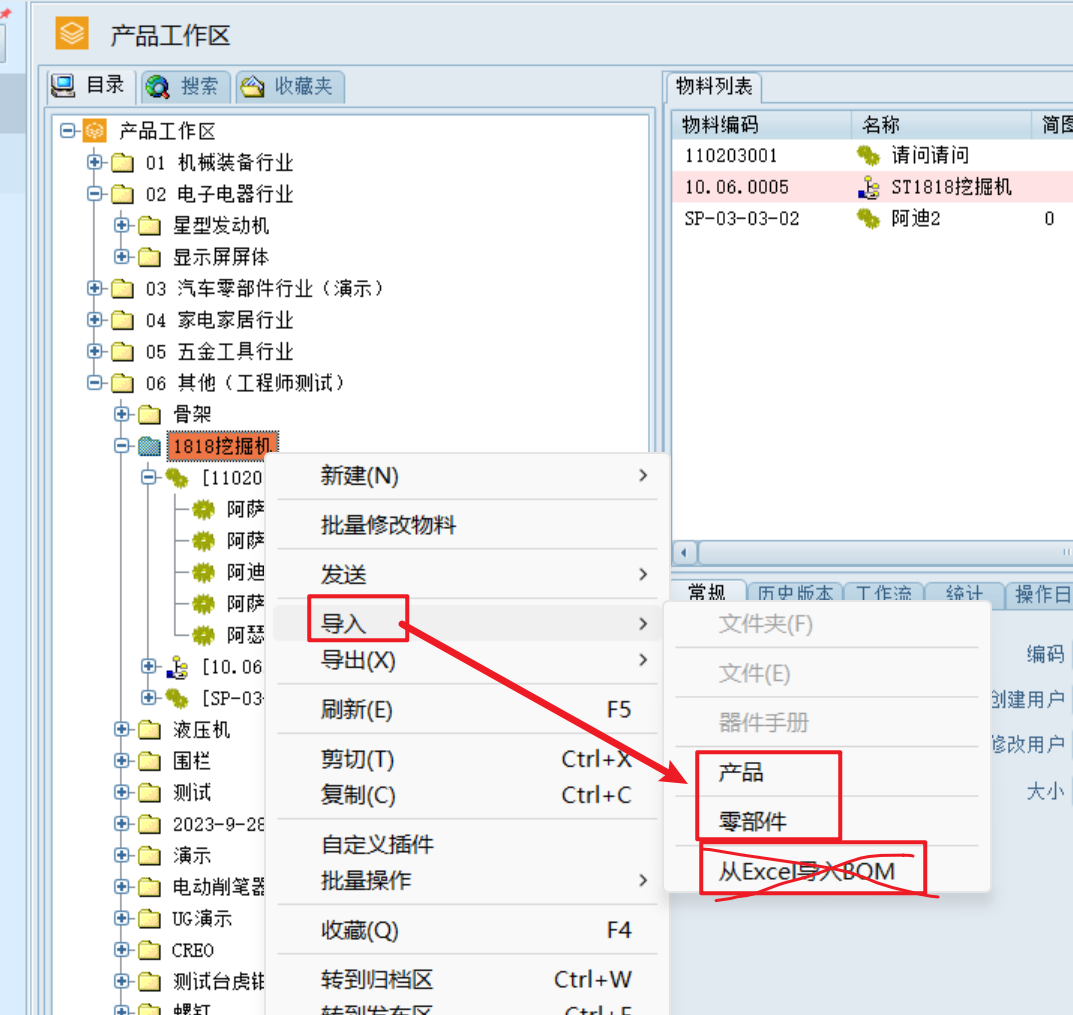

在 产品工作区 对文件夹右键选择 导入，选择 产品 或 零部件 都可，==不要选择 从Excel导入BOM==

在导入选项中选择 标准多层BOM（重点在于导入BOM需要选择类型为：标准多层BOM）

点击 浏览 选择编辑好的BOM表，点击 提取 后下方就会显示提取出来的零部件结构，用户确认后即可点击 导入 按钮进行导入

补充说明

  1. BOM表中的所有物料，通常情况下，要求都存在于PLM中
  2. 如果不在，建议先把物料加入到PLM中再导BOM，不建议在BOM导入模板中添加 分类字段
  3. 如果BOM导入模板中一定要含 分类字段，则要求每一行都必须写上对应的值，不可为空

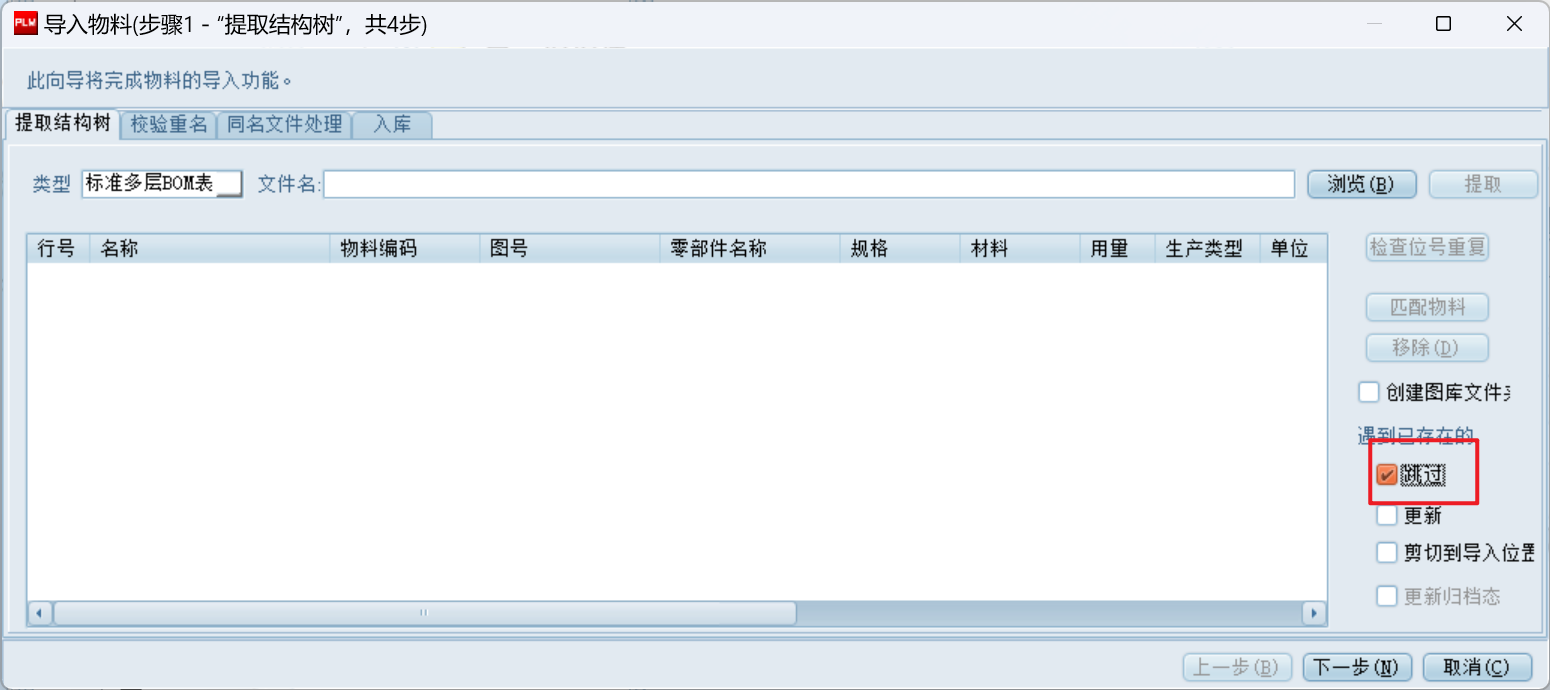

  4. 导入BOM时，由于物料都存在于PLM中，故而勾选 跳过 或 更新
    1. 跳过：对于有BOM的物料，会直接跳过，连带用量等装配BOM都会跳过
    2. 更新：对于有BOM的物料，会更新整个BOM表，所有未归档的物料，其属性都会被更新至于BOM表相同（如果BOM表中某一属性字段为空，而PLM系统中该属性字段中有值，在更新后，原有的数值会被更新成空白）

层次码（wbs）说明

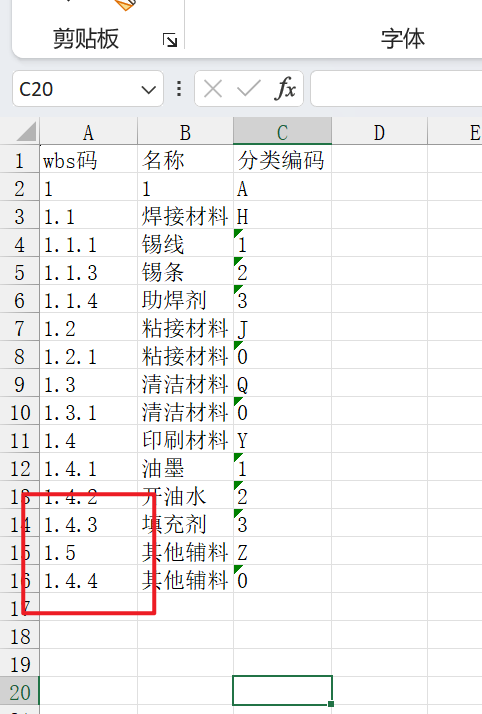

系统的层次码（wbs）是允许 跳层 的，即2.1之后接2.3是可以顺利导入的

但是不允许 续接，即2.2之后接3，3之后再接2.3是不能导入2.3的
