介绍
在制作 Creo 工程图模板之前，首先有两个概念需要理解，其一为 格式、其二为 绘图，
 |
 |
|---|
格式模板
格式 指代工程图格式文件 .frm，可以简单的将其视作为图框，用于链接三维模型与工程图
我们在格式中作好配置后，保存配置好的格式文件，在新建工程图时，可以选择配置好的格式文件，标题栏、明细栏中的参数可以通过配置好的映射，直接从三维模型中获取参数写入到图框中
绘图模板
绘图 指代调用模板文件 .drw 进行绘制工程图，模板文件 .drw 其实就是一个普通工程图文件，这个工程图文件与任何模型都不相关，可以独立存在
创建工程图时，使用 绘图模板，就相当于 AutoCAD 使用配置好的图框
制作方式
制作 Creo 的工程图，分有两种方式，方式一为 保留格式模板 ，方式二为 整合绘图与格式模板 ，两种方式的不同，影响到了 Creo工程图模板使用 的方式
保留格式模板
格式模板 通常由客户进行提供，制作 绘图模板 时只需要依据 格式模板 去创建即可

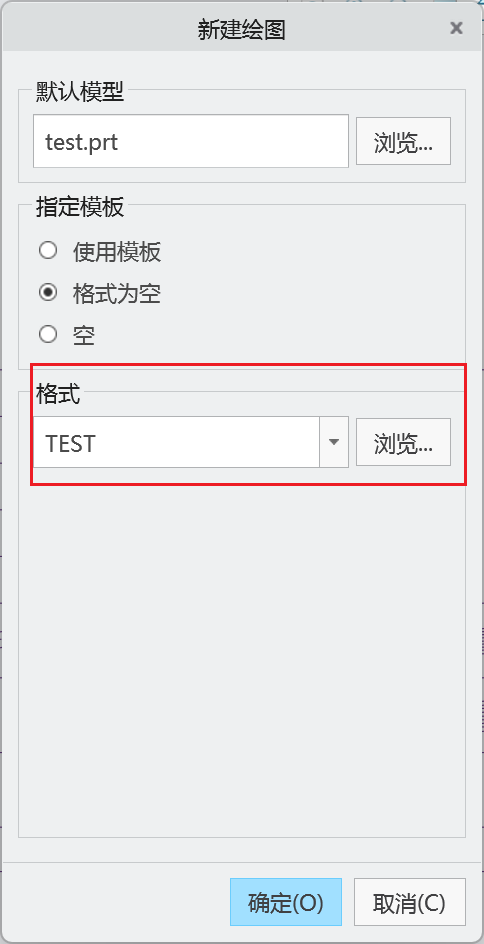

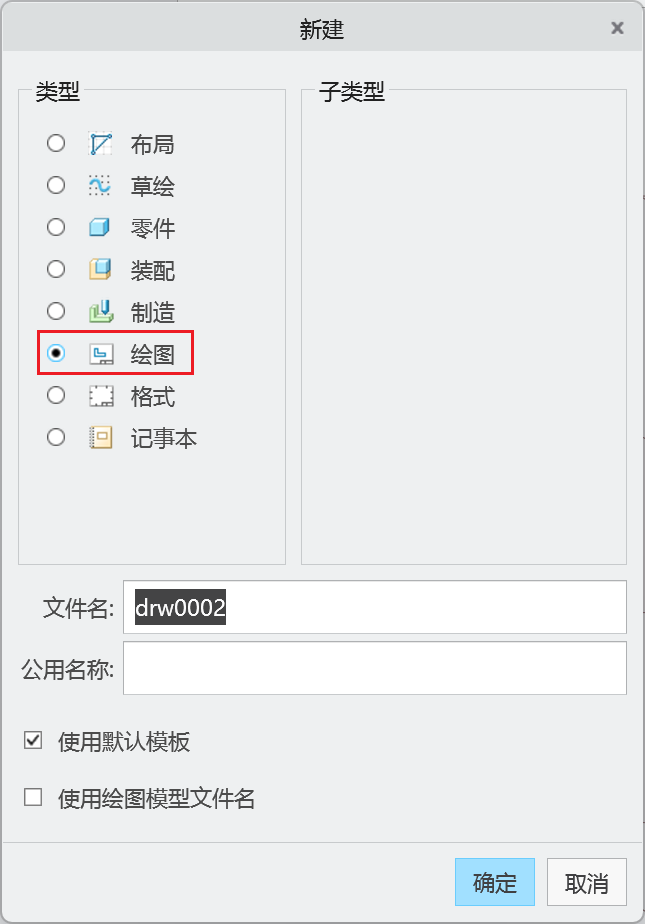

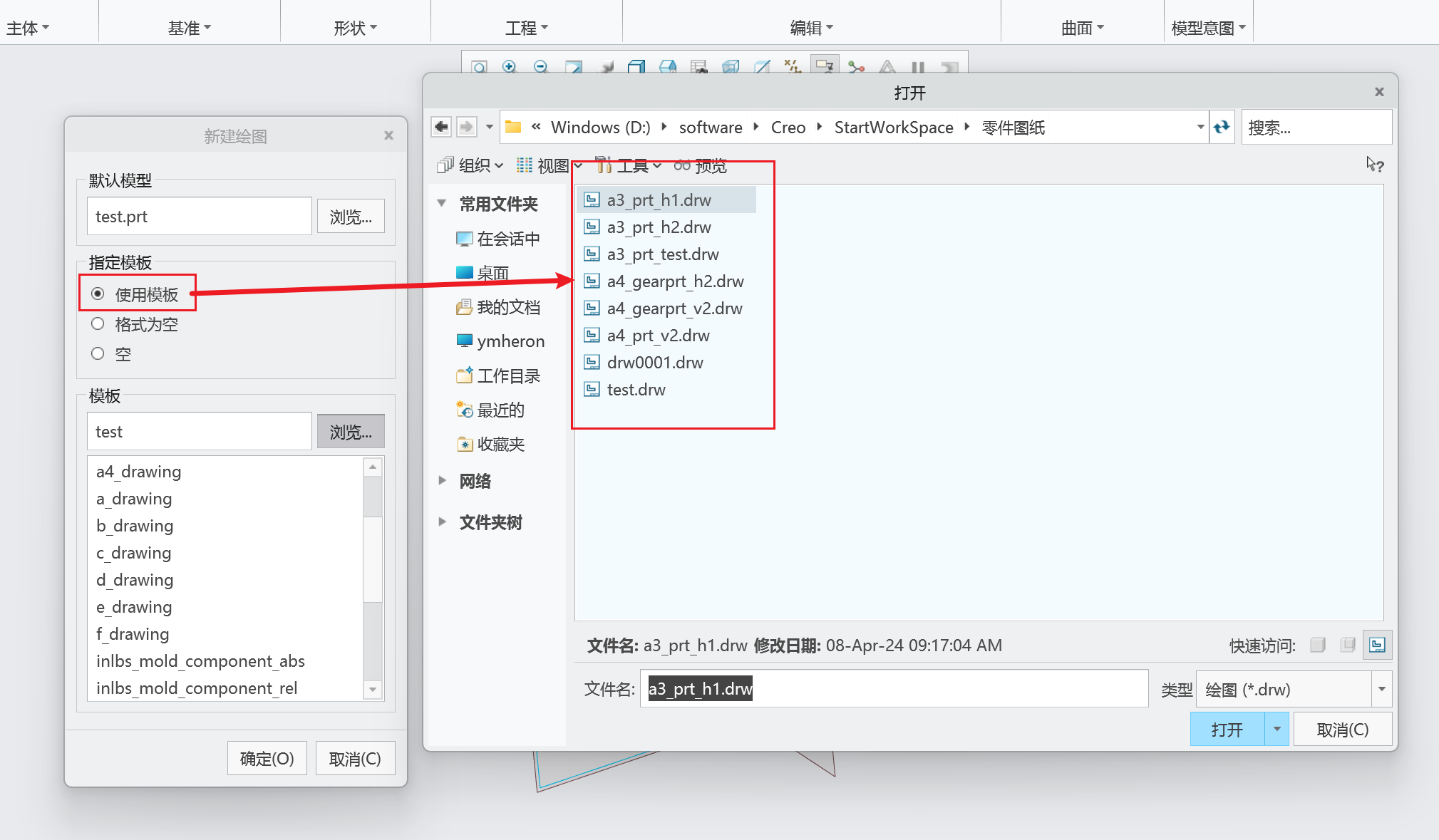

在 Creo 中选择 新建绘图，不勾选使用默认模板，使用客户给的格式模板
 |
 |
|---|

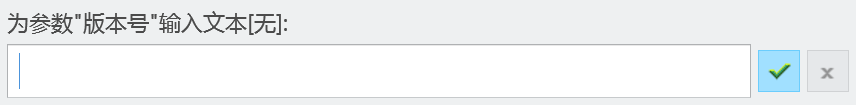

新建时，因为关联的默认模型为空，所以 Creo 会要求手动输入 格式模板 的参数值，在此可以不用输入，直接点 √ 即可

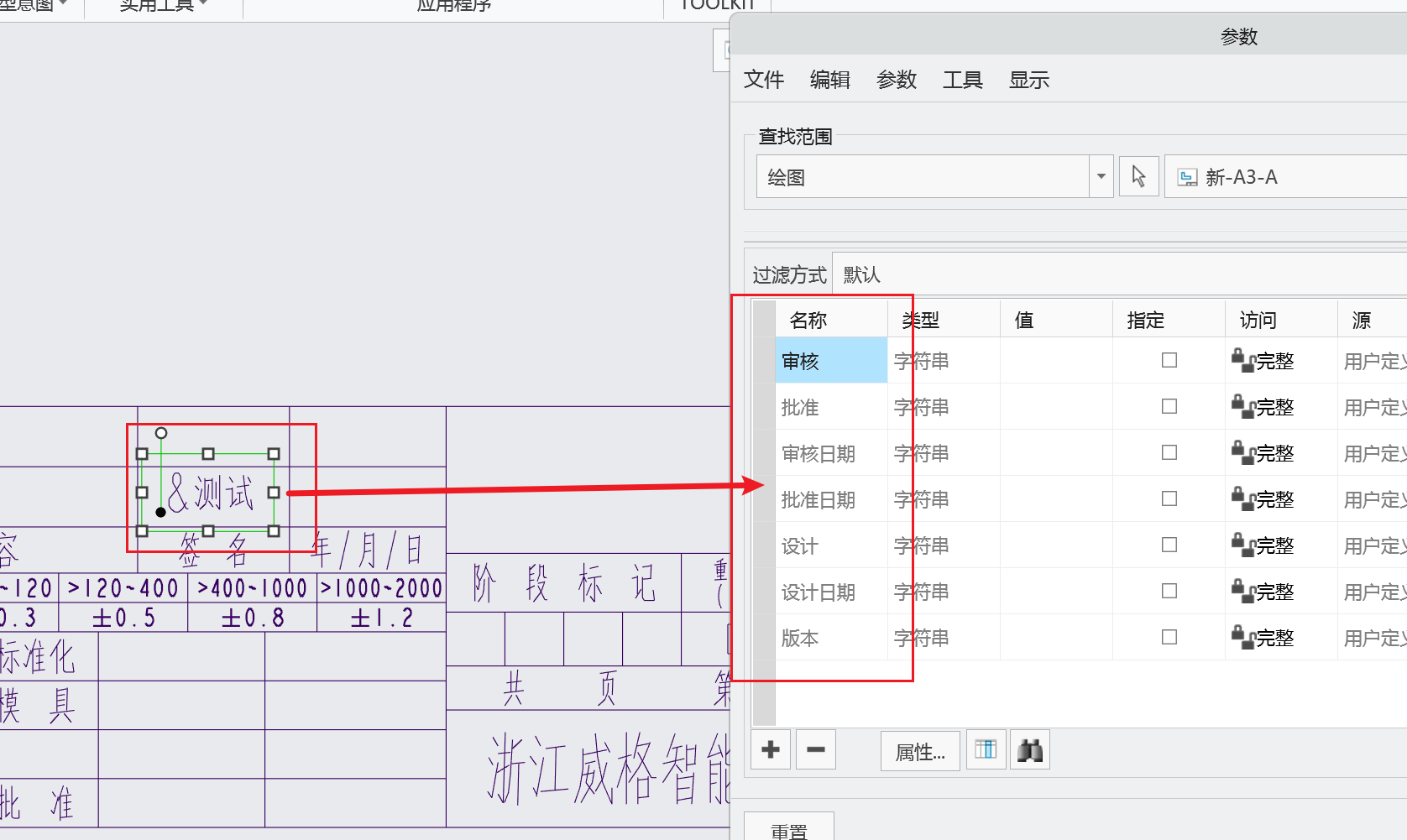

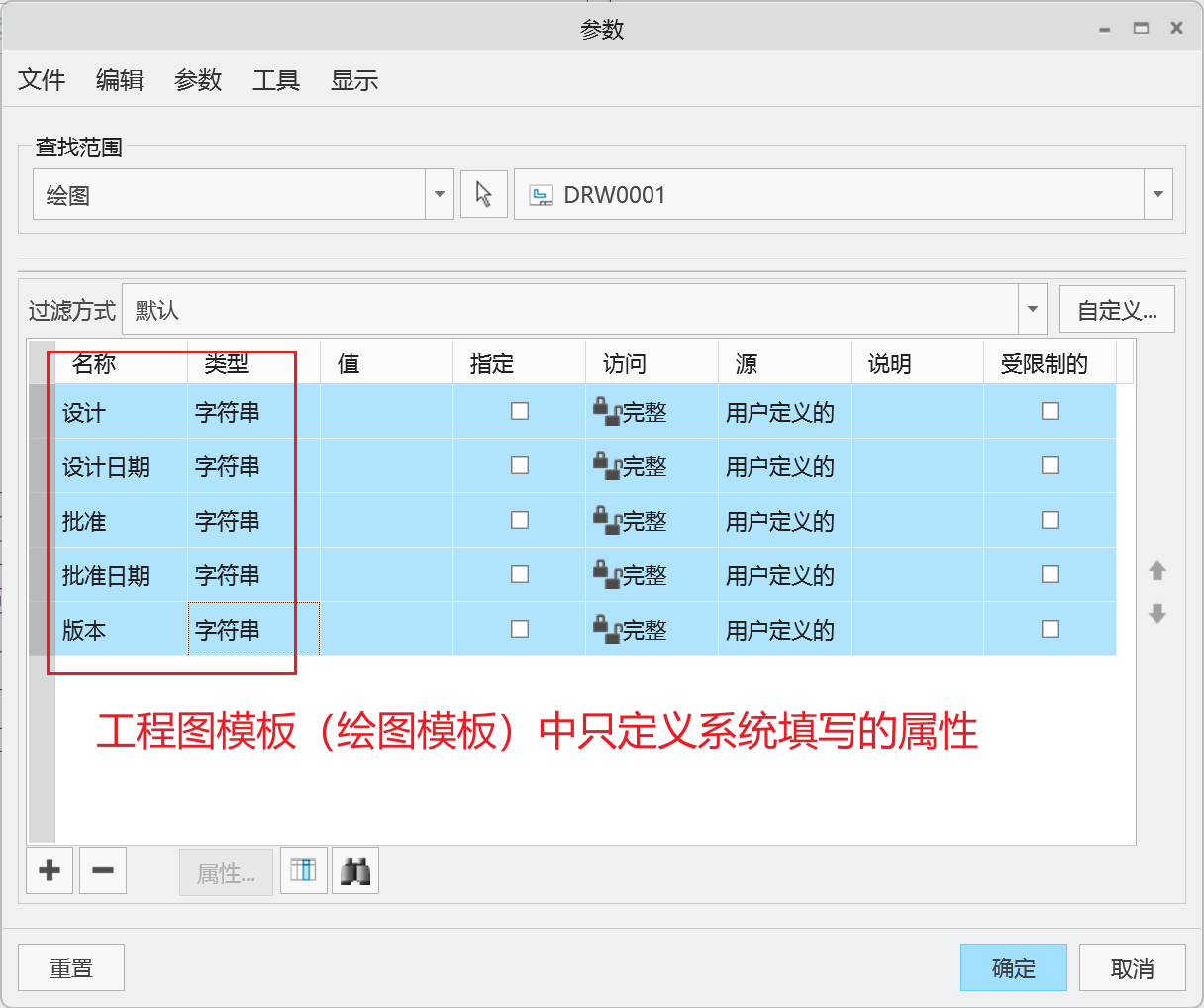

首先需要在工程图模板中定义属性，参数属性定义方式参考 定义零件模板 的属性定义方式，将 系统填写 的属性给配置好
在参数中配置好属性后，还要将属性映射到图面上，此时有两种方式可以实现，其一为通过 文本编辑器 实现，其二为通过 注解 实现
制作完成后若要测试则见 保留格式模板 使用方式
文本编辑器

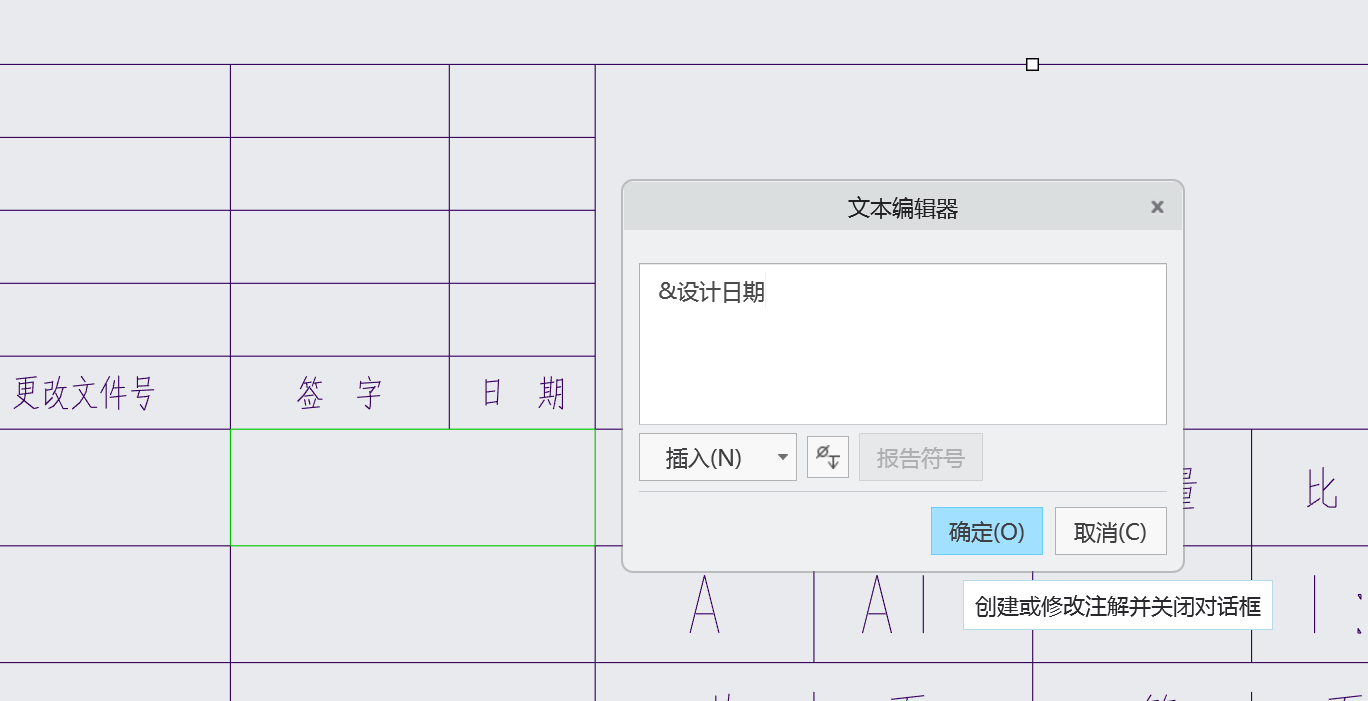

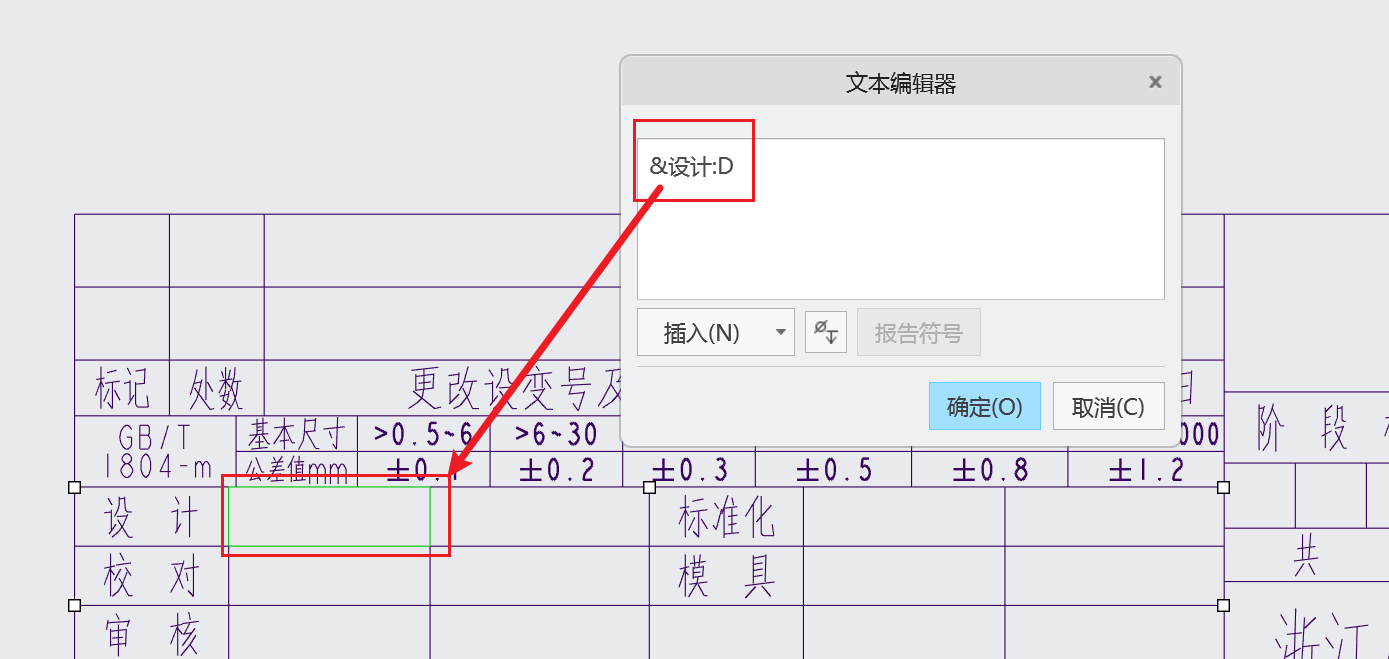

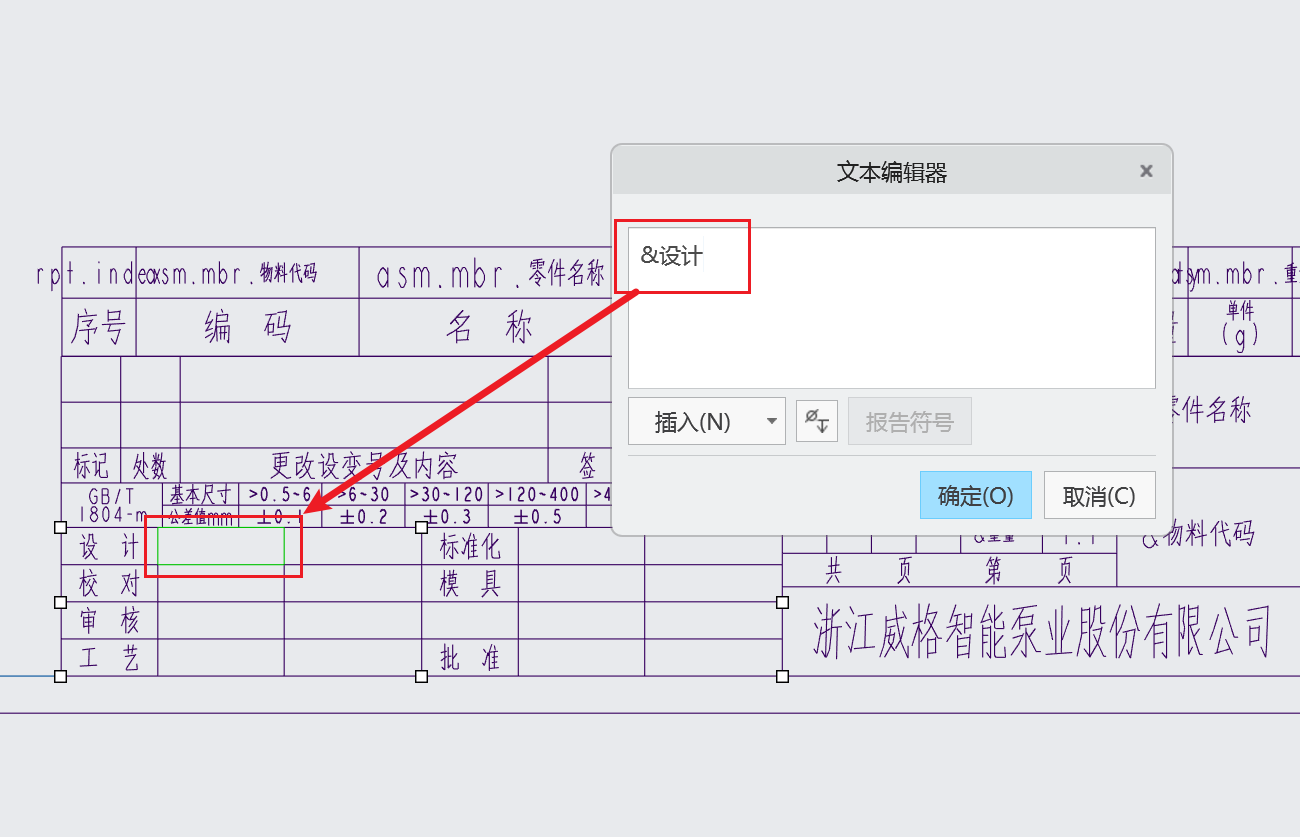

在指定位置上单击，选择 文本编辑器 按钮
在 文本编辑器 中去写属性名，==必须要以 & 符号开头==，属性名与参数中的属性相对应
点击确定后，会在属性名后自动拼接上 :D，并且图面上看不到文本内容

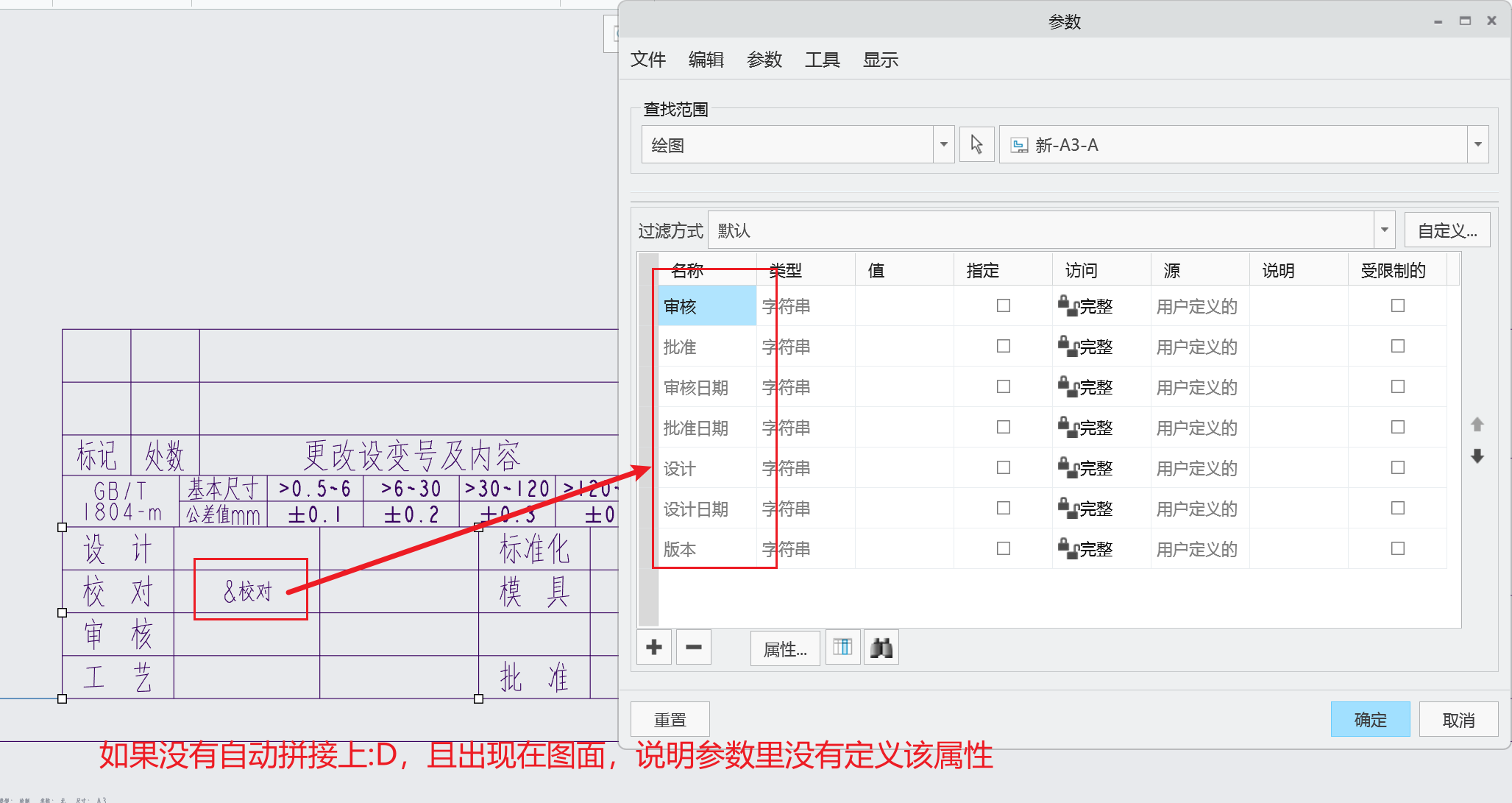

如果图面上看到了文本内容，说明参数里没有定义此属性

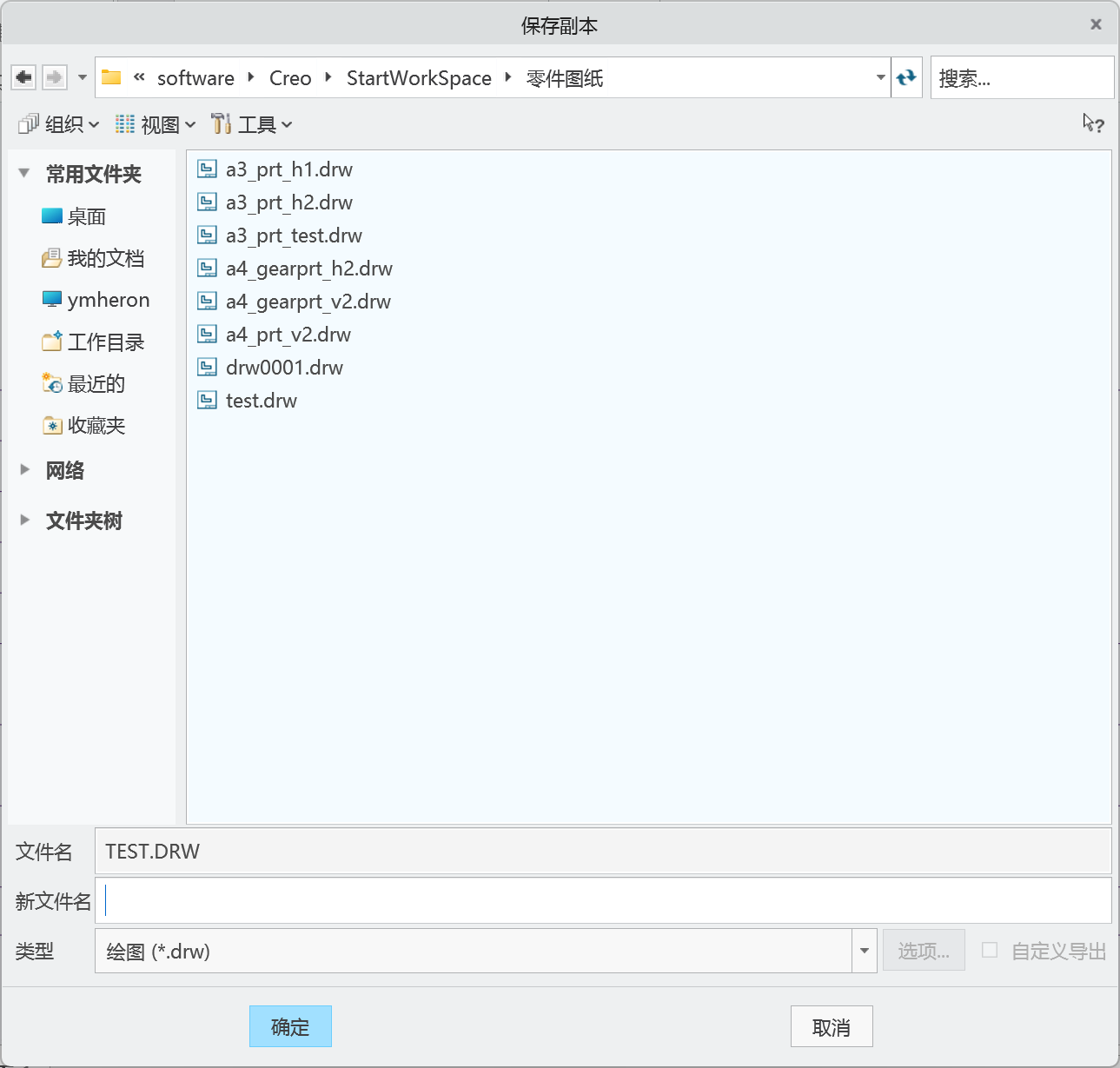

完成后将工程图绘图模板保存下来即可
注解
在 注释 中选择 注解 按钮后，选择要填写的位置（类似于Word的文本框），在注解中写入属性名，要求==必须要以 & 符号开头==，属性名与参数中的属性相对应

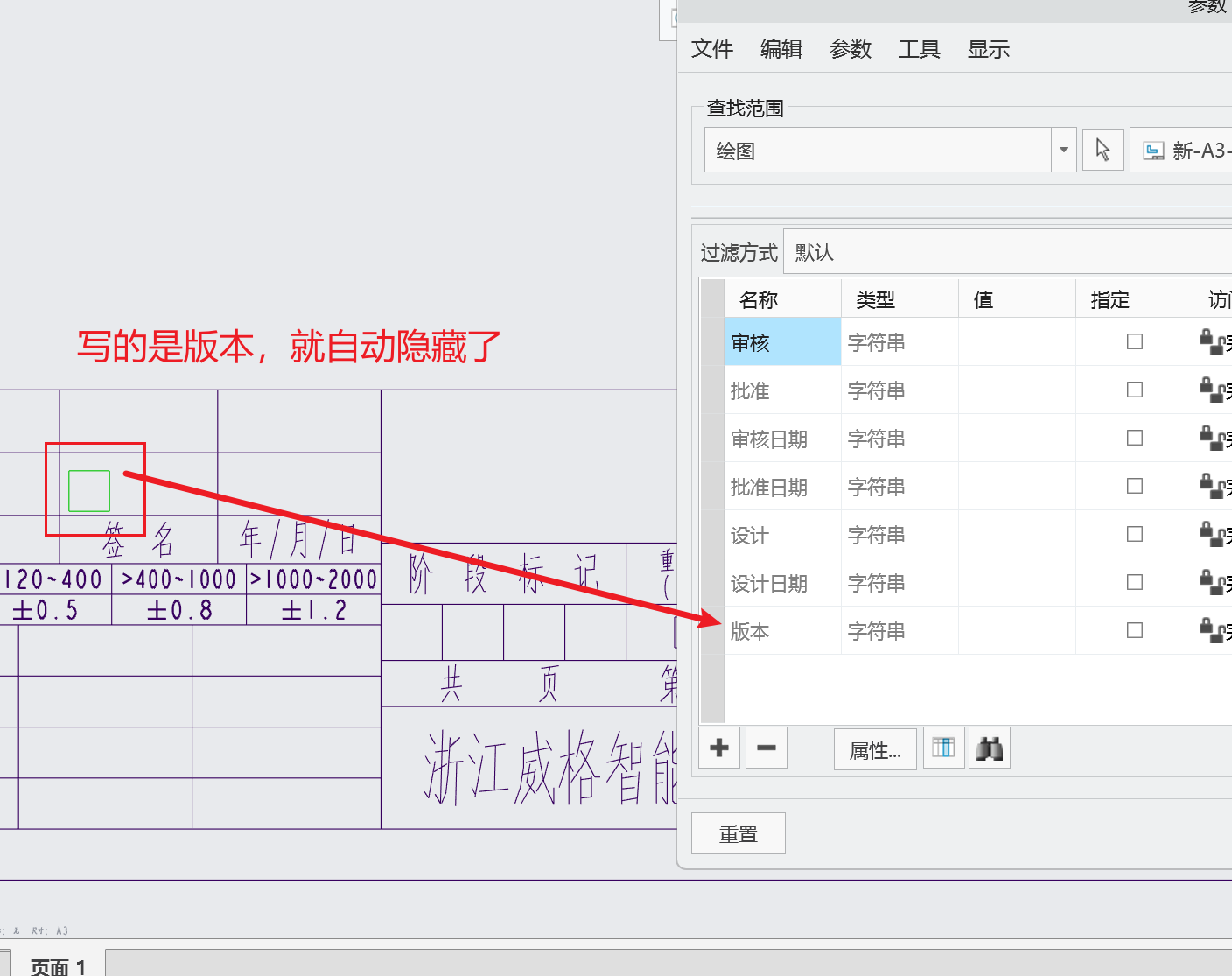

完成后，会自动隐藏 注解，图面上是看不到的
如果图面上看到了文本内容，说明参数里没有定义此属性
完成后将工程图绘图模板保存下来即可
保留格式模板-优势
要制作、调整的内容少，基本为对 绘图模板 进行制作
保留格式模板-缺点
格式模板、绘图模板 都要保留，且都会被使用，在使用上相对麻烦
整合绘图与格式模板
整合 绘图模板 与 格式模板 仍要用到 格式模板（如果客户能提供的话）

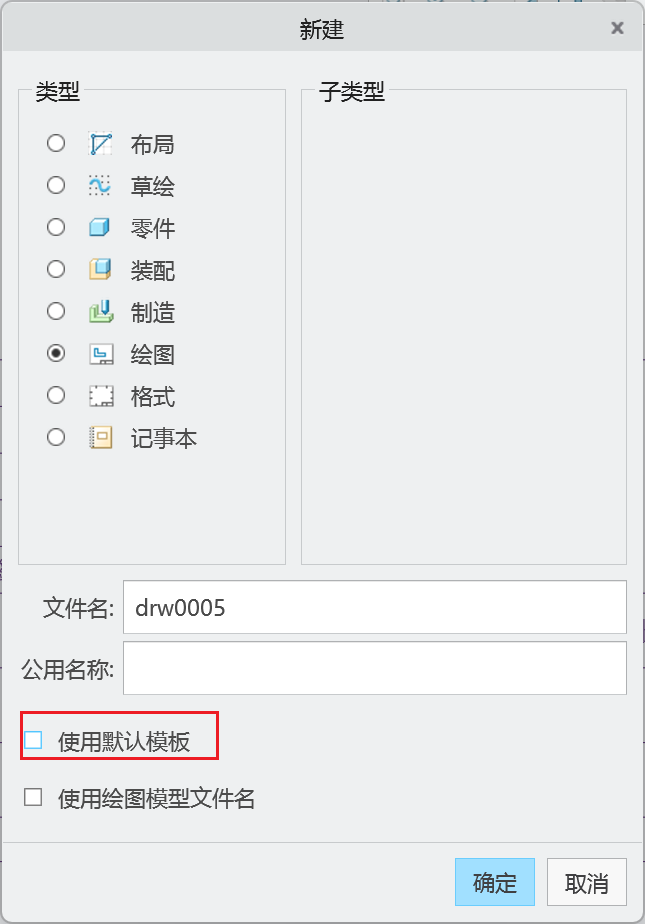

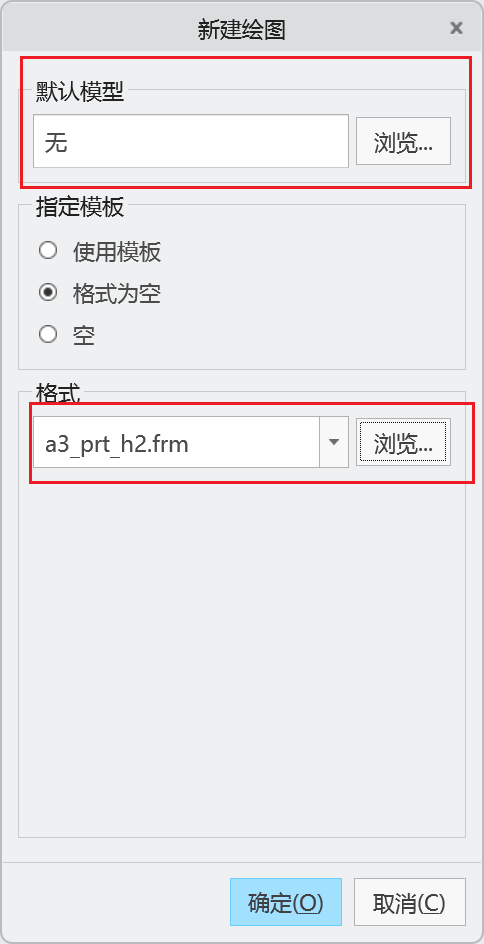

在 Creo 中选择 新建绘图，不勾选使用默认模板，使用客户给的格式模板
|
|
|---|
新建时，因为关联的默认模型为空，所以 Creo 会要求手动输入 格式模板 的参数值，在此可以不用输入，直接点 √ 即可
如果客户无法提供 格式模板，那么让客户提供 绘图模板，直接将 绘图模板 打开即可
无论是否提供格式模板，打开后全部为空的基础绘图模板
此时需要在图面上配置引用属性，以便于将三维模型的属性引用到工程图图面上（被引用的是模型中的 系统提取 属性），==不需要在参数中定义属性！==

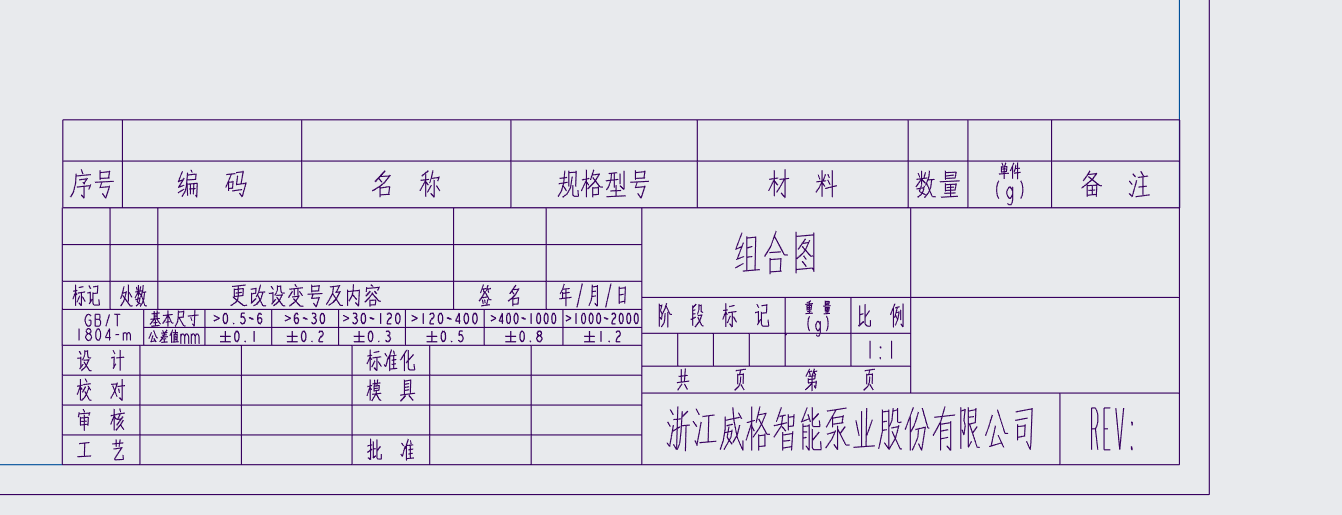

通过 文本编辑器 或通过 注解 都可以实现在图面上配置引用属性，此处不做过多介绍，配置后效果如图所示
再次声明：==所有需要从三维模型中引用到工程图图面上的属性，都不要在 绘图模板 中定义参数属性，而是直接在图面上配置即可==（如果定义了参数属性，那么会引用失败）

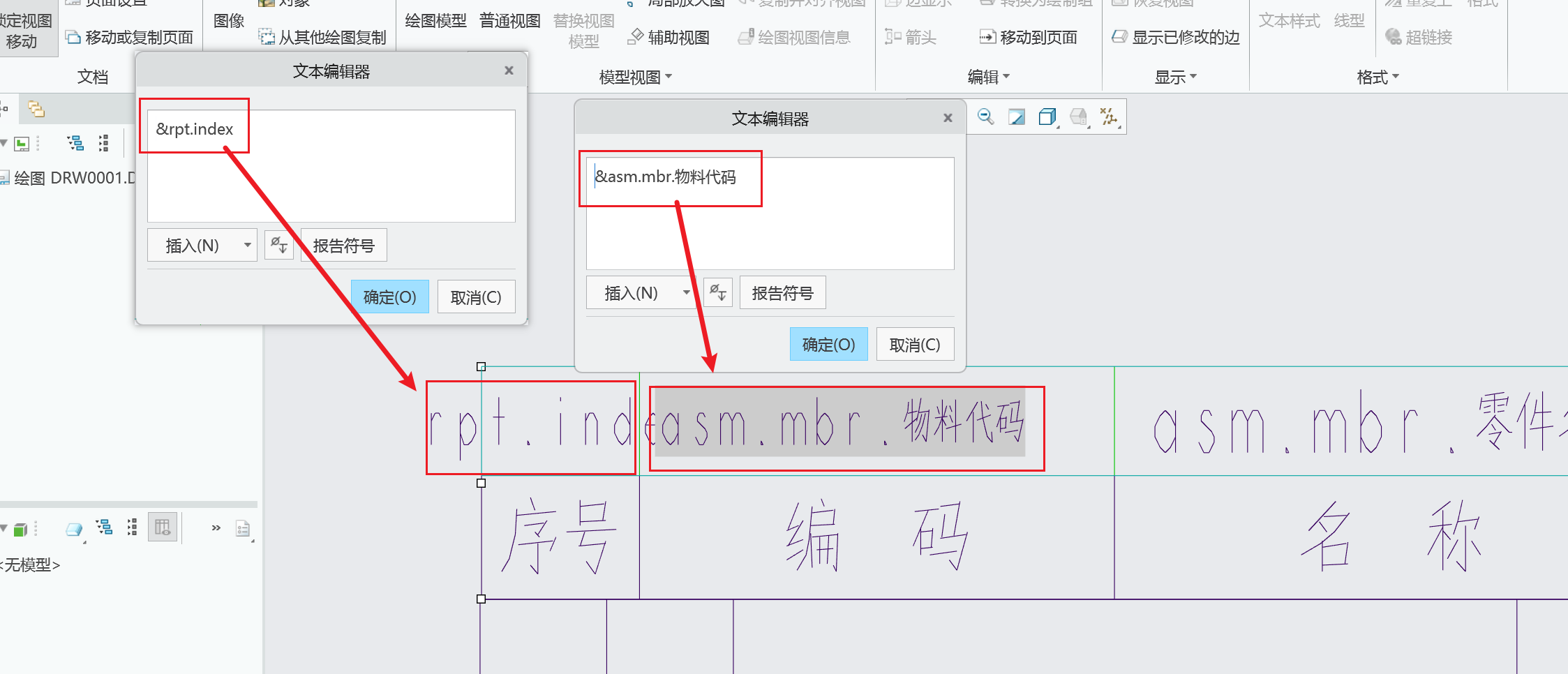

如果是装配图，那么明细表上的引用要以 &asm.mbr. 开头，如果是序号，则写 &rpt.index ，如果是数量，则写 &rpt.qty（这也不需要在参数里定义属性）
只有 系统填写 的属性，才需要定义参数属性，参数属性定义方式参考 定义零件模板 的属性定义方式
参数属性定义完成后，再通过 文本编辑器 或通过 注解 将这些属性添加到图面上
完成后将 绘图模板 保存即可
整合绘图与格式模板-优点
客户试用更便捷，保留 绘图模板 即可
整合绘图与格式模板-缺点
制作麻烦
扩展

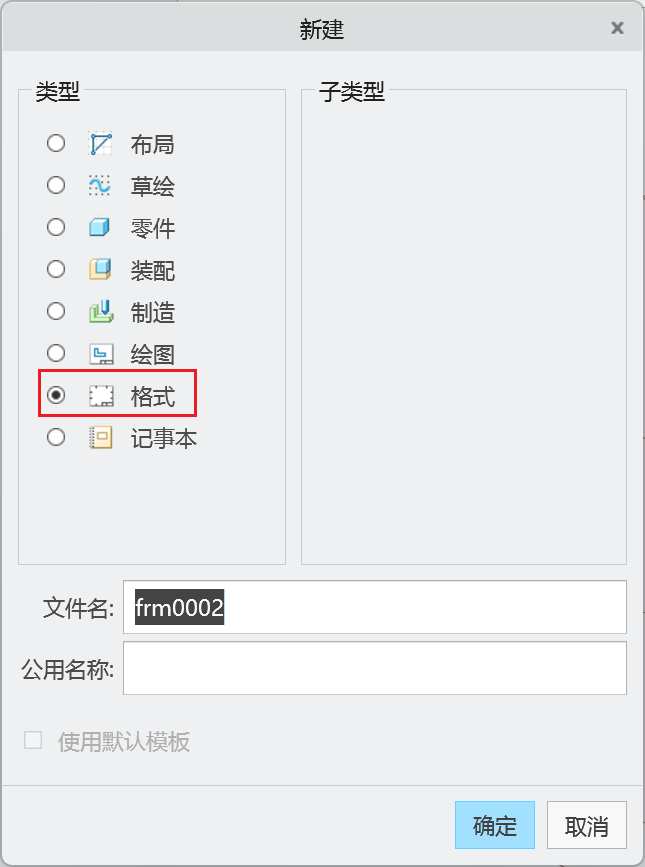

制作格式模板
通常客户会做好，如果客户没做、不会做，也没有 绘图模板，再考虑自己做（多数情况下我们只要使用格式模板即可）

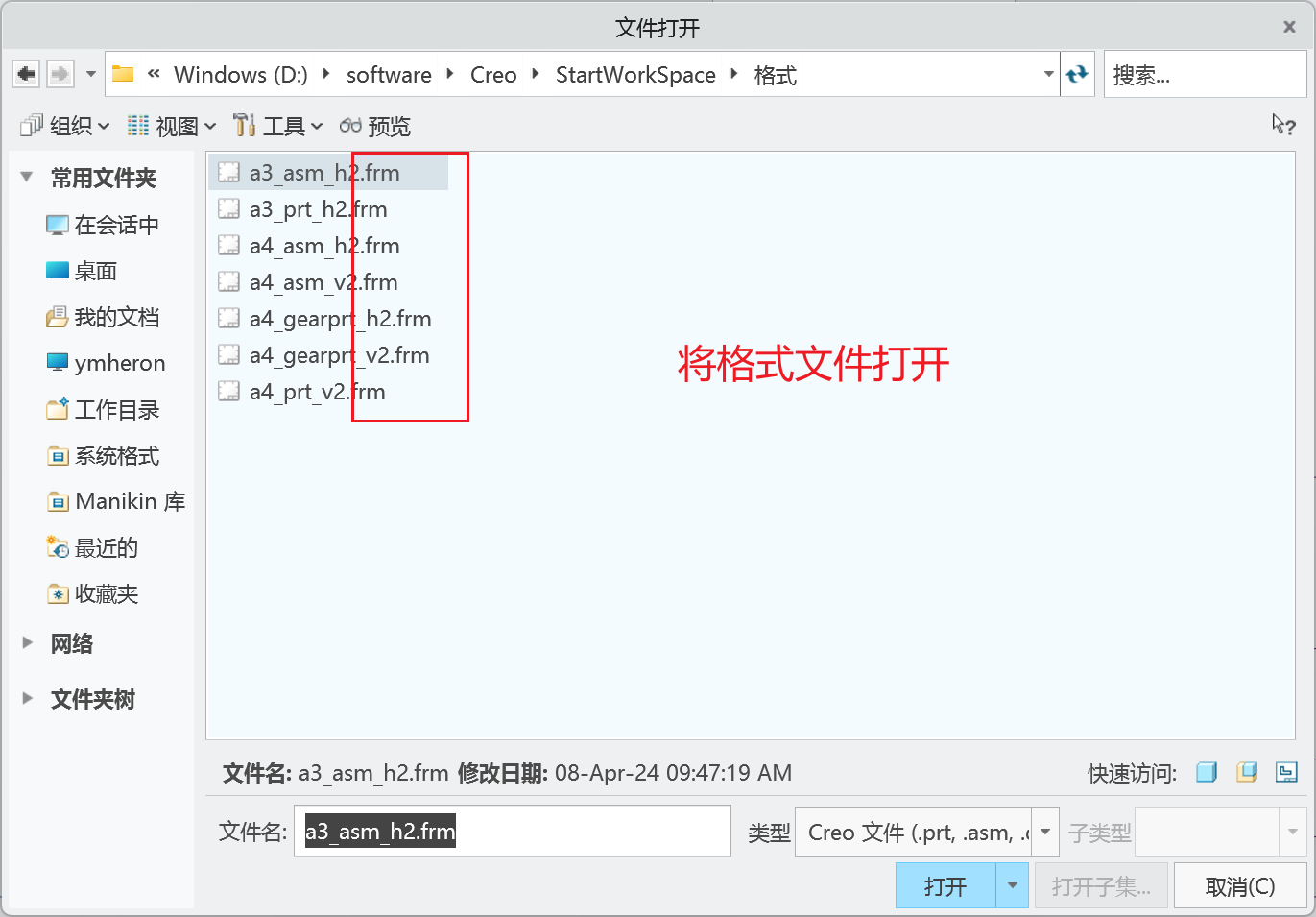

向客户索要正在使用的工程图格式文件 .frm，在 Creo 中将其打开（名称中含 asm 的代表装配图，含 prt 的代表零件图）
将要从三维模型中映射过来的属性配置到图面上

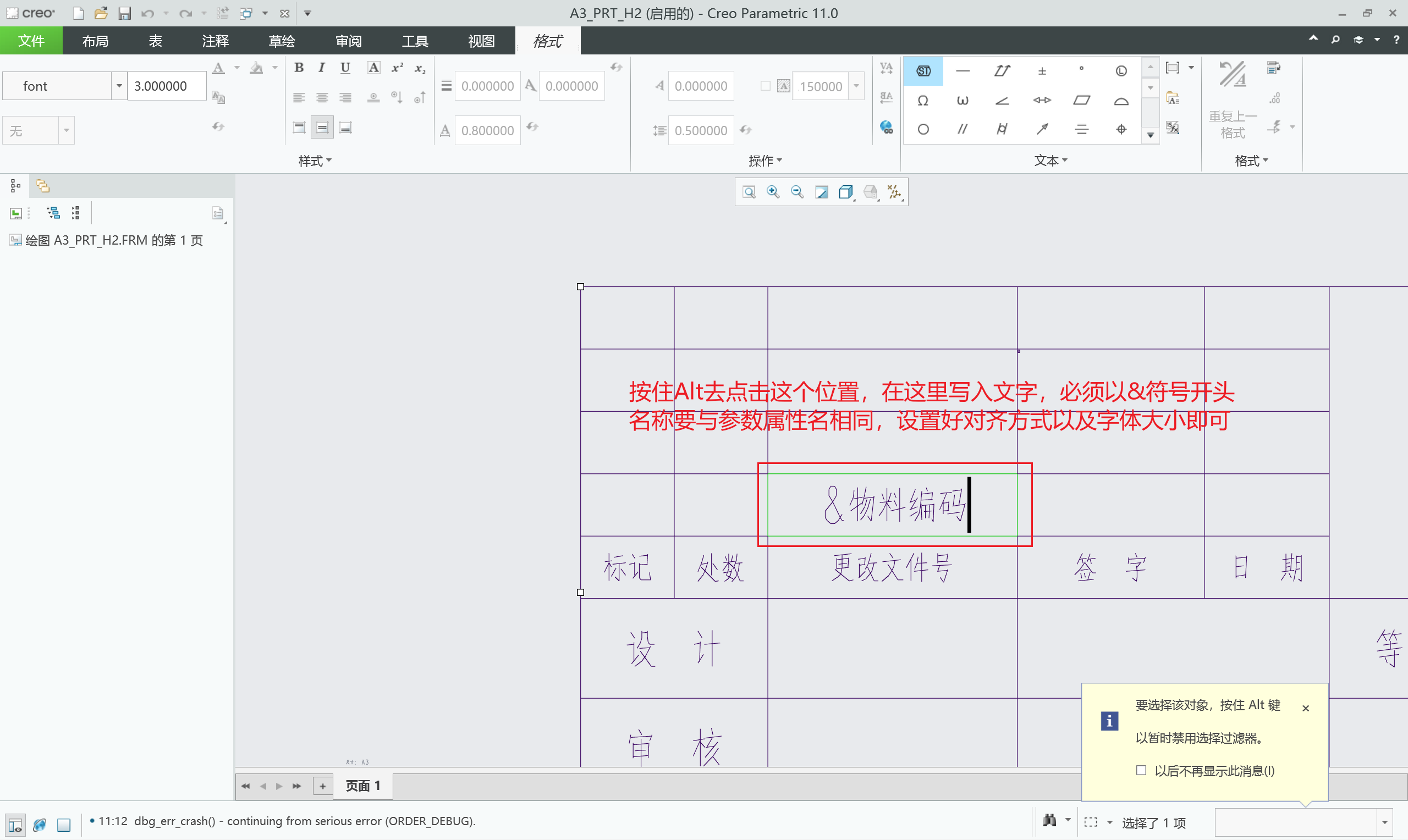

按住 Alt 按钮去点击要填写的位置，写入文字必须以 & 符号开头，名称与参数属性名相同，设置好对齐方式以及字体大小即可
完成后将格式模板文件保存（文件后缀名为：.frm）
