介绍

系统中物料属性上的代号指的就是图号，在系统具备PDM模块的情况下，建议图纸的编码器和其他文件的编码器拆分开，不要在 文档分类 中绑定编码器，而是在 物料分类 中绑定代号编码器，通过创建物料自动生成出图号，从而实现物料编码、文档编码、图号的相关联（限于一图一物的情况，不适用一图多物料的情况）

代号生成

为 物料分类 绑定 代号编码器 后，创建该类物料，就可以自动性的生成出该物料相对应的图号了

代号生成优势

使用代号生成的方式，比较适合图纸匹配物料的关联方式，即使用 CAD接口的 添加物料 功能，将物料信息添加到图面后，可以顺利的将图号写入到图纸上

并且可以确保物料属性中，代号不为空，会记录到该物料的对应图号

代号生成缺点

采取代号生成方式的缺点在于，图纸的文档编码与物料紧密相关，不容许出现一图多物料的情况

图号与文档编码关联

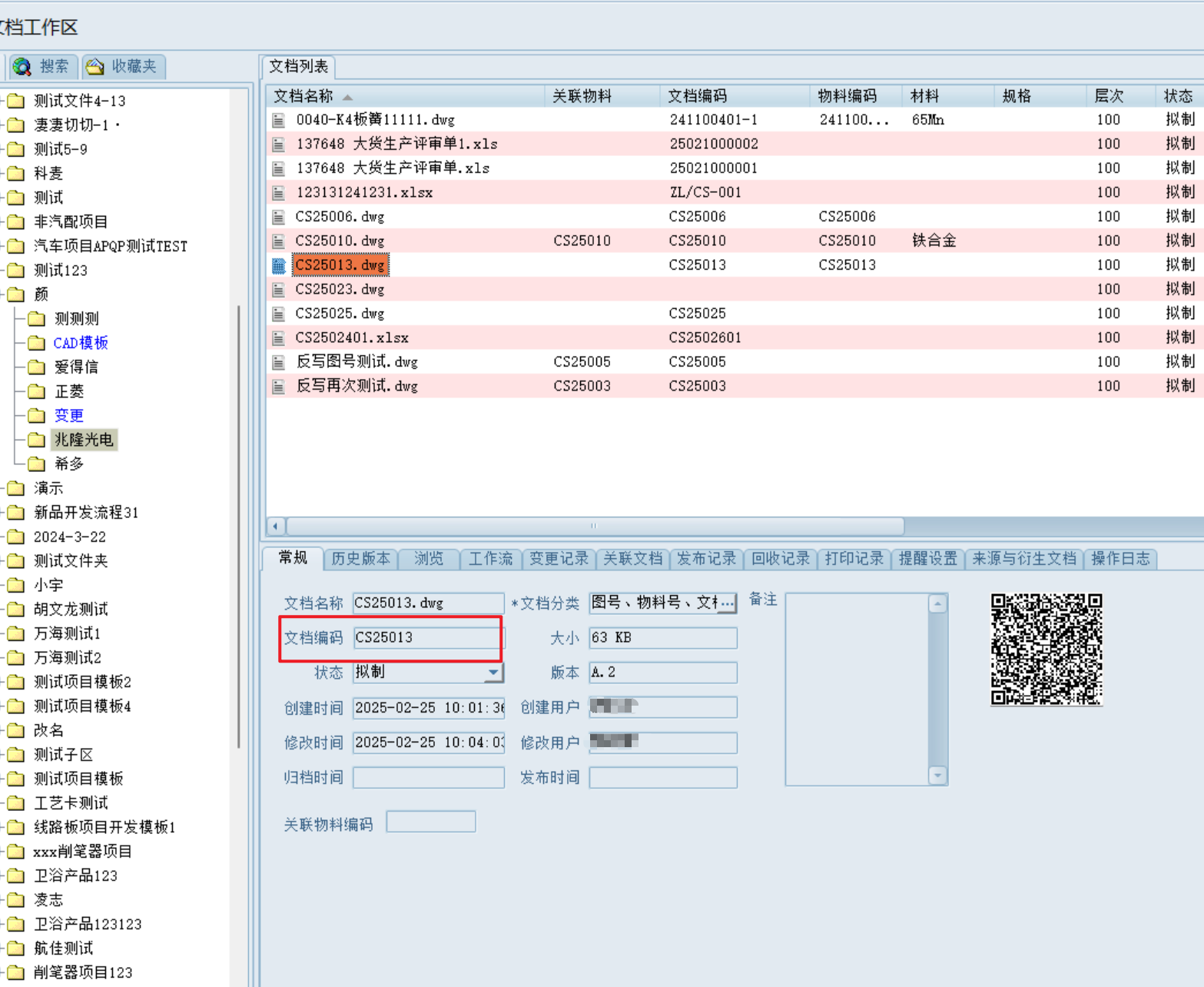

使用 CAD接口的 添加物料，将物料信息添加到图面后，可以顺利的将图号写入到图纸上，此时图纸中已记录了图号（文档编码）信息，但是对于系统而言，图号与文档编码是分开记录的

以AutoCAD为例，若想要将图纸信息写入到文档属性中，需要完成与系统绑定工作

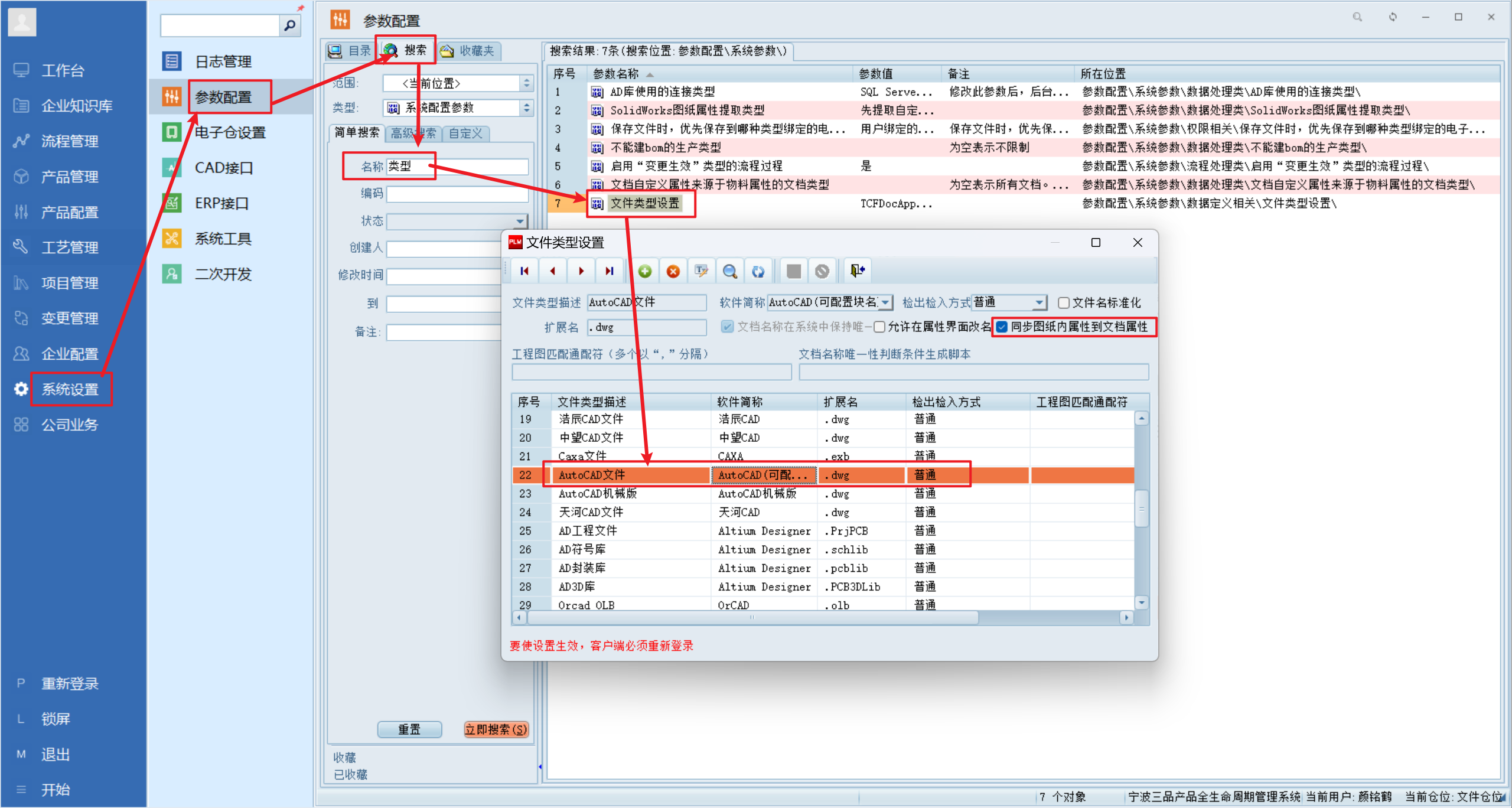

此外还需要在 系统设置 → 参数配置 → 搜索 → 搜索文件类型 → 文件类型设置 中设置 AutoCAD（可配置块名），勾选 同步图纸内属性到文档属性 参数

开启此参数后，检入、上传图纸时，图纸属性信息会写入到文档属性中

扩展

图号与物料编码一致性设置

若想要图号与物料编码相同，有多种方式可以实现，其一为代号编码器，其二为 Delphi脚本

代号编码器

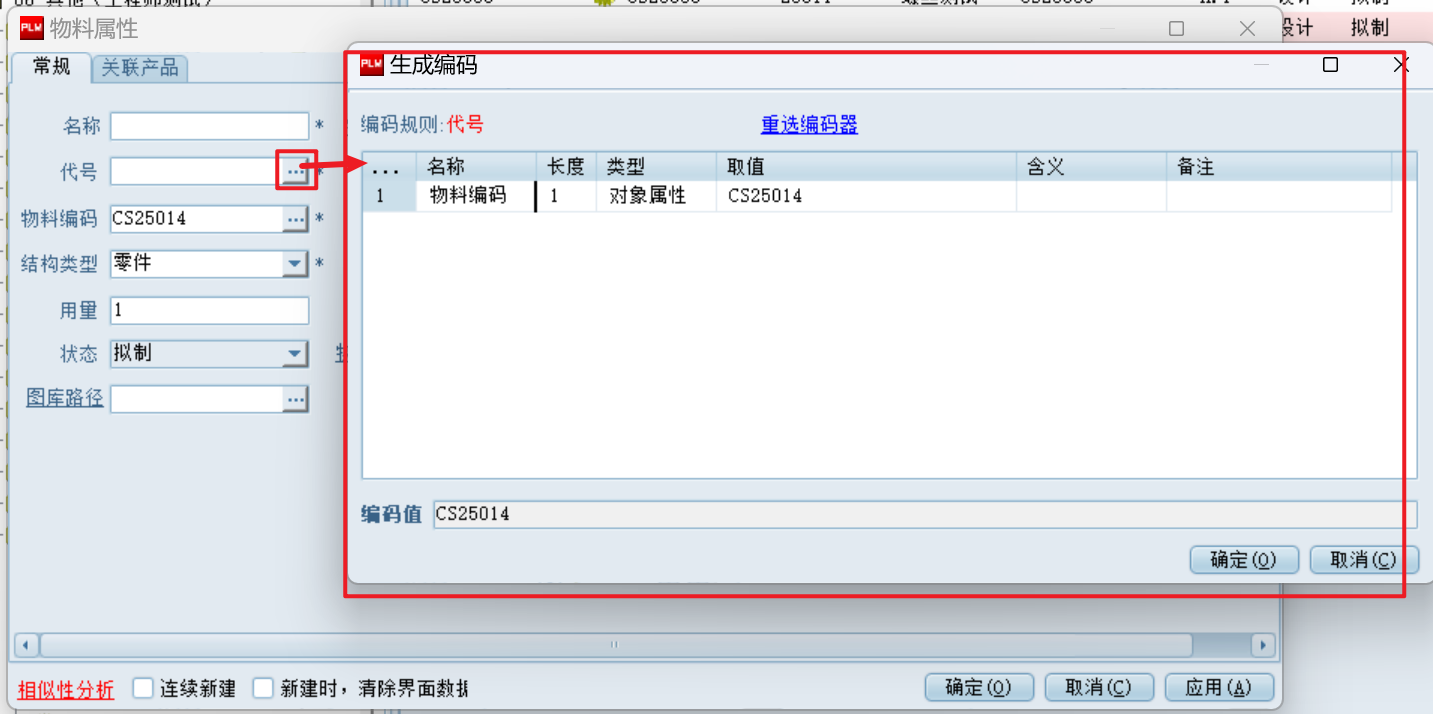

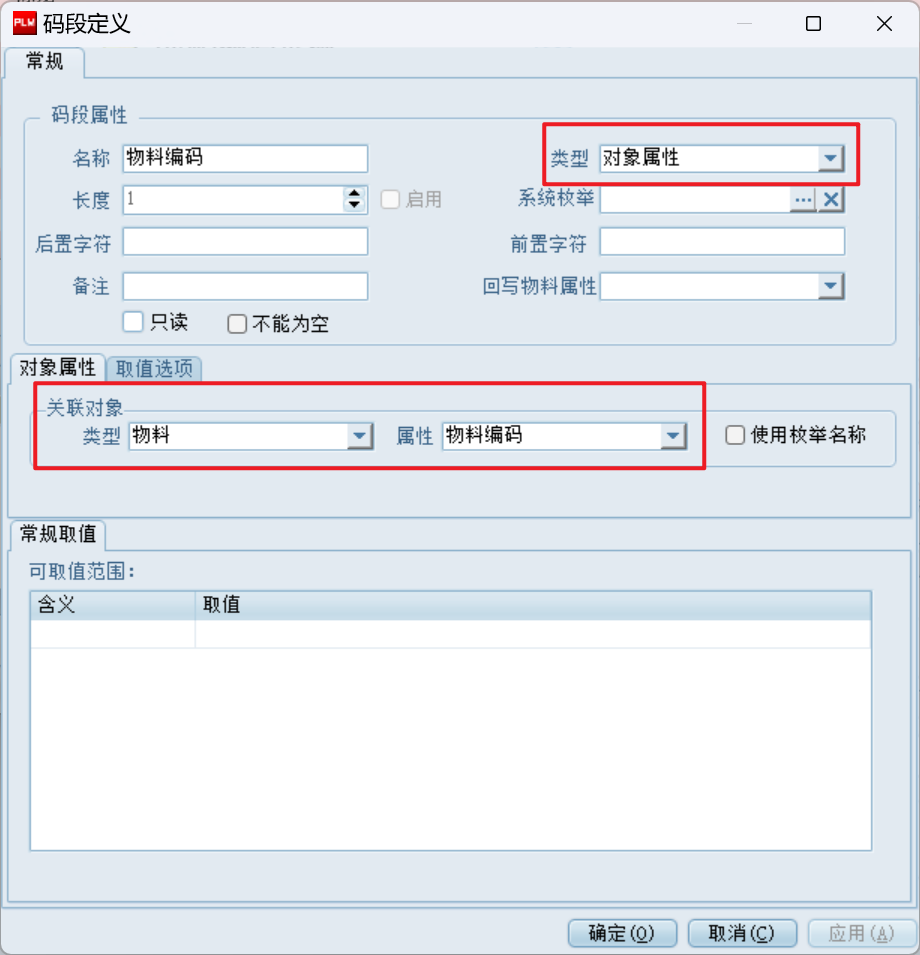

使用 代号编码器 去生成图号，需要先创建一个编码器，在此编码器中，只要有一个码段信息即可，即使用对象属性去获取物料编码

这样在创建物料时，可以一键生成相应图号

Delphi脚本

为物料分类设置 Delphi脚本可以实现依据脚本内容自动生成代号的功能

脚本内容如下：

uses MyClass,Variables,BaseUtil,CommonFunc,DataConst,CFFrm,CFSimplePropFrm,Forms,StdCtrls,Variants,SysUtils,Classes,Controls,Dialogs,
     CHostIntf,ProductClas,DocClas,LoginClas,VirtualTrees,CEntClas,PathClas;

begin

  //注释：在下面添加您的脚本代码
  // 检查 物料编码 是否为空
  if Trim(fedtItemCode.Text) <> '' then
  begin
    // 如果 物料编码 不为空，则将 代号 的值设置为 物料编码 的值
    fedtDrawId.Text := fedtItemCode.Text;
  end
  else
  begin
    // 如果 物料编码 为空，则清空 代号
   fedtDrawId.Text := '';
  end;
end.

有两种方式实现，分别为代号属性添加脚本与物料分类事件脚本（推荐）

代号属性添加脚本

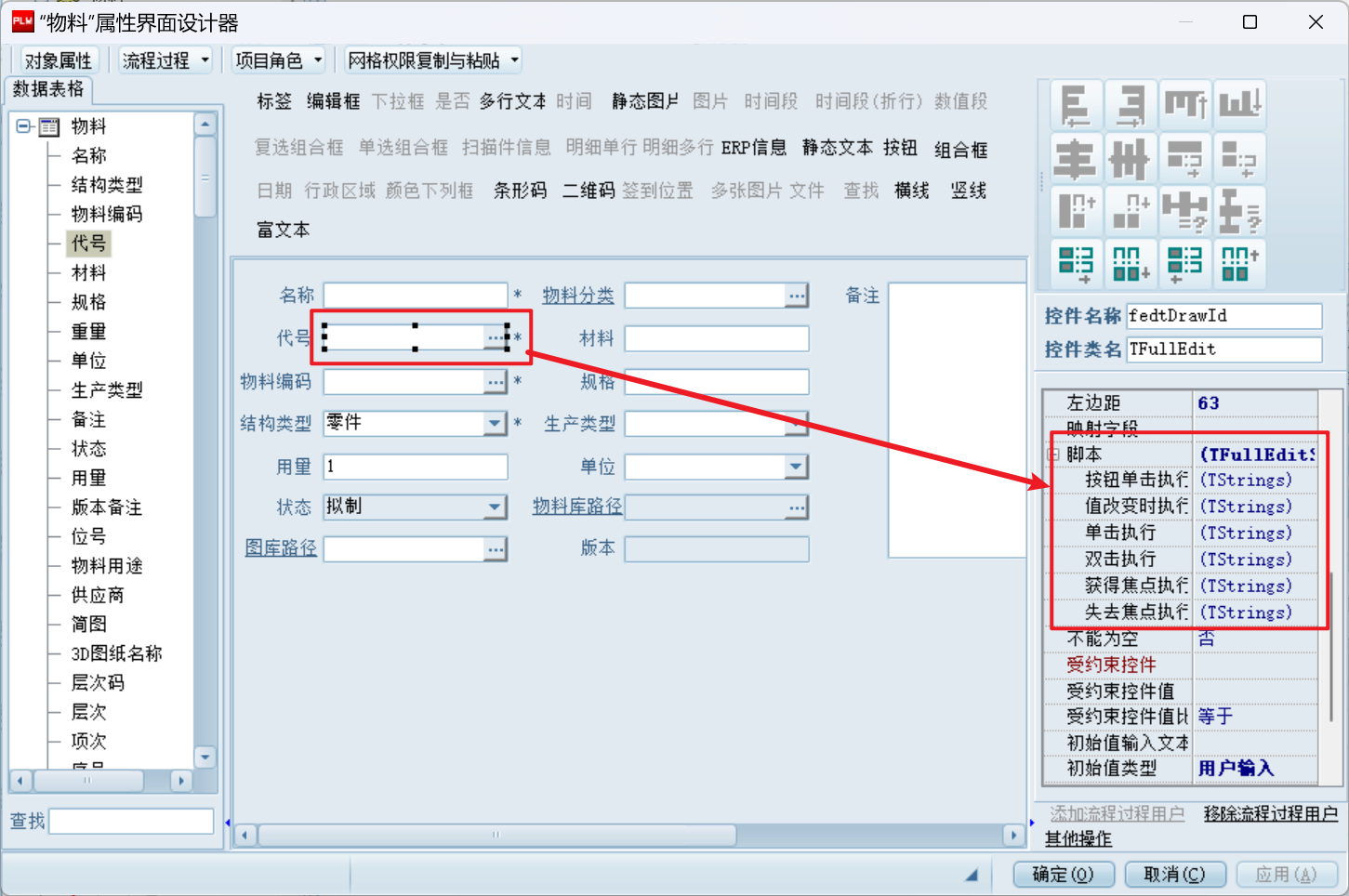

为代号属性添加脚本，即在自定义控件页面选择代号的控件，在其控件属性设置区配置脚本

此种方式，需要对控件执行相应的操作才会触发脚本。以 失去焦点执行 为例，需要先点击到代号控件中，然后将离开代号控件，才能触发脚本

物料分类事件脚本

物料分类事件脚本，是指在物料分类的事件脚本中设置脚本

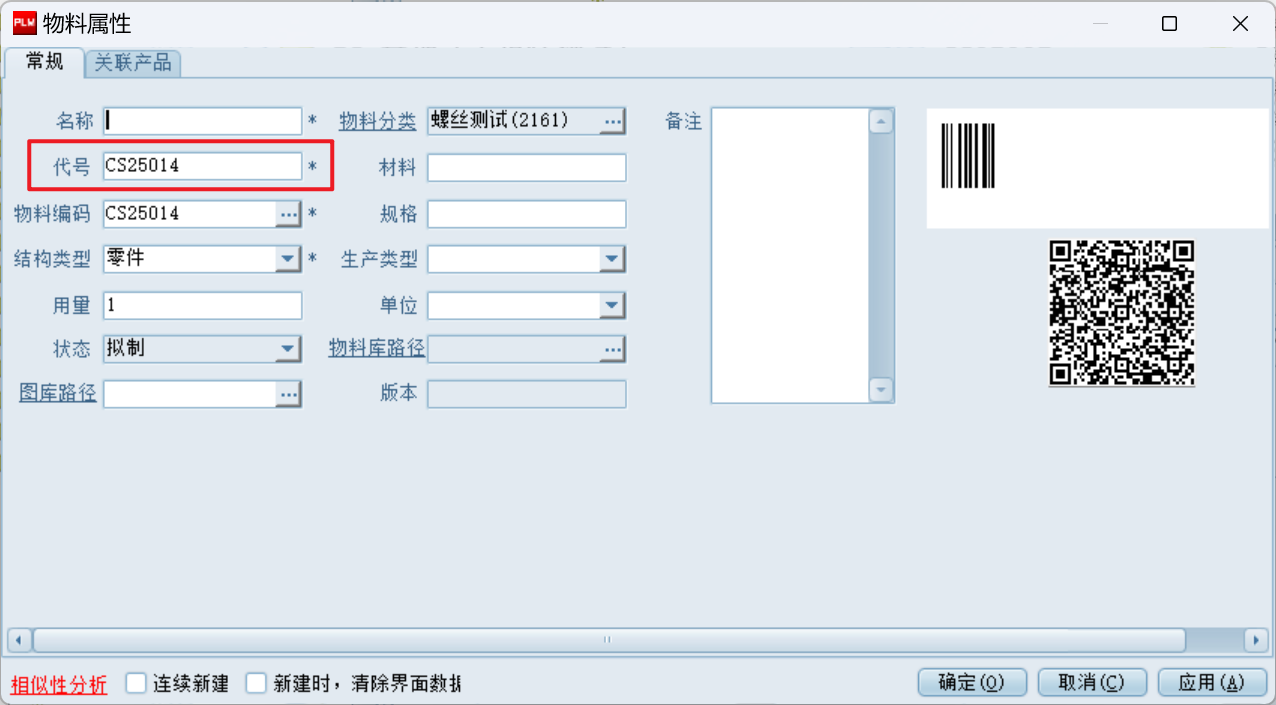

以 界面显示时 为例，设置好脚本后，创建物料时，依据脚本内容自动生成了代号，相较于代号属性添加脚本的方式，更省了一步
