块制作
AutoCAD的图形都是由线条与文字组成的，每个都是分开独立存在的，如果要移动、复制一个整体，这么做非常不方便。为此我们能够将其进行组合固化，需要用到“块”
B命令

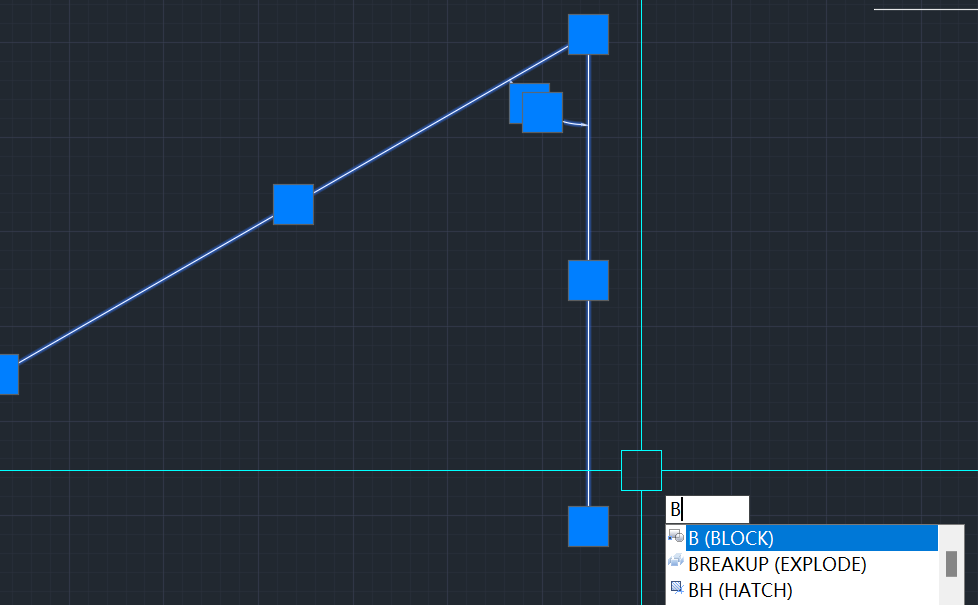

选择要组合的部分，使用“B”进入块制作中
在块定义页面输入名称，选择转换为块，并选择拾取点
注意：拾取点必须选择在图形上
快速组块
选中图形进行剪切，然后使用 ctrl+shift+v 快捷键即可粘贴为块
X命令
制作块后，面对需要取消组合的情况，选择该组合使用 “ X ” 命令即可将其打散
无法打散的情况

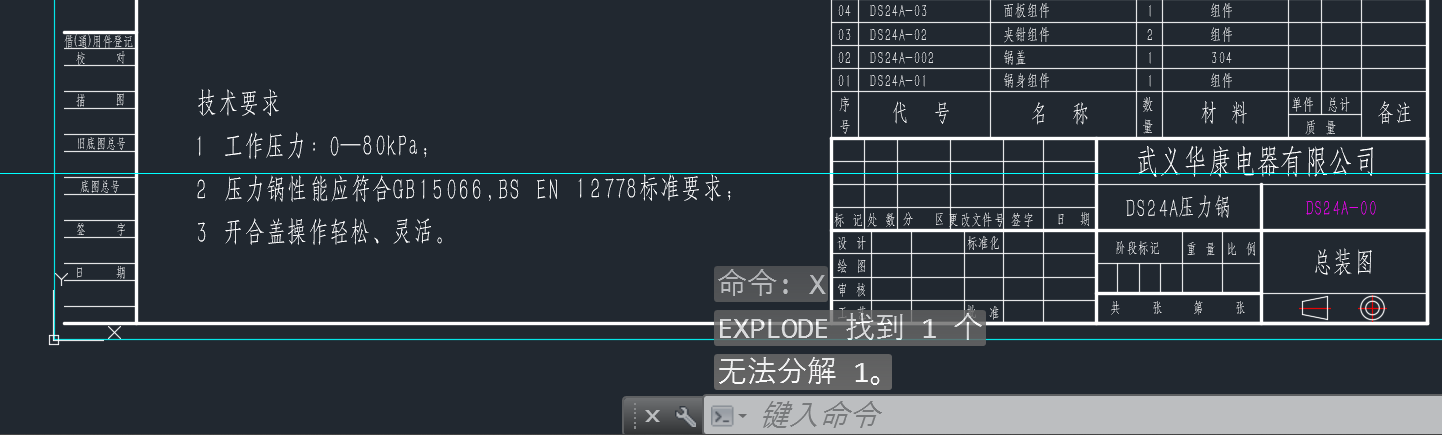

有时候呢，对块使用 X命令 也无法将其打散，会提示无法进行分解
对于这种情况有两种方法可以进行处理
方法一

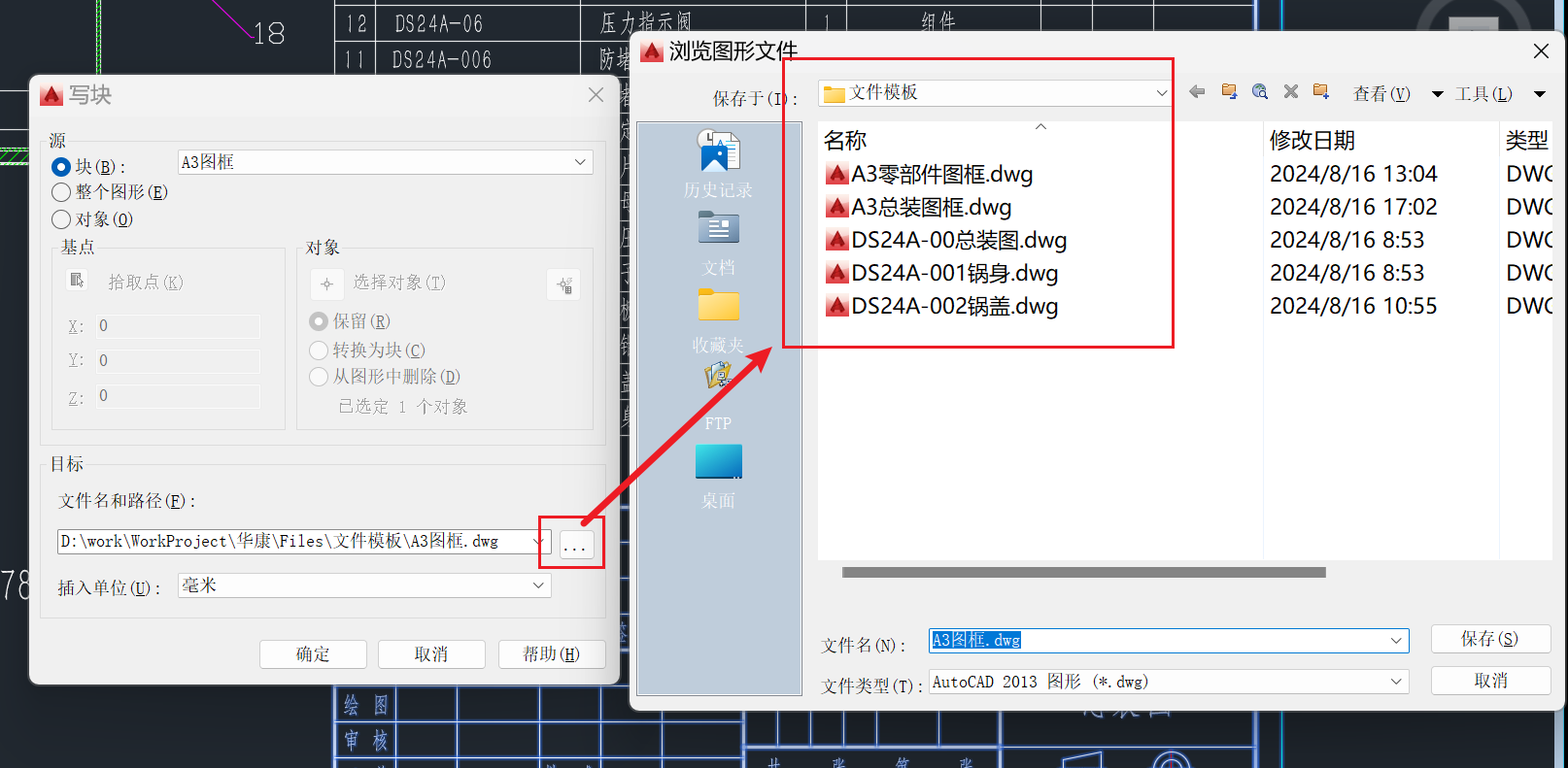

使用 WBLOCK命令 将块另存为一个新的文件
保存之后打开新文件，里面的块就是可以打散的
缺点：不能多个块一起选中用 WBLOCK命令，会导致不可打散的块仍然不能打散
方法二

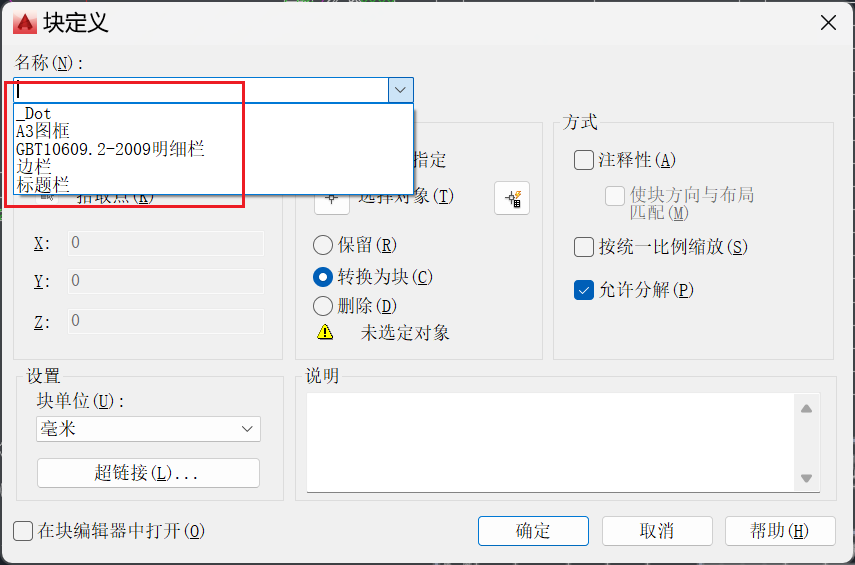

不选择任何块，直接使用 BLOCK命令，在“名称”里找到我们要打散的块
把 允许分解 的选项给勾上，这就是不让我们打散块的原因

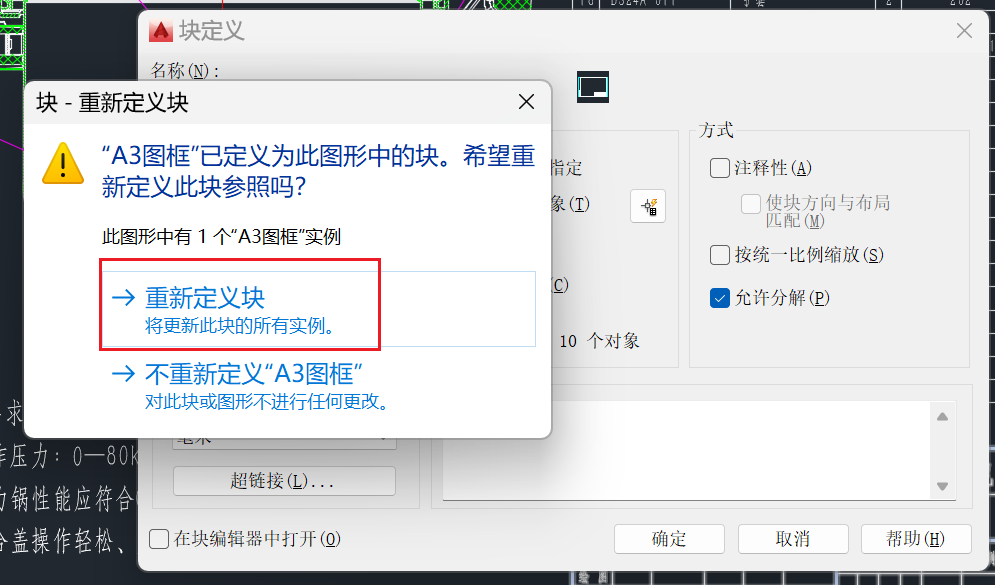

勾选后点击确定，会提示是否要重新定义块，选择 重新定义块

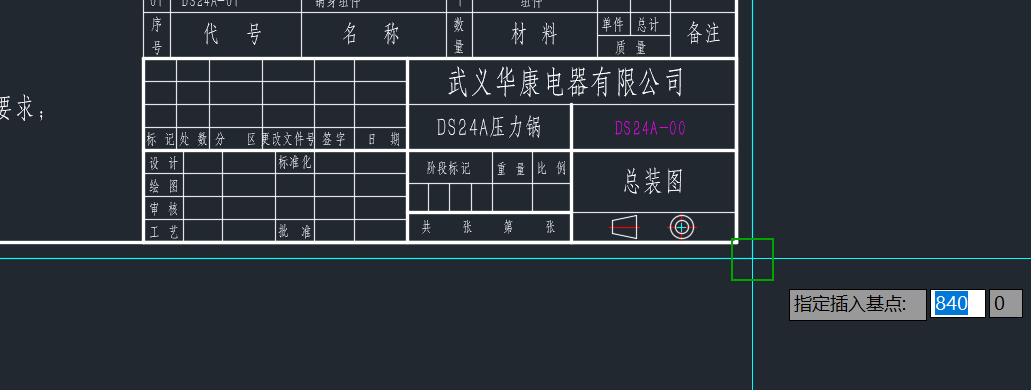

选择基点在右下角

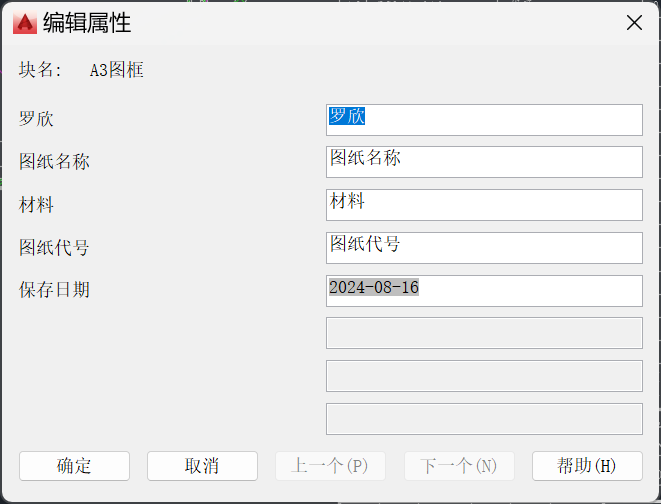

直接保存属性，然后调整图框位置即可
删除块
直接用 “ X ” 命令打散块或者选中块用delet删除是无法真正删除块的
首先需要让图纸上没有该块（将其打散或删除）

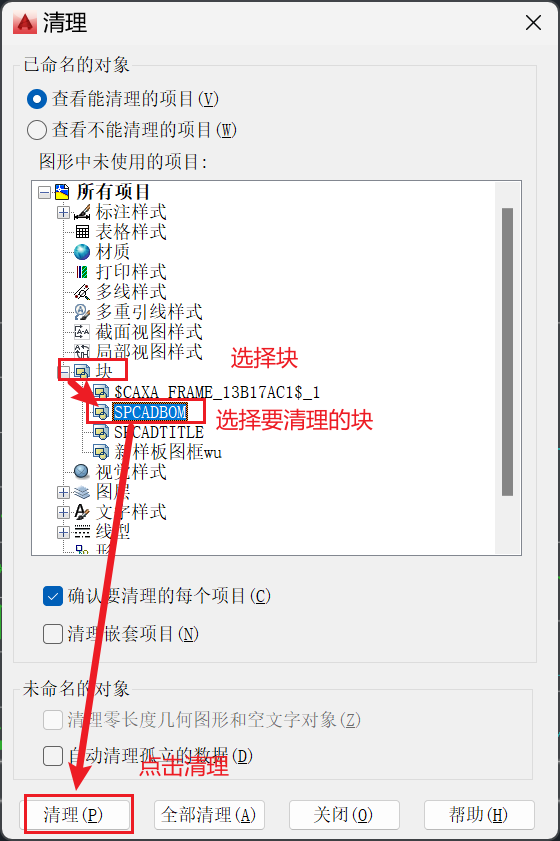

使用 “ PURGE ” 命令进入清理页面
选择 “ 块 ” => 选择要清理的块，点击清理即可
