介绍
SolidWorks 中有 工程图模板 和 图纸格式 两种东西，这二者一起使用，但又不是同一样东西
工程图模板：只是一种模板环境设置，文件后缀为：drwdot
图纸格式：这是我们绘图的底图，我们平常用的 A0、A1 ……这些图纸中包含的信息，就是图纸格式，文件后缀为：slddrt

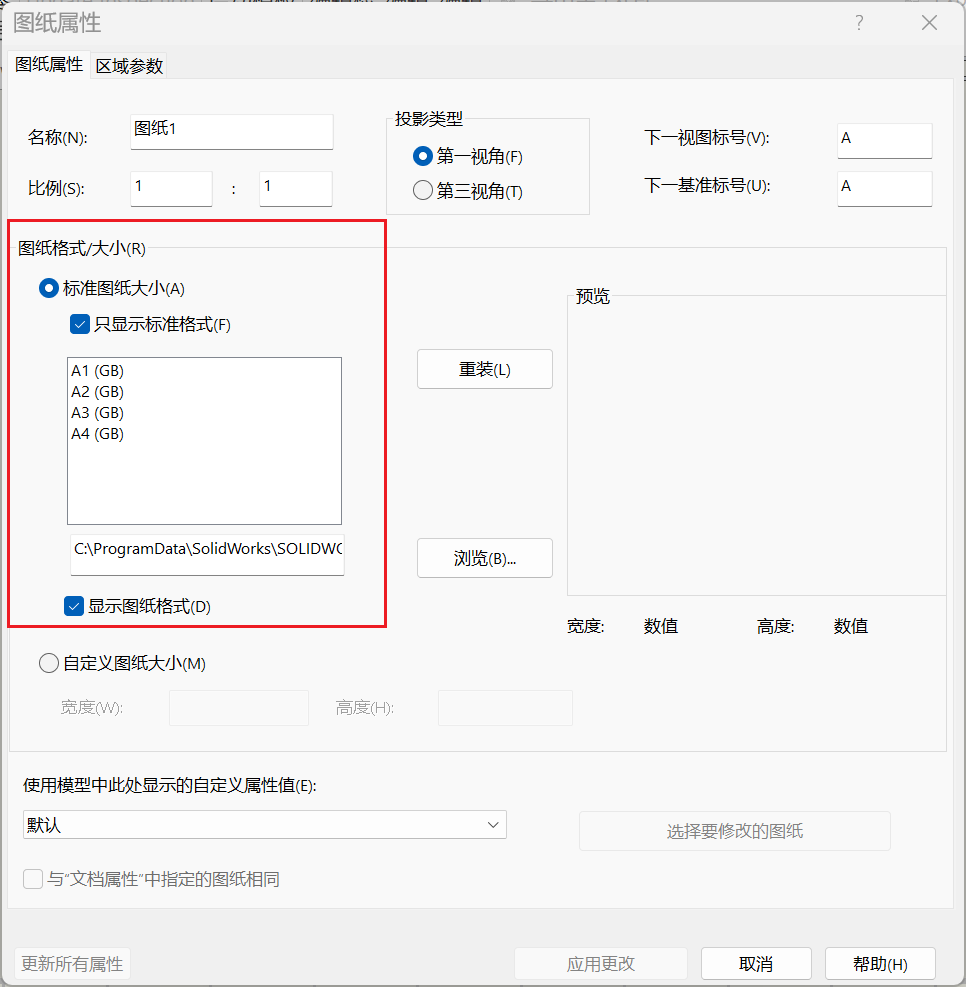

这两者是配合使用的，图纸模板是我们新建工程图时选用的模板，比如 A4 模板，但是当我们开始工程图出图时发现，这个 A4 图框太小了，这个时候想要换 A3 的图框，但是我们已经选用了 A4 的工程图模板，这个时候要删除重新绘制的话，太过于麻烦，此时可以鼠标右键图纸，选择 属性 后，对图纸格式进行更换
如何制作
图纸格式 的制作，是基于 工程图模板 的，所以需要先进行 SolidWorks工程图模板制作

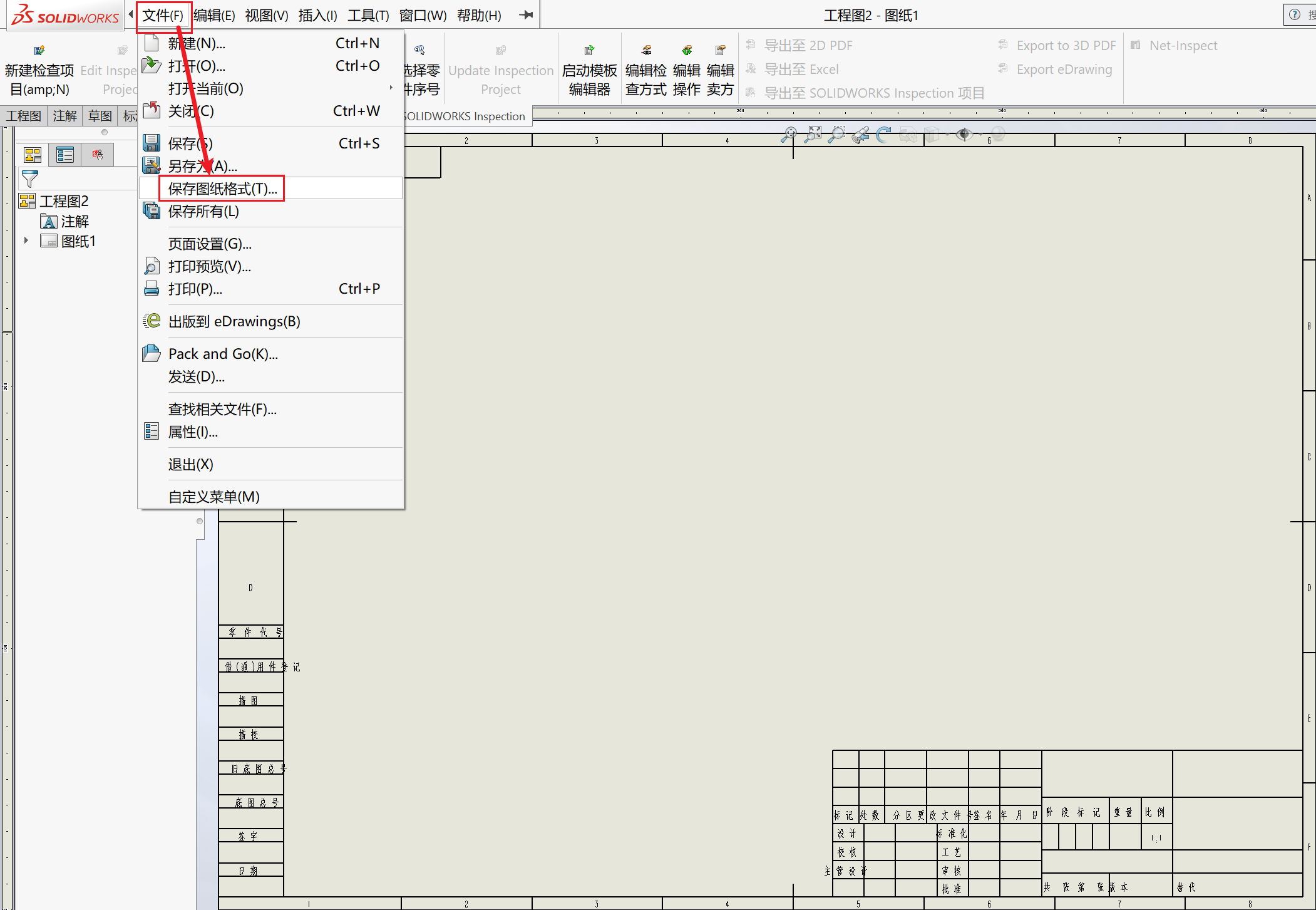

完成后选择 文件 → 保存图纸格式 即可将制作好的模板保存成 图纸格式 了
工程图模板与图纸格式绑定
保存了 图纸格式 后，还需要与 工程图模板 进行绑定（每一台电脑都要进行单独的绑定操作）

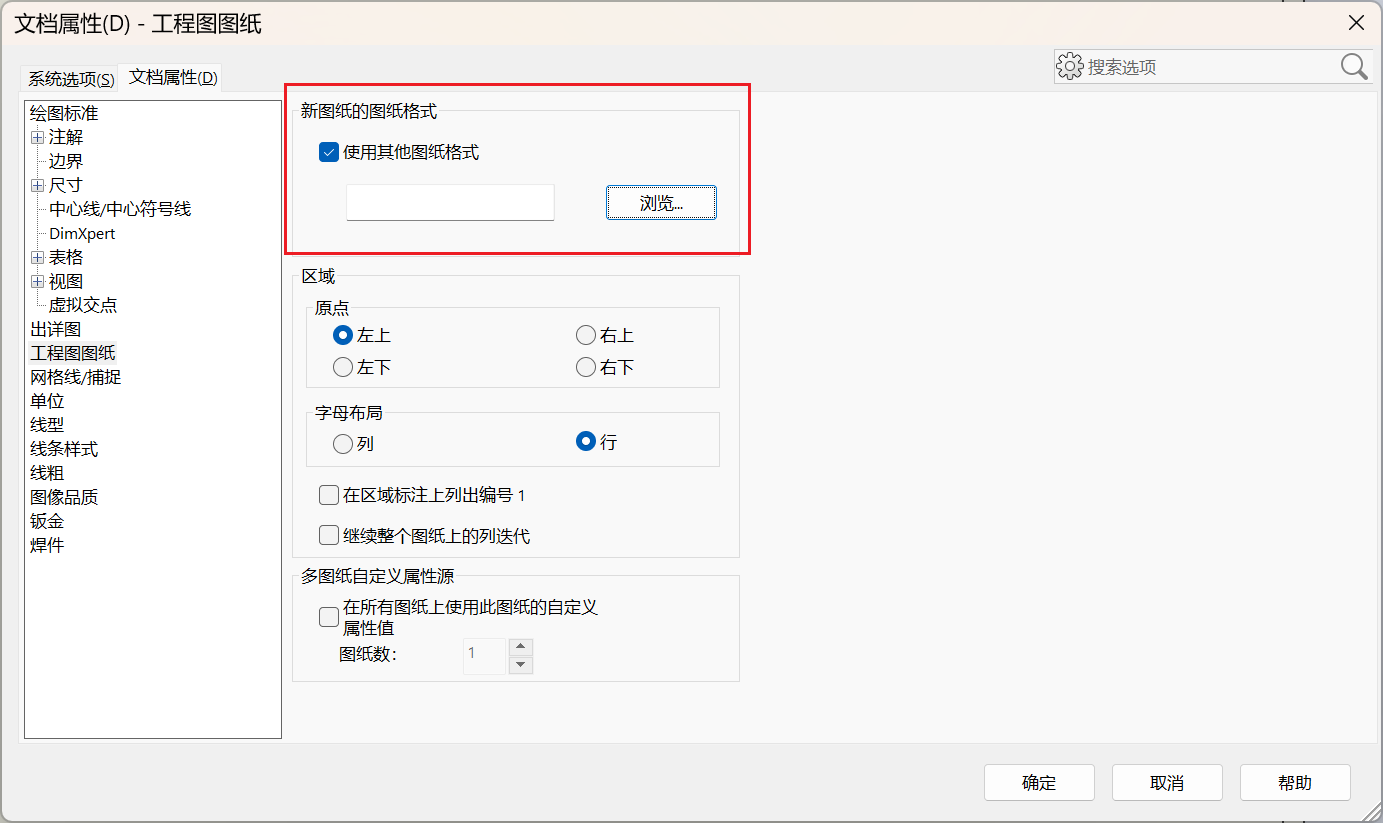

在 工程图模板 中打开 设置 → 文档属性 → 工程图图纸，设置 新图纸的图纸格式 即可
注意：每一台电脑都要单独设置！
作用

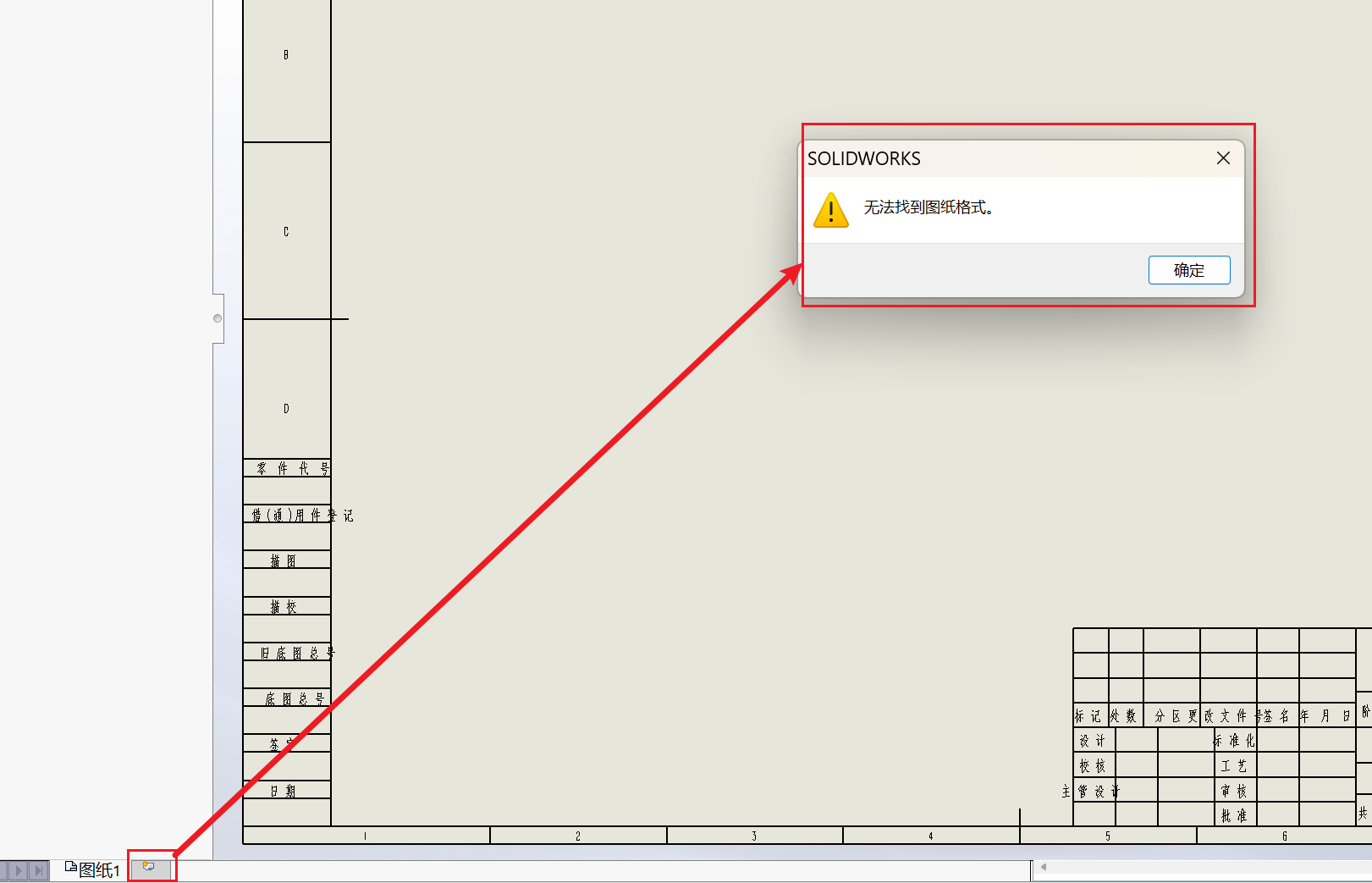

完成绑定后，当需要绘制多页工程图时，点击 新建 不会出现 无法找到图纸格式 的弹窗
