介绍

SolidWorks 工程图能够将三维模型上的属性引用到图面上，作用类似于 Creo的绘图模板

制作方式

打开 Solidworks 后，选择文件 → 新建选项，基于原有的工程图模板去创建新的工程图（默认情况下工程图模板的名称是：gb_a0、gb_a1……）

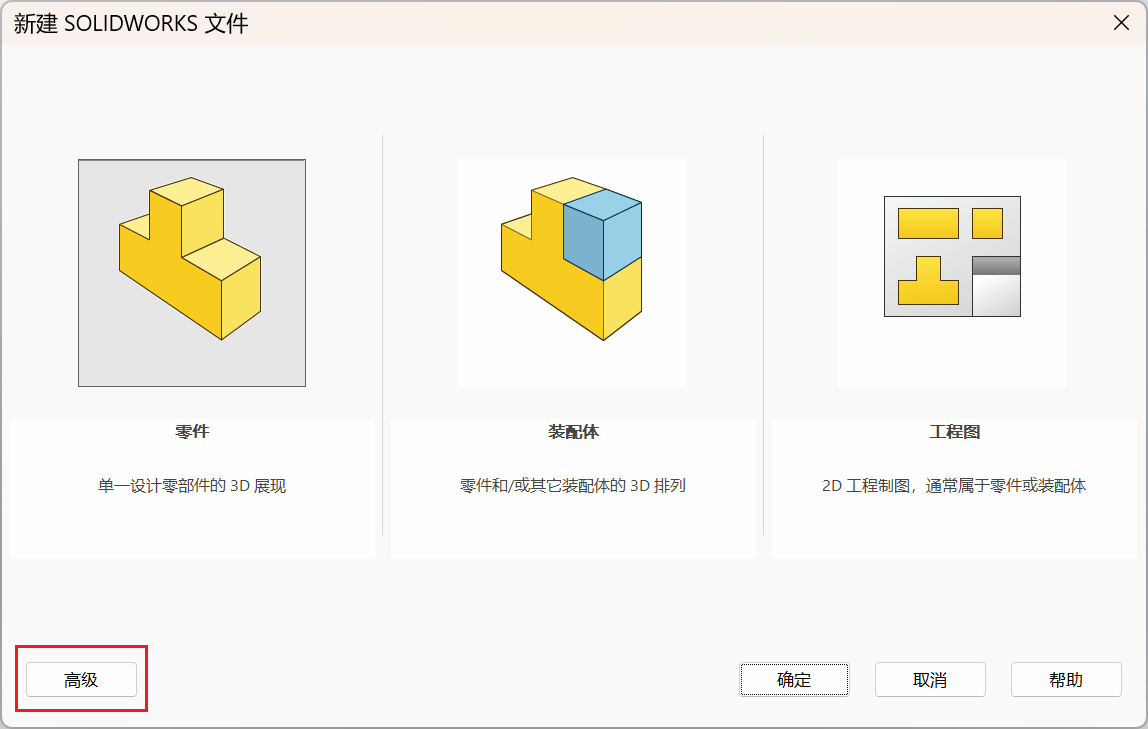

如果在新建时发现是如下界面，请点击高级选项后，再选择工程图模板进行创建

此时需要在新建出来的图面上配置引用属性，以便于将三维模型的属性引用到工程图图面上

在工程图任意位置上右键选择 编辑图纸格式 选项

选择后会进入到属性编辑页面

模型属性指的是要从三维模型中映射到工程图图面上的属性

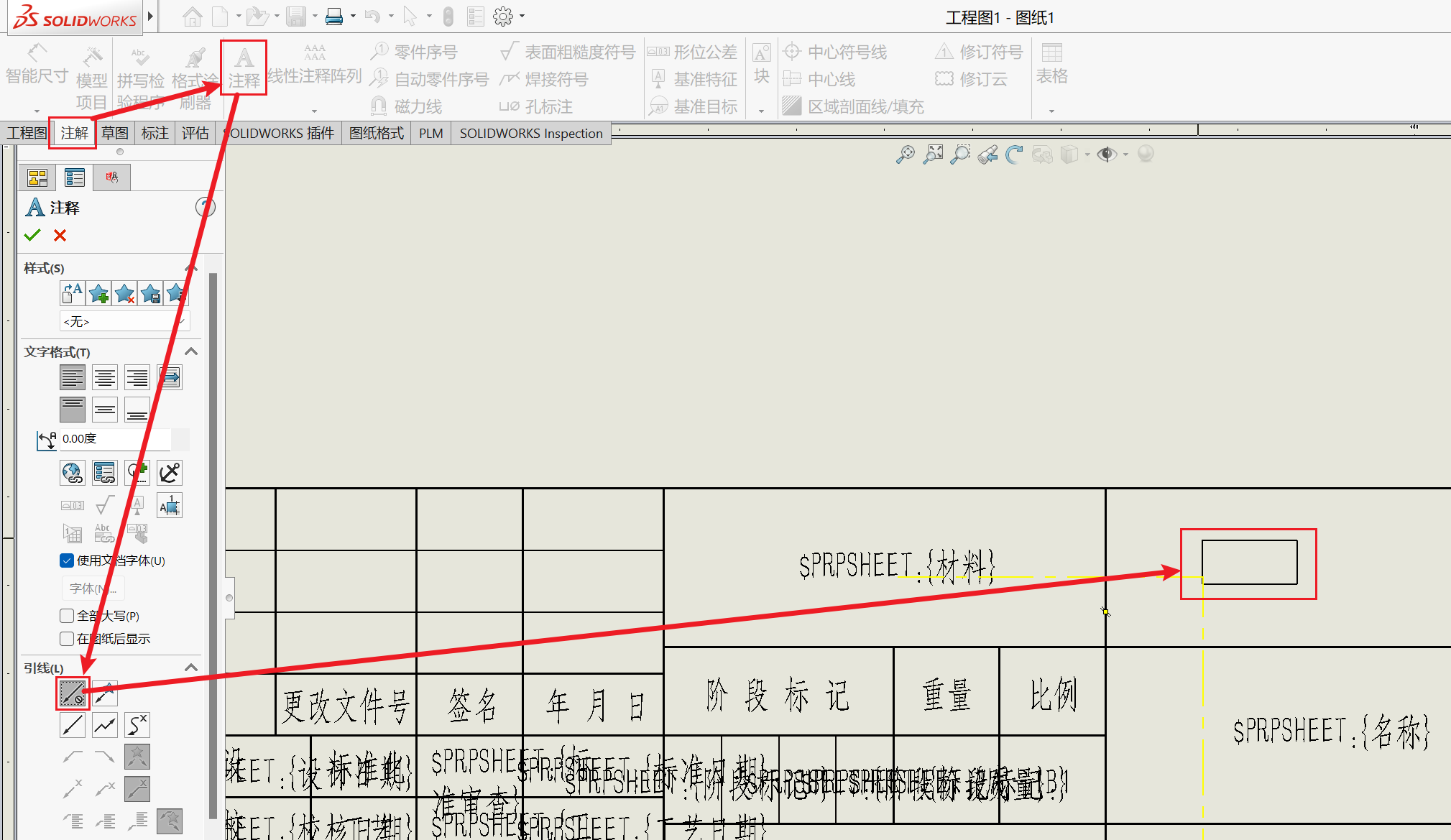

选择注解 → 注释后选择 无引线，将方框放置在指定的位置上

此时会要求在框中输入内容，不用输入，直接点击 √ 进行保存、应用

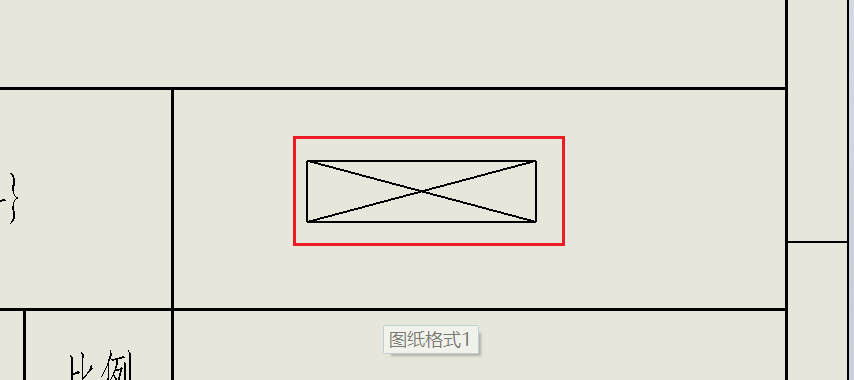

保存后，框会变成一个封闭的样子，此时再去单击这个框

单击后选择 链接到属性 选项

在 链接到属性 弹窗中，选择 此处发现的模型 → “图纸属性”中指定的工程图视图

在 属性名称 中设置要映射过来的属性（注意，此处不能直接输入 属性名称，必须选择）

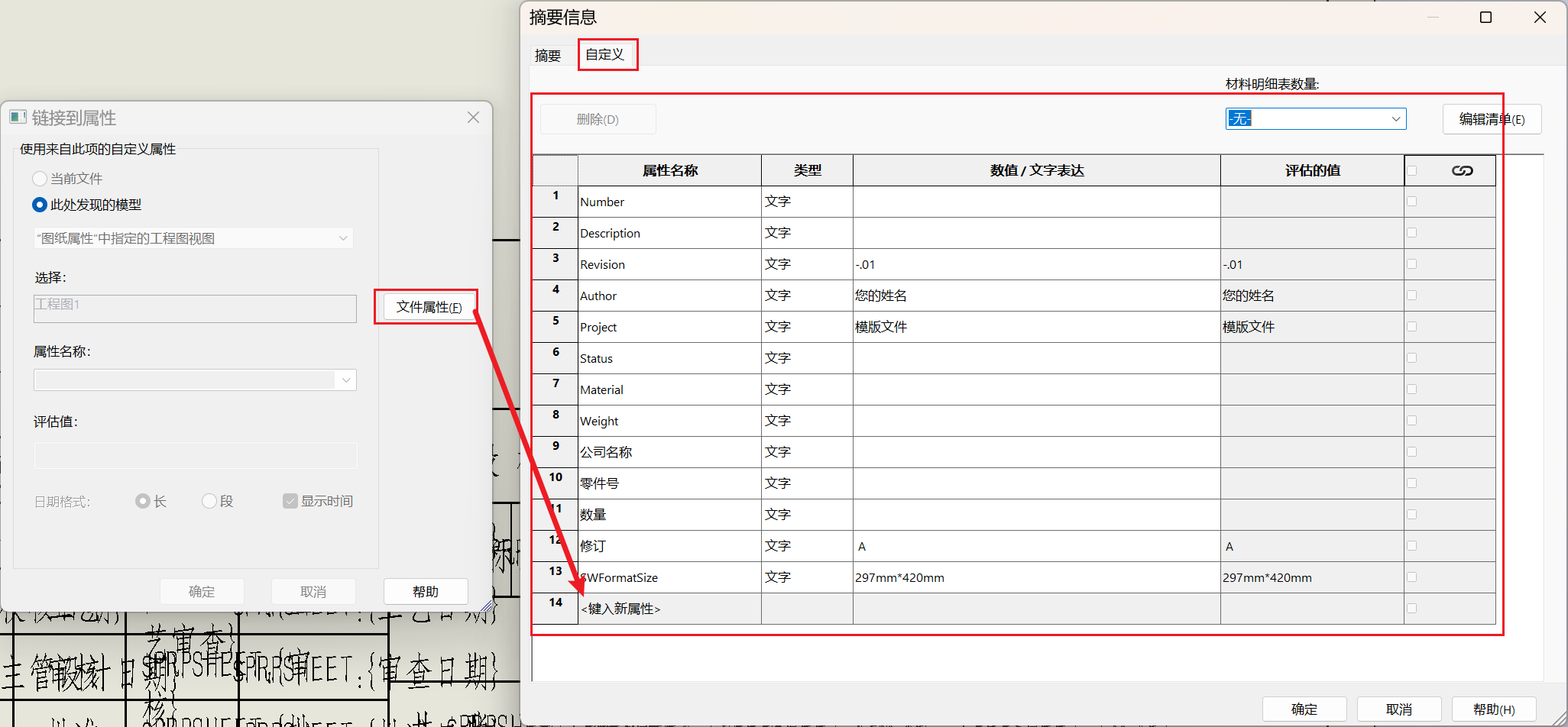

如果没有想要的属性，则点击 文件属性 进行添加，添加的方式与 SolidWorks模型模板制作的属性添加方式相同

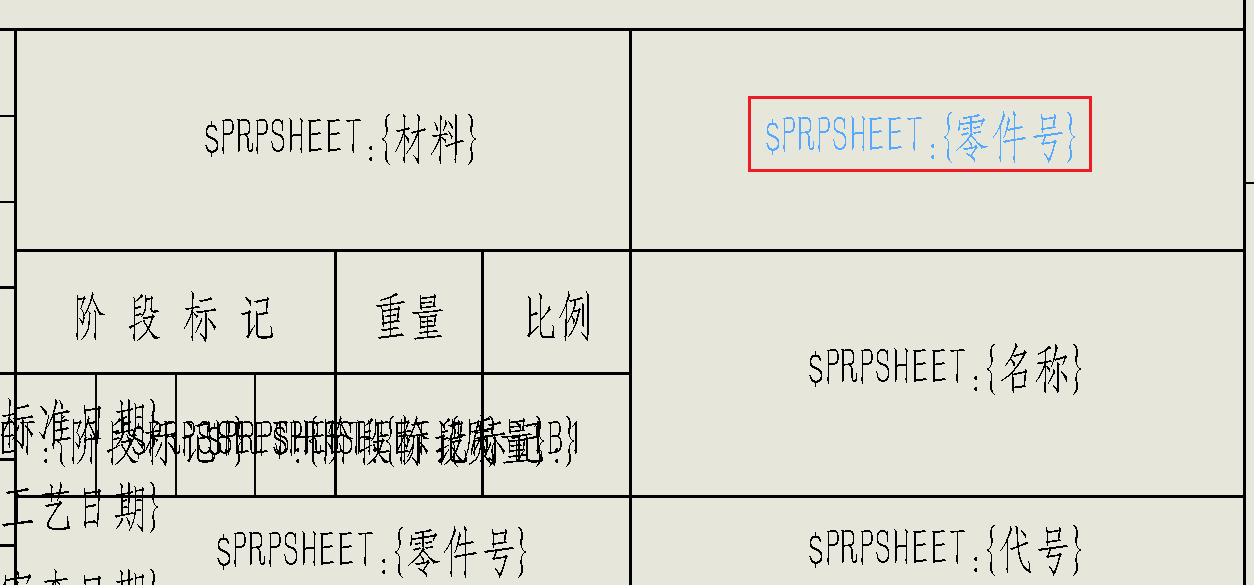

设置好后点击确定，图面上会呈现出如下形式，这样的话，我们的属性就定义好了

==说明：为属性填写的值与属性的字体、高度、宽度保持一致==

如有需要，可以对属性双击，选择全部内容后可以去调整这个属性的字体、高度、宽度等信息，调整后切记要点击 √ 进行保存

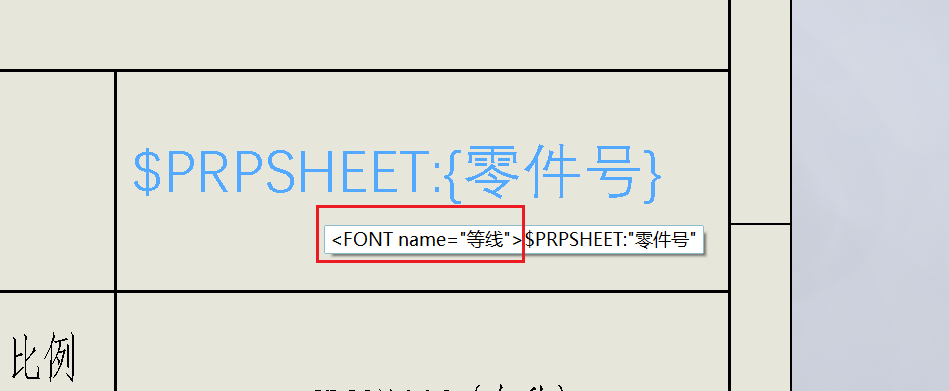

以修改字体为例，如果没有点击 √ 进行保存的话，将鼠标放在属性上会在属性内容前出现标签，此时需要再次点击属性，这时无论是否点击 √ 进行保存，修改都会生效
