介绍

在 Creo（原 Pro/ENGINEER）中，草绘（Sketch）是创建 3D 模型的基础步骤，主要用于定义 2D 几何形状，这些形状随后可通过拉伸、旋转等操作生成 3D 模型

草绘的作用

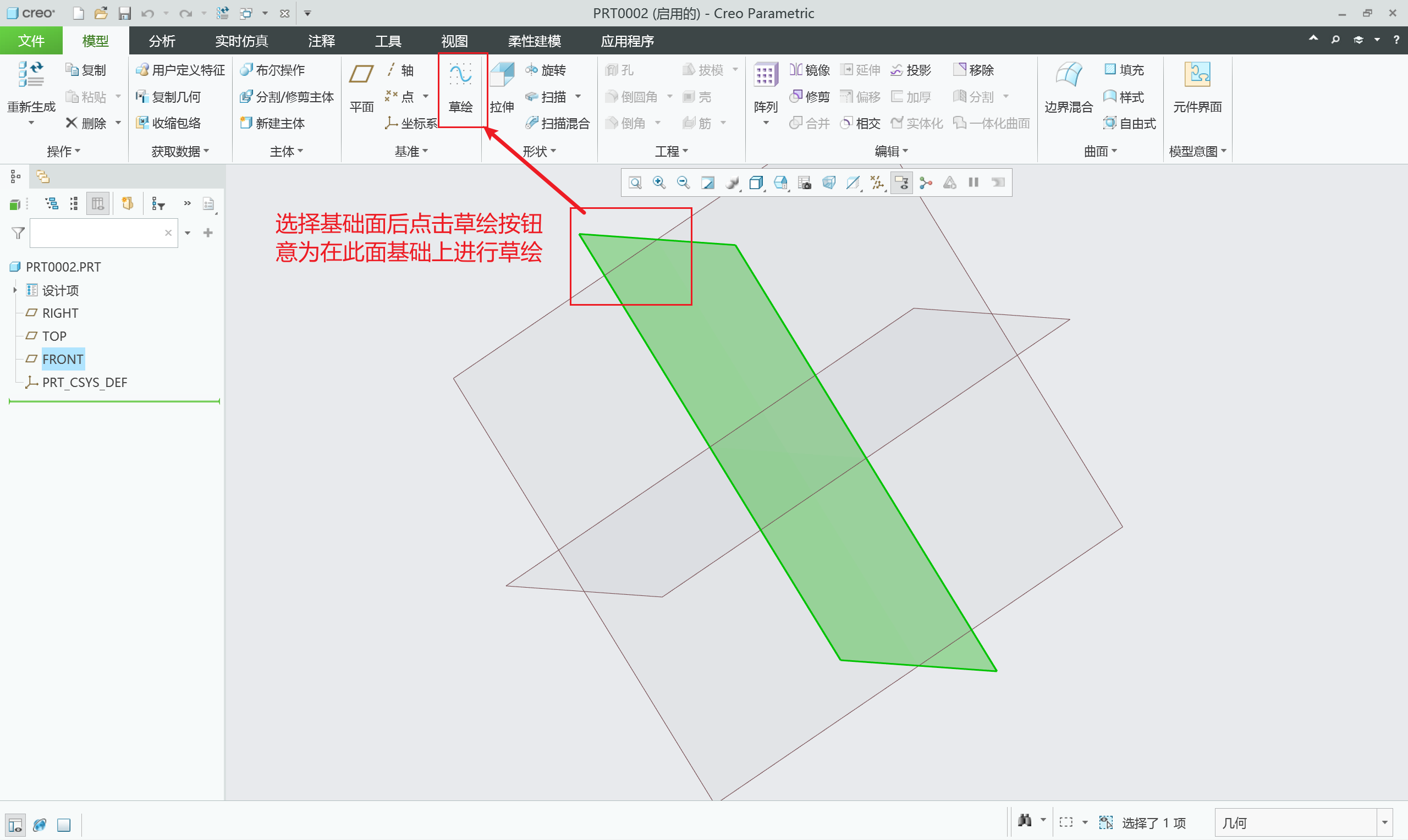

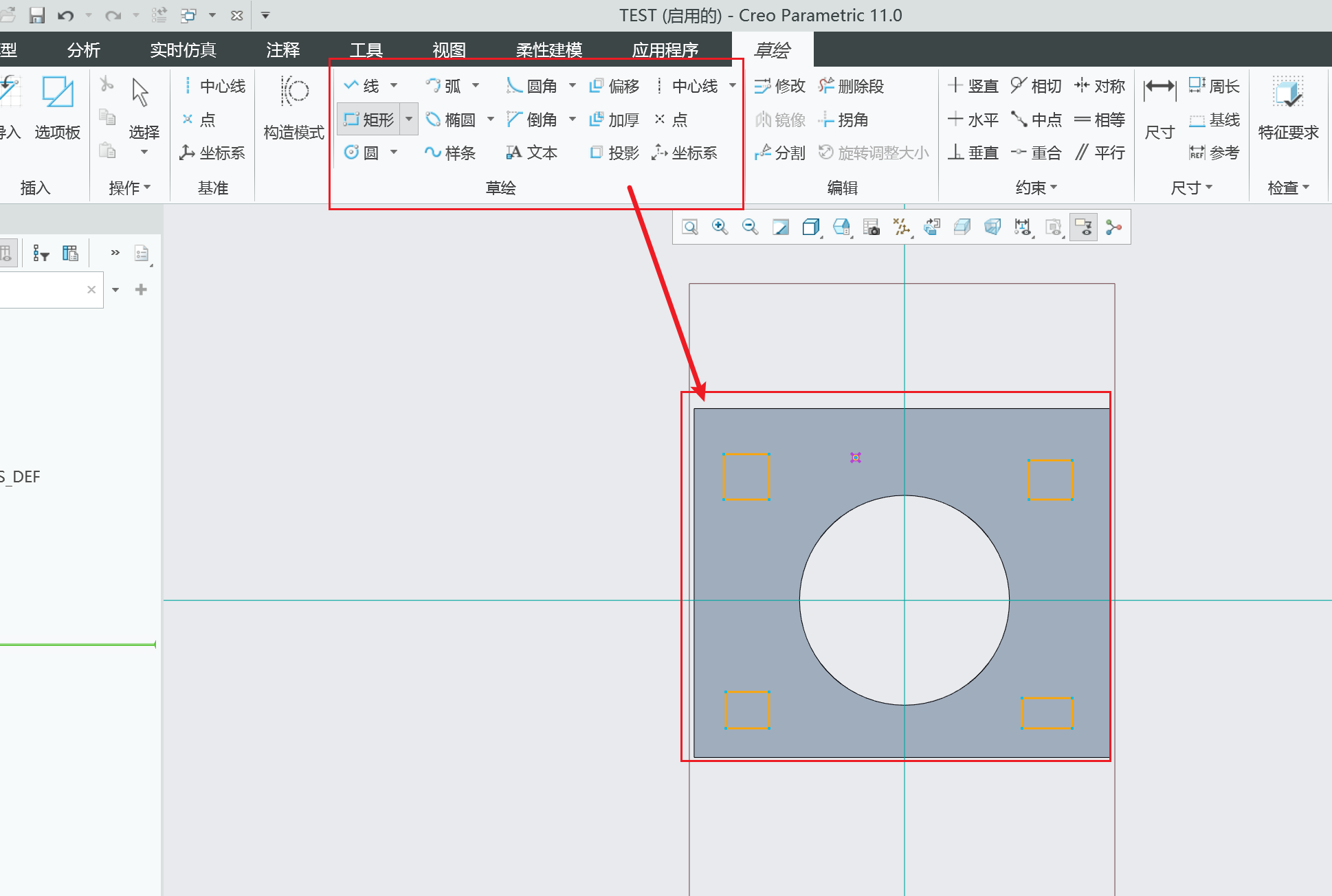

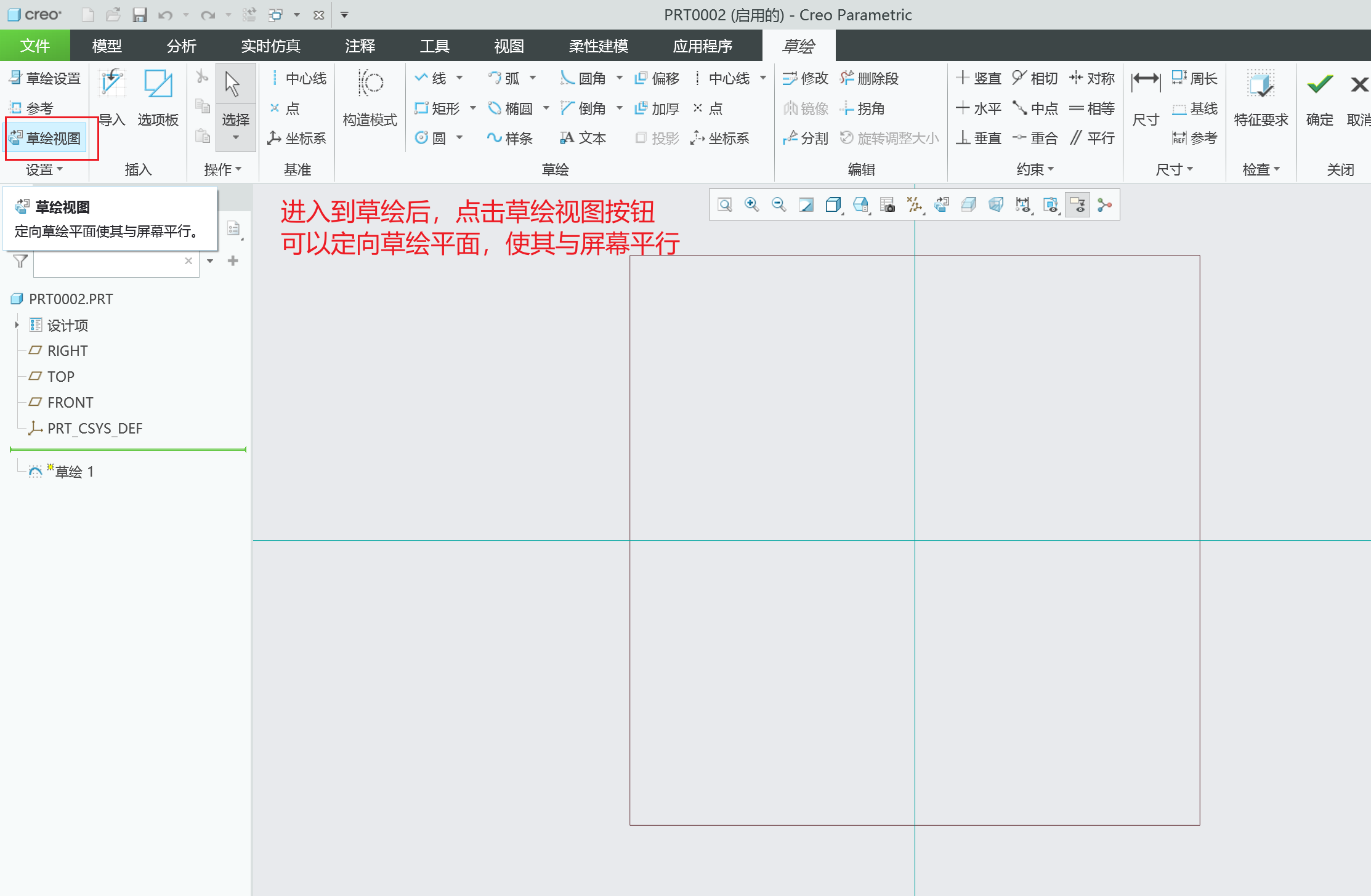

定义几何形状 通过绘制 2D 几何图形（如直线、圆、矩形等），为 3D 建模提供基础
参数化设计 草绘支持参数化设计，通过尺寸和约束控制几何形状，便于后续修改和调整
创建特征 草绘用于生成拉伸、旋转、扫描等 3D 特征，是构建复杂模型的基础
添加约束 通过几何约束（如平行、垂直、相切等）和尺寸约束，确保几何形状的精确性和稳定性
支持复杂建模 草绘可用于创建复杂曲面和结构，支持高级建模需求
提高设计效率 参数化和约束功能使设计更高效，便于快速修改和优化

形状的作用

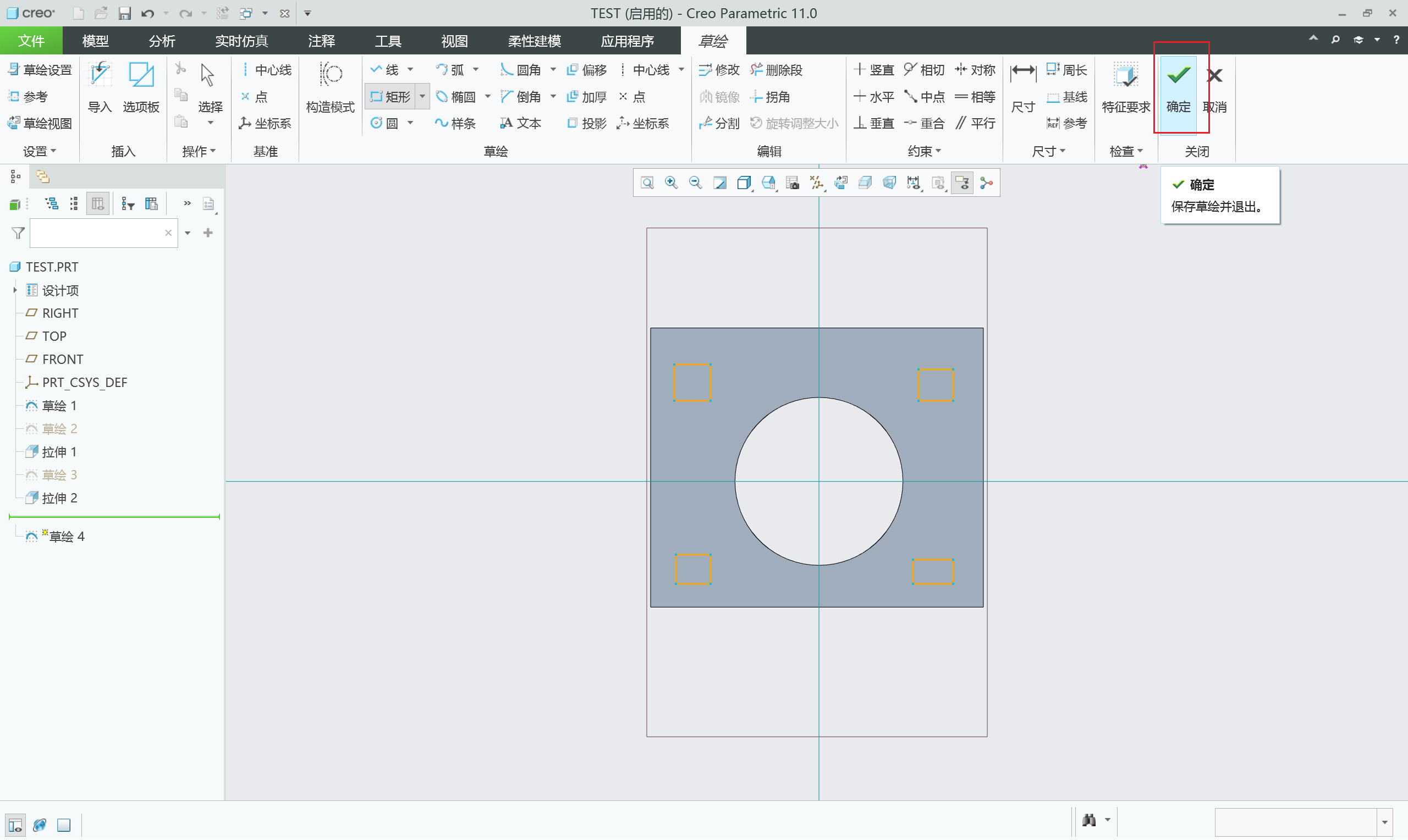

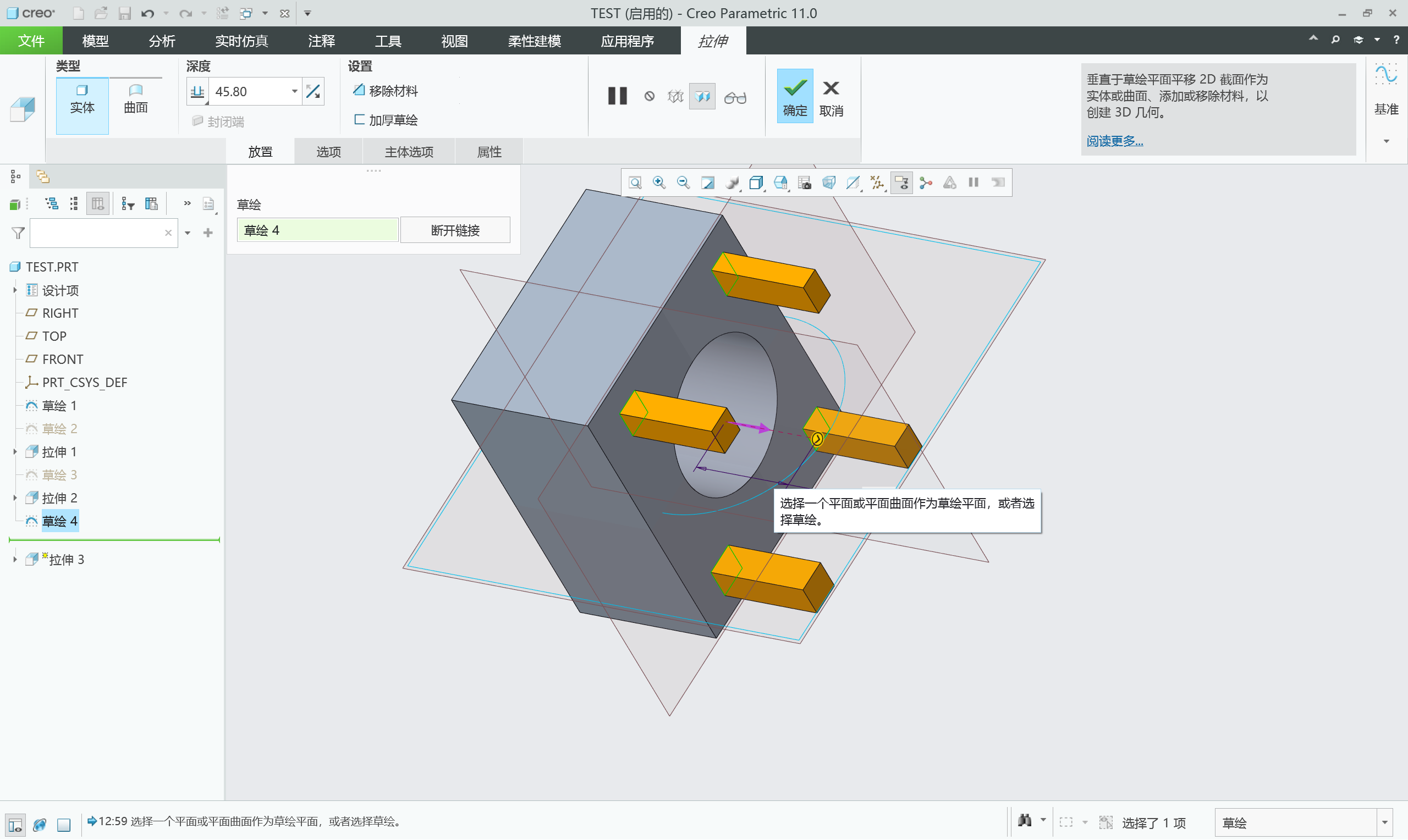

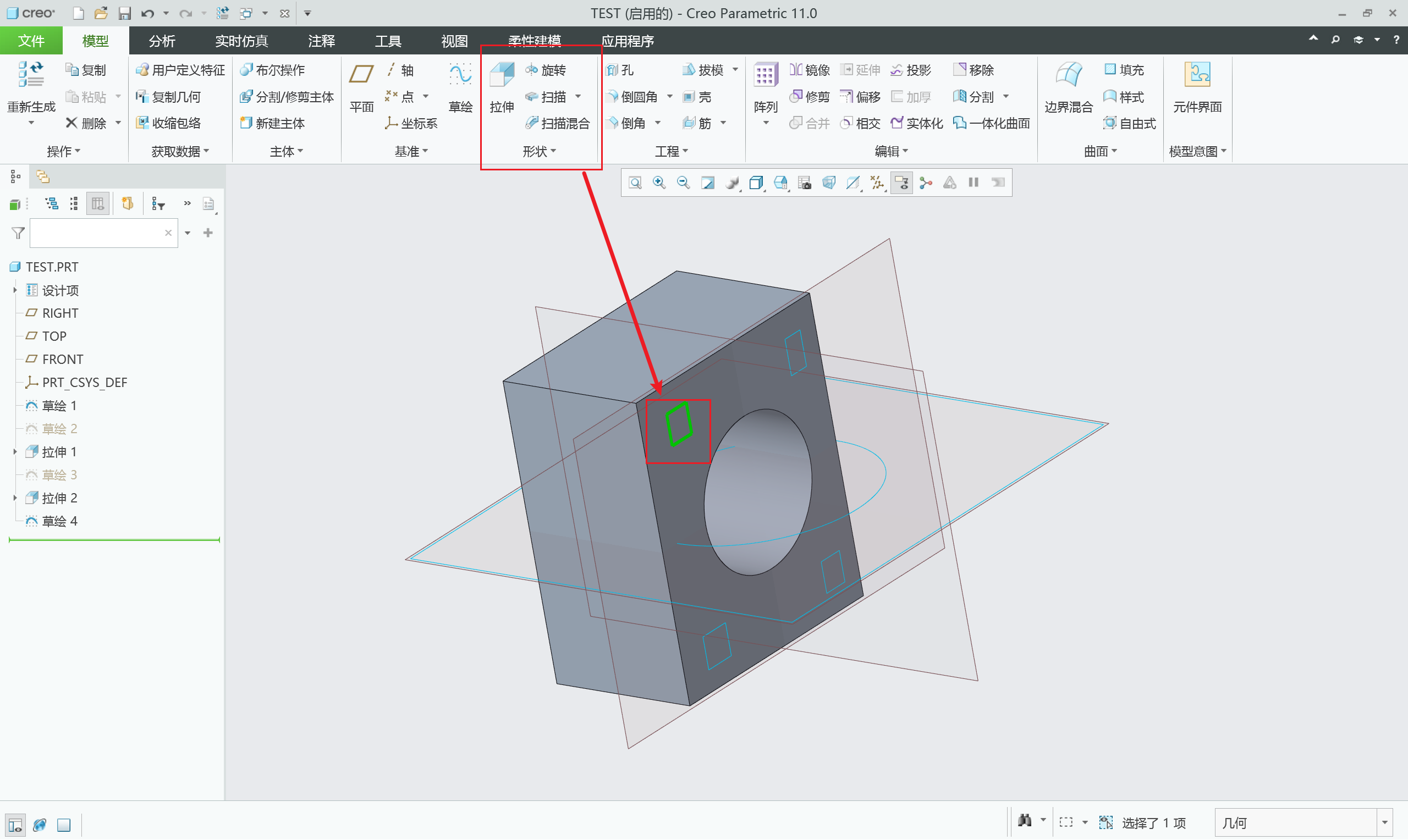

拉伸： 作用： 将封闭的 2D 草绘轮廓沿垂直于草绘平面的方向线性延伸，生成具有 恒定截面 的 3D 实体（加材料）或切除材料（减材料） 核心价值： 构建模型的基础几何体（如方块、圆柱）、凸台、凹槽、薄壁结构
旋转： 作用： 将 2D 草绘截面绕一条中心轴旋转一定角度（通常360°），生成 轴对称 的 3D 实体或曲面。同样可用于加材料或切材料 核心价值： 高效创建所有具有回转对称性的零件，如轴、盘、轮、瓶、碗、法兰等
扫描： 作用： 使一个 2D 草绘截面沿着一条预先定义的 2D 或 3D 轨迹线移动扫掠，生成连续的 3D 形状。轨迹决定了特征的走向 核心价值： 创建沿特定路径延伸且截面可能恒定或变化的特征，如管道、线束、绳索、装饰条、弹簧（恒定截面），或变截面把手（需配合关系式）
混合： 作用： 将两个或多个位于不同平面上的 2D 草绘截面连接起来，系统在截面之间进行过渡，生成光滑的 3D 实体或曲面。截面需具有相同数量的图元（边/顶点） 核心价值： 构建截面形状或大小逐渐变化的特征，如从方形过渡到圆形的连接件、锥台、复杂有机形态
扫描混合： 作用： 融合扫描和混合 的功能。定义一个扫描轨迹，并在轨迹上的特定位置放置不同的草绘截面。系统将截面沿轨迹扫描并在截面间进行混合过渡 核心价值： 创建沿复杂路径延伸且截面形状和/或大小可控变化的特征，提供极高的设计灵活性，如飞机机翼、变截面弹簧、特殊螺纹收尾、人体工学手柄
边界混合： 作用： 利用在 两个方向（第一方向和第二方向）上定义的、一系列 非平行 的草绘基准曲线、模型边或基准点，构建出光滑的 自由形式曲面。这些曲线定义了曲面的边界和内部形状 核心价值： 构建复杂、高质量、光顺的曲面，是工业设计、汽车、航空航天领域创建复杂外观曲面（如车身、手机外壳、消费电子产品）的核心工具。这些曲面通常后续会转化为实体
孔： 作用： 虽然孔特征本身有专用工具，但其定位常依赖于草绘基准点（在草绘中创建的点）。通过在草绘中放置基准点，可以精确控制多个孔的位置 核心价值： 实现 阵列化、精确定位 的钻孔操作（如法兰盘上的螺栓孔阵），是草绘在特征定位上的关键应用
