介绍
SolidWorks 工程图能够将三维模型上的属性引用到图面上，作用类似于 Creo的绘图模板
制作方式
打开 Solidworks 后，选择 文件 → 新建 选项，基于原有的工程图模板去创建新的工程图（默认情况下工程图模板的名称是：gb_a0、gb_a1……）
如果在 新建 时发现是如下界面，请点击 高级 选项后，再选择工程图模板进行创建
此时需要在新建出来的图面上配置引用属性，以便于将三维模型的属性引用到工程图图面上

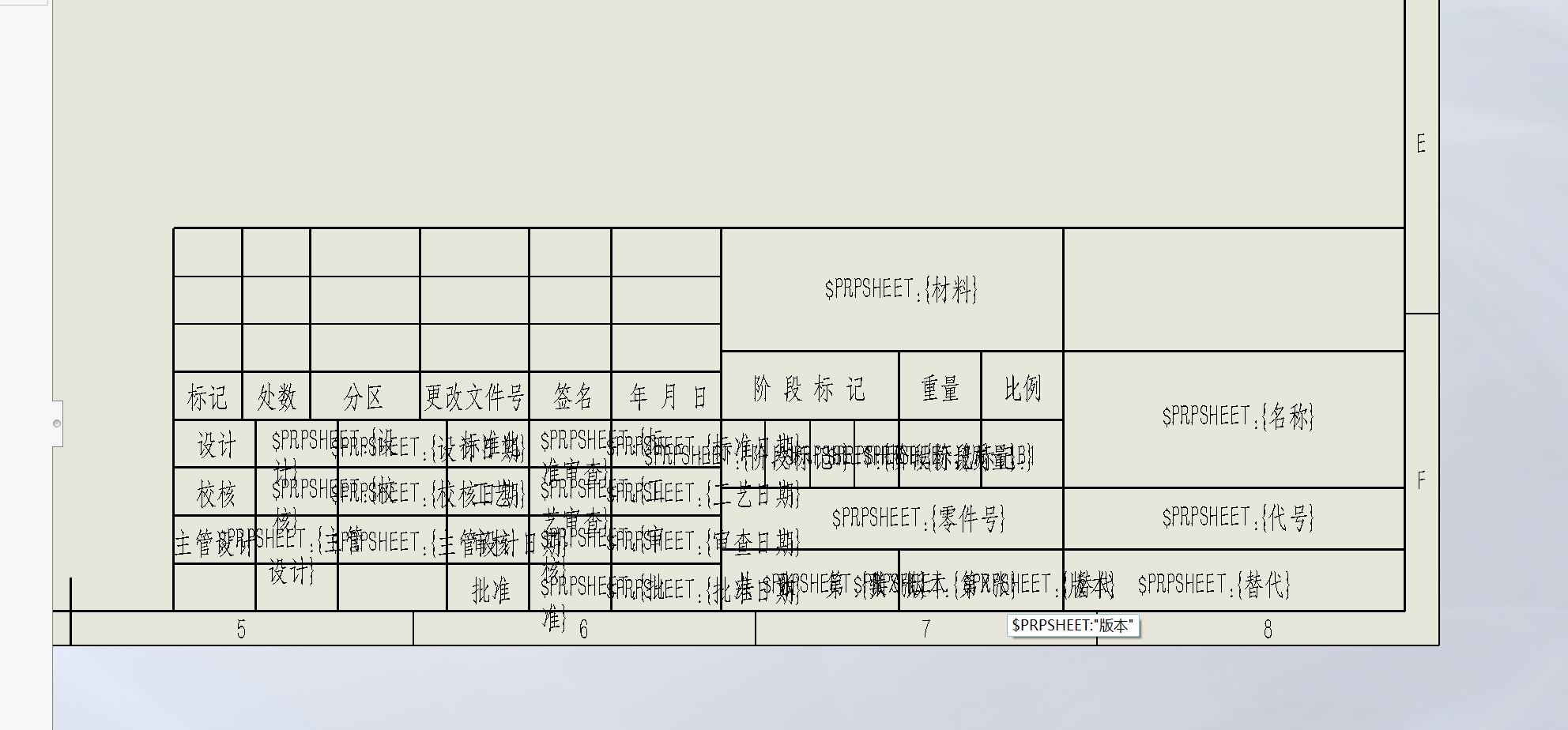

在工程图任意位置上右键选择 编辑图纸格式 选项
选择后会进入到属性编辑页面
模型属性
模型属性指的是要从三维模型中映射到工程图图面上的属性
选择 注解 → 注释 后选择 无引线，将注解框放置在指定的位置上
此时会要求在注解框中输入内容，不用输入，直接点击 √ 进行保存、应用

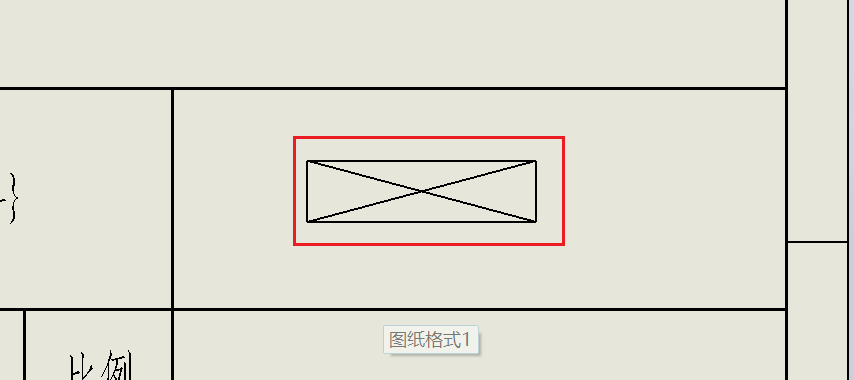

保存后，注解框会变成一个封闭的样子，此时再去单击这个注解框
单击后选择 链接到属性 选项

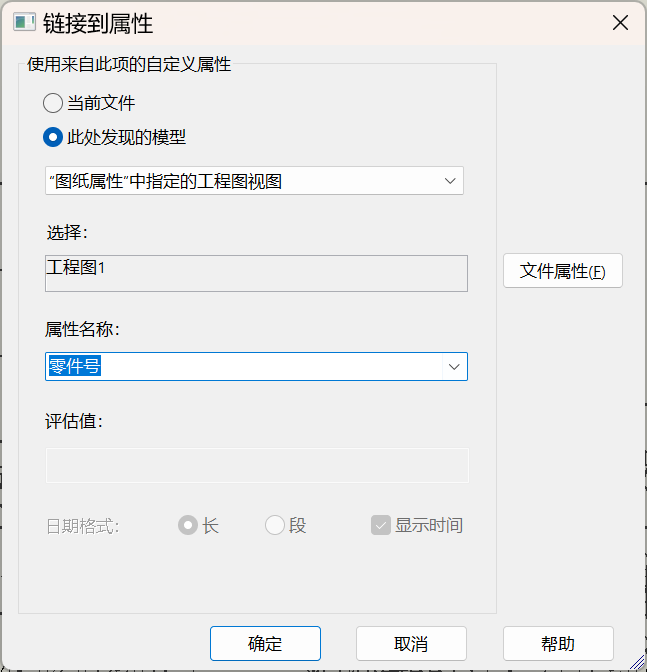

在 链接到属性 弹窗中，选择 此处发现的模型 → “图纸属性”中指定的工程图视图
在 属性名称 中设置要映射过来的属性（注意，此处不能直接输入 属性名称，必须选择）

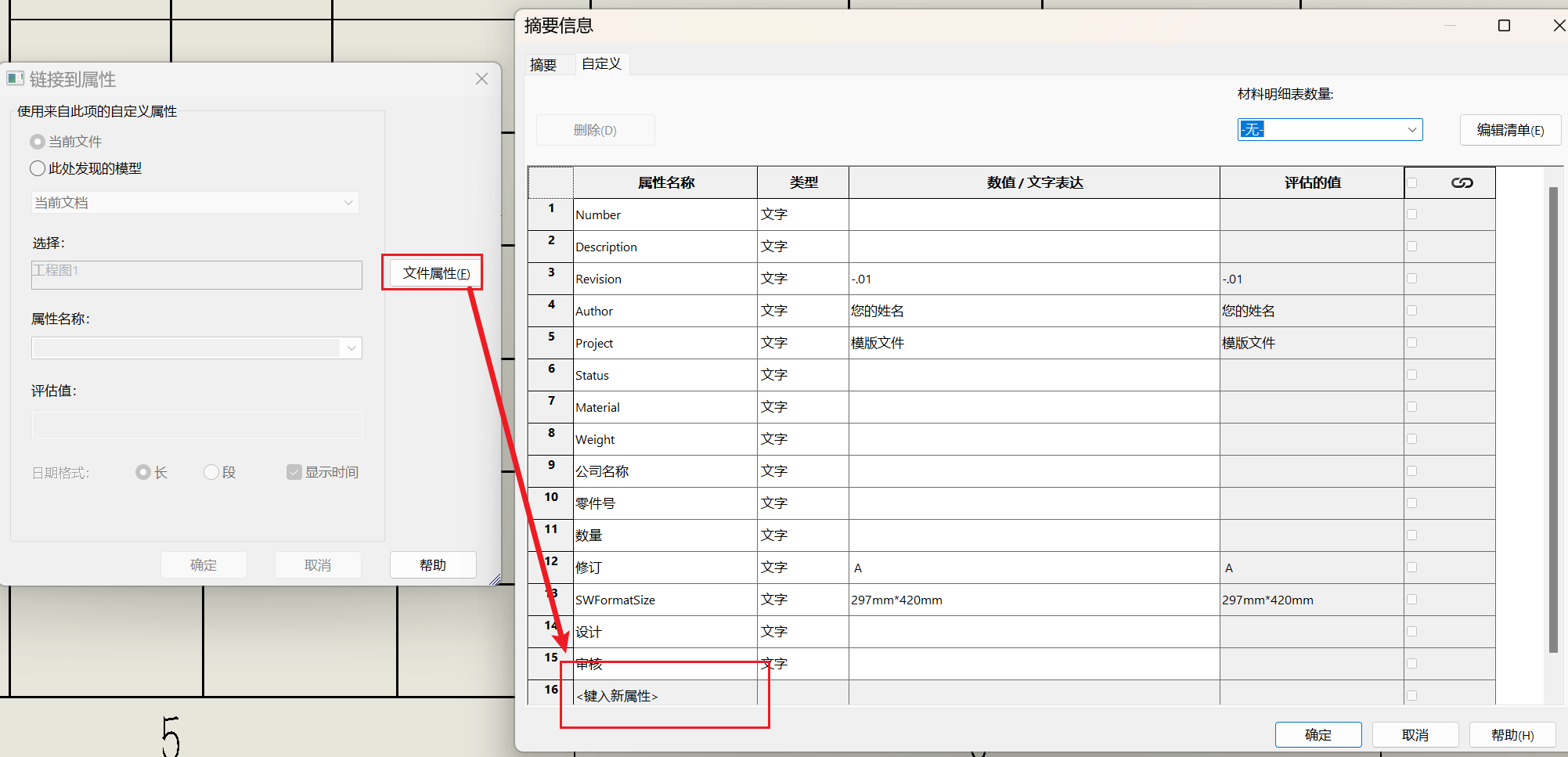

如果没有想要的属性，则点击 文件属性 进行添加，添加的方式与 SolidWorks模型模板制作 的属性添加方式相同
设置好后点击确定，注解框会呈现出如下形式，这样的话，我们的属性就定义好了
==说明：为属性填写的值与属性的字体、高度、宽度保持一致==
模型属性大小调整
如有需要，可以对属性双击，选择全部内容后可以去调整这个属性的字体、高度、宽度等信息，调整后切记要点击 √ 进行保存
以修改字体为例，如果没有点击 √ 进行保存的话，将鼠标放在属性上会在属性内容前出现标签，此时需要再次点击属性，这时无论是否点击 √ 进行保存，修改都会生效
当前文件属性
当前文件属性 指的是限于当前工程图所需要的属性，例如：设计的签名，设计的日期，审批的签名，审批的日期等（与 AutoCAD 模板中的 系统填写 属性相似）
在制作前，需要先将已有的 注解 给删除，选中后用 delete 即可删除
签字属性
签字属性 指在PLM流程中需要写入签章的属性
选择 注解 → 注释 后选择 无引线，将注解框放置在指定的位置上
此时会要求在注解框中输入内容，不用输入，直接点击 √ 进行保存、应用
保存后，单击注解框，单击后选择 链接到属性 选项，在 链接到属性 弹窗中，选择 当前文件
在 属性名称 中设置要映射过来的属性（注意，此处不能直接输入 属性名称，必须选择）
如果没有想要的属性，则点击 文件属性 进行添加，添加的方式与 SolidWorks模型模板制作 的属性添加方式相同
设置好后点击 √ 进行保存、应用，此时将焦点转移至其他地方，会发现注解框消失不见了

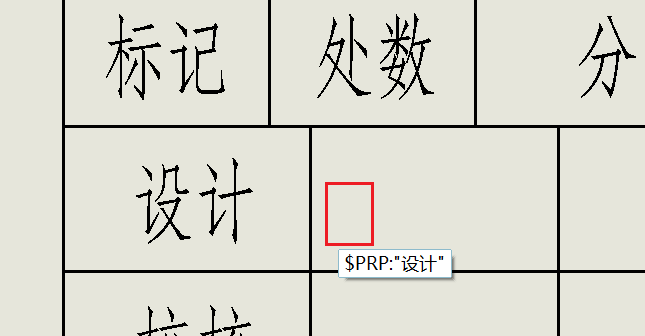

但事实上，将鼠标放在这个位置上，仍然会出现提示

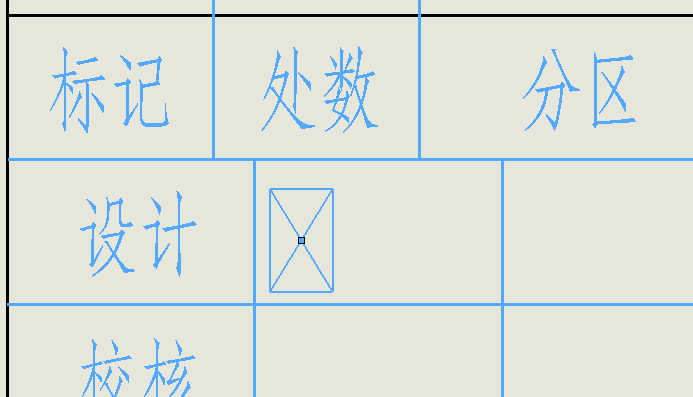

进行框选，仍然可以框选到这个注解框
签字属性大小调整
为注解框设置好链接属性后，双击注解框，此时需要设置好签字的大小
注意：==签字属性的签字宽度等同于注解框的宽度==
可以手动拉动注解框调整宽度（==签字的宽度受限于这个注解框的宽度，故而需要调整注解框的宽度，以防签字过窄==）

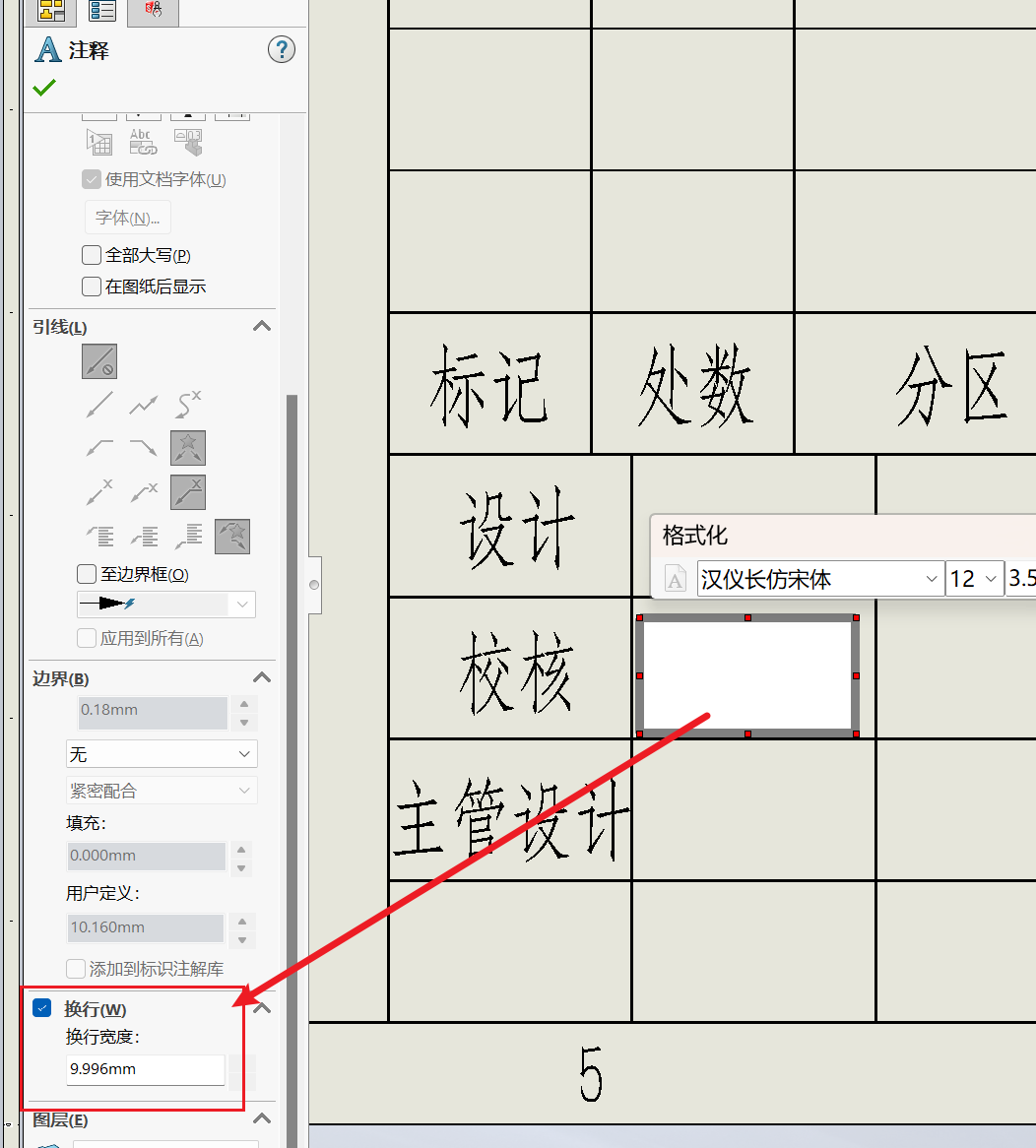

除了手动拉宽的方式，还可以勾选 换行，输入 换行宽度 来设置注解框的宽度
除了设置宽度外，还需要设置高度
注意：==签字的高度等同于注解框内文字的高度==
直接去调整注解框中文字的字号即可，如注解框的高度随之调整，说明设置成功
设置好大小后，不用输入内容，直接点击 √ 进行保存、应用
文字属性
文字属性 指在PLM流程中需要写入文本内容的属性，例如签字的日期、版本等属性
选择 注解 → 注释 后选择 无引线，将注解框放置在指定的位置上

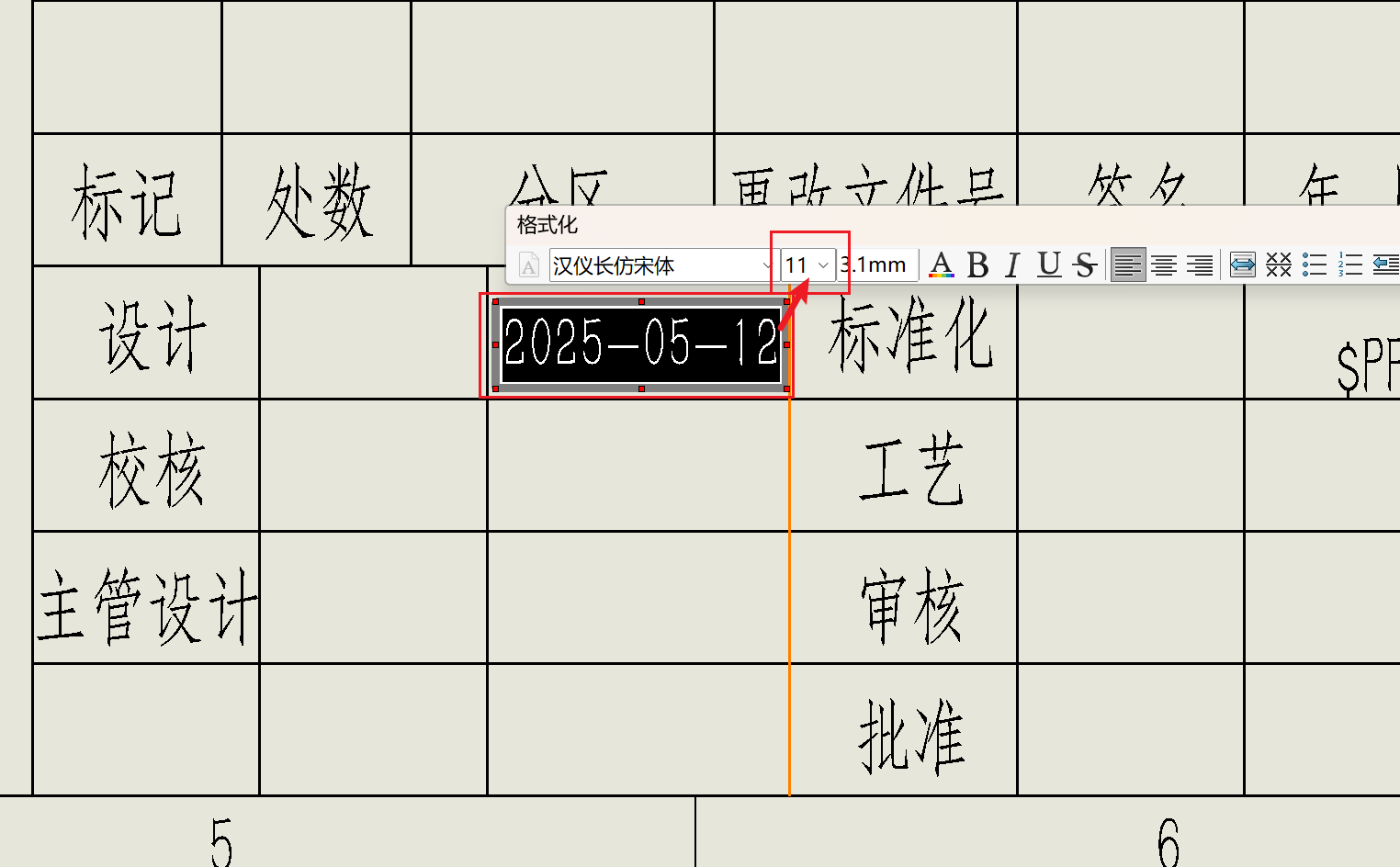

与 签字属性 不同的是，我们需要在注解框中输入内容，以日期为例需要输入 2025-05-12 格式的文字，并根据实际情况去设置文字的字号
输入内容并调整好文字大小后，要拉动注解框调整宽度，或者通过勾选 换行，输入 换行宽度 来设置注解框的宽度（不设置宽度，会导致链接属性后，注解框的宽度变窄）

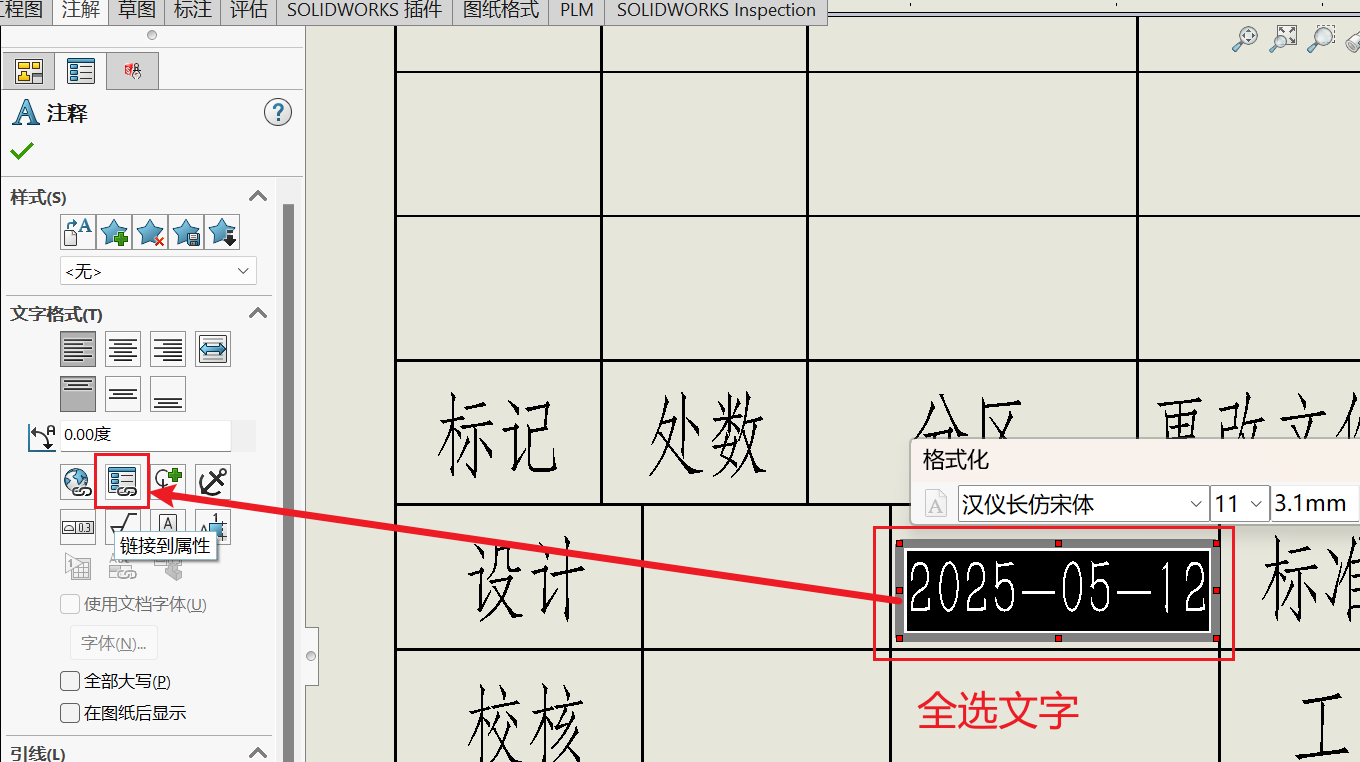

设置完成后，全选注解框中的文字后再去点 链接到属性
在 链接到属性 弹窗中，选择 当前文件
在 属性名称 中设置要映射过来的属性（注意，此处不能直接输入 属性名称，必须选择）
如果没有想要的属性，则点击 文件属性 进行添加，添加的方式与 SolidWorks模型模板制作 的属性添加方式相同
完成后点击确定
