介绍
SolidWorks 工程图能够将三维模型上的属性引用到图面上，作用类似于 Creo的绘图模板
制作方式

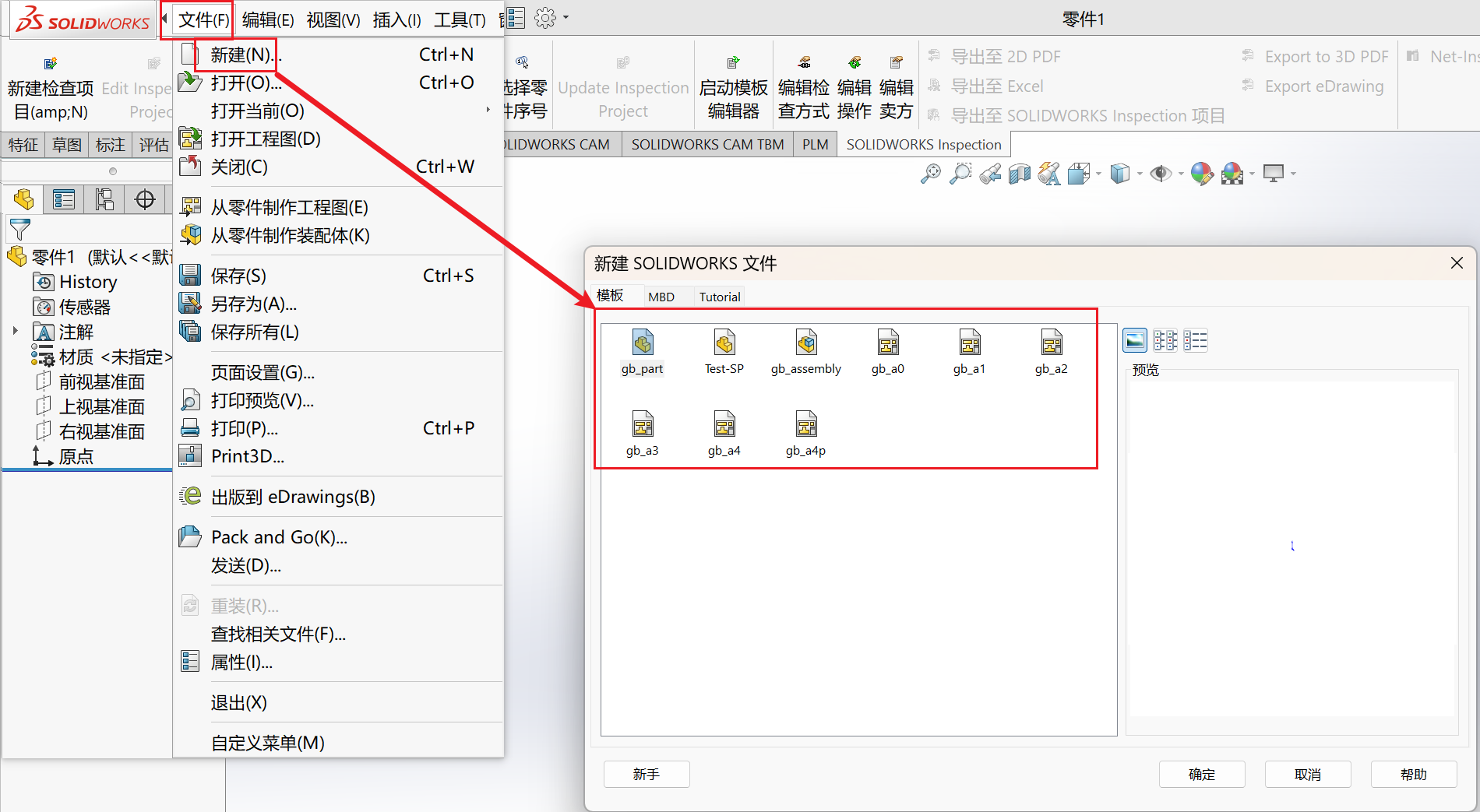

打开 Solidworks 后，选择 文件 → 新建 选项，基于原有的工程图模板去创建新的工程图（默认情况下工程图模板的名称是：gb_a0、gb_a1……）
如果在 新建 时发现是如下界面，请点击 高级 选项后，再选择工程图模板进行创建
此时需要在新建出来的图面上配置引用属性，以便于将三维模型的属性引用到工程图图面上
在工程图任意位置上右键选择 编辑图纸格式 选项
选择后会进入到属性编辑页面
模型属性
模型属性指的是要从三维模型中映射到工程图图面上的属性

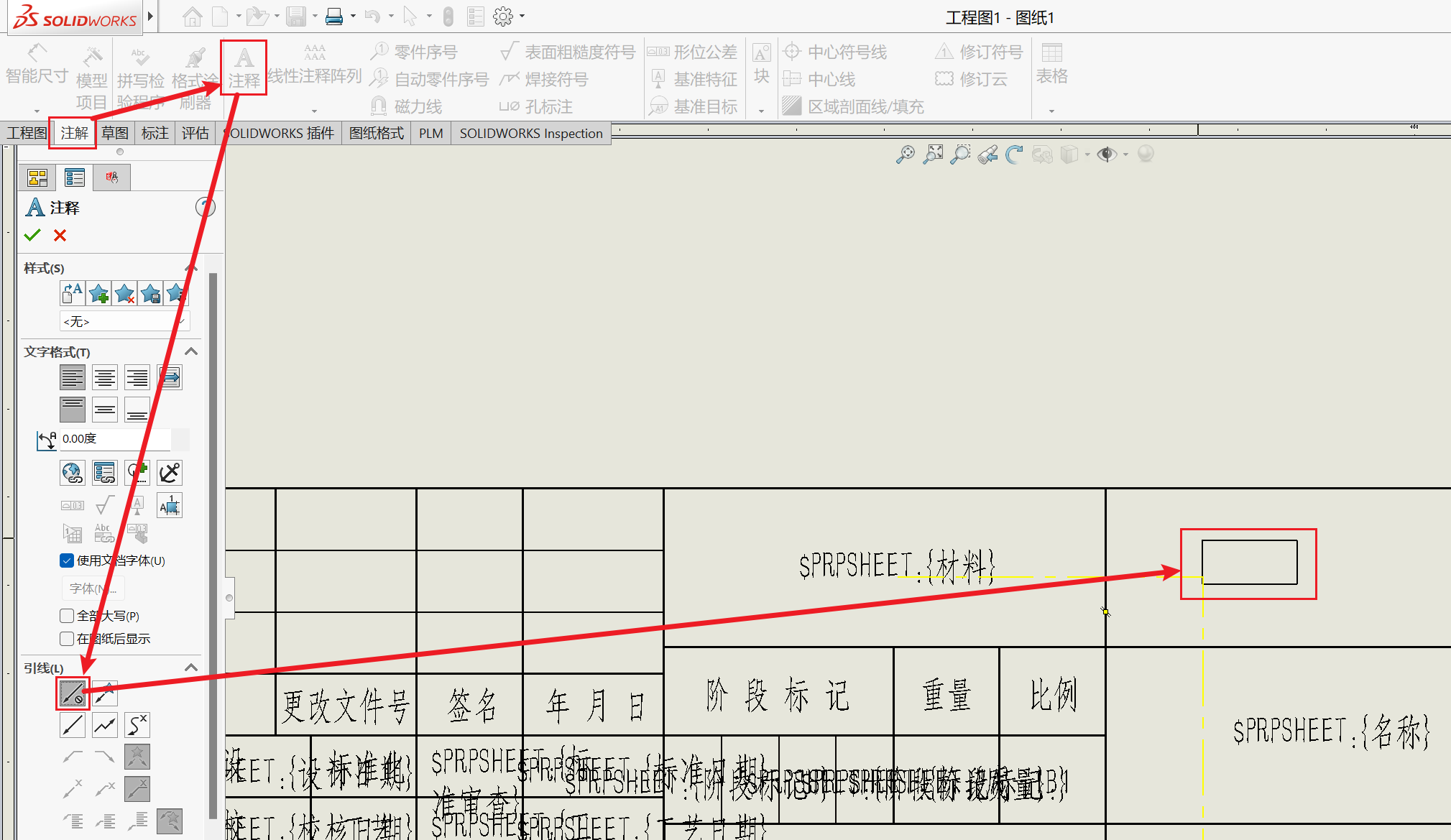

选择 注解 → 注释 后选择 无引线，将方框放置在指定的位置上
此时会要求在框中输入内容，不用输入，直接点击 √ 进行应用
