介绍

Creo工程图模板要分为两块进行制作

第一块为 格式,第二块为 绘图

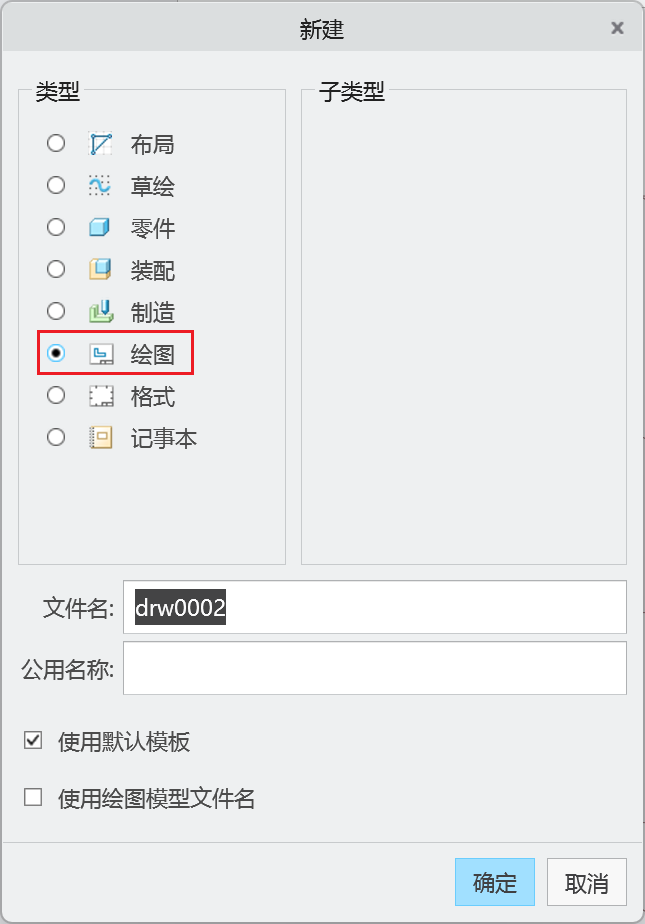

image-20250323210431851

格式

格式 指代工程图格式文件 .frm,可以简单的将其视作为图框,用于链接三维模型与工程图

我们在格式中作好配置后,在新建工程图时,选择配置好的格式文件,标题栏中的参数可以通过配置好的映射,直接从三维模型中获取参数写入到图框中

绘图

绘图 指代调用模板文件 .drw 进行绘制工程图,模板文件 .drw 其实就是一个普通工程图文件,这个工程图文件与任何模型都不相关,可以独立存在

没有配置 格式 而直接绘图,不引用 格式模板,那么三维模型的参数是不会被自动写入到工程图中的

制作方式

制作格式模板

向客户索要正在使用的工程图格式文件 .frm,在 Creo 中将其打开名称中含asm的代表装配图含prt的代表零件图
