接口安装
接口安装前记得关闭CAXA
右键客户端，选择以 以管理员身份运行
在 系统设置 模块中选择 CAD接口 选项，其弹窗中选择 CAXA
点击 “ 浏览目录 ” 按钮，找到CAXA的安装目录
选择对应的软件版本，并勾选上 “ 安装64位接口 ”，点击 “ 安装 ” 按钮后等待片刻即可
安装成功后，打开CAXA，首先选择 “ 工具 ” 选项卡，选择 “ 模块管理器 ” 选项，确保接口被勾选上了
在 “ 菜单 ” 选项卡中，选择 “ 工具 ” → “ 界面操作 ” → “ 重置 ”

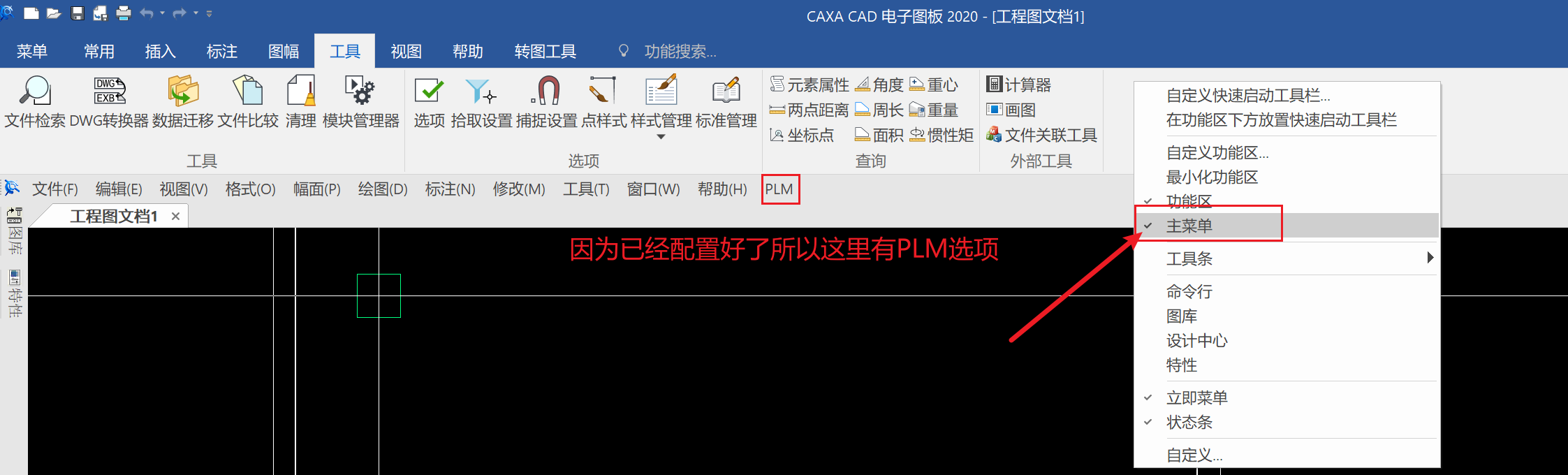

最后在选项卡空白处右键选择 “ 主菜单 ” 即可
属性映射
前置要求
服务器上要有CAXA提取组件

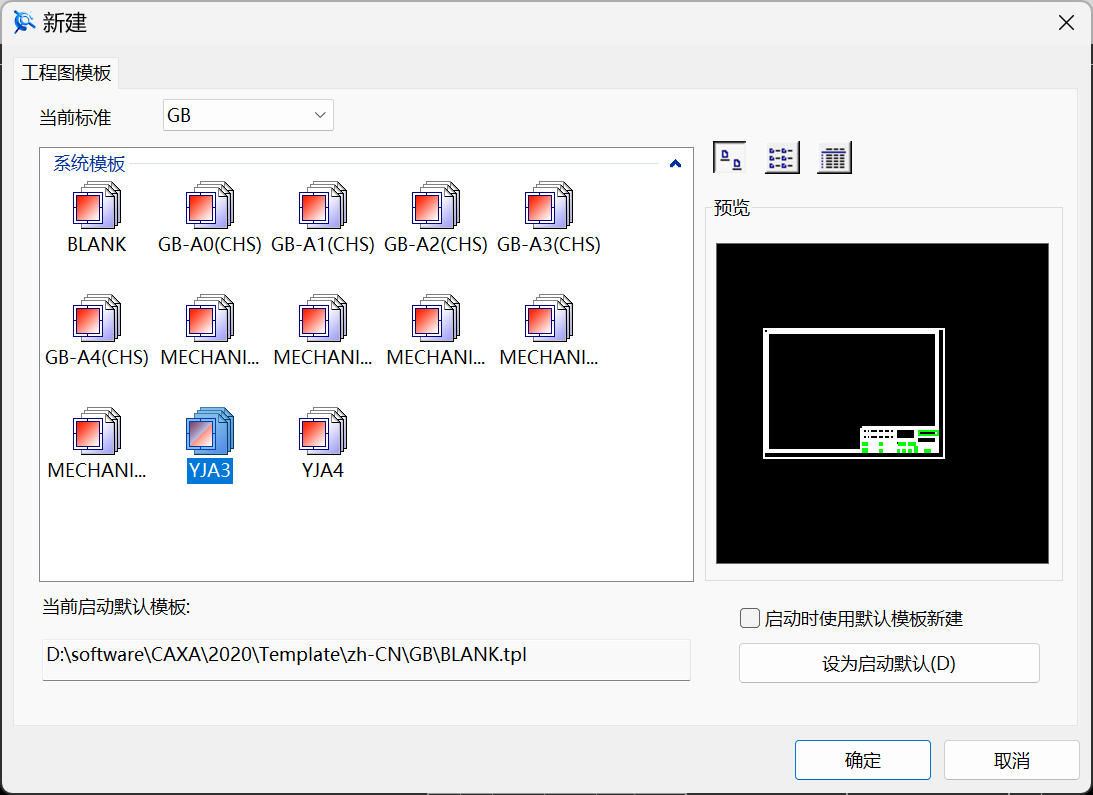

创建出一个带标题栏与明细栏的文件（选择任意一个模板即可）
选择 “ 图幅 ” 选项卡，选择 “ 生成序号 ” 选项，标注出序号。有了标注后，明细栏会自动生成，将文件保存即可
实际操作
右键客户端，选择以 “ 以管理员身份运行 ” ，并登录admin账户
在 “ 系统设置 ” 模块中选择 “ CAD接口 ” 选项，其弹窗中选择 “ CAXA ”

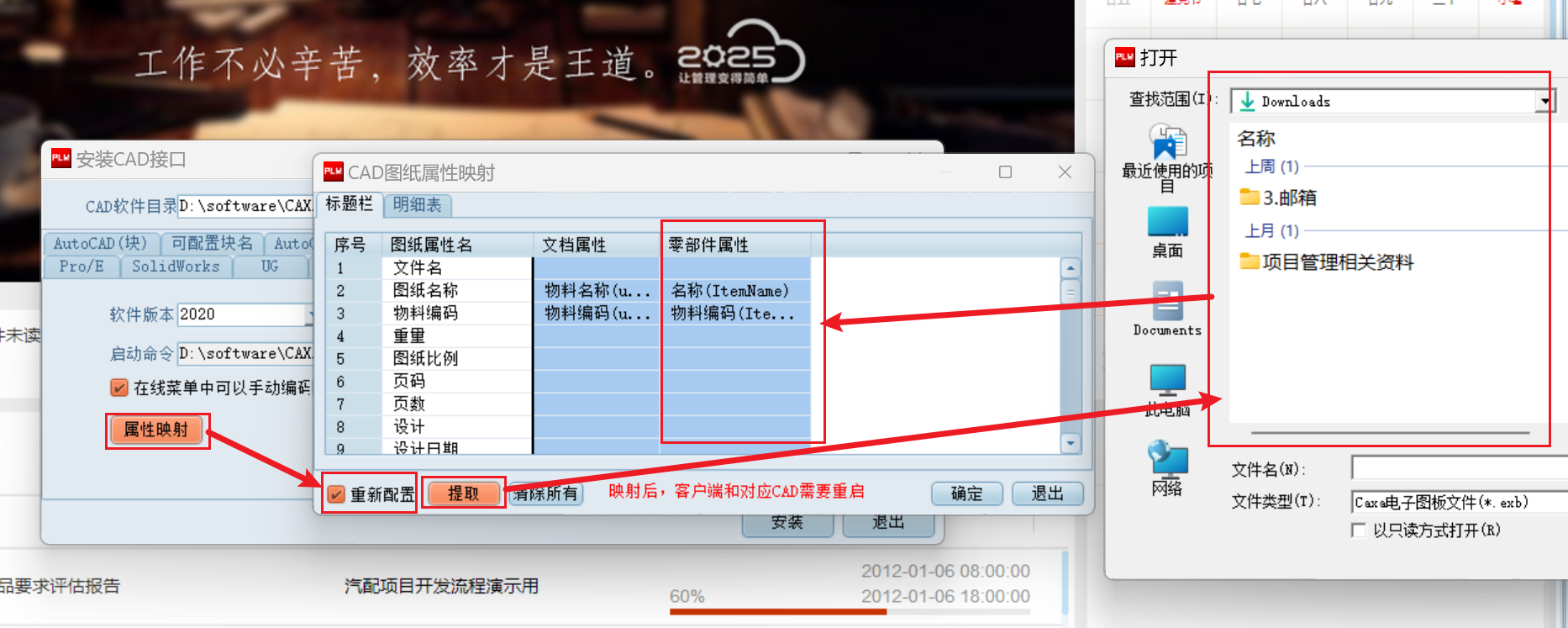

点击 “ 属性映射 ” 按钮，勾选 “ 重新配置 ” 后点击 “ 提取 ” 按钮，选择刚才保存的图纸文件后，系统会自动进行提取，在属性映射界面配置与图纸属性名对应的 “ 文档属性 ” 与 “ 零部件属性 ” 即可
