介绍
浩辰CAD图纸模板配置操作与 AutoCAD图纸模板制作 相似，采取相同的制作方式
操作注意
AutoCAD的模板制作中，块制作 需要按照用户填写顺序先后选择属性，然后再选取整个标题栏制作成块
但是在浩辰CAD中，标题栏属性的顺序不会按照块制作时选择属性的先后顺序排列，其排列顺序为属性定义的先后顺序
与系统绑定
前置要求
完成自定义标题栏、明细栏制作，无需像 中望CAD图纸模板 那样绘制出一个带标题栏与明细栏的文件，直接用图纸模板即可
接下来在系统中进行属性映射配置，对于要从图纸中提取的属性，就需要进行映射

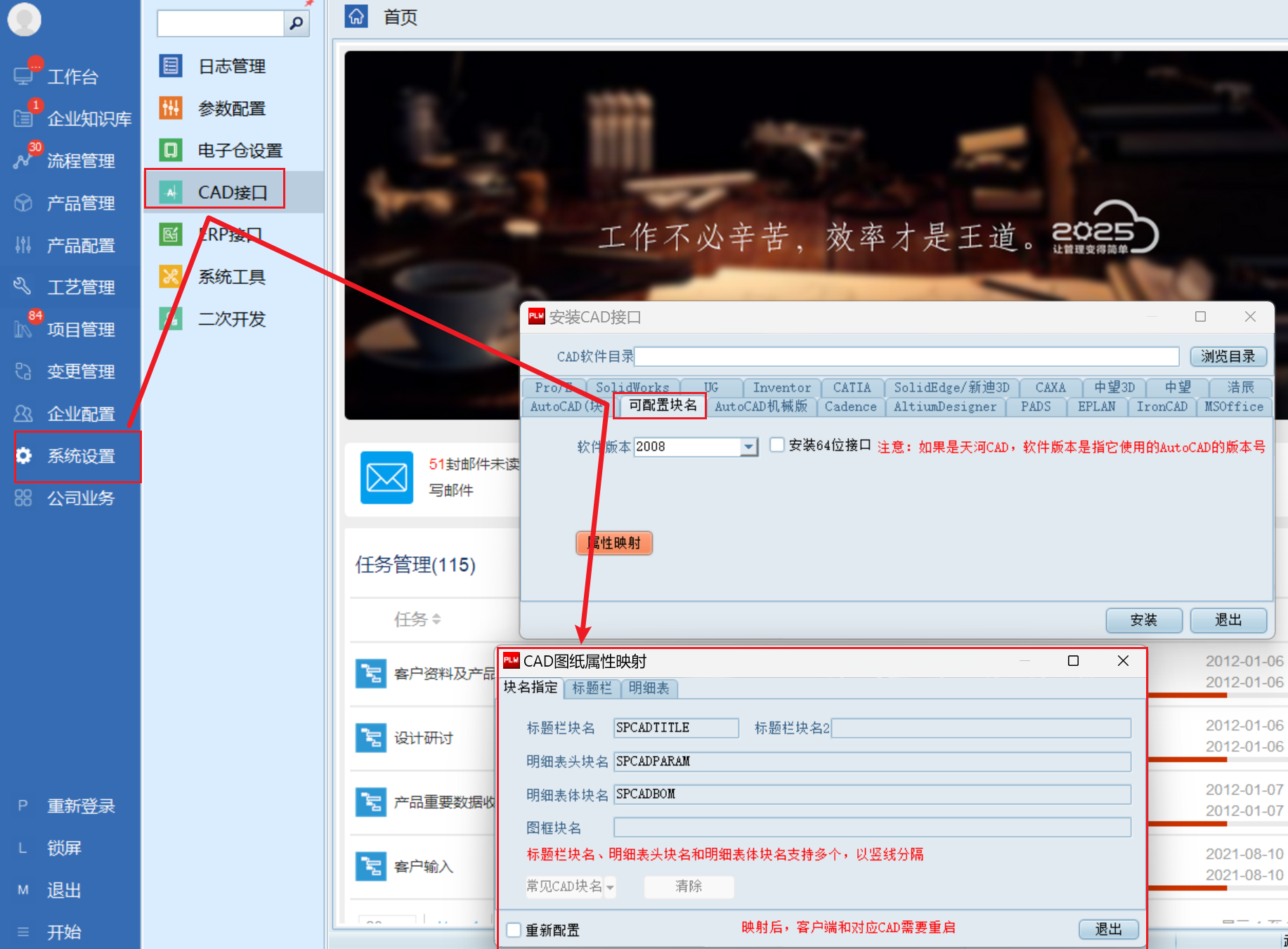

使用admin账号登录三品PLM系统，选择 系统设置 → CAD接口 → 可配置块 → 属性映射 → 重新配置
无需选择常见CAD块名，在标题栏块名上输入SPCADTITLE，明细表头块名上输入SPCADPARAM，明细表体块名上输入SPCADBOM即可
提取

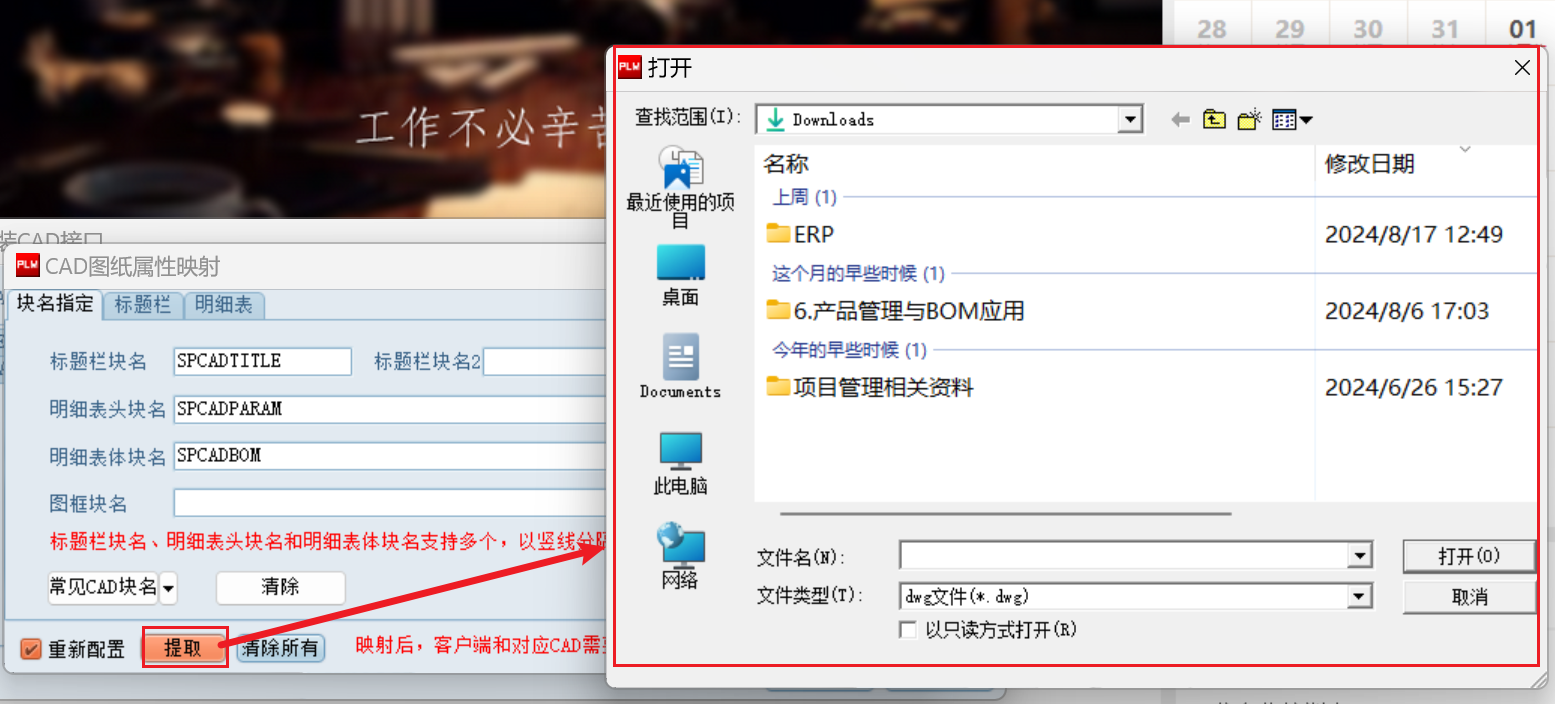

完成块名设置后，点击提取，选择带明细表的图纸模板即可

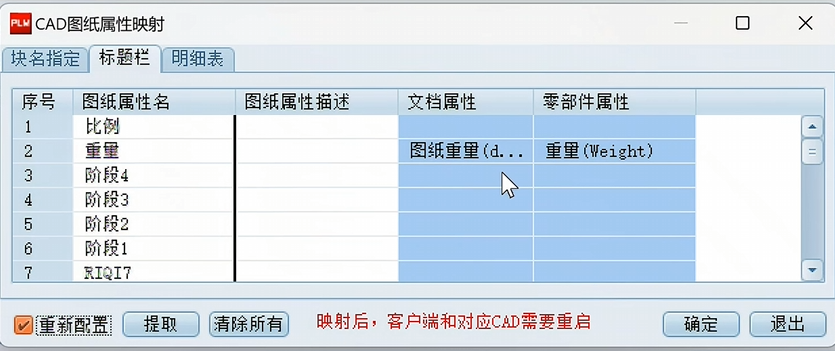

能够将图框中的属性提取到系统内

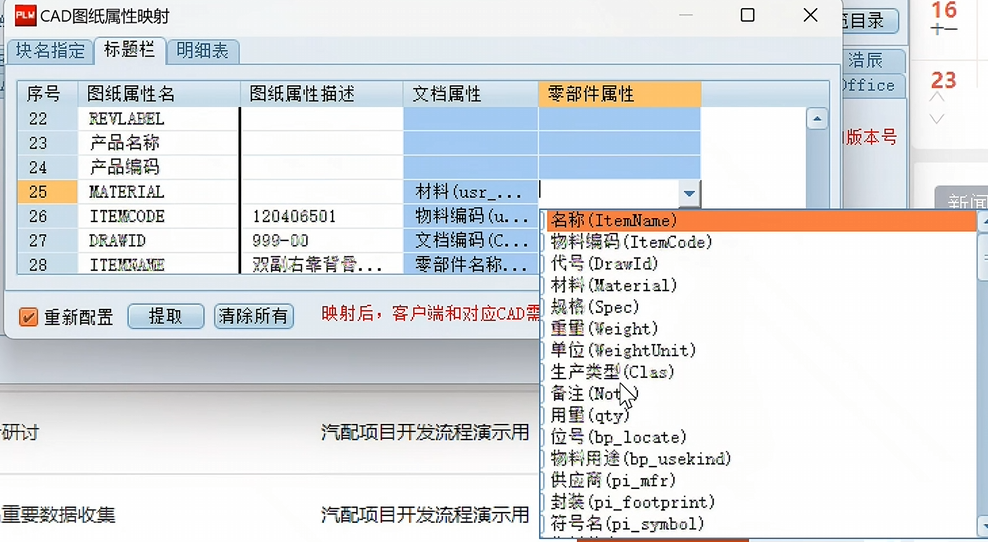

最后为要提取的属性进行对应的设置，完成后点击保存即可
