介绍
CAXA可以将图纸保存为 .exb 格式文件，也可以将图纸保存为 .dwg 格式文件，鉴于此，CAXA的图纸模板需要分为两类进行制作，第一类为 .exb 格式文件对应的图纸模板，这类模板使用CAXA制作即可，第二类则为 .dwg 格式文件对应的图纸模板，这类模板按照 AutoCAD图纸模板制作 制作方式进行制作即可
==特别说明：无论任何CAD软件，建议设置默认图纸保存版本为2010，建议保存图纸为2010版本==

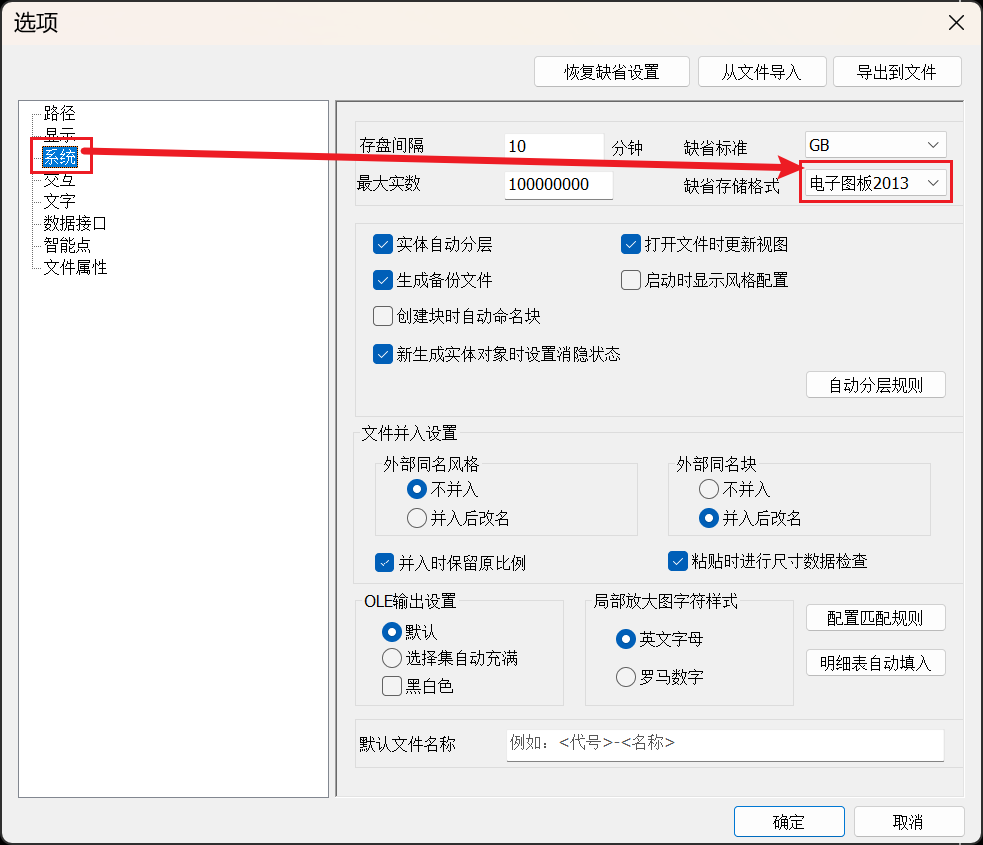

但是，考虑到与三品PLM集成后，由CAXA绘制保存为 .dwg 格式的文件无法提取到相应属性，故而推荐采用第一类方式，即使用CAXA制作图纸模板，并将文件保存为 .exb 格式，需要将CAXA的图纸保存版本设置为默认2013
注意：使用CAXA制作的图纸模板，保存为
.dwg格式的文件，是无法在三品PLM走工作流签名的
前置要求
掌握CAXA绘图、属性定义等基础操作
CAXA模板制作
制作标题栏

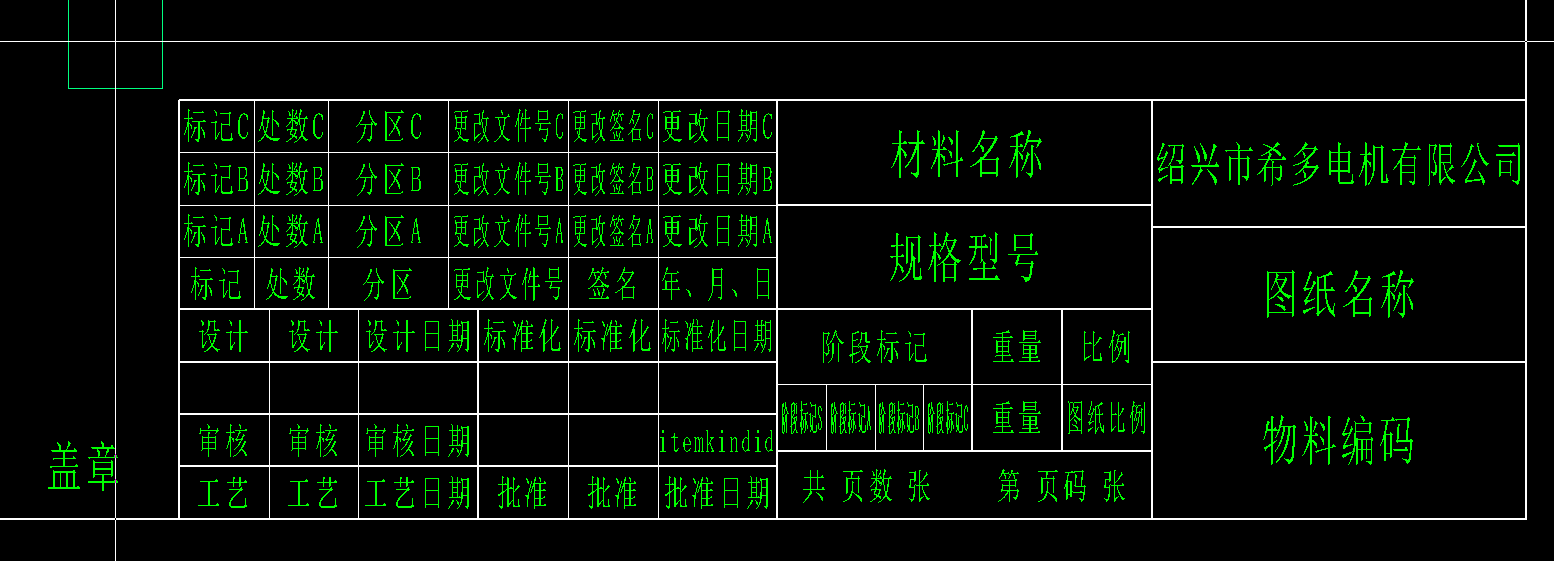

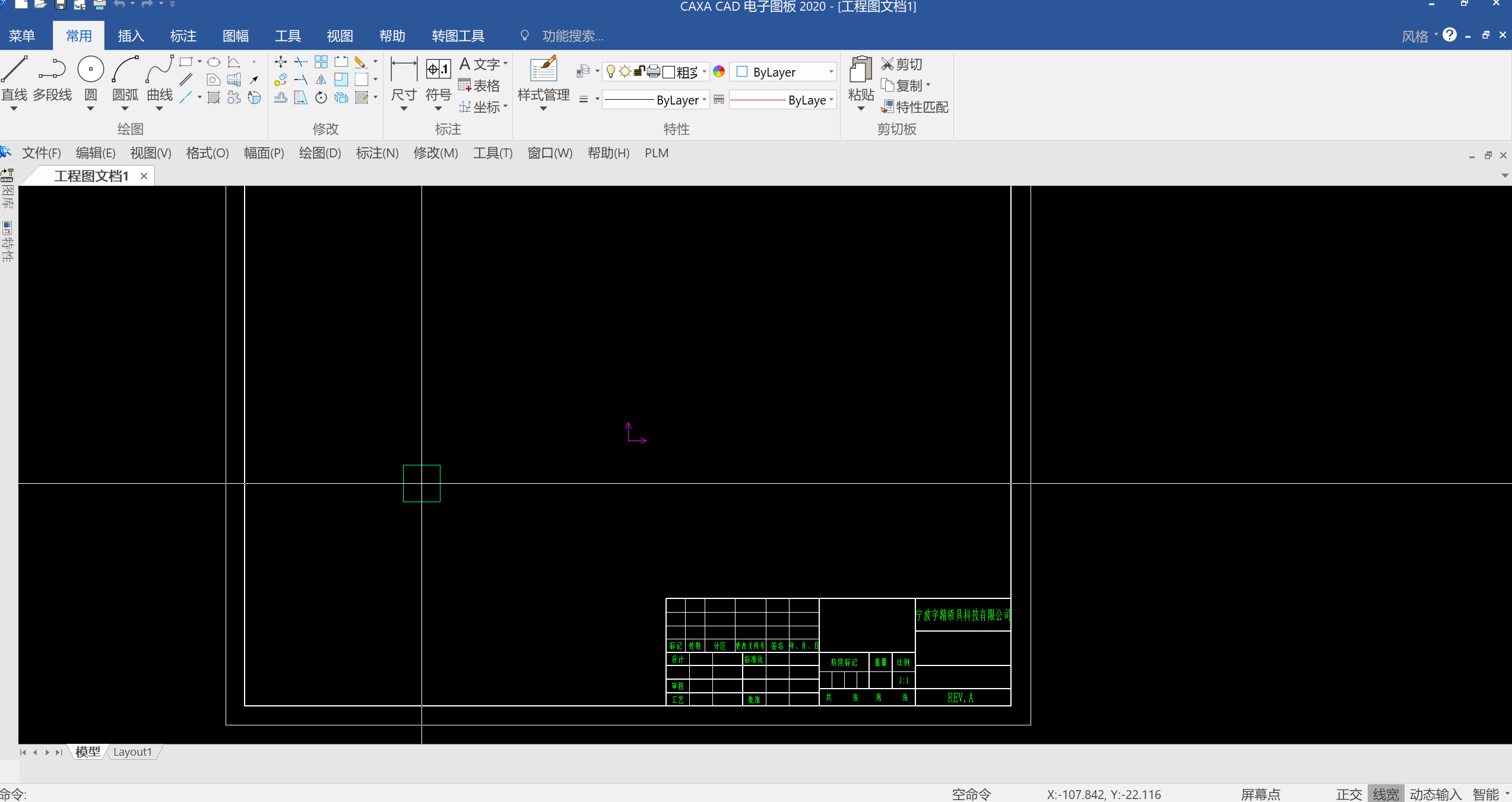

以 CAXA2020 为例，打开图纸如下所示
不用像 AutoCAD图纸模板制作 那样将块打散，在 图幅 选项卡里选择 标题栏 → 编辑 选项即可对标题栏的块进行编辑
然后再使用 attdef 命令定义属性，将要定义的属性放置到对应的位置上即可
需要注意的是，图纸上盖章，一定要做个框将盖章属性框起来，（框必须是封闭的，有独立的四条边）
在选择好边框后，可以将其放入到 隐藏层
为了让这个边框不会被打印出来，也不会被看到，可以设置隐藏层隐藏，且禁止打印

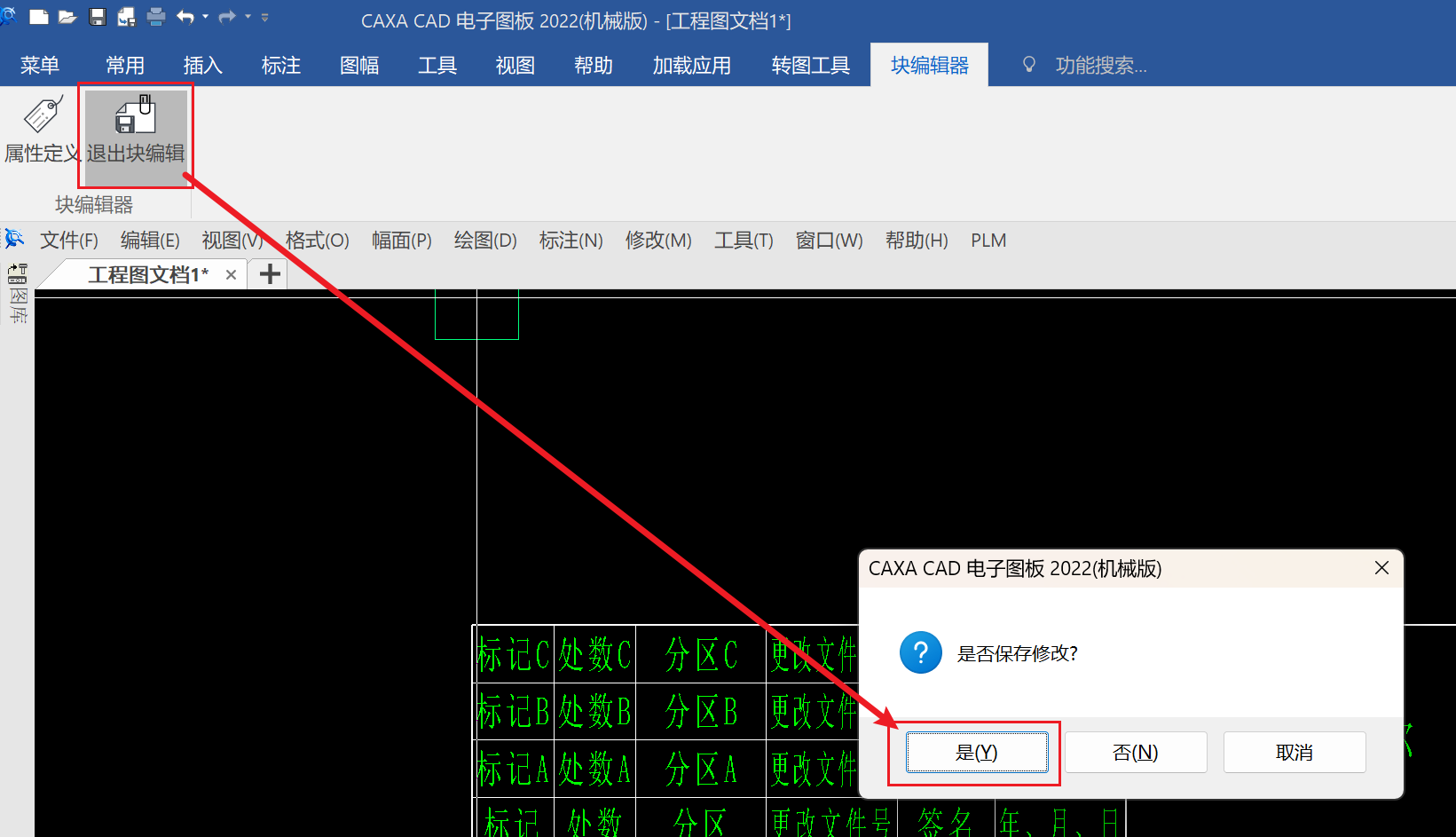

完成属性定义后，在 块编辑器 选项卡中选择 退出块编辑 选项，保存修改

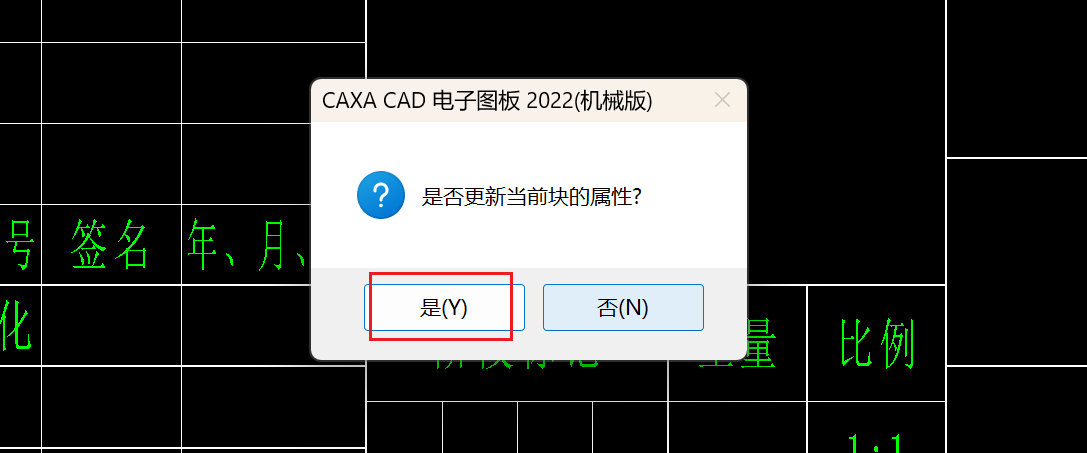

要更新当前块的属性
在 属性编辑页面 要点击确定（确保更改生效）
保存标题栏模板
考虑到要制作多个图幅，其标题栏样式是统一的，所以在制作完后，可以将标题栏保存为模板，在 图幅 选项卡里选择 标题栏 → 存储 选项，可以将标题栏保存为模板（默认保存位置为 C:\Users\YMHer\AppData\Local\CAXA\CAXA CAD 2022 (x64)\22.0\zh-CN\Template，这是CAXA个人模板的保存位置）（也可以将模板保存到CAXA模板的存储位置中，可参考 保存模板 ）
自定义标题栏
多数情况下，标题栏都来源于 CAXA，是可被 CAXA 识别的标题栏块
但也有少部分情况，客户自行绘制了一个标题栏并定义成块，此时 CAXA 是无法识别出这个块的，点击 标题栏 → 填写 也会弹窗提示没有标题栏
此时需要对这个标题栏进行处理，才能让 CAXA 顺利识别出来
首先将整个标题栏复制到一张新的空白图纸中
在粘贴标题栏前，建议打开 极轴导航
制作明细栏

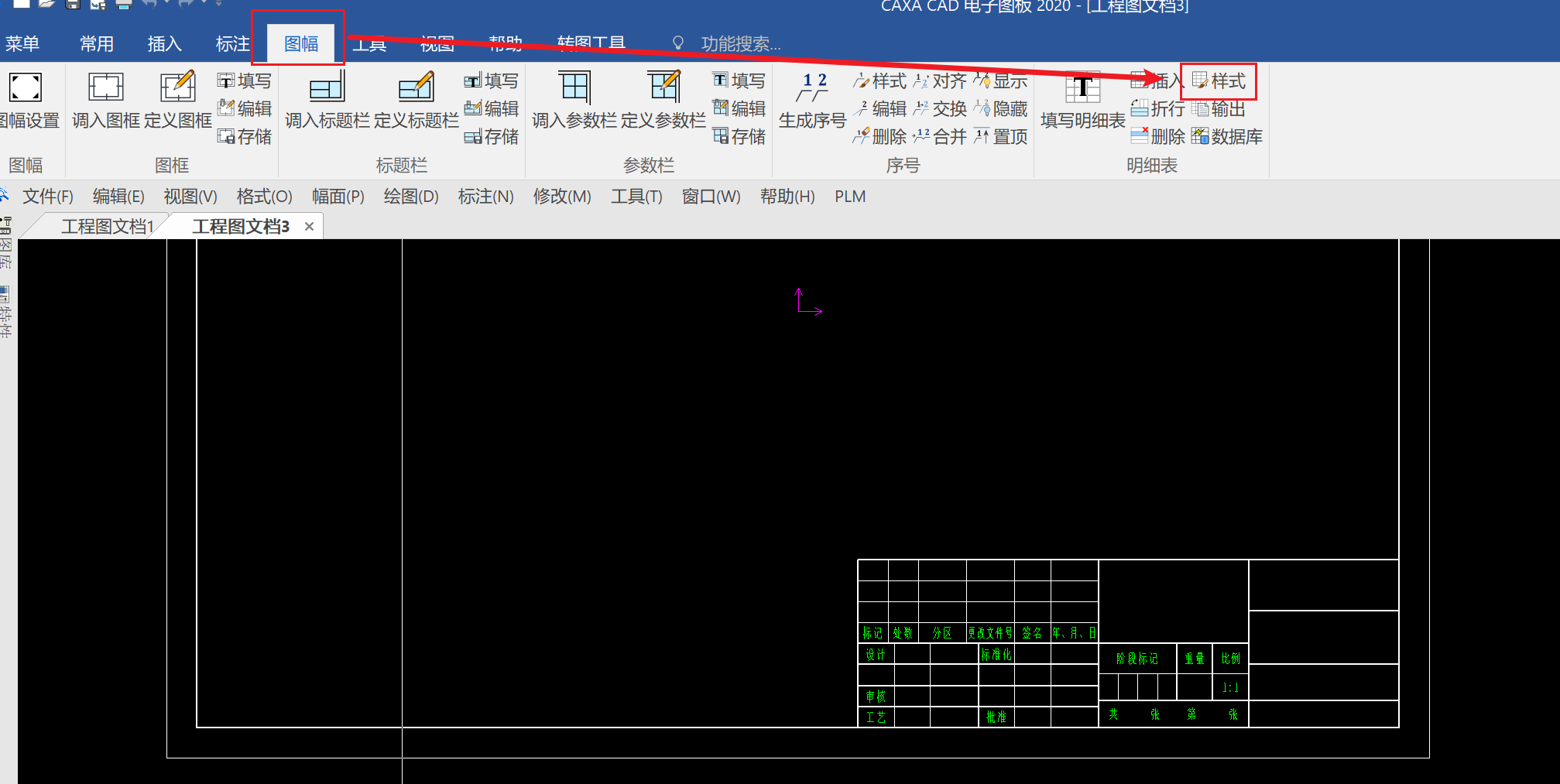

选择 图幅 选项卡，在 明细栏 处选择 样式
在此处编辑明细栏，并调整明细栏属性的顺序，需要注意的是 明细栏的总宽度是固定的，每新增一个属性，就要缩短其他属性的宽度，以保证总宽度不变。同时需要注意的是，虽然 来源 在明细栏中的宽度为0，但 ==来源 这个属性不可以删除==
明细栏编辑完成后点击确定即可
补充
明细栏是不能像标题栏一样给保存出来的，所以仍然要将整个图幅保存为模板进行处理，根据图幅模板创建出来的图纸文件，是能够直接使用这份定义好的明细栏的
保存模板

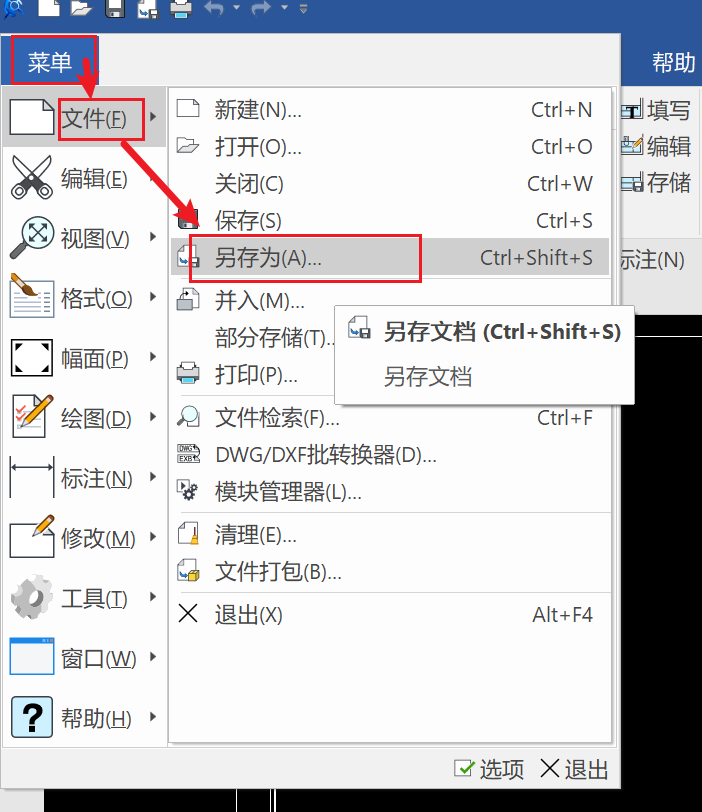

制作完标题栏与明细栏后，需要将模板进行保存，在 菜单 选项卡中，选择 文件 进行 另存为

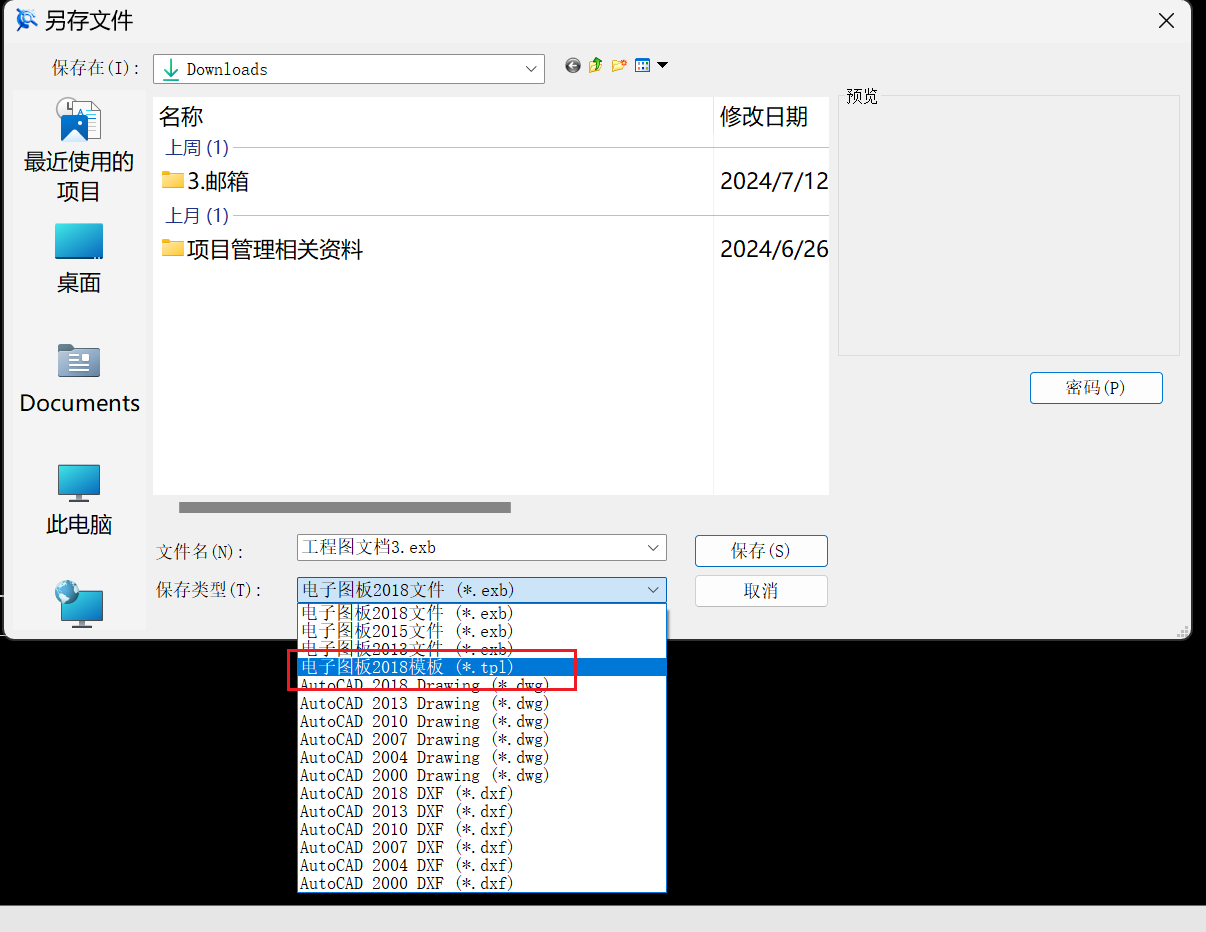

需要选择保存的格式为：电子图板2018模板（*.tpl）

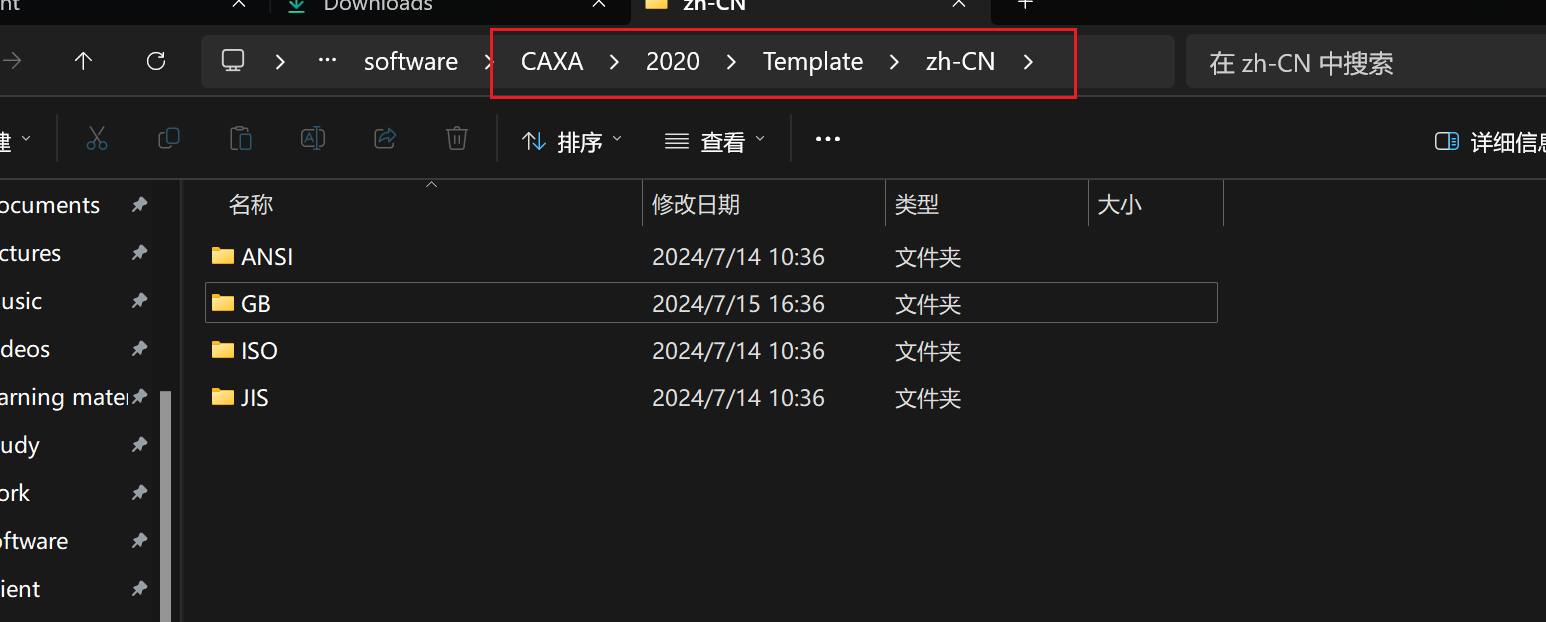

保存后，找到CAXA的安装位置，打开文件夹找到 template\zh-CN 文件夹
选择要保存模板的位置，即 ANSI、GB、ISO、JIS 中的一个（这与CAXA的工程图模板分类对应）
将保存的 .tpl 文件粘贴到对应文件夹内即可，这样就能在 CAXA 中新建文件直接选择该模板了
与系统绑定
属性映射
前置要求
服务器上要有 CAXA提取组件
创建出一个带标题栏与明细栏的文件（选择任意一个模板即可）
选择 图幅 选项卡，选择 生成序号 选项，标注出序号。有了标注后，明细栏会自动生成，将文件保存即可
实际操作

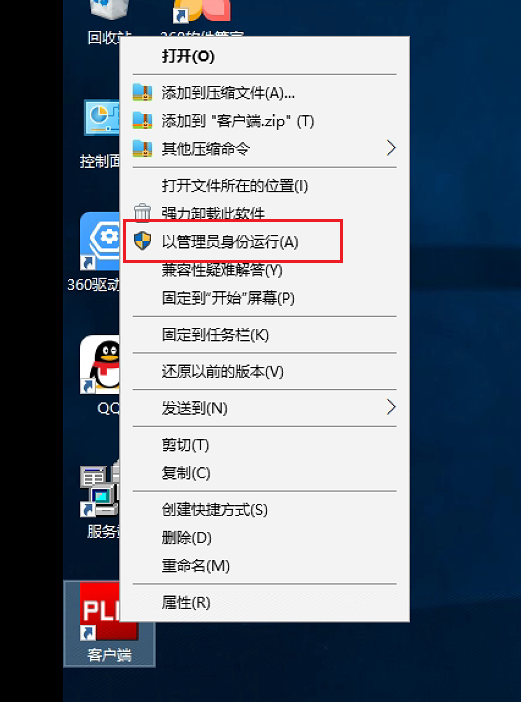

右键客户端，选择 以管理员身份运行，并登录admin账户

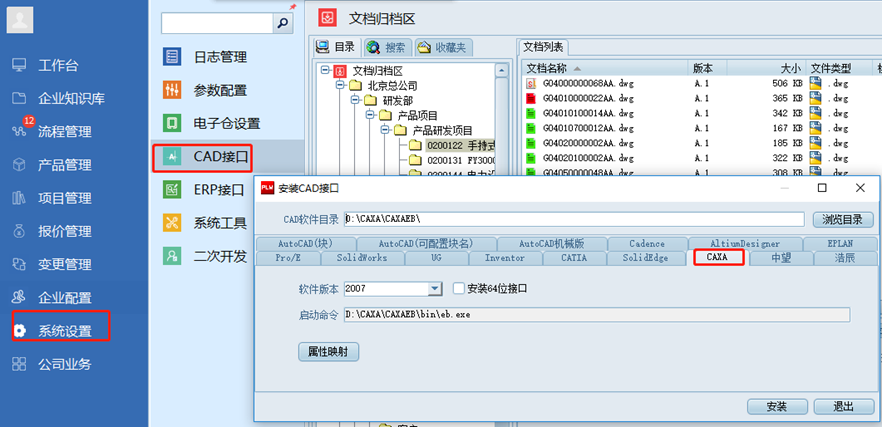

在 系统设置 模块中选择 CAD 接口 选项，其弹窗中选择 CAXA
点击 属性映射 按钮，勾选 重新配置 后点击 提取 按钮，选择刚才保存的图纸文件后，系统会自动进行提取，在属性映射界面配置与图纸属性名对应的 文档属性 与 零部件属性 即可
补充

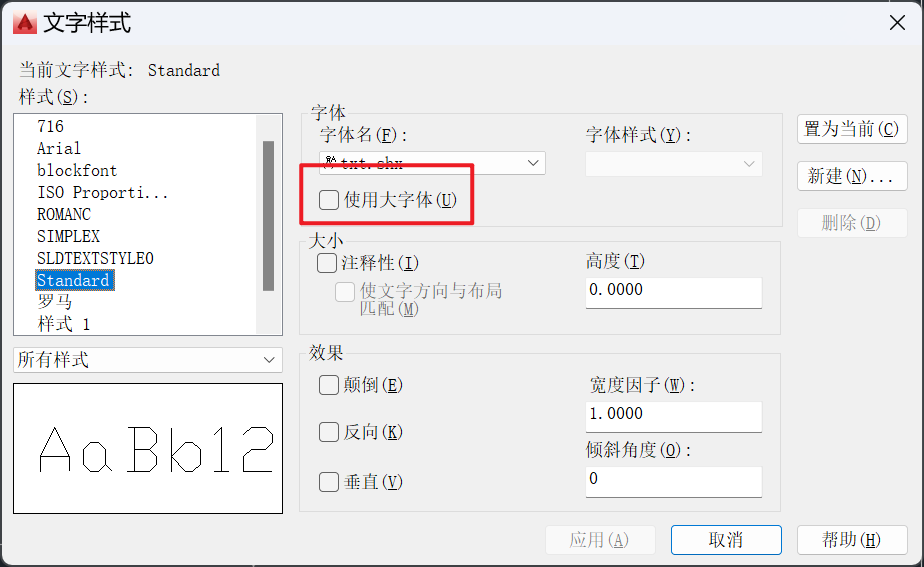

可能会出现 填写CAD属性，中文显示成问号 的问题 ，那么是因为当前字体中不包含中文字符，可以使用 ST 命令，在 文字样式 中调整文字样式使用的字体
如果是后缀为 .shx 的CAD专用字体，那么可以勾选 大体字
